模块化立方星主体框架结构设计

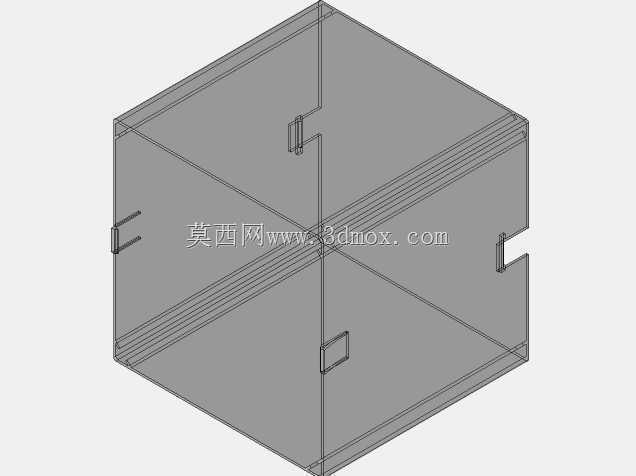

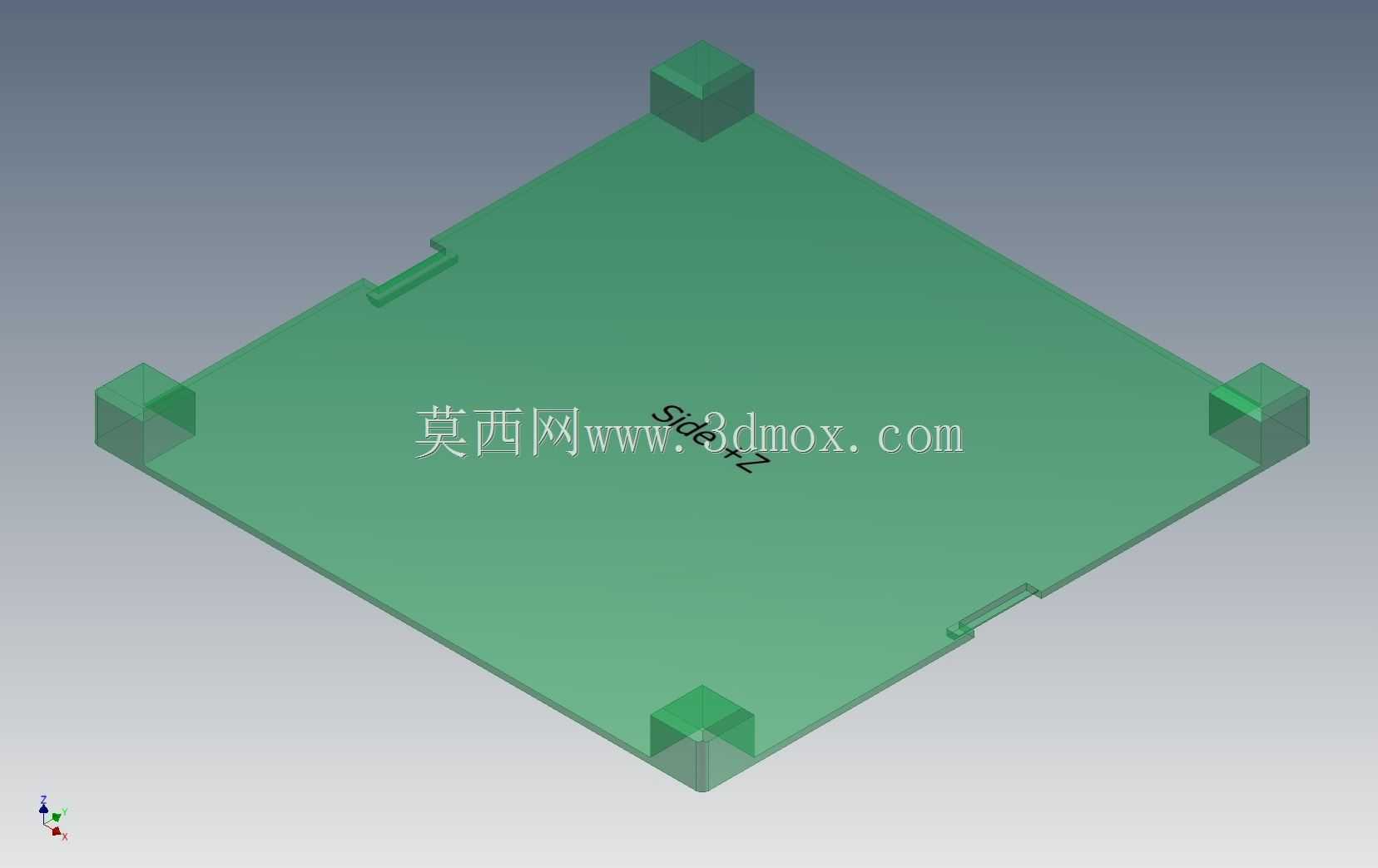

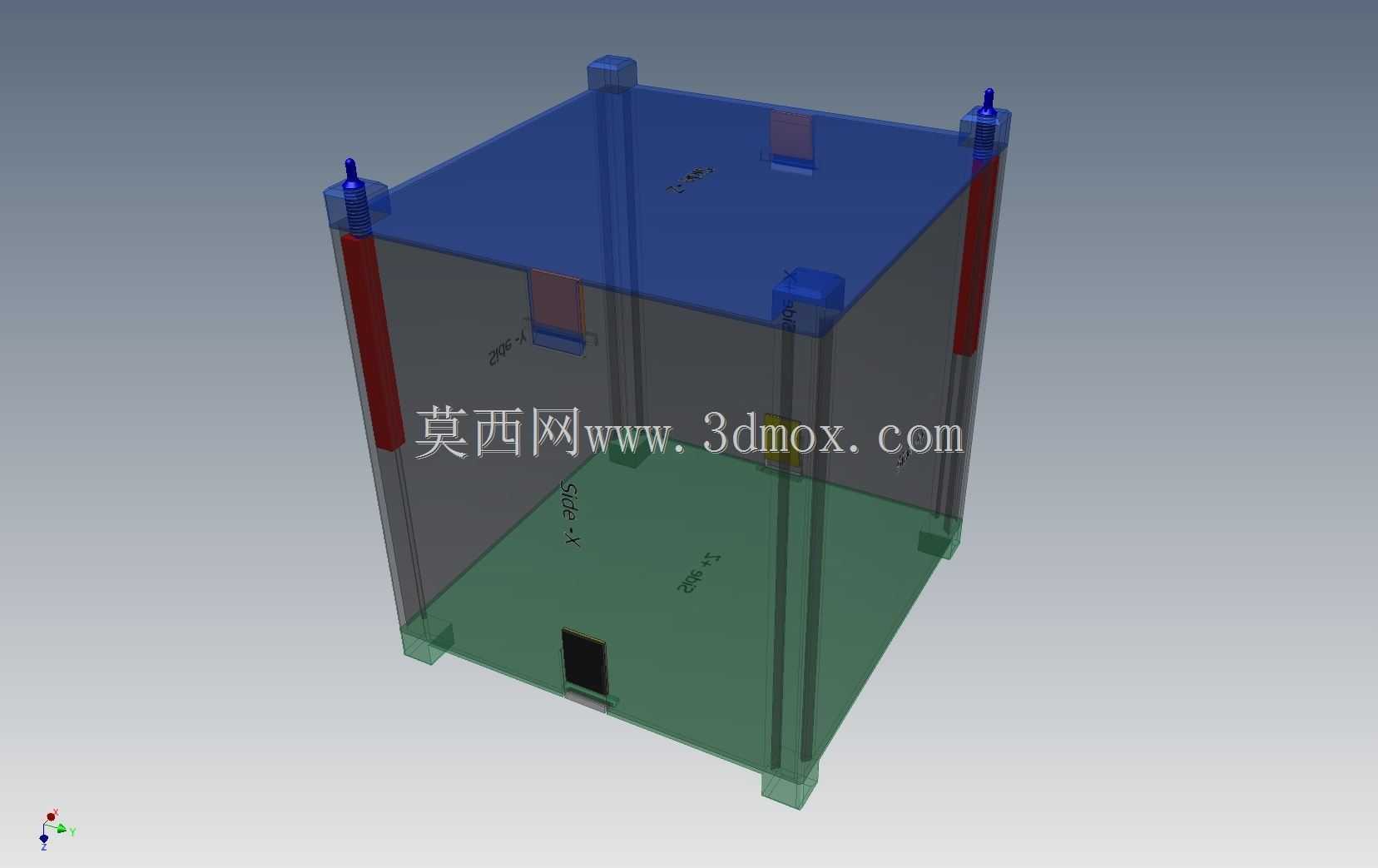

　　立方星作为当前微纳航天领域应用最广泛的航天器载体，其主体框架的结构合理性直接决定整星的在轨可靠性、载荷适配性与总装效率，本次设计的框架结构完全贴合1U标准立方星的安装边界要求，整体外廓尺寸严格遵循通用立方星的规范约束，可直接适配现有通用立方星分离机构的安装接口，无需额外做转接适配，大幅缩短整星的总装适配周期。从实际在轨应用场景出发，立方星入轨后需要承载星务计算机、通信模块、姿控组件、能源模块等多类载荷，框架采用四面围合加两端端盖的分体式结构，主体框架部分预留了多层载荷安装的卡槽位置，不同功能的PCB板、功能模块可直接沿卡槽滑入到位，不需要额外设计定制化的安装支架，适配不同任务载荷的快速换装需求，可覆盖通信试验、空间探测、

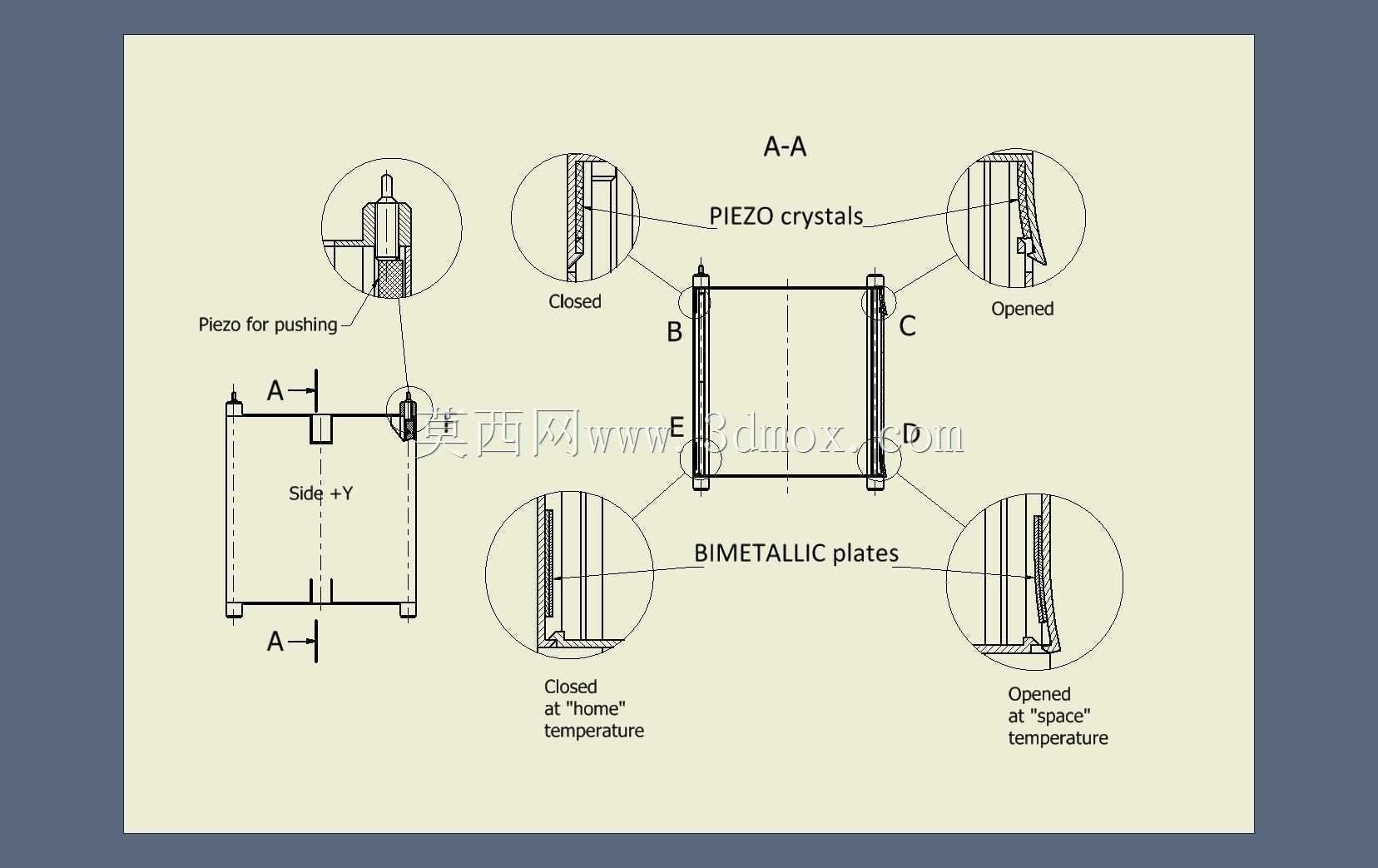

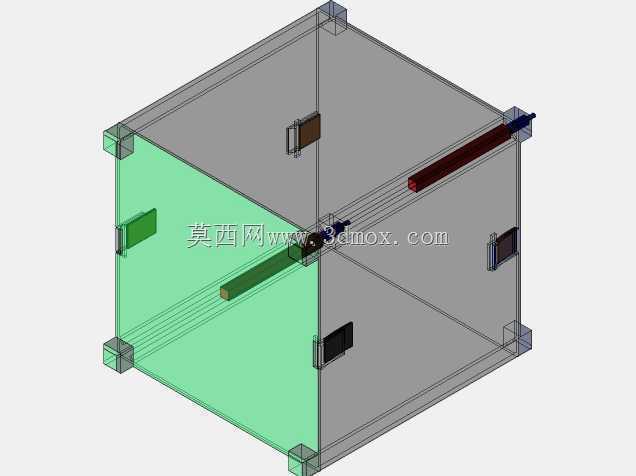

　　技术验证等多类立方星任务场景。结构设计上完全摒弃了额外紧固件的连接思路，框架主体与端盖之间采用带锁止结构的卡扣配合，锁止机构选用双金属片作为热触发驱动元件，利用在轨空间环境的温差变化实现端盖的自动解锁动作：当星箭分离后星体进入日照区，框架整体温度上升到设定阈值时，双金属片受热产生预设形变量，推动锁止销脱离锁止位，端盖可在姿控推力或者内部机构的作用力下自动开启，完全不需要地面发送遥控指令或者额外设置电机驱动的解锁机构，既降低了整星的功耗需求，也减少了电控解锁机构带来的单点故障风险，提升解锁动作的可靠性。框架的四个角柱位置集成了星体分离机构的配合导向面，同时预留了姿控推力组件的安装位，推力器可直接嵌入角柱的预留安装槽内，

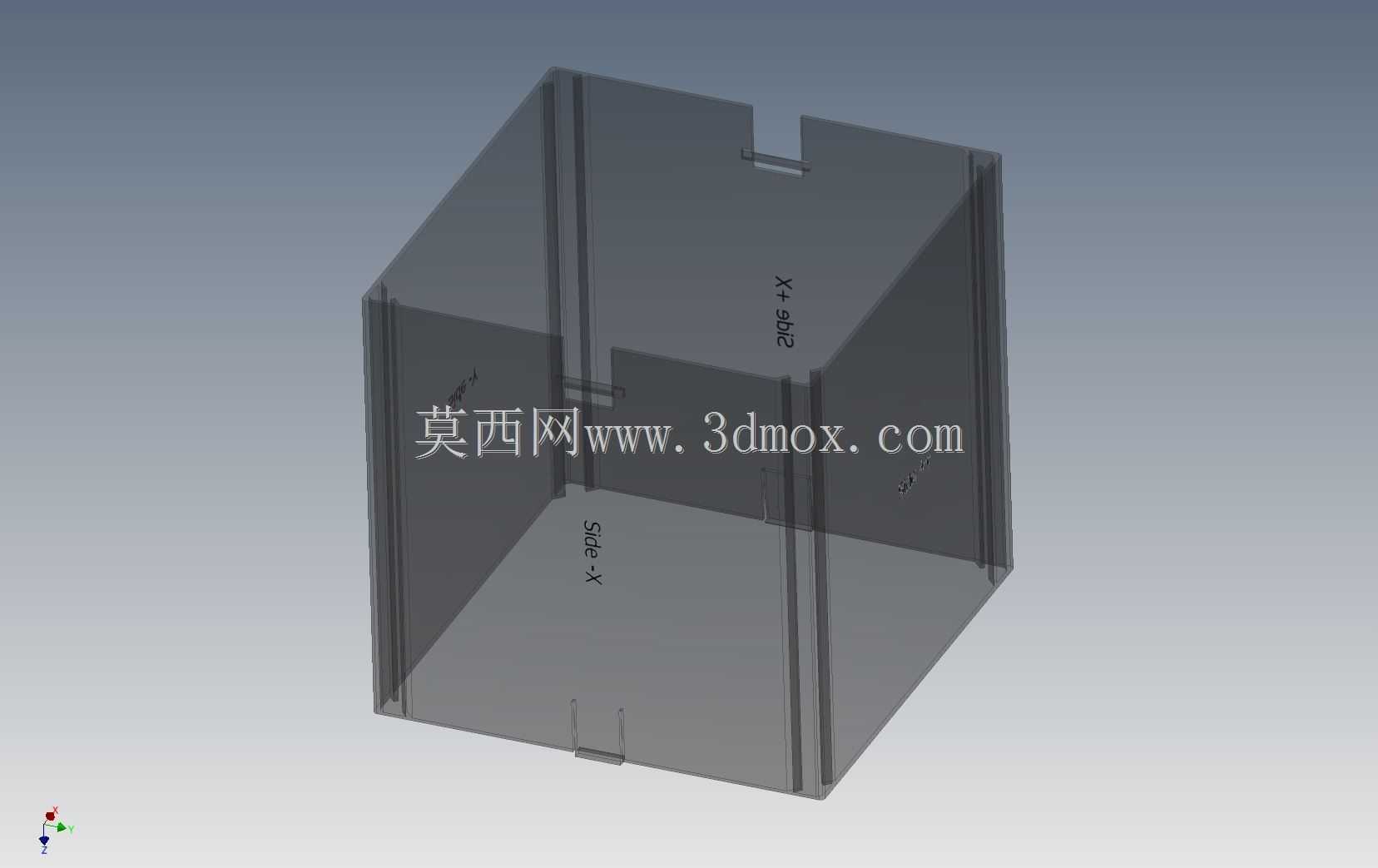

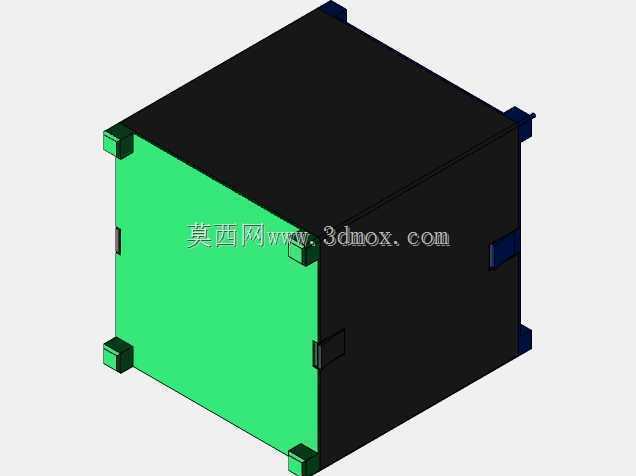

　　管路与线路可沿角柱内部的中空腔室走线，避免线缆外露在星体外侧，减小入轨过程中气动阻力以及空间碎片剐蹭对线缆造成的损伤。框架的侧围面板预留了太阳能电池片的安装贴合面，同时根据通信、传感载荷的需求预留了对应尺寸的开孔，天线、传感器探头可直接从开孔位置伸出星体外侧，开孔位置的边缘做了倒圆角处理，避免安装过程中割伤线缆或者操作人员，所有侧围面板与框架主体采用一体化拼接结构，不需要额外的粘接或者紧固件连接，可直接通过3D打印工艺一体成型主体框架部分，打印完成后仅需要去除支撑、处理配合面的公差即可进入总装环节，大幅缩短结构件的加工周期。从安装边界来看，框架内部的有效载荷安装空间做了最大化处理，在保证整体结构强度满足发射段力学环境要求的前提下，

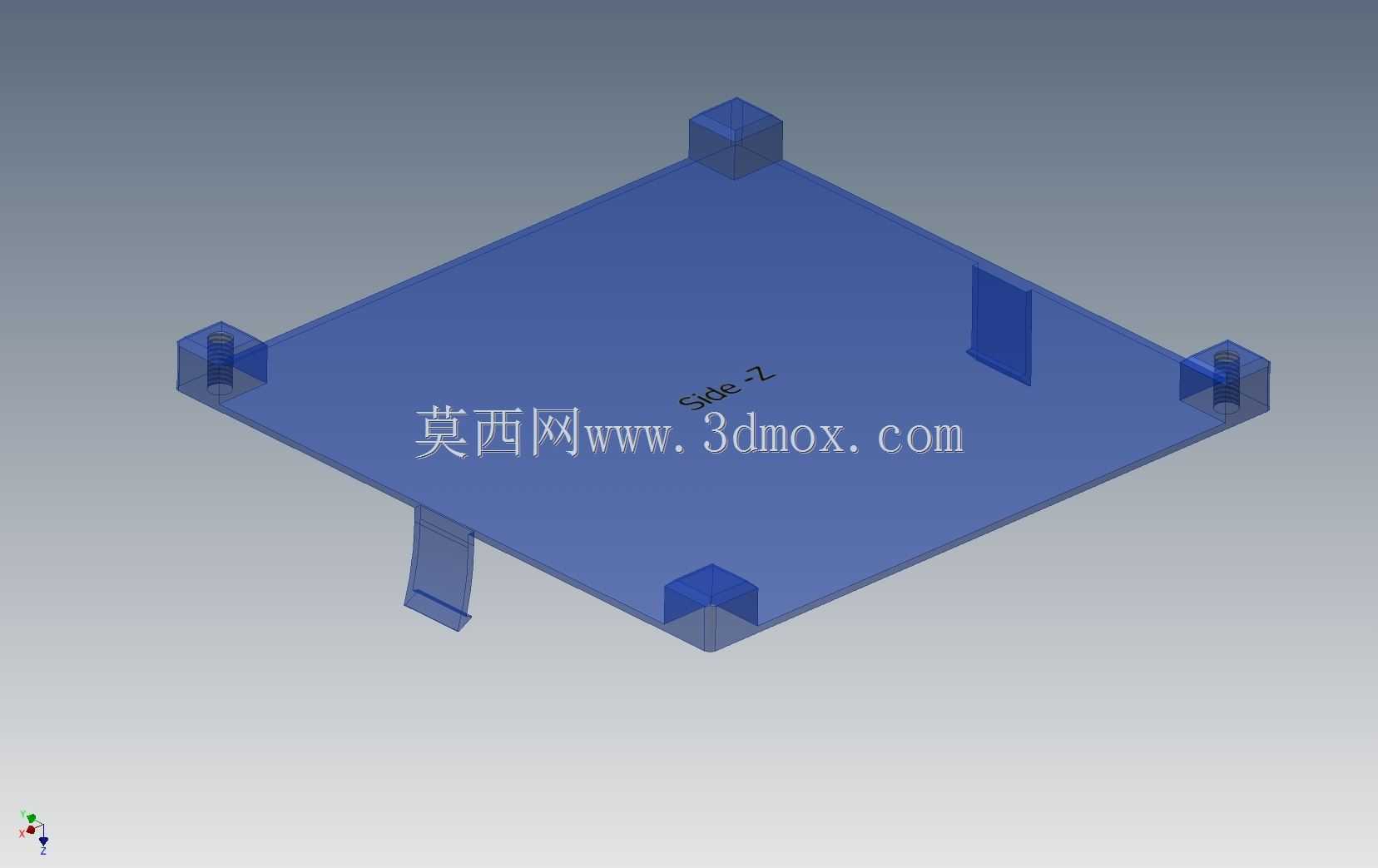

　　尽可能缩减框架自身的壁厚，为有效载荷留出更多的安装空间与重量余量，框架的所有外表面均做了平面度约束，保证太阳能电池片贴合后不会出现凸起，避免在分离过程中与分离机构的内壁发生卡滞。端盖部分除了热触发自动锁止结构外，还预留了手动解锁的操作位，在地面总装测试阶段，操作人员不需要借助专用工具即可手动完成端盖的锁止与解锁操作，方便总装过程中对内部载荷进行调试、更换，提升地面测试的效率。考虑到立方星在轨运行时的热控需求，框架的不同部位可根据实际热控要求选择不同的材料，主体受力部分可选用高强度轻质金属材料，侧围面板可选用透波性能好的非金属材料，兼顾结构强度、重量控制与通信信号的透传需求，框架的所有拼接配合面均设置了定位止口，总装时可快速实现各部件的对位，不需要反复调整位置即可保证整体的形位公差满足设计要求，有效降低总装过程中的对位难度。针对在轨可能出现的极端温差环境，框架的所有配合位置均预留了足够的热胀冷缩间隙，避免温度交变导致结构件变形卡滞，影响解锁动作或者载荷的正常工作，角柱位置的结构做了加强处理，可承受发射阶段的过载与冲击载荷，保证星体在发射过程中不会出现结构变形或者损坏。
