多规格集成式绘图模板尺结构设计

　　在机械制图、工程绘图、手工草图绘制的日常作业场景里，这类集成式镂空绘图模板是一线设计人员、制图员、工科学生常备的辅助工具，区别于单一功能的直尺、三角板，它把高频用到的几何图形、标注符号、常用轮廓做了一体化集成，不用频繁更换绘图工具就能快速完成标准图形的绘制，大幅提升手工绘图的效率，同时保证图形的规范度，避免徒手绘制出现的尺寸偏差、形状走形问题。

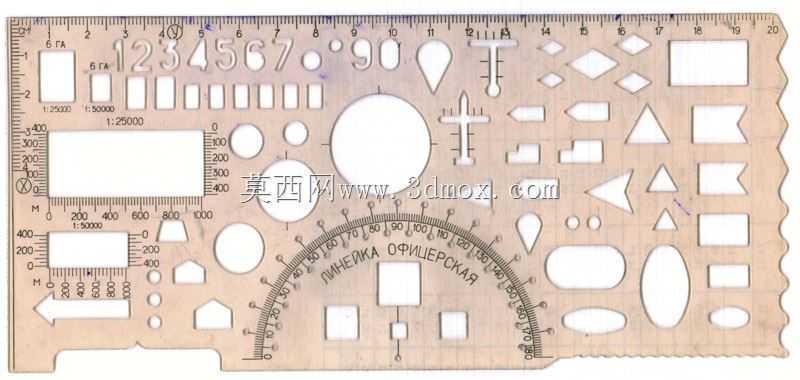

　　从实际使用的功能特性来看，这款模板尺整合了多类绘图元素：上部区域排布了阿拉伯数字模板、大小不一的圆形、椭圆形、正三角形、正方形、矩形、箭头、T型标识、波浪线、点状虚线轨迹，下部区域除了对应复刻上部的镂空形状外，还集成了量角器刻度段、不同宽度的直线刻度槽、指向箭头、异形定位孔，覆盖了机械制图里常用的基准符号、剖面标记、几何公差框格轮廓、螺栓孔简化示意、管路箭头标识等高频绘图需求，不管是绘制机械装配草图、电气原理示意图、建筑平面草稿，还是学生做课程设计手工绘图，都能直接通过镂空轮廓描出标准图形，不用反复调整圆规、更换模板。

　　设计思路上，这款模板采用了薄型平板式结构，整体为片状镂空设计，材质选用具备一定韧性和耐磨度的工程塑料，边缘做了倒角处理，避免描图时墨水顺着尺边晕染，同时防止锋利边缘划伤纸面或者手部。镂空的形状排布遵循使用频率优先级，最常用的中小尺寸圆形、矩形、箭头放在手指易按压的中心区域，大尺寸轮廓、特殊符号放在边缘区域，量角器的半圆轮廓设置在尺身下部，使用时可以直接对齐基准边测量角度或者绘制圆弧，所有镂空的边缘都做了垂直于尺面的精加工，保证描线时笔尖不会卡滞，画出的线条边缘顺滑无毛刺。

　　从外形尺寸与使用边界来看，这款模板整体为矩形薄片状，厚度控制在1mm以内，保证贴附在纸面时不会因为尺身过厚导致笔尖倾斜、线条偏移，整体长宽尺寸适配常规A4、A3绘图幅面，单手就能按压固定，不会遮挡过多绘图区域。尺身的所有镂空形状都预留了笔尖活动间隙，适配0.3mm、0.5mm、0.7mm等常用规格的针管笔、自动铅笔、绘图铅笔，不会出现笔尖过粗卡进镂空缝隙、或者笔尖过细描线偏离轮廓的问题。使用时需要将尺身平贴在纸面，手指按压住对应镂空区域的周边，避免描线时尺身移位，绘制圆形、圆弧类轮廓时，笔尖保持垂直纸面匀速移动，就能得到规整的闭合图形；绘制直线段、虚线轨迹时，可以顺着镂空槽的方向运笔，配合尺身边缘的刻度，还能直接控制线段长度，不用额外搭配直尺测量。

　　在实际工程场景里，这类模板尤其适合现场测绘时的快速草图绘制，在车间现场测绘零部件尺寸时，不需要携带全套绘图仪器，带上这一把模板尺，配合笔记本和笔，就能快速画出零部件的轮廓示意、标注符号，回到工位后再根据草图整理正式图纸；在方案评审的手绘交流环节，也能快速画出标准的机构符号、流程箭头，让手绘的方案图更清晰规范，避免因为徒手图形潦草产生沟通误解。针对不同的使用场景，模板上的形状也做了适配优化，比如波浪线轮廓可以直接绘制断裂视图的边界，点状虚线可以绘制中心线、不可见轮廓线，不同直径的圆孔可以直接对应螺栓过孔、定位孔、销孔的简化绘制，不用再徒手调整圆的直径比例，大幅降低手工绘图的出错率。

　　结构设计上还考虑了耐用性，所有镂空的转角处都做了小圆角过渡，避免应力集中导致尺身在受力时从转角处开裂，尺身的外边缘做了平直度校准，可以直接当作普通直尺使用，测量短距离尺寸或者绘制直线，实现一板多用，减少绘图工具的携带数量。针对绘图时容易出现的墨水沾污问题，尺身表面做了哑光防粘处理，墨水沾到尺面后可以快速擦拭干净，不会残留污渍影响后续使用，也不会因为尺面反光影响绘图时的视线。
