3D打印一体化拼接式铰链紧固连接件

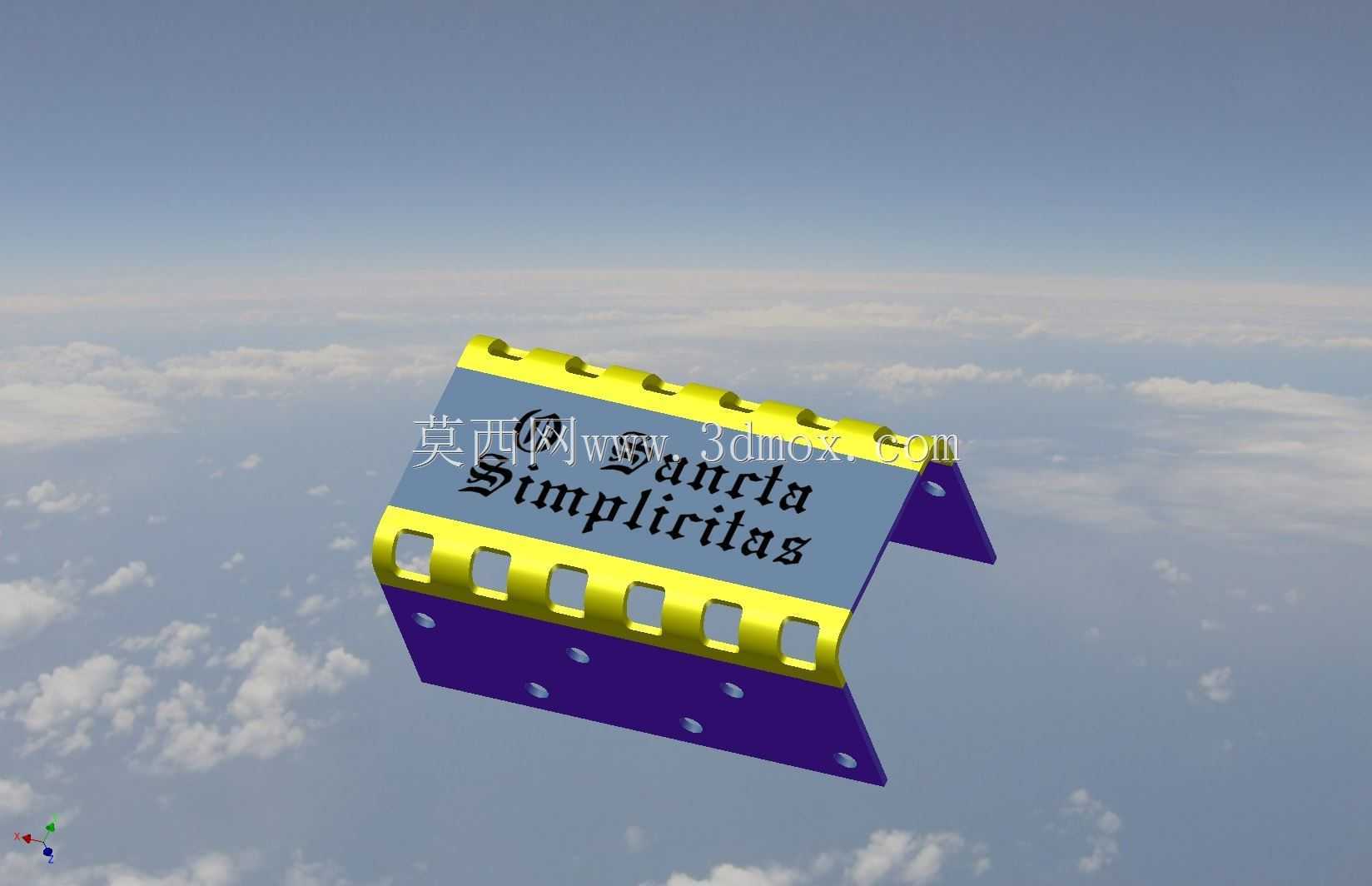

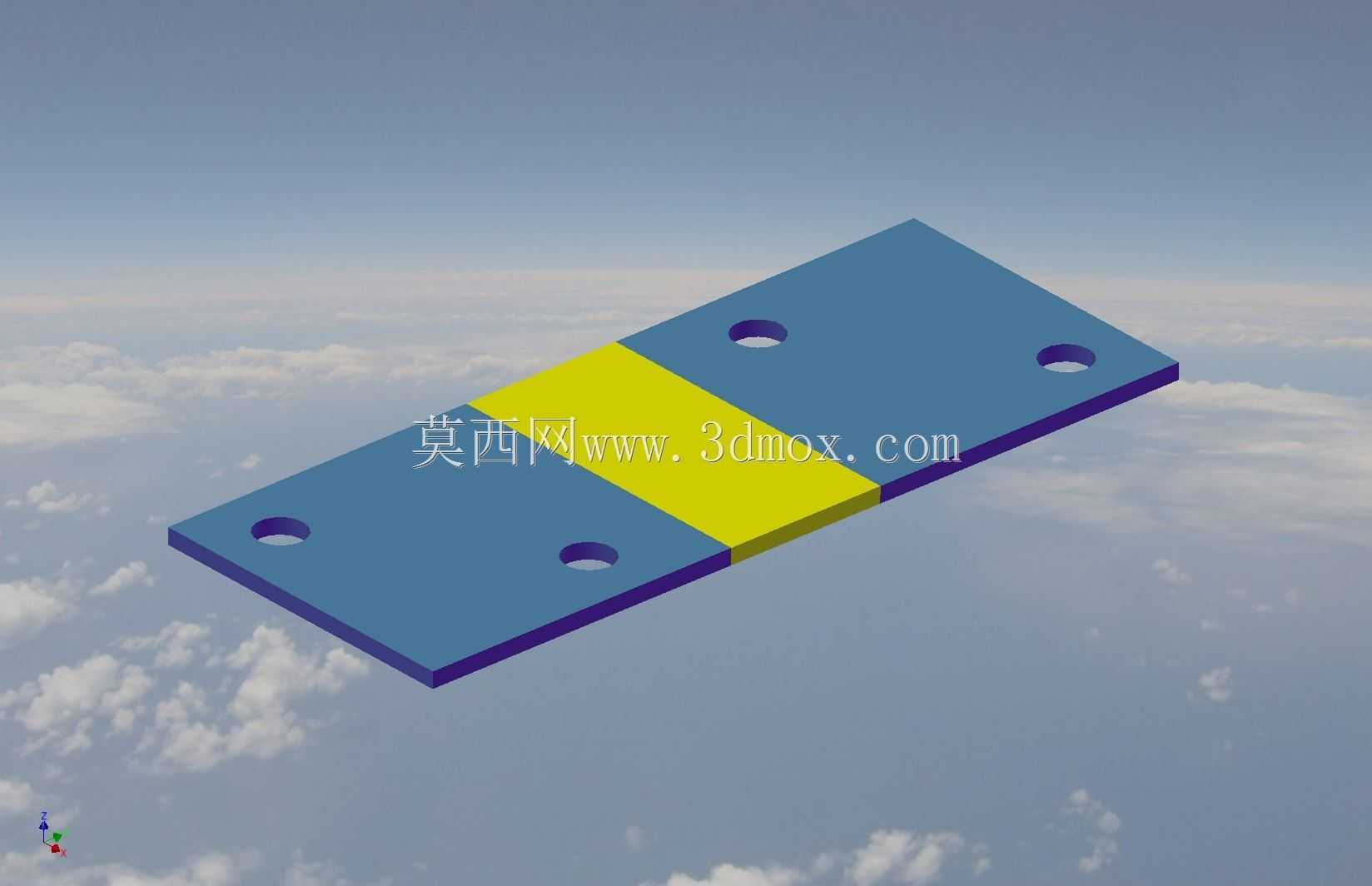

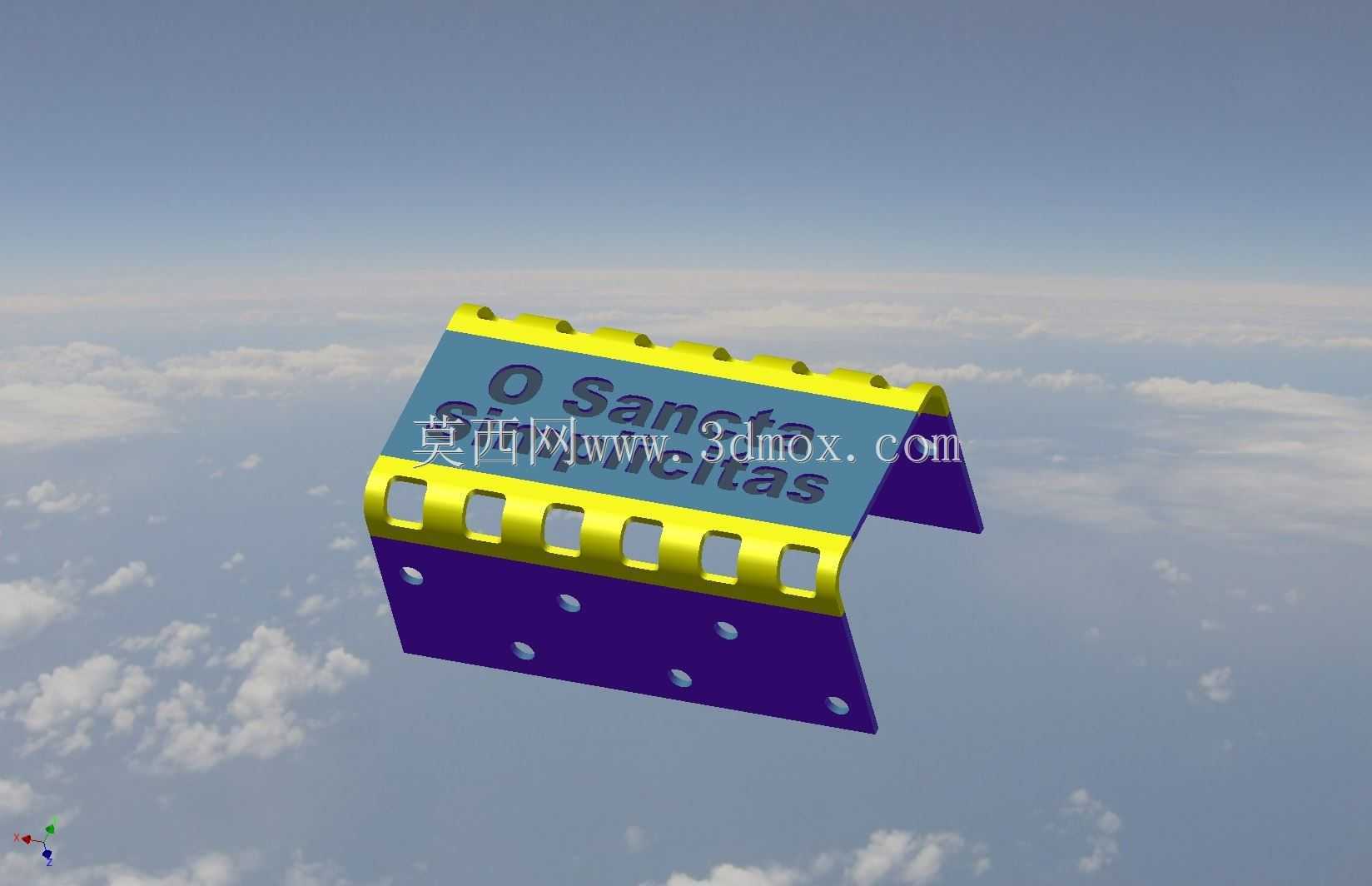

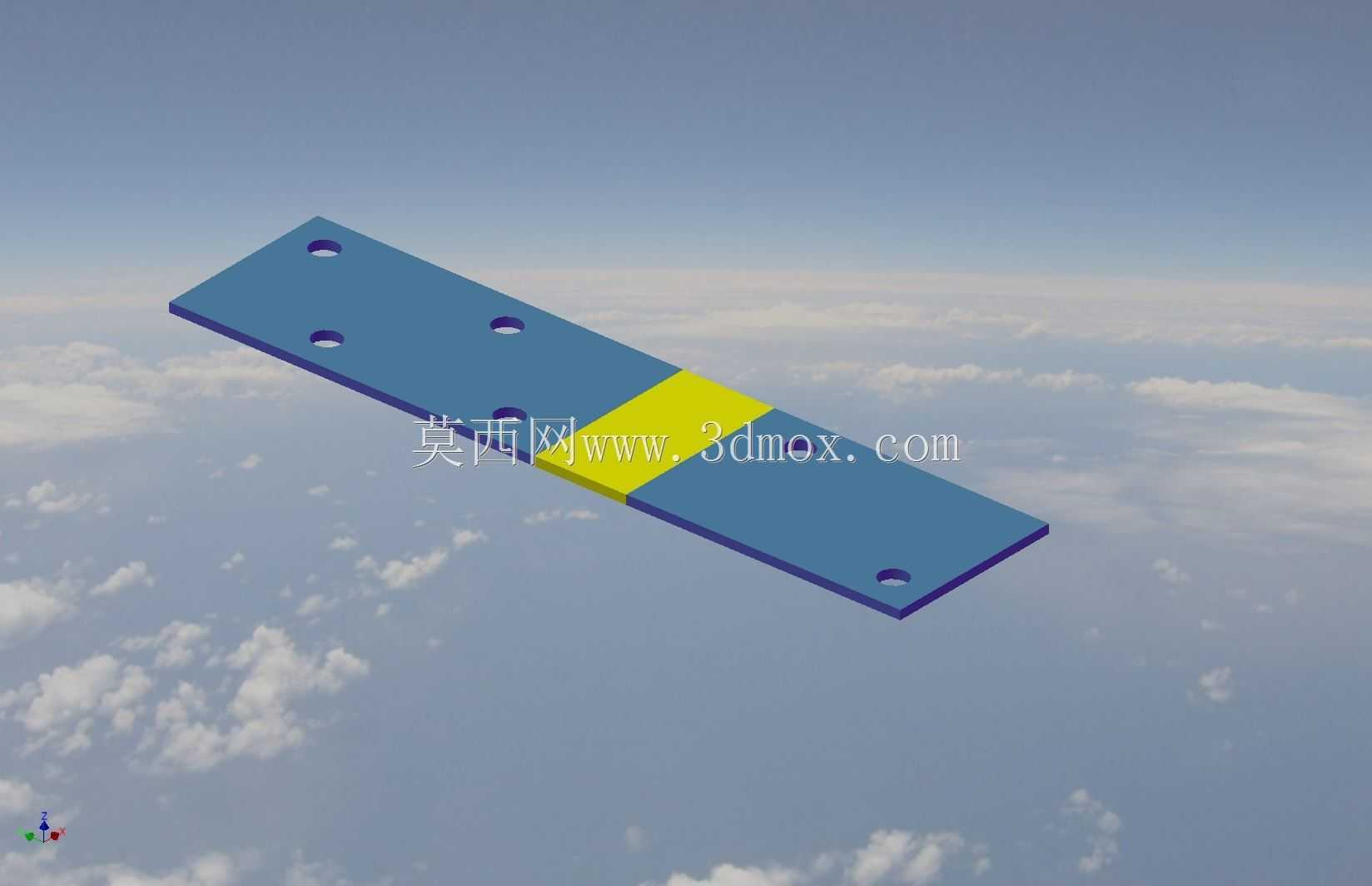

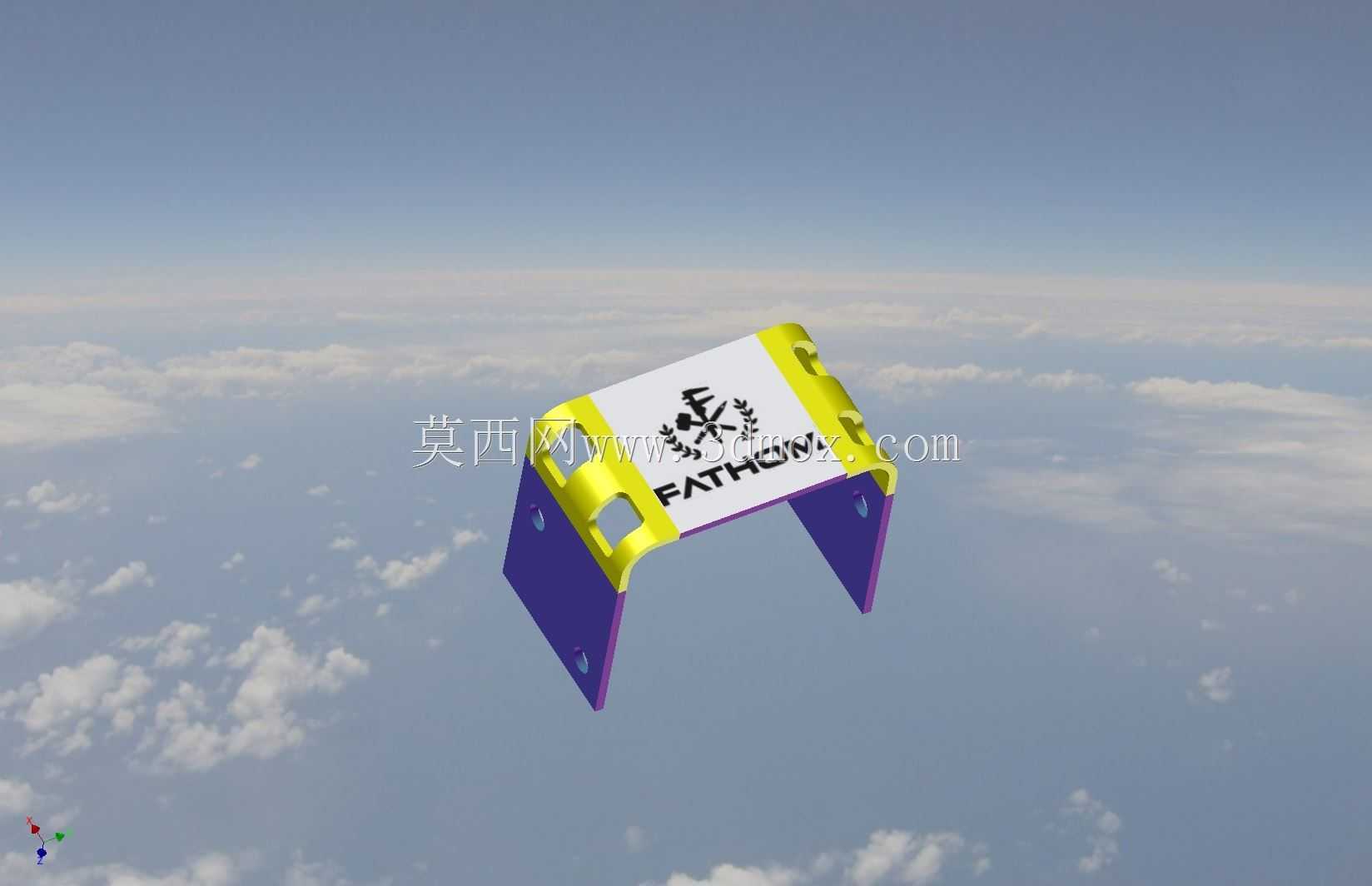

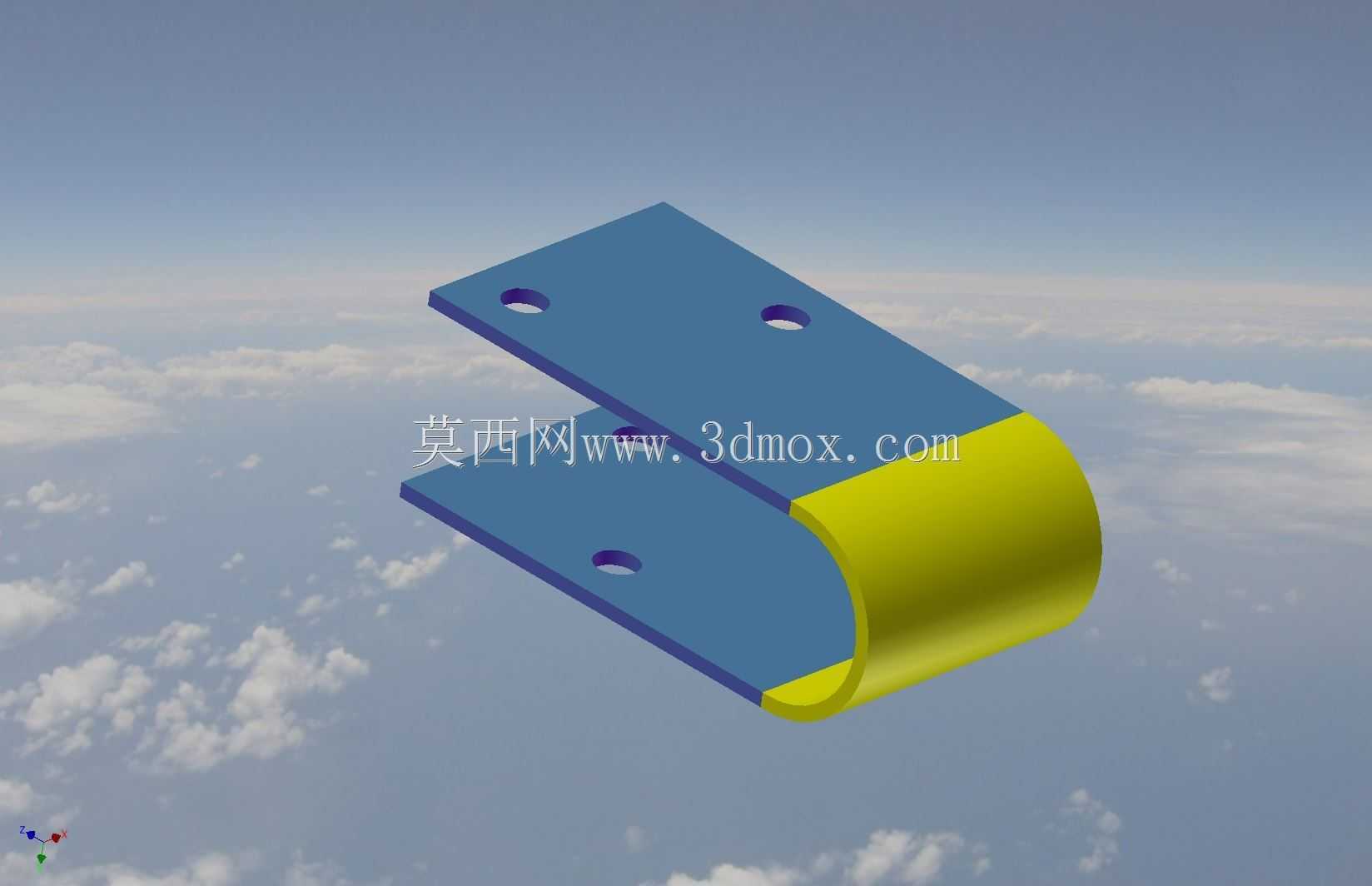

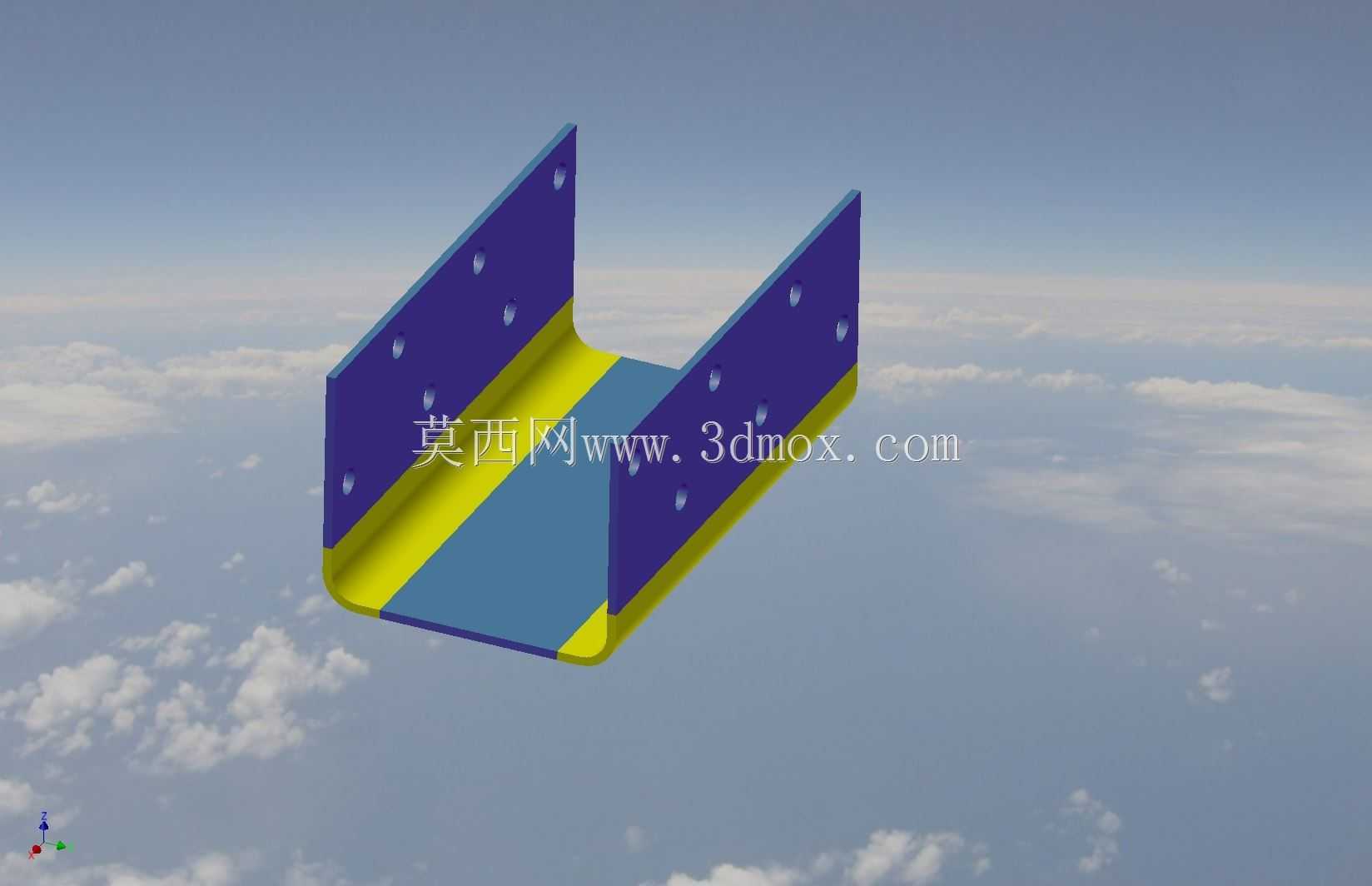

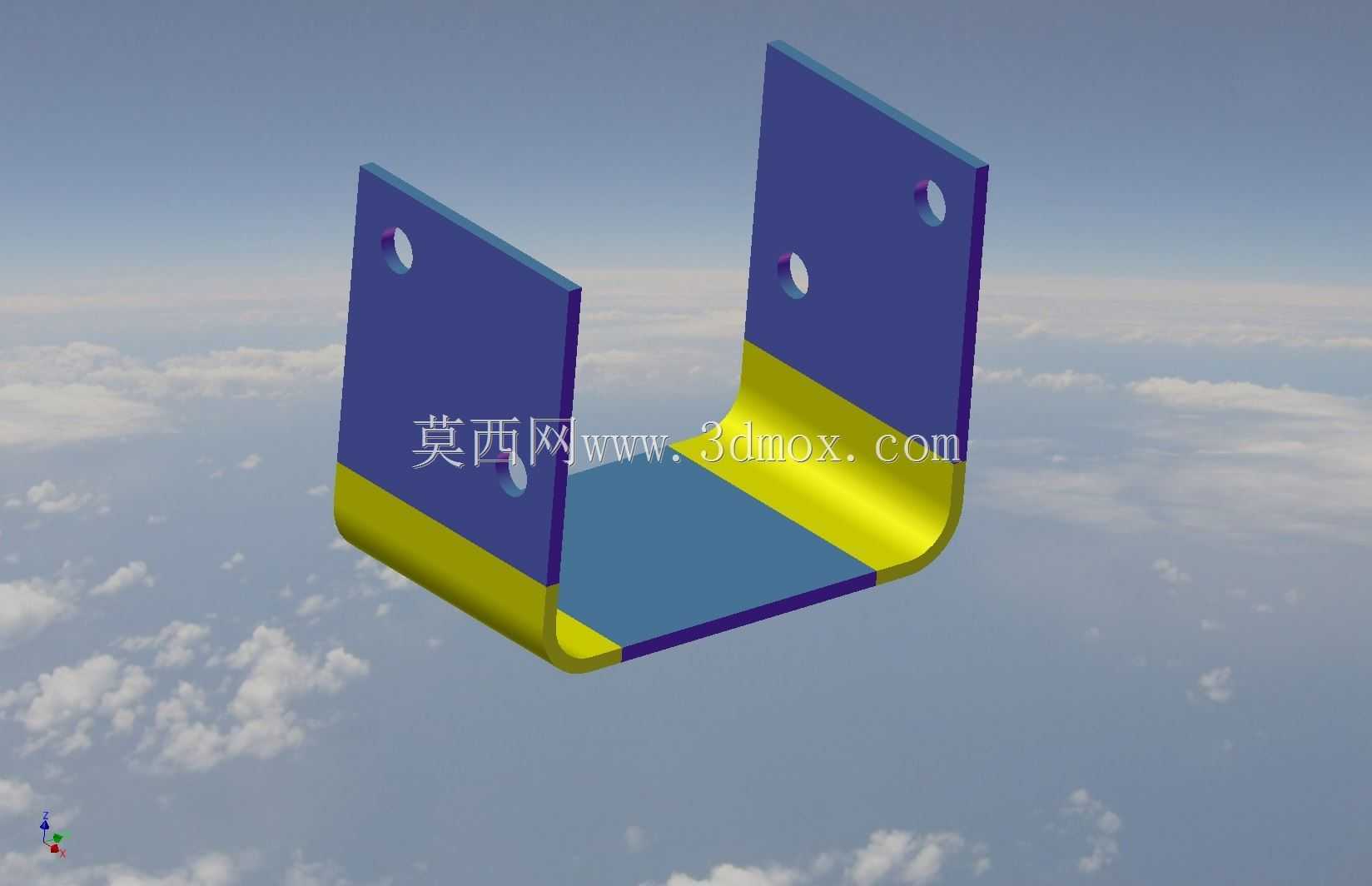

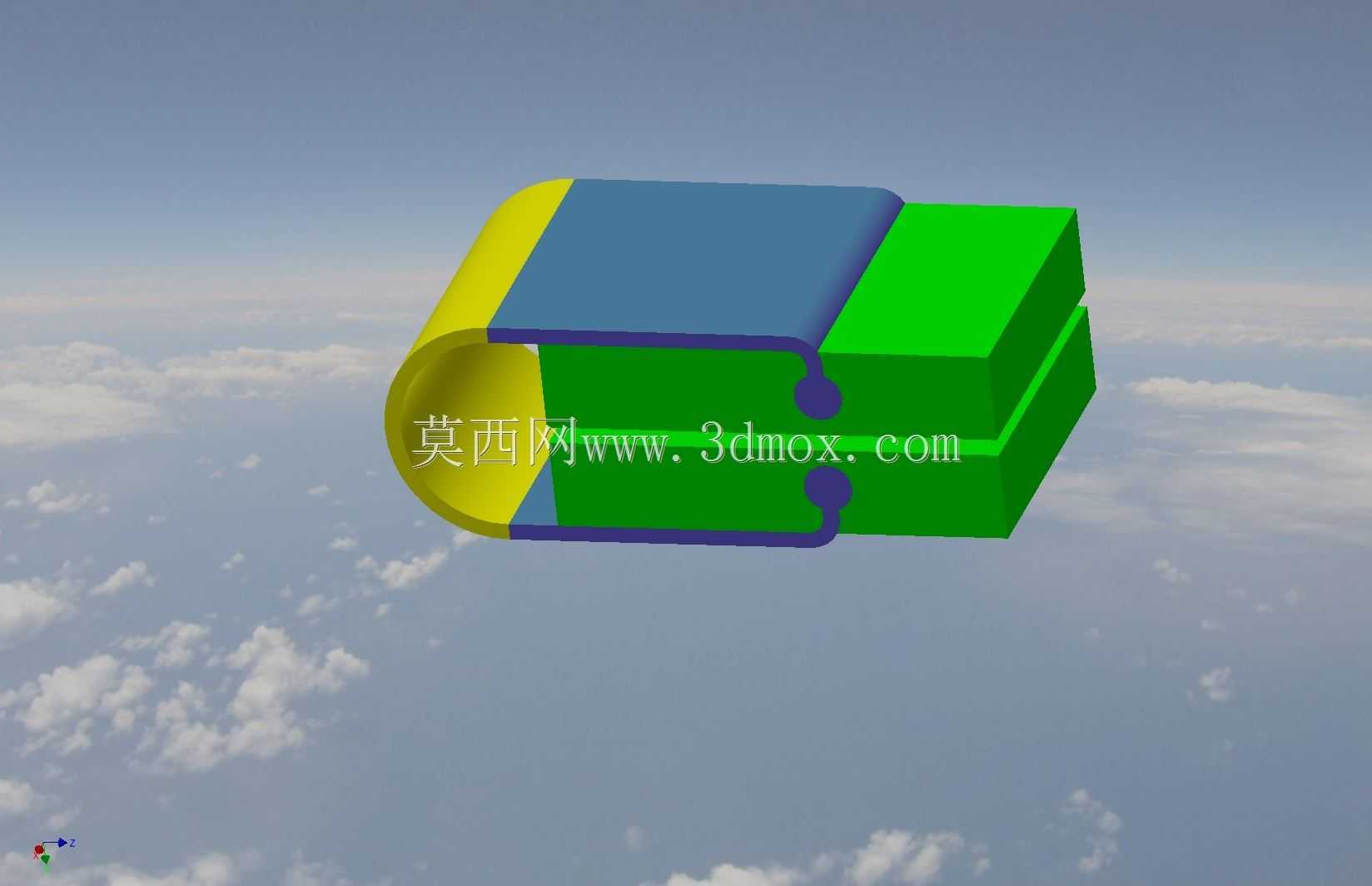

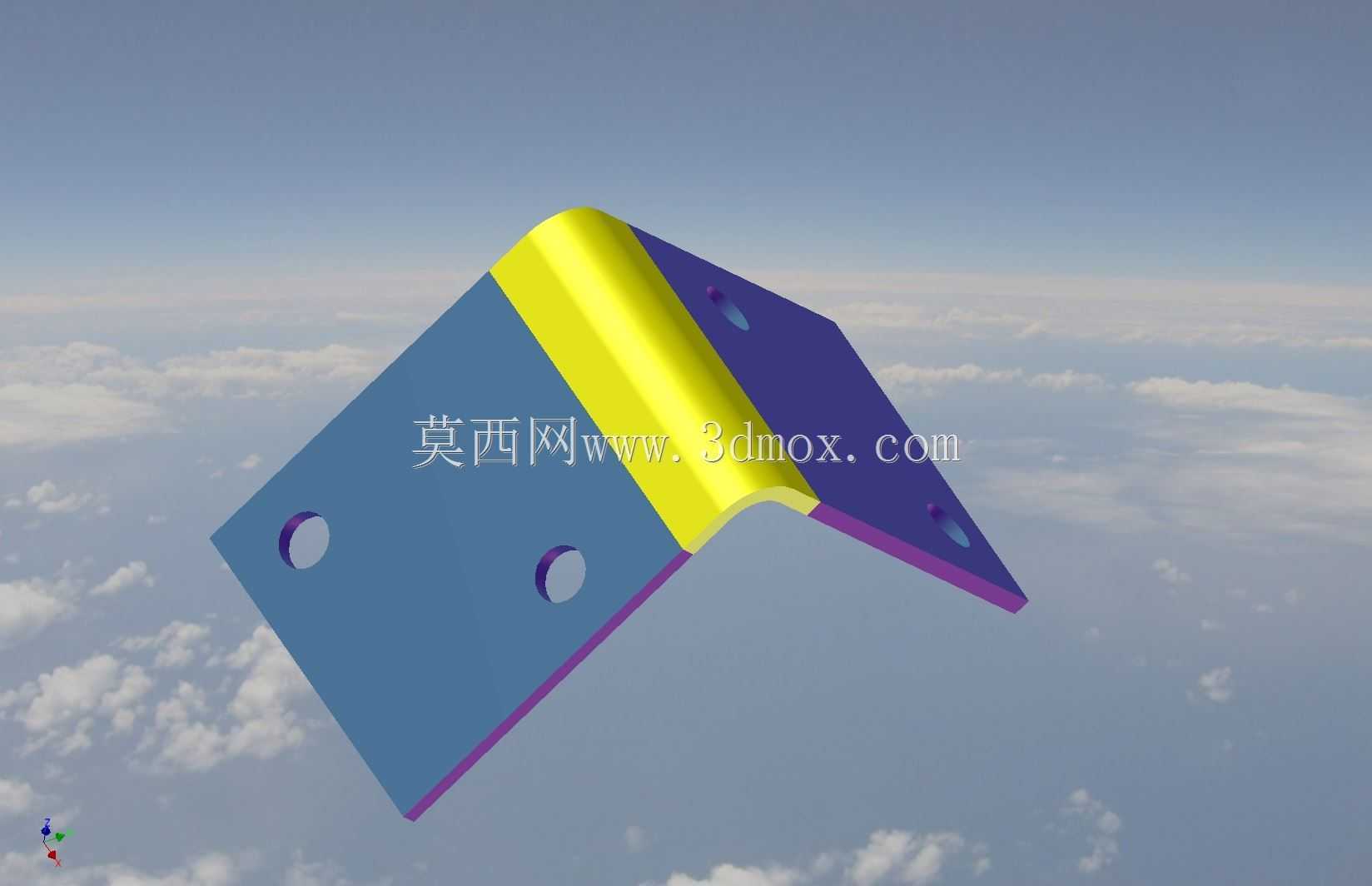

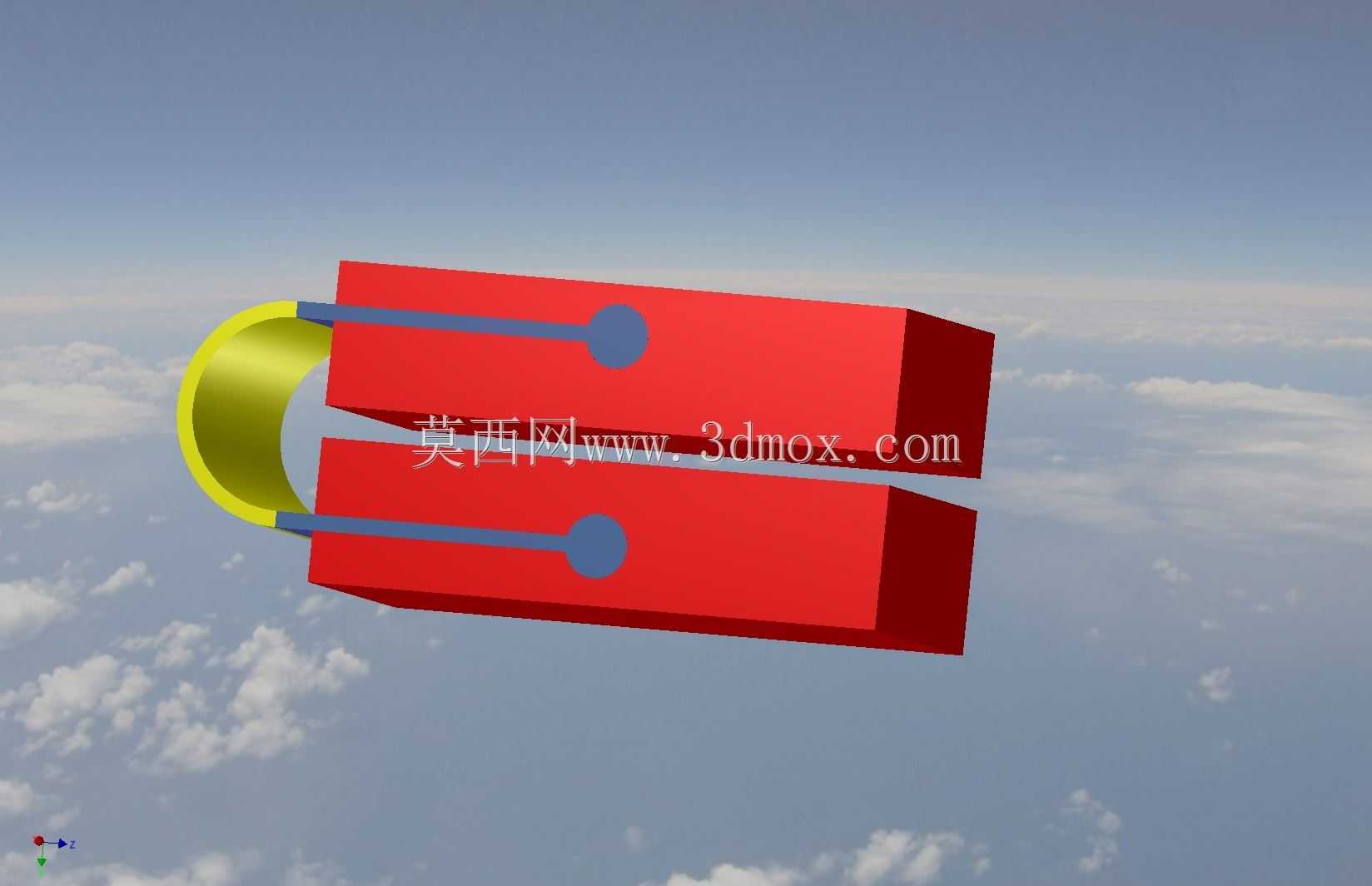

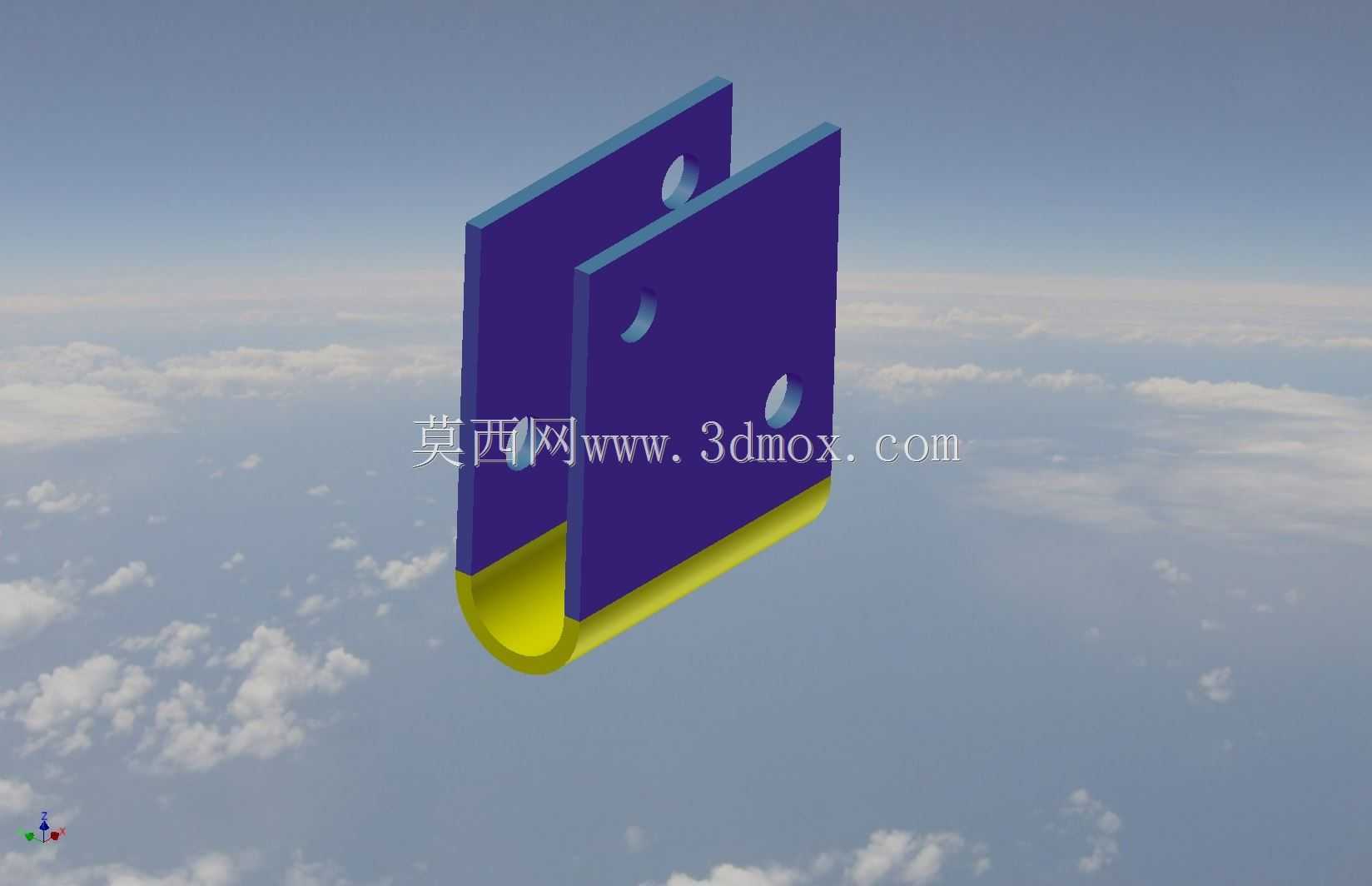

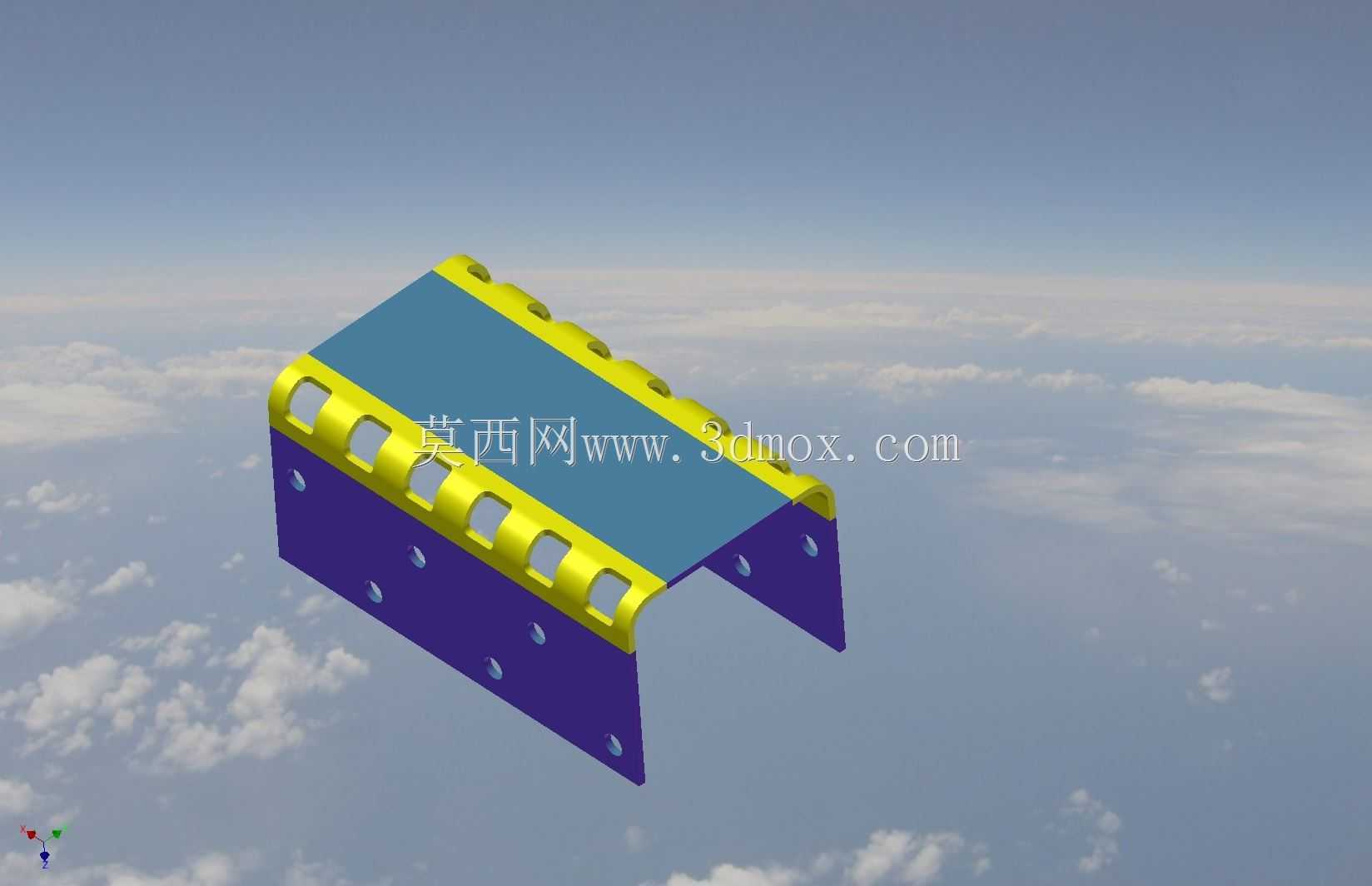

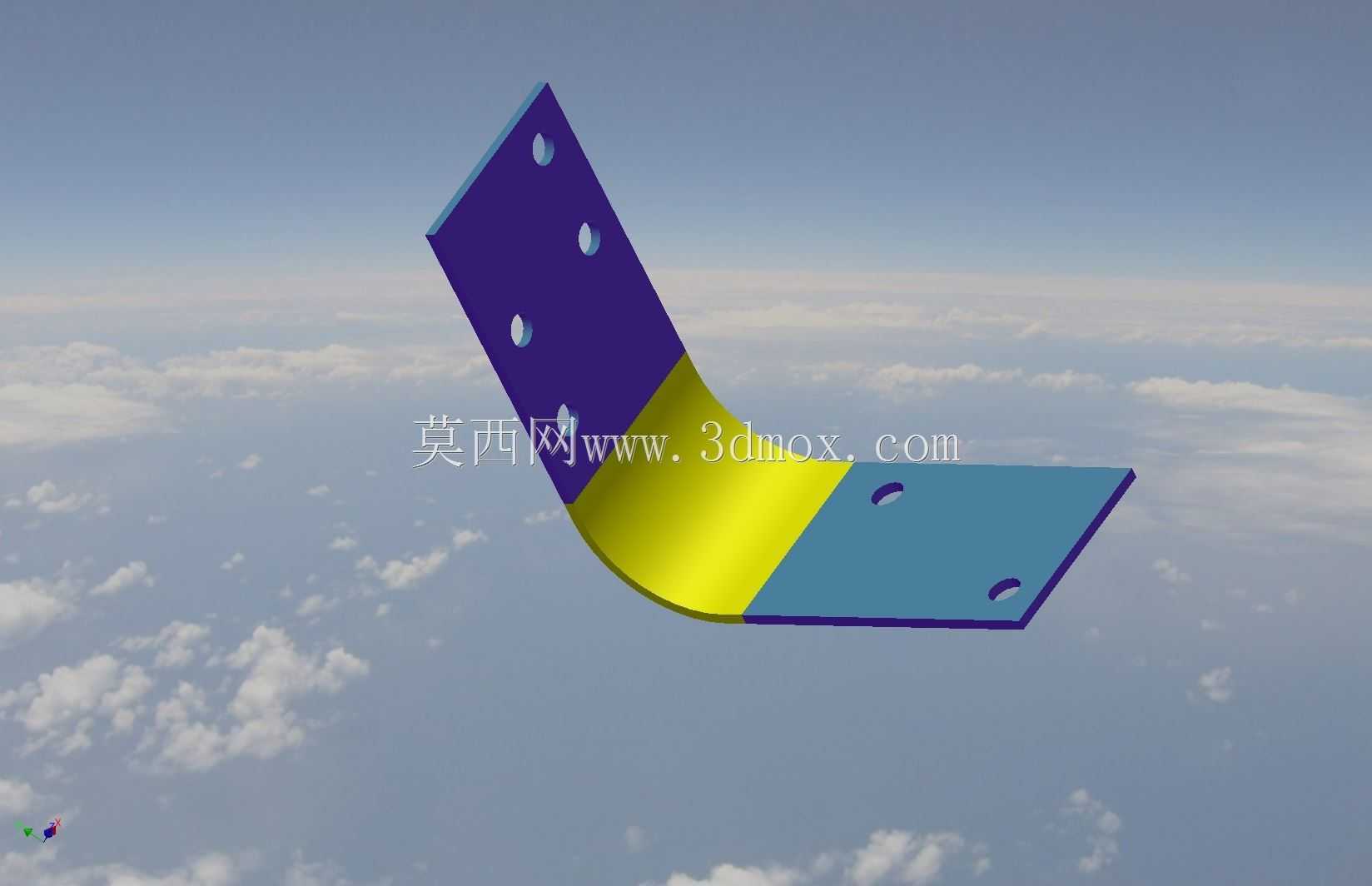

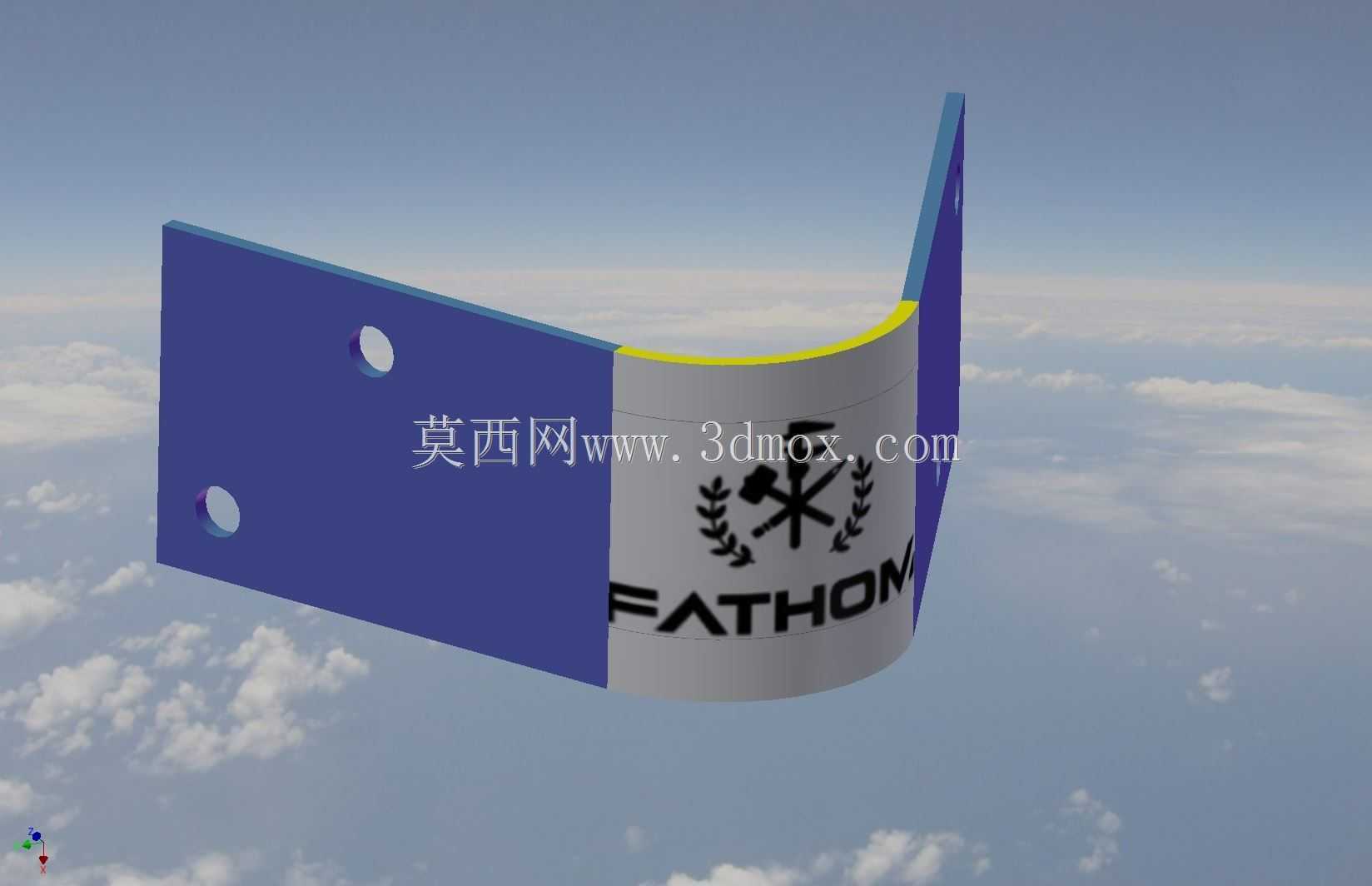

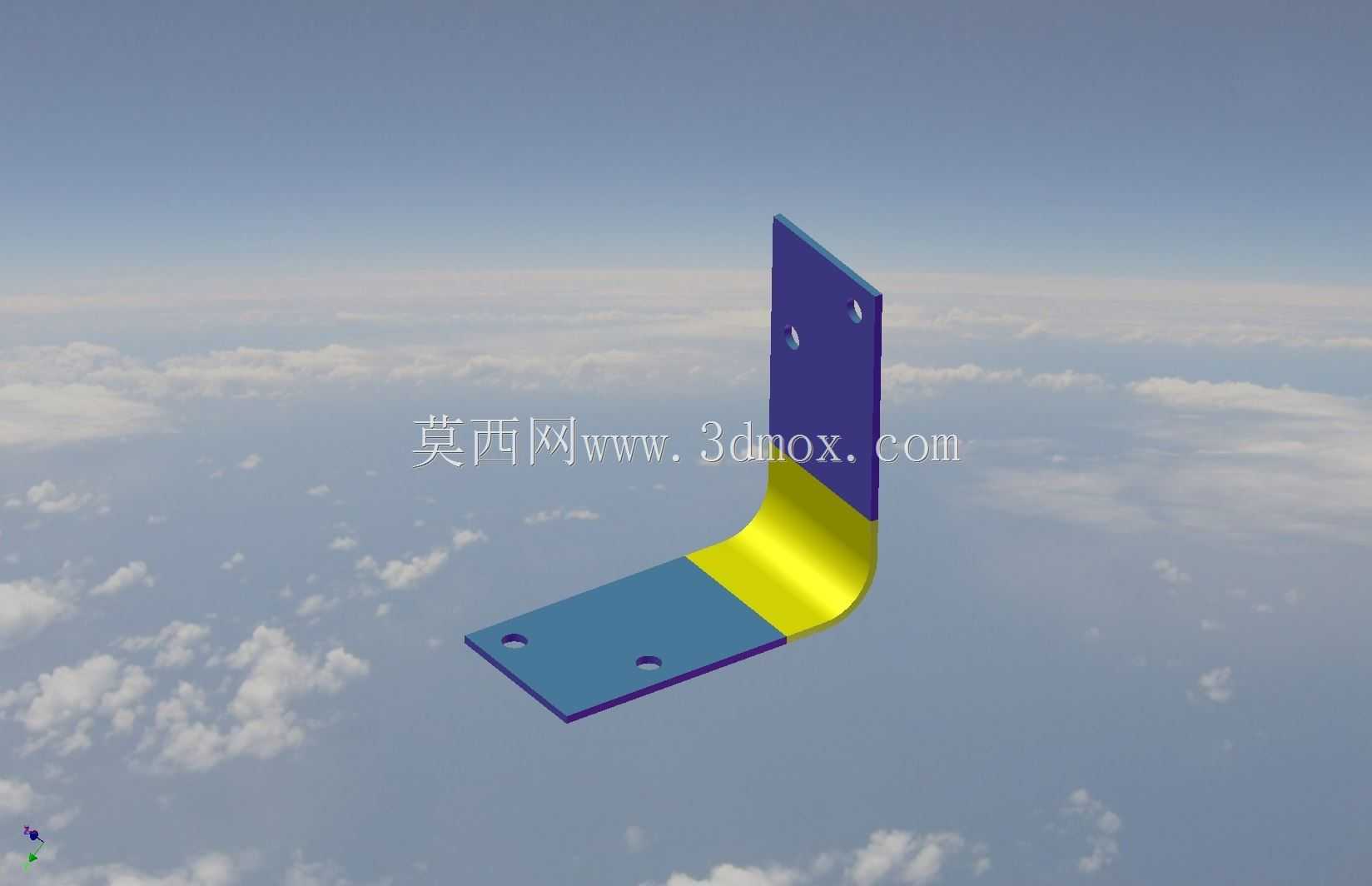

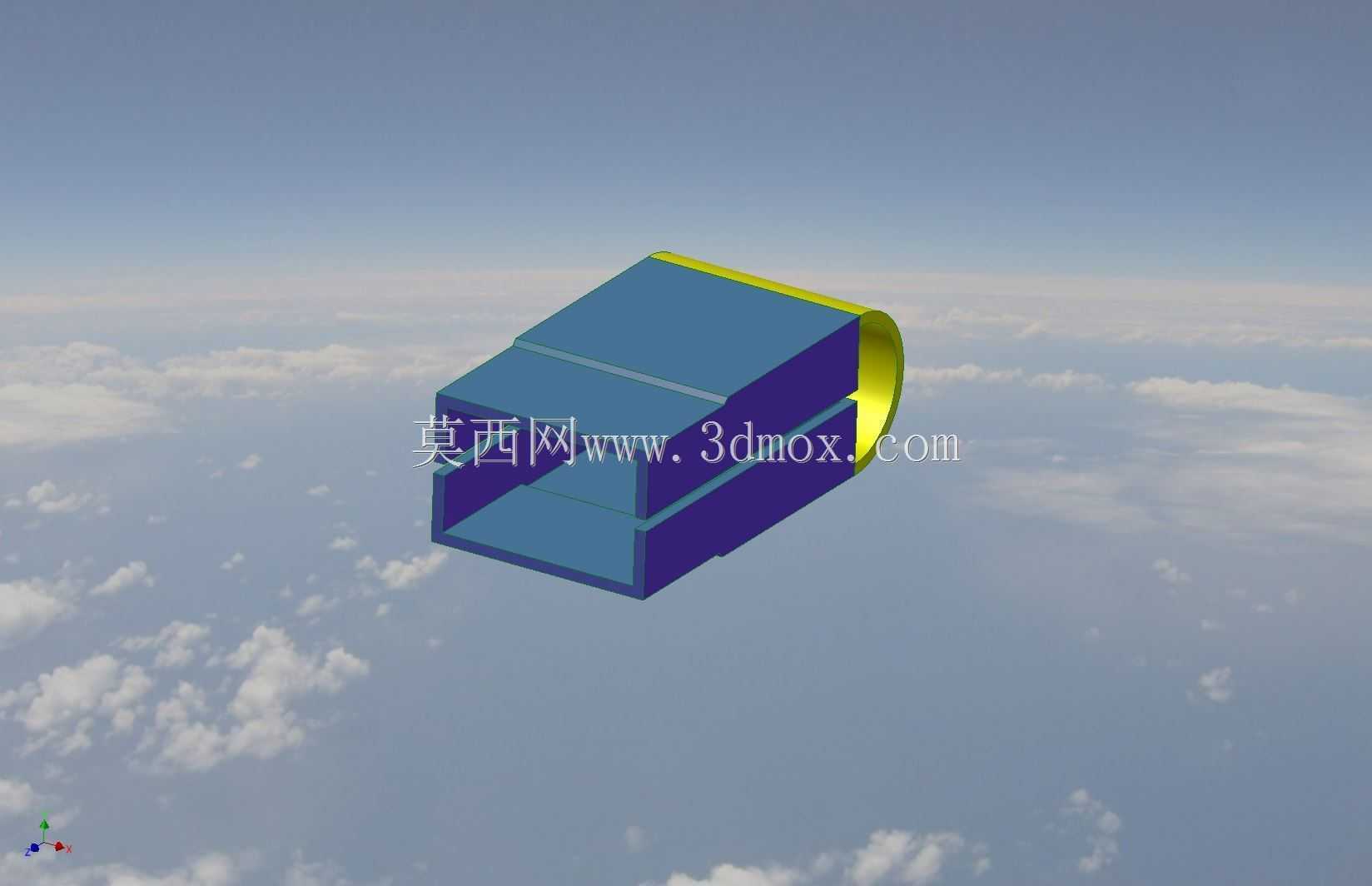

　　在轻量化设备装配、快装式工装夹具搭建、小型模块化实验装置组装场景中，传统分体式铰链与紧固件的组合往往需要额外配套螺栓、螺母、垫片等零散零件，不仅装配工序繁琐，在狭小安装空间内操作时还容易出现零件掉落、对位偏差的问题，针对这类痛点，这款一体化拼接式铰链紧固结构采用了功能集成的设计思路，将铰接转动功能与板面紧固功能整合为单一零件，大幅减少了装配环节的零件数量。从结构功能来看，该零件分为两个对称的平板安装段与中间的柔性铰接段，两个平板段上各预制了两个沉头安装孔，安装时可直接通过螺钉将两段平板分别固定在需要实现转动连接的两个基板面上，中间的铰接段无需额外加装销轴，依靠自身材料的形变能力即可实现0到180度范围内的平顺转动，

　　不会出现传统销轴铰链长期使用后销轴磨损松旷、转动卡滞的问题。设计过程中充分考虑了3D打印工艺的成型特性，整体结构无悬空大于45度的特征，打印时无需添加额外支撑结构，打印完成后仅需去除底面少量 raft 残留即可直接投入使用，中间铰接段的厚度经过反复校核，既保证了转动时的柔性弯折需求，又避免了厚度过薄导致反复弯折后出现疲劳断裂的问题，平板段的厚度设置兼顾了安装刚度与轻量化需求，安装孔的沉头深度与常用的M3、M4沉头螺钉尺寸匹配，安装后螺钉头不会突出板面，不会对相邻部件的运动造成干涉。从安装边界来看，单个平板段的安装孔中心距经过标准化设置，可直接适配市面上常见的2020、3030铝型材端面安装孔位，也可用于亚克力板、

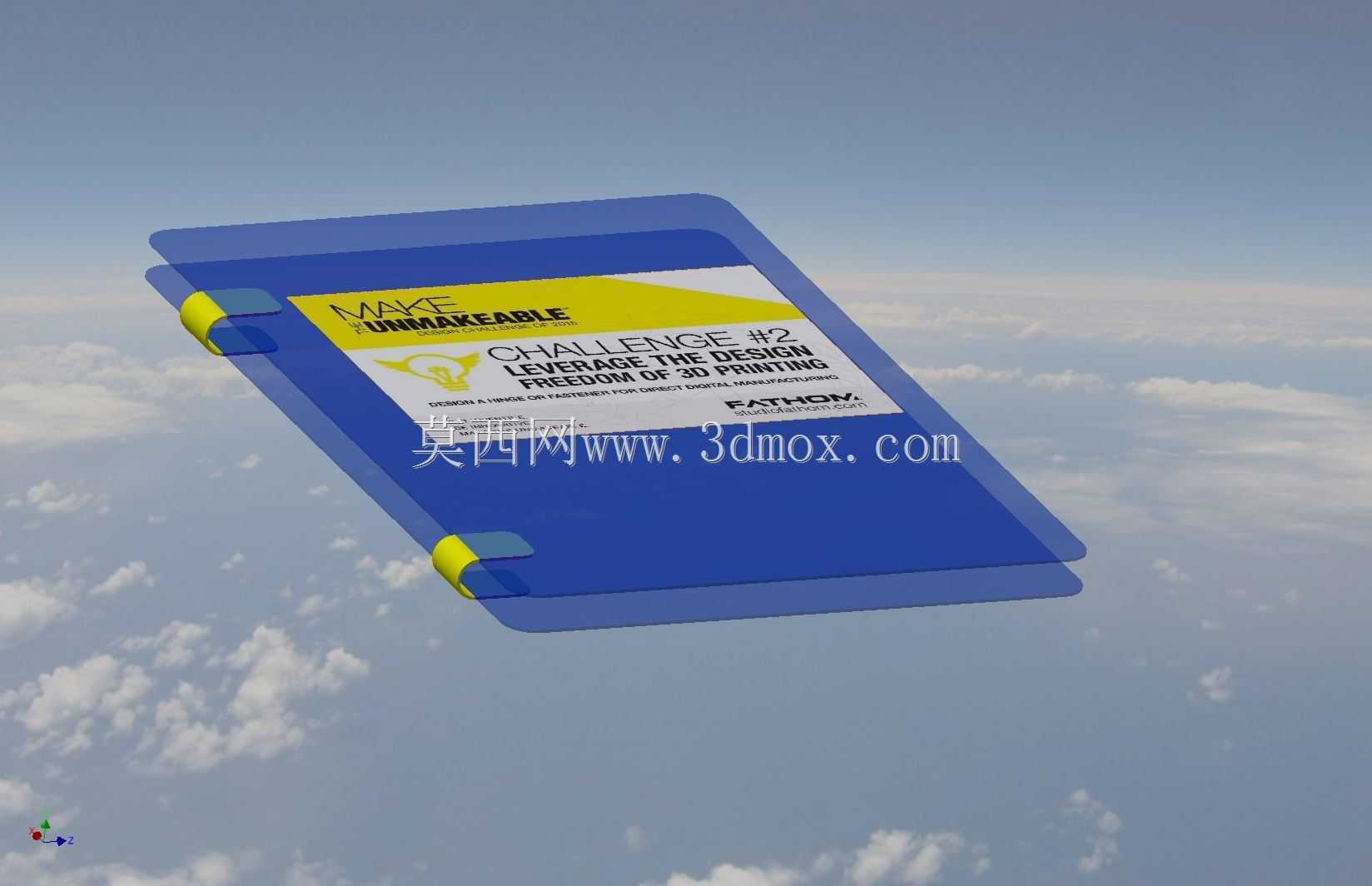

　　玻纤板等轻质板材的铰接连接，整体安装后两个平板段处于同一平面时总厚度均匀，不会出现局部凸起，在需要做板面齐平安装的场景下无需额外做沉台铣削加工，中间铰接段的宽度与平板段保持一致，转动过程中不会出现两侧偏移，转动轨迹可控，可直接用于小型设备舱门的开合连接、模块化防护挡板的拼接、3D打印非标工装的快拆连接等场景。不同于传统金属铰链需要冲压、铆接多道工序加工，这款结构采用一体化打印成型，生产周期短，针对小批量定制化的设备改装场景，可直接根据实际安装尺寸调整平板段长度、安装孔位置、铰接段厚度，无需开模即可快速产出适配的连接件，在一些对防腐有要求的场景下，采用PETG、ABS等工程塑料打印即可满足耐潮、耐弱腐蚀的使用需求，

　　相比金属铰链重量降低60%以上，对于便携类设备、航空航天模型等对重量敏感的应用场景十分适配。实际装配测试中，该结构在反复弯折一千次后铰接段无明显裂纹、转动阻尼无明显变化，平板段在承受垂直板面15N的载荷时无明显形变，安装孔位的拉拔力可满足常规小型设备的连接强度需求，不会出现安装后螺钉拉脱的问题，中间铰接段的转动阻尼均匀，开合过程中无明显异响，在作为小型舱门铰链使用时，可依靠自身材料阻尼保持舱门在任意开合角度停留，无需额外加装撑杆或阻尼器，进一步简化了整体结构。
