公制六角锁紧螺母三维结构设计

　　在各类机械装配场景中，螺纹连接的防松需求始终是结构设计环节不可忽视的要点，尤其是存在持续振动、交变载荷的工况下，普通六角螺母极易因螺纹副间的摩擦力矩消失出现回转松脱，轻则引发设备异响、部件移位，重则导致连接失效引发安全事故。这款公制六角锁紧螺母的设计，正是针对这类防松需求展开，区别于普通螺母依靠螺纹预紧力维持锁紧的逻辑，其顶部集成的非金属嵌件结构，在螺栓拧入过程中会被螺纹挤压产生形变，紧密贴合在螺纹牙型的间隙中，形成持续的径向抱紧力，即便外部载荷出现波动、设备产生持续振动，嵌件与螺纹间的阻尼作用也能阻止螺母相对螺栓发生回转，无需额外加装弹簧垫圈、止动垫片等辅助防松零件，能有效减少装配环节的零件数量，提升装配效率。

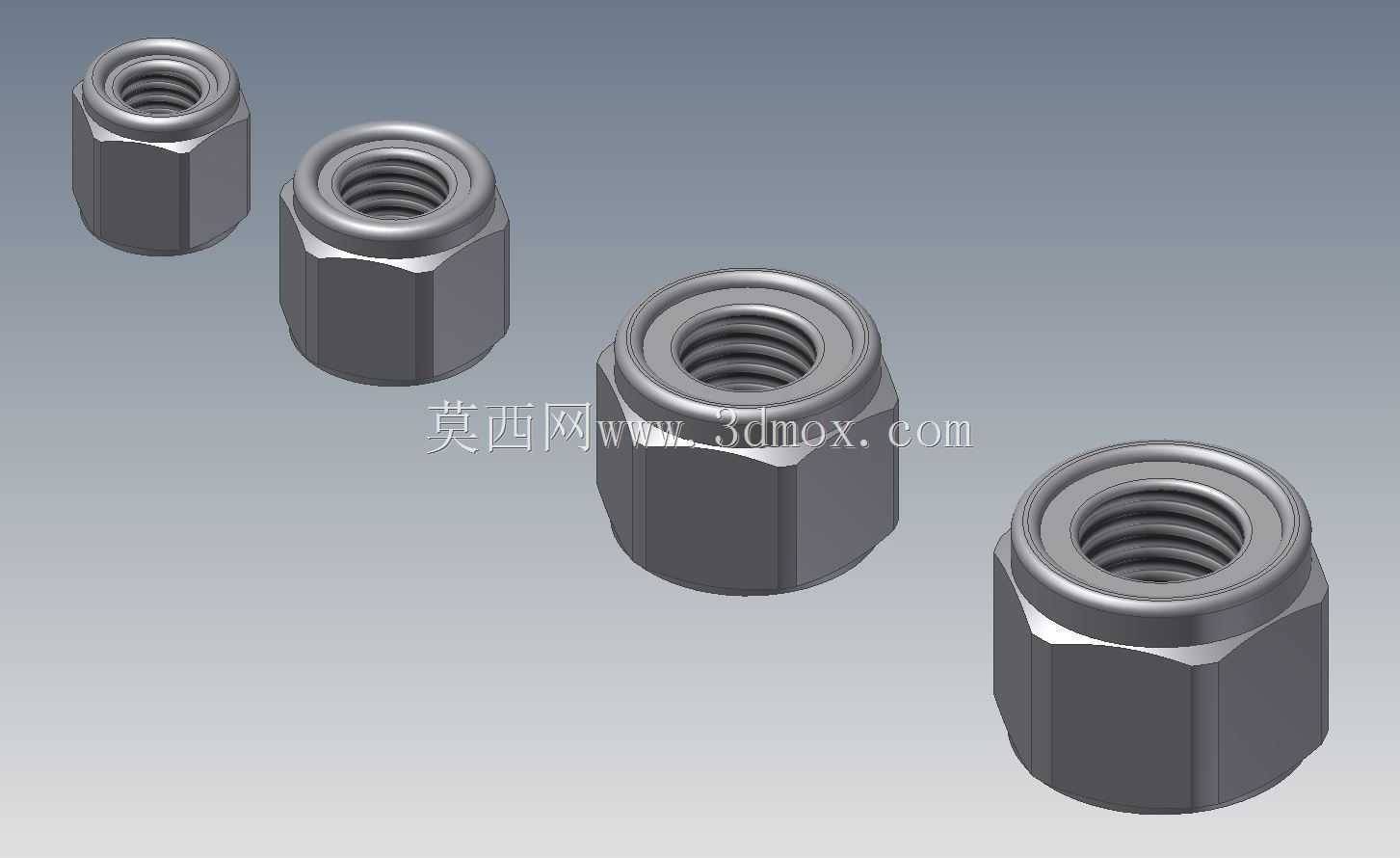

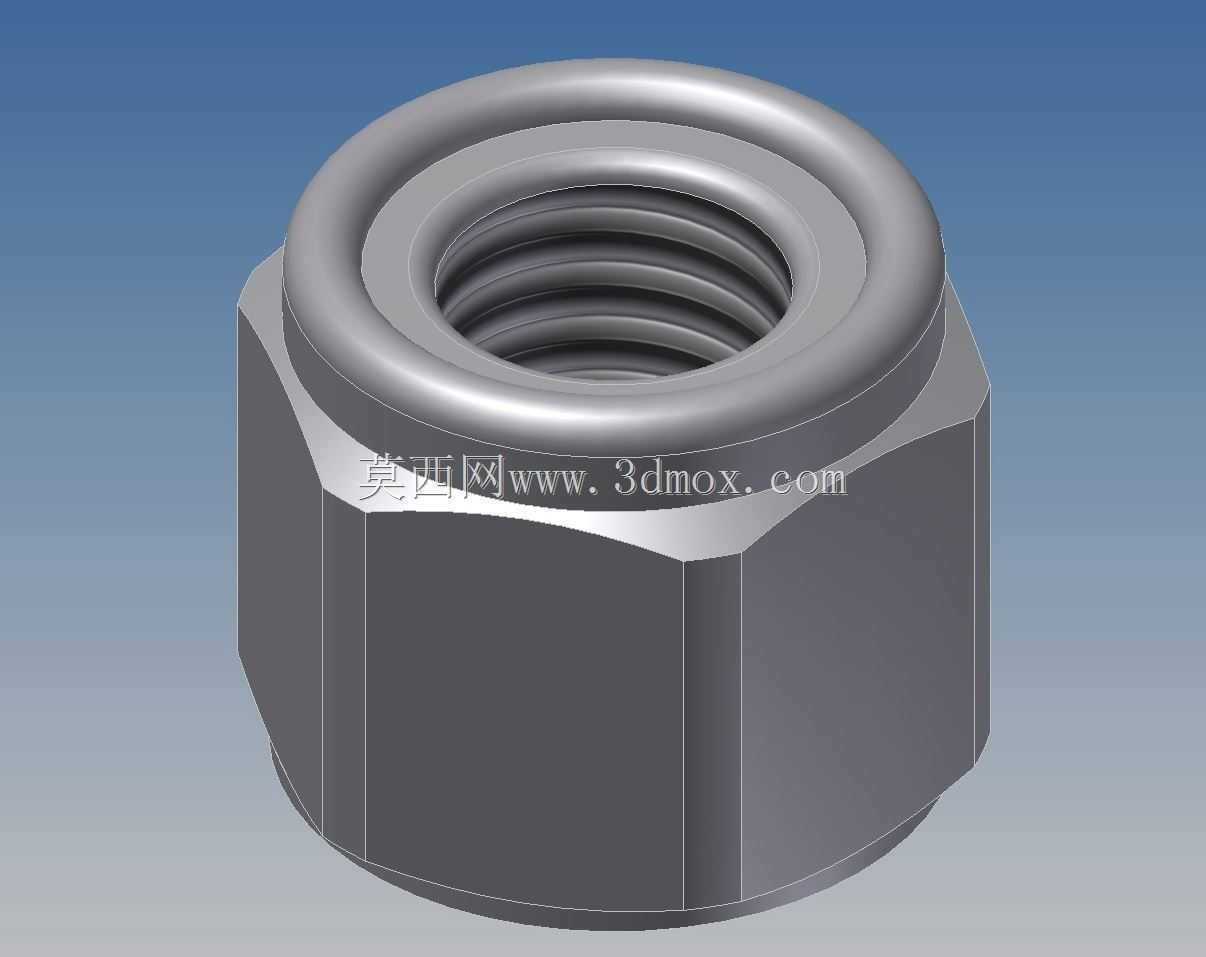

　　从外形结构来看，这款螺母的主体部分沿用标准公制六角螺母的外形轮廓，六方侧面的尺寸公差完全适配常规开口扳手、套筒扳手的夹持范围，现场装配时无需使用特殊工装，和同规格普通螺母的操作逻辑完全一致，不会给一线装配人员增加额外的学习成本。顶部的锁紧嵌件采用内嵌式安装结构，嵌件的外径略小于六角对边尺寸，不会超出六方的外接圆边界，安装时不会和被连接件的安装面产生干涉，能完全贴合普通螺母的安装空间要求，在很多原有设备的防松改造场景中，可以直接替换同规格的普通螺母，不需要重新调整安装孔位、预留额外的装配空间，适配性极强。

　　设计过程中首先要明确螺纹规格的适配边界，公制螺纹的牙型角为60度，建模时需要严格遵循公制螺纹的基本牙型参数，确保内螺纹的大径、中径、小径公差符合通用紧固件的互换性要求，保证和对应规格的公制外螺纹螺栓能顺畅旋合，不会出现卡滞、滑牙的问题。六角主体的高度设计需要兼顾扳手夹持的可靠性和整体安装空间的限制，高度过低会导致扳手夹持时接触面积不足，拧紧过程中容易出现打滑、棱角磨圆的问题，高度过高则会无谓增加零件重量，占用更多的轴向安装空间。顶部嵌件的安装槽尺寸需要经过反复校核，槽的内径要略小于螺纹大径，保证螺栓拧入时能充分挤压嵌件，同时槽的深度要控制在合理范围，既要保证嵌件安装后不会轻易脱落，又不能让嵌件过度侵入螺纹啮合段，影响螺纹的有效啮合长度，避免连接强度出现下降。

　　从实际应用场景来看，这类锁紧螺母的覆盖范围极广，小到民用电器的内部结构固定、自行车整车的部件连接，大到工业生产线的输送设备机架装配、工程机械的外部覆盖件固定、风力发电设备的辅助部件连接，只要是存在振动、不需要经常拆卸的螺纹连接部位，都能看到这类零件的身影。和金属自锁螺母相比，带非金属嵌件的锁紧螺母不会在螺纹表面留下压痕，多次拆装后只要嵌件没有出现过度磨损，依然能保持稳定的防松效果，而且不会因为金属间的咬合导致螺纹粘连，在一些需要适度维护、偶尔需要拆卸调整的部位，使用体验要优于全金属锁紧结构。

　　建模过程中需要注意细节结构的还原，比如六角棱边的倒角处理，不仅是为了去除加工毛刺，也能在装配时起到导向作用，让螺母更容易对准螺栓螺纹，避免起始拧入时出现错牙。内螺纹的起始端也需要做引导倒角，降低螺纹起始端的磕碰损伤概率，即便在安装时螺栓和螺母存在小幅的角度偏差，也能顺利导入螺纹段。嵌件和金属基体的结合面需要做限位结构，避免螺栓拧入时嵌件跟随螺栓转动，失去防松作用，通常在安装槽的侧壁会设计微小的滚花或者卡位凸点，保证嵌件和金属本体之间保持相对固定，所有的挤压力都作用在螺纹和嵌件之间，形成稳定的锁紧力矩。

　　在安装边界的考量上，这类螺母的轴向占用空间比同规格普通螺母高出一个嵌件的厚度，设计选型时需要核算螺栓的伸出长度，保证螺栓穿过被连接件后，有足够的长度穿过螺母的螺纹啮合段和嵌件段，避免出现啮合长度不足的问题。同时因为嵌件多为非金属材质，其工作温度范围存在一定限制，在高温工况下使用时需要核算嵌件材质的耐温能力，避免高温导致嵌件软化失去防松能力，这点在选型和设计校核时需要特别注意，不能直接替代高温场景下使用的全金属防松零件。在径向空间上，因为六角外形和普通标准螺母完全一致，所以只要能容纳同规格普通螺母的扳手空间，就可以满足这款锁紧螺母的装配要求，不需要额外扩大扳手操作空间，对原有结构的适配性非常好。
