商用车钢制轮辋结构三维设计模型

项目分类:通用机械零部件 发布时间:2021-12-04 ID:434424

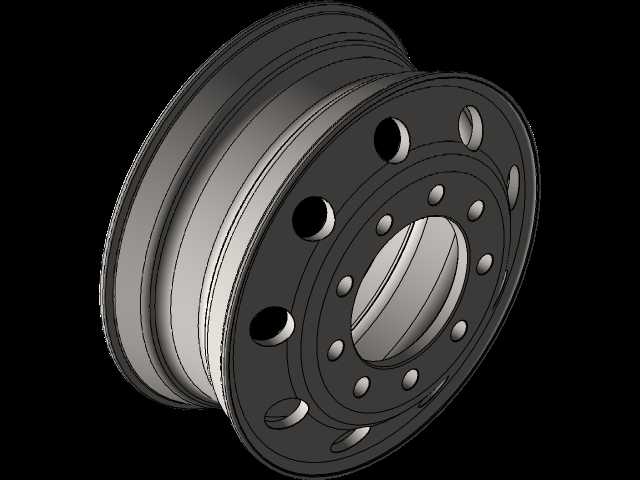

  • 商用车钢制轮辋结构三维设计模型

  轮辋作为车辆行走系统的核心承载部件,直接决定了轮胎的安装适配性与整车行驶的载荷传递可靠性,在商用车、工程作业车辆的行走机构设计中,轮辋的结构合理性直接关联轮胎使用寿命、行驶平顺性与重载工况下的结构安全。这款轮辋采用多件式钢制结构设计,适配重载商用车的大负荷使用场景,整体采用深槽轮辋的衍生结构,轮缘部位做了加厚圆弧过渡处理,能够在轮胎充气后提供足够的径向支撑力,避免车辆在急转弯、颠簸路面行驶时轮胎出现脱圈风险。从结构设计逻辑来看,轮辋的辐板部分采用等强度变厚度设计,靠近中心安装孔的区域厚度更大,向轮缘方向逐步做减薄处理,在保证整体结构强度的前提下尽可能降低旋转件的自重,减少车辆行走过程中的非簧载质量,提升悬架系统的响应效率。

  中心安装孔采用大直径通孔设计,适配商用车驱动桥、转向桥的轮毂轴头安装尺寸,周围均匀分布的螺栓孔采用沉孔加工结构,能够让轮毂固定螺栓的头部完全沉入孔内,避免螺栓突出与制动鼓、轮端装饰罩产生运动干涉。螺栓孔内侧均匀分布的小圆孔为轮辋的散热通风孔,车辆在连续制动工况下,制动鼓产生的大量热量可以通过这些通风孔快速散出,避免热量持续传递给轮胎导致胎温过高引发爆胎风险,同时这些通风孔也可以作为拆装时的操作孔,方便维修人员使用撬棍调整轮辋的安装对位。轮辋的胎圈座部位采用标准的15度锥面设计,与轮胎胎圈的锥面完全贴合,在轮胎充气压力作用下能够实现自动对中,保证车轮旋转时的动平衡精度,减少高速行驶时的车轮抖动问题。

  设计过程中需要严格控制轮辋的各部位形位公差,尤其是胎圈座的圆度、辐板安装面的平面度,以及各螺栓孔的位置度,若公差超出范围,会导致轮胎安装后出现偏磨、车轮转动时跳动量过大的问题,严重时还会导致行驶过程中车轮螺栓断裂。从安装边界来看,这款轮辋的轴向安装尺寸需要匹配桥壳的轮端突出长度,保证轮辋安装后与制动气室、钢板弹簧、转向拉杆等周边部件保留足够的运动间隙,避免车辆在满载压缩、转向极限位置时出现部件刮碰。在实际选型应用中,这类钢制轮辋相比铝合金轮辋具备更高的抗冲击能力,在工地、矿山等非铺装路面行驶时,即使受到路面碎石的冲击、重载情况下的颠簸挤压,也不容易出现开裂变形的问题,更适合重载工况下的商用车辆使用。

  建模过程中需要重点还原轮辋各部位的圆角过渡细节,尤其是辐板与轮辋本体焊接的位置,这些应力集中区域的圆角处理直接影响后续有限元分析的结果准确性,若忽略这些工艺圆角,仿真计算得出的应力值会远大于实际工况下的真实应力,导致设计冗余过大增加不必要的生产成本。轮辋的轮缘高度、槽深尺寸都严格遵循对应轮胎规格的安装标准,既保证轮胎拆装时的操作便利性,也能在轮胎缺气状态下提供足够的侧向支撑,避免轮胎直接滑入轮槽导致车辆瞬间失控。
