带活动弹簧结构的车用减震部件设计

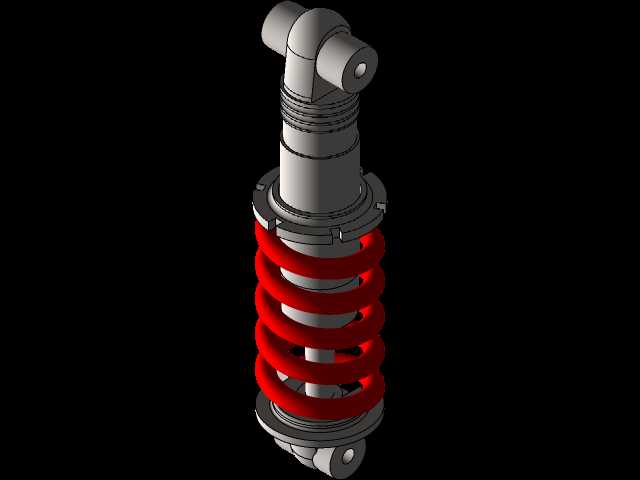

　　这类带活动弹簧的减震部件，核心应用场景覆盖乘用车辆、非道路作业机械、轻型代步载具的悬架系统中，也可适配部分需要缓冲隔振的工业设备支撑点位，承担路面冲击载荷的缓冲、车身姿态稳定控制、振动能量耗散的核心作用。从实际工况来看，当承载端受到垂直方向的冲击载荷时，外部的螺旋活动弹簧首先承接瞬时冲击载荷，通过自身的弹性形变将刚性冲击转化为平缓的弹性力释放，内部的阻尼结构则配合弹簧完成振动能量的耗散，避免弹簧出现反复的余振，保证承载端的姿态稳定。

　　设计过程中首先要明确安装边界，上下两端的铰接吊耳结构分别对应车架与行走机构的安装点位，铰接孔的同轴度公差需要控制在合理范围内，避免安装后出现附加弯矩导致部件偏磨。活动弹簧的设计采用变节距适配思路，在静载工况下弹簧的有效圈数保持稳定，承载额定载荷时的压缩量匹配悬架的设计行程，当冲击载荷超过额定阈值时，弹簧的密圈部分逐渐并圈，整体刚度呈现非线性提升，避免弹簧出现并圈冲击或者过载压并失效。弹簧的上下端设置有定位挡圈结构，挡圈与阻尼筒的外壁保留合理的配合间隙，既可以限制弹簧的径向窜动，避免弹簧在往复运动过程中出现偏斜剐蹭阻尼筒外壁，也不会因为间隙过小导致运动卡滞。

　　阻尼筒的外壁做了阶梯式的结构设计，上部的导向段与上端铰接座做一体化结构设计，保证活塞杆的运动直线度，下部的限位台肩承担弹簧压缩到极限行程时的硬限位作用，避免弹簧过载失效。上下铰接端都采用了带衬套安装位的鱼眼结构设计，适配安装点位的小幅角度偏转，补偿车架与行走机构之间在跳动过程中出现的相对角度变化，避免减震部件承受额外的弯曲载荷。

　　从安装尺寸边界来看，部件的总长度在静载状态下匹配悬架的设计静行程，最大压缩长度对应悬架的上跳极限，最大拉伸长度对应悬架的下跳极限，弹簧的外径尺寸需要预留足够的周边安装间隙，避免悬架跳动过程中弹簧剐蹭周边的车架结构或者管线。弹簧的表面做了防锈涂覆处理，适配户外多尘、多雨的使用工况，阻尼筒的外露活塞杆部分设置有防尘罩结构，阻挡泥沙、灰尘进入阻尼密封结构，延长密封件的使用寿命。

　　在建模过程中需要重点关注弹簧的活动配合关系，弹簧与上下挡圈之间保留轴向的活动余量，模拟实际工况下弹簧的往复压缩、拉伸过程中的形变状态，铰接端的转动自由度需要完全释放，还原真实的安装运动状态。阻尼筒的各段同轴度需要严格控制，导向段与活塞杆的配合公差选用间隙配合，保证运动顺畅无卡滞，密封槽的尺寸匹配标准密封件的安装尺寸，保证密封性能可靠。这类减震结构相比固定刚度的减震部件，能够更好地适配复杂路况下的变载荷冲击，在平缓路面保持较低的刚度提升乘坐舒适性，在颠簸路面遇到大冲击时自动提升刚度，避免悬架击穿，兼顾舒适性与承载能力。
