自锁式推钮美工刀三维结构设计

　　日常办公、装修施工、物料裁切场景里，这类推钮式美工刀是普及率极高的手动裁切工具，从纸张裁切、壁纸修边到薄塑料片、胶带分切都能适配，相比固定式刀片的裁切工具，可伸缩的刀片结构能在非使用状态下将刀片完全收纳进壳体内部，大幅降低携带、存放过程中的划伤风险。

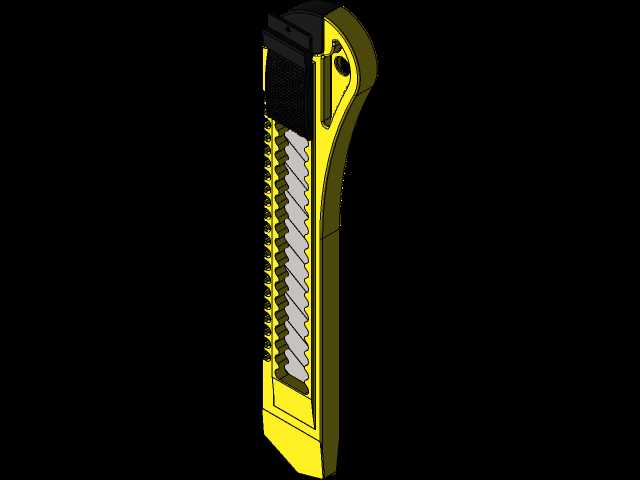

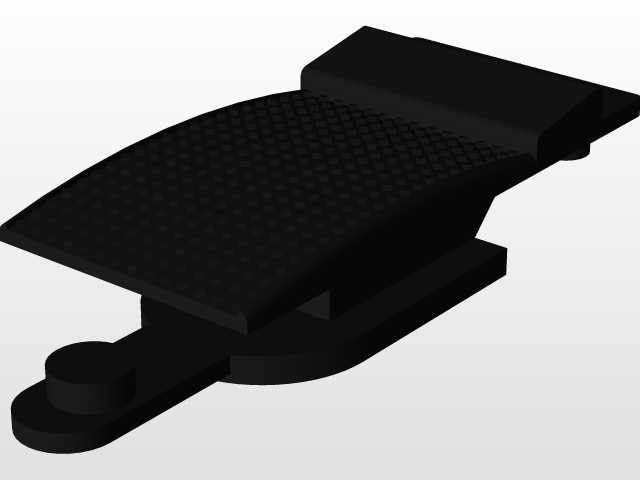

　　从结构设计逻辑来看，这款美工刀采用分体式卡扣壳体结构，外壳主体选用工程塑料注塑成型，兼顾握持强度与轻量化需求，表面做了防滑纹理处理，握持区域的弧度完全贴合人手握持时的掌指曲线，长时间施力裁切也不会出现硌手的问题。刀片伸缩的控制核心是中部的黑色推钮，推钮内侧设置有与刀片定位齿槽匹配的卡合结构，推动推钮时可带动刀片沿壳体内部的导向槽滑动，推钮表面的网格滚花结构能增大手指接触的摩擦力，即便手上沾有少量粉尘、污渍也能顺畅推动调节刀片伸出长度，推钮滑动到对应位置后卡齿自动卡入刀片的定位槽，实现刀片伸出长度的多档位锁定，裁切过程中不会出现刀片回缩、移位的问题，保证施力裁切时的稳定性。

　　壳体尾部设置有可拆卸的尾盖结构，内置备用刀片存储仓，当前端刀片出现刃口磨损、崩缺时，可拆下尾盖取出备用刀片快速更换，无需额外准备配件收纳容器，适配日常高频使用的损耗替换需求。尾端预留的挂孔结构，可配合挂绳、安全钩将刀具挂在工具腰带、工位挂架上，方便高空作业、移动施工场景下的随取随用，避免工具滑落遗失。刀片选用标准规格的梯形分段折断式美工刀片，每段刃口磨损后可沿预设的压痕折断，露出全新的锋利刃口，无需整体更换刀片，降低耗材使用成本。

　　从安装边界与尺寸适配来看，壳体内部的导向槽宽度与标准美工刀片厚度做了间隙配合设计，单边间隙控制在0.1mm以内，既保证刀片滑动顺畅无卡滞，又不会因间隙过大导致刀片晃动、裁切走偏。推钮的滑动行程与刀片最大伸出长度做了限位设计，最大伸出长度不超过25mm，避免刀片伸出过长导致受力弯折、断裂的风险。壳体的壁厚设计在2mm左右，在保证抗摔、抗挤压强度的前提下，尽可能控制整体重量，整刀重量控制在50g以内，长时间手持操作也不会产生明显的负重感。

　　在实际功能适配层面，这款美工刀的结构设计充分考虑了不同场景的使用需求：办公场景下裁切纸张、卡纸时，可将刀片伸出长度调至10mm以内，保证裁切精度同时避免误划；装修场景下裁切壁纸、美纹纸时，可将刀片伸出长度调至15-20mm，适配较厚材料的裁切深度需求；工业生产场景下裁切薄塑料片、橡胶垫片时，锁定结构可承受更大的轴向推力，不会因为施力过大导致推钮滑脱。壳体前端的刀片出口处做了收口导向结构，刀片伸出时始终保持与壳体基准面平行，裁切直线度更高，不会出现刀片偏摆导致的裁切毛边、斜口问题。

　　从建模实现的角度来看，这款产品的结构拆分清晰，壳体部分可通过曲面建模完成握持弧度的构建，再通过抽壳、卡扣特征的添加完成内部腔体与装配结构的设计；推钮与刀片的配合部分需要重点做干涉检查，保证推钮滑动全程与刀片齿槽的卡合深度一致，不会出现卡滞、脱扣的问题；内部的刀片导向筋位需要做拔模处理，适配注塑生产的脱模需求，所有棱角位置都做了R0.5以上的圆角处理，避免生产、使用过程中出现应力集中开裂的问题。
