交错齿式可拆卸旋转合页结构设计

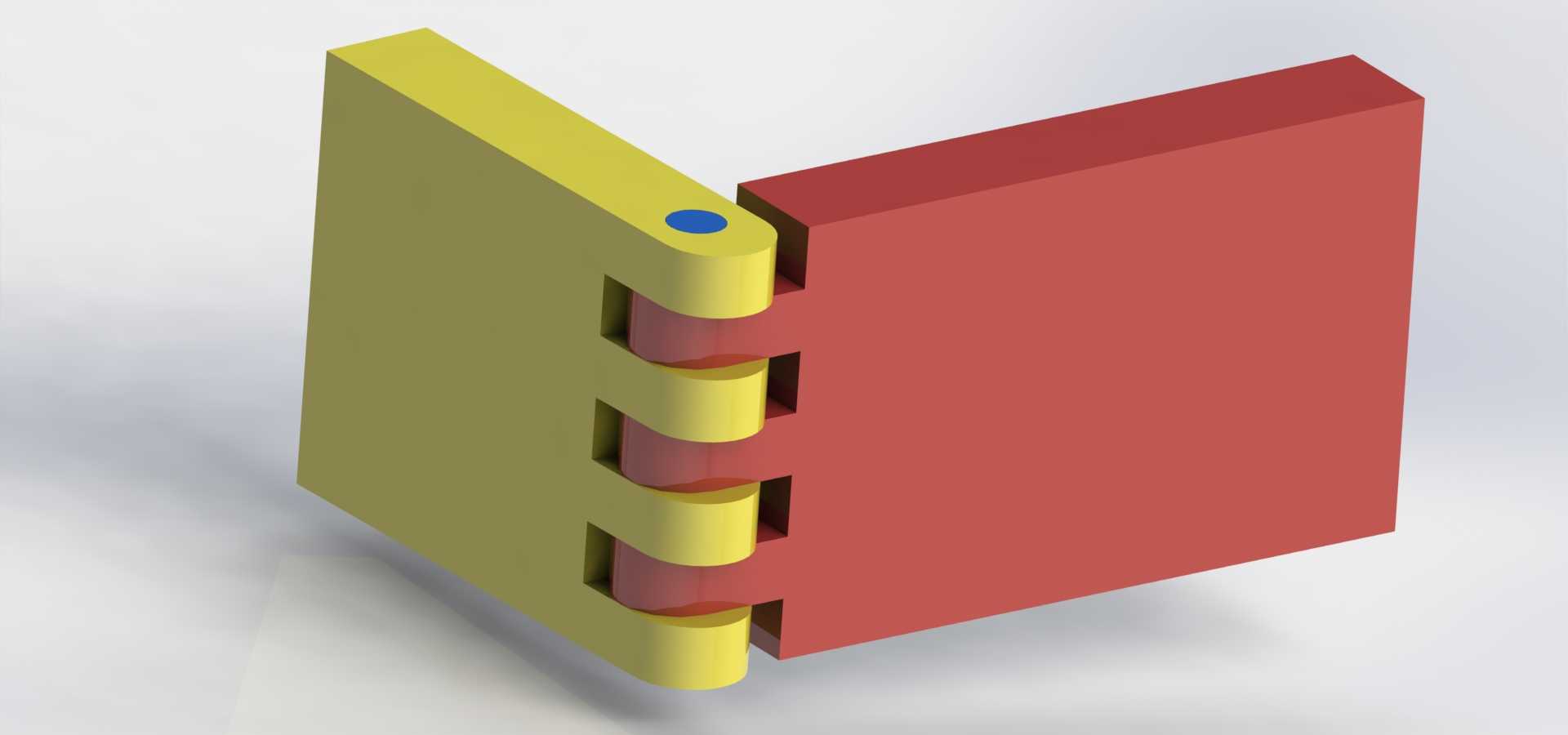

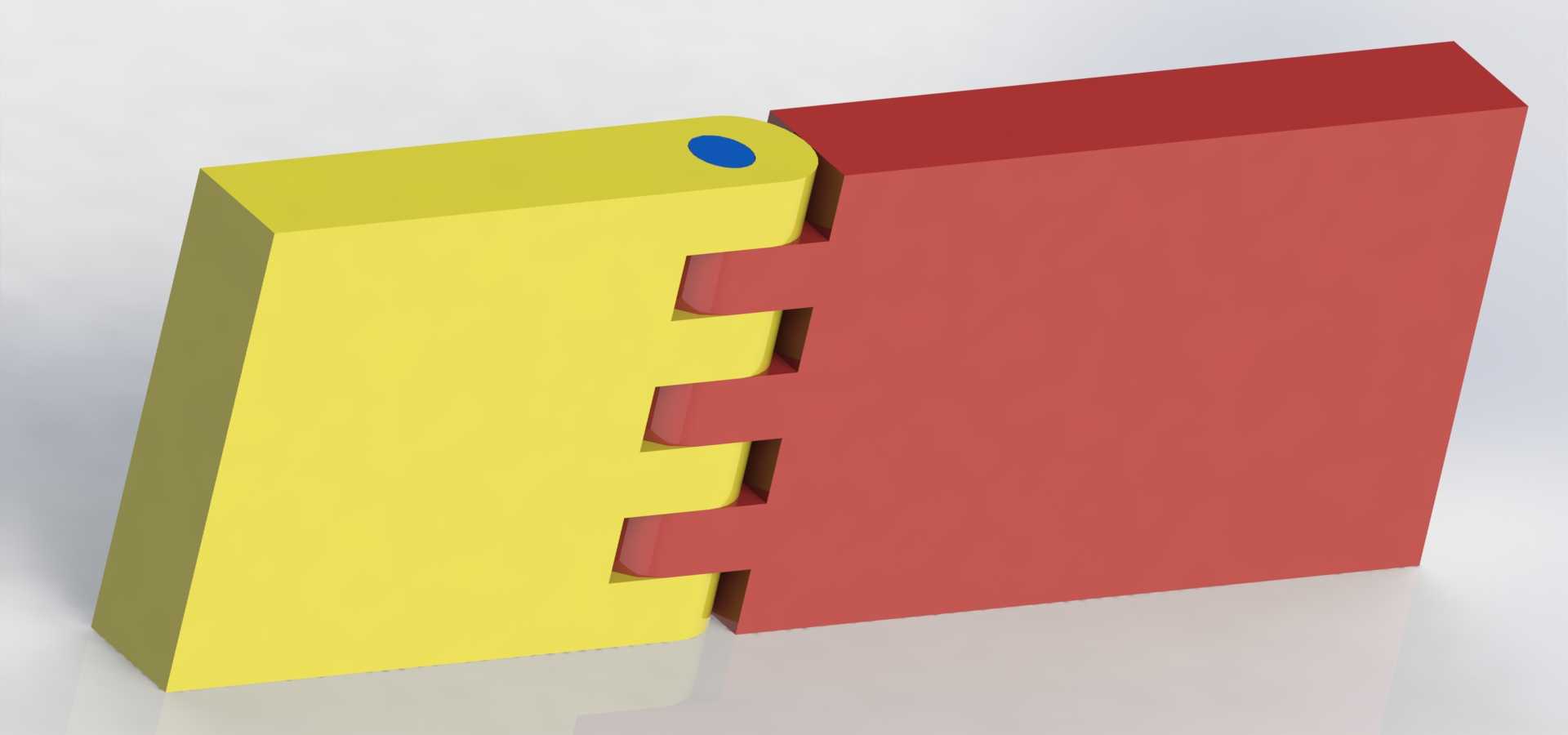

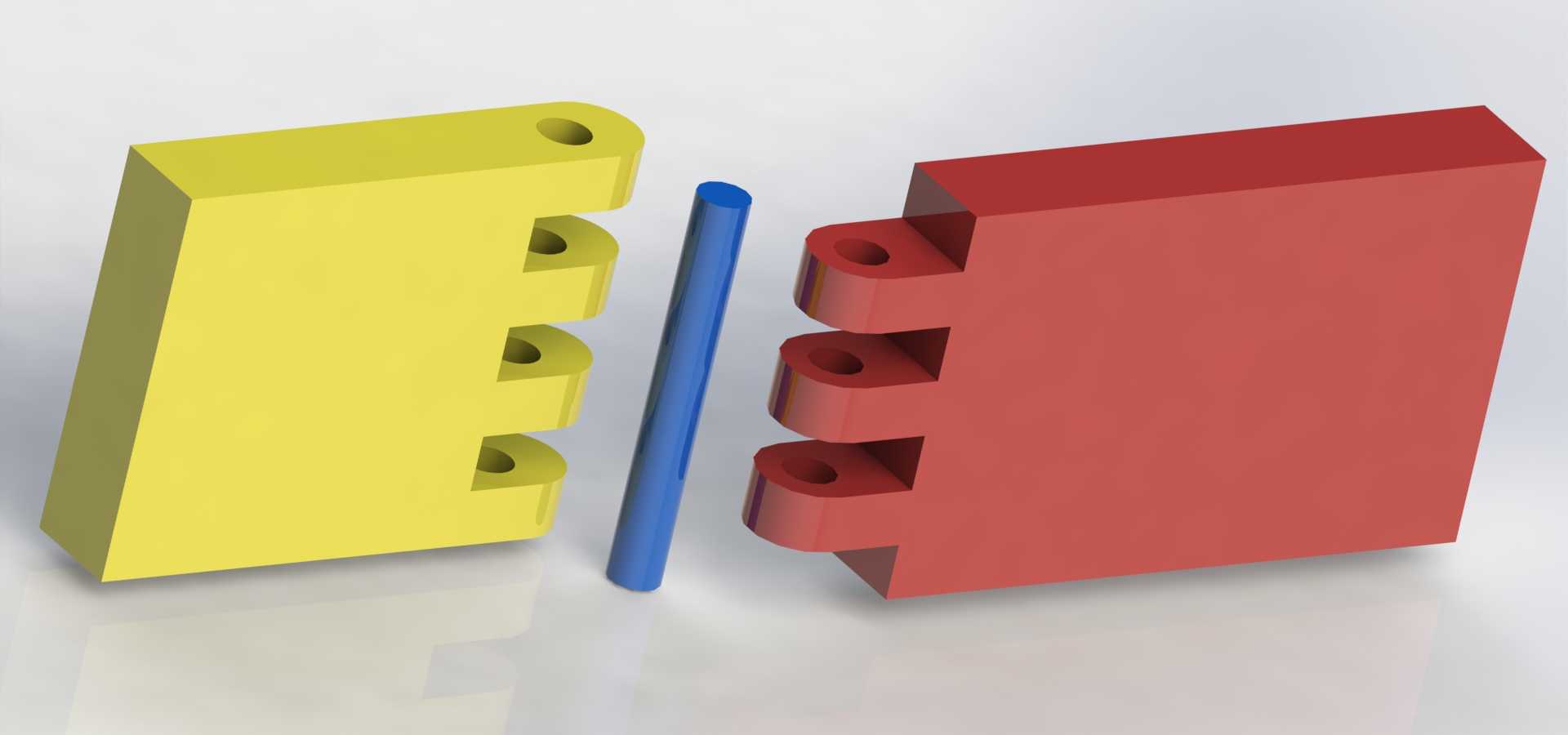

　　这类交错齿结构的旋转铰链，常被用在需要频繁开合、且对连接对位精度有一定要求的可拆卸防护结构上，比如小型设备的检修舱门、非标工装的快拆防护挡板、实验室小型试验装置的开合罩体，相比传统的穿轴合页，它的拆装不需要额外抽出销轴，只要将两个合页片的齿位对齐就能完成装配，对位容错率比普通平口合页高不少，在现场维护需要快速拆除门板的场景下，能省去不少拆装销轴的辅助时间。从结构设计逻辑来看，两个合页基体分别对应固定侧和活动侧，固定侧的基体上伸出多道间隔分布的卡齿，活动侧的卡齿刚好嵌入固定侧卡齿的间隙中，所有卡齿的同轴位置预留了销轴安装孔，销轴压入后就能限制两个合页片的径向位移，仅保留绕销轴轴线的旋转自由度，图中销轴端部的蓝色限位结构，

　　是用来防止销轴在反复开合过程中从孔位窜出脱落的，一般可以采用卡簧、紧定螺钉或者端盖铆压的形式实现，具体根据使用场景的振动等级选择。设计这类铰链的时候，首先要确认安装边界：两个合页片的安装基面都是平面，固定侧一般通过螺栓或者沉头螺钉连接在设备的框架基体上，活动侧连接在门板或者罩体上，安装时需要保证两个合页片的卡齿端面在合页闭合状态下留有0.1到0.2毫米的轴向间隙，避免开合过程中齿面发生摩擦卡滞；旋转角度的限位可以根据需求在卡齿的接触面上做止口设计，常规的防护门应用场景下，旋转角度一般设置在0到120度之间，避免门板开合角度过大碰撞到周边的管线或者操作部件。卡齿的厚度和间隙配合公差需要重点把控，一般小尺寸的这类铰链，

　　卡齿厚度取3到5毫米，齿间间隙比齿厚大0.05到0.1毫米，既能保证装配时的顺畅度，又不会因为间隙过大导致合页开合时出现径向晃动，影响门板的密封性能；如果是用在有一定承重要求的场景，卡齿的数量可以适当增加，通过增大接触受力面积来降低单位面积的压强，避免长期承重后卡齿出现变形磨损。销轴的直径选择要结合合页的整体承重来计算，一般销轴的剪切强度安全系数取3以上，材质可以选用不锈钢或者调质碳钢，根据使用环境的防腐要求确定，卡齿和基体的连接位置要做圆角过渡，避免应力集中导致反复开合过程中齿根位置出现疲劳断裂。这类铰链相比传统的外露式合页，闭合状态下卡齿是互相嵌合的，整体外观更平整，没有突出的连接结构，在一些对外观平整度有要求的设备外罩上使用，

　　不会因为突出的合页结构积灰或者勾挂操作人员的衣物，安全性更好。另外在做三维建模的时候，要提前模拟开合过程的运动干涉，检查在最大旋转角度下，两个合页片的基体、卡齿以及安装用的螺钉头之间是否存在碰撞，尤其是当门板厚度较薄的时候，活动侧合页片的安装螺钉不能突出到旋转路径范围内，否则会导致开合卡滞。安装孔的位置要距离合页边缘留有足够的距离，避免安装时螺栓孔距离边缘太近导致基体开裂，一般孔边距取螺栓直径的1.5倍以上即可。如果是用在有密封要求的舱门上，还可以在合页的旋转轴位置加装防尘密封圈，避免粉尘或者水汽从轴孔位置进入设备内部，这时候轴孔的配合公差要适当调整，预留出密封圈的安装空间。
