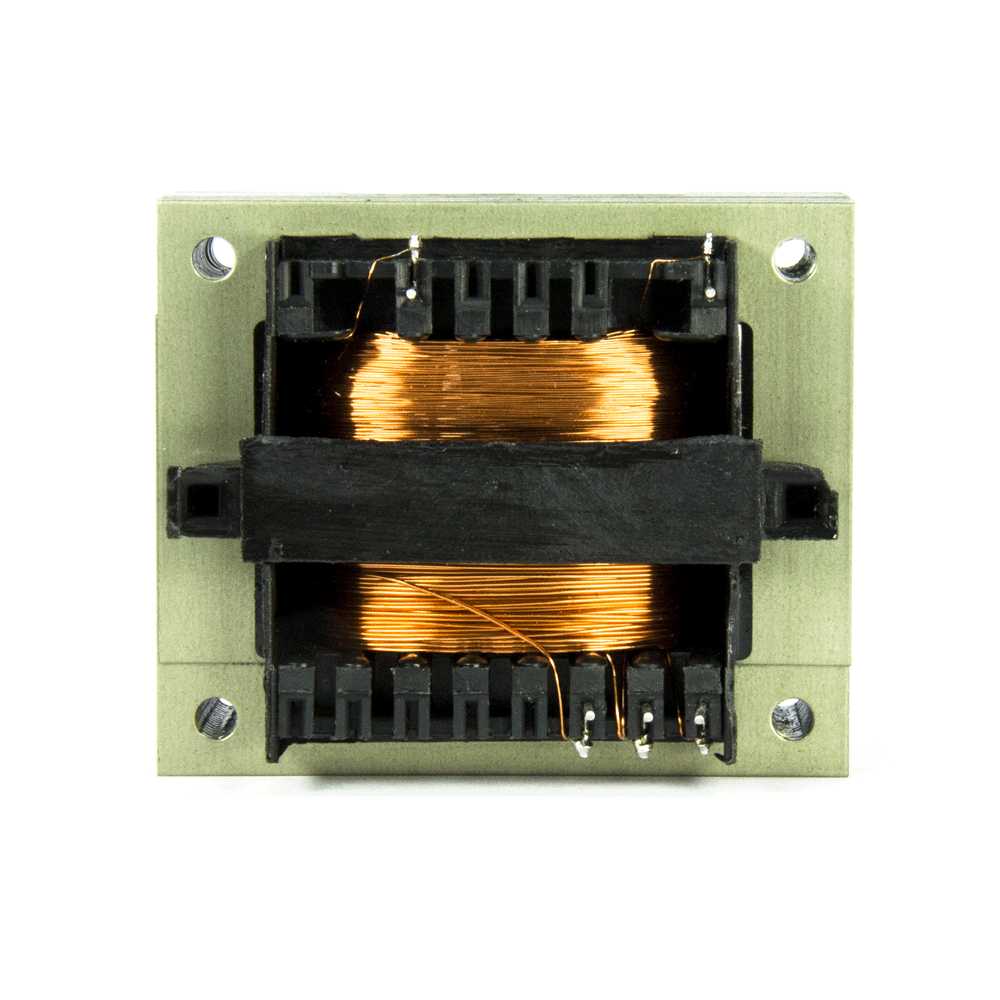

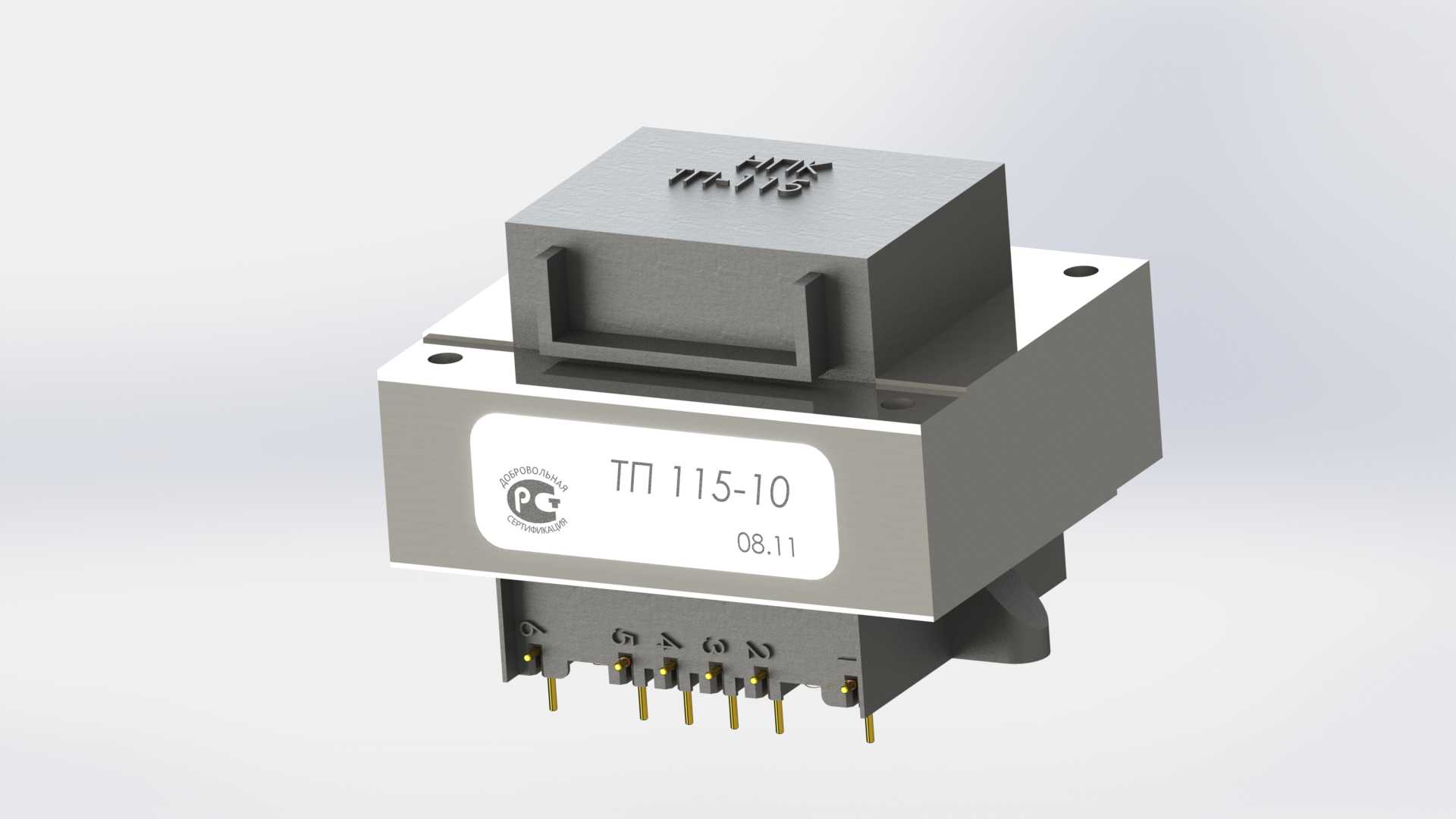

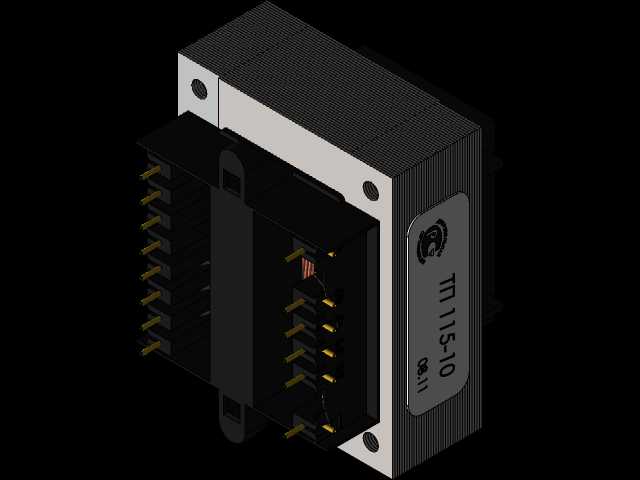

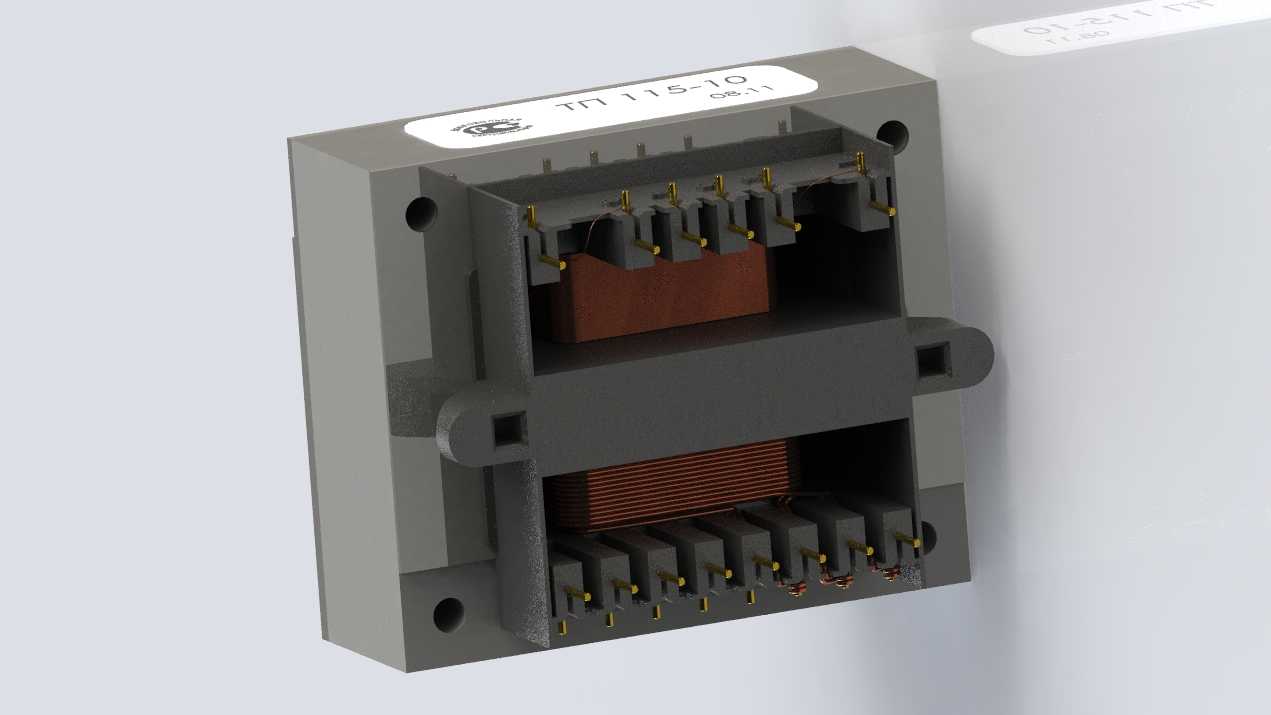

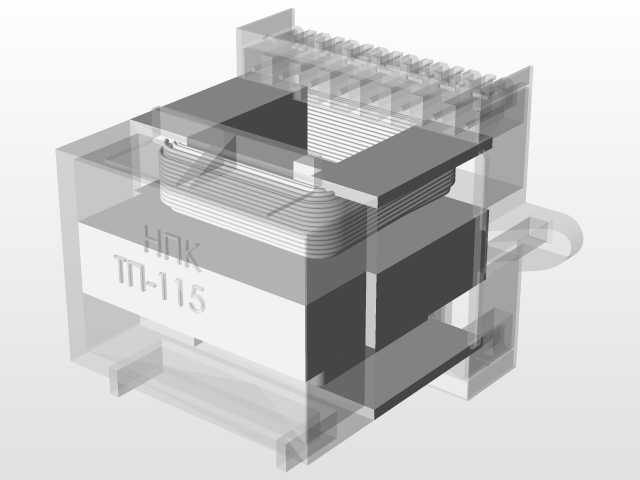

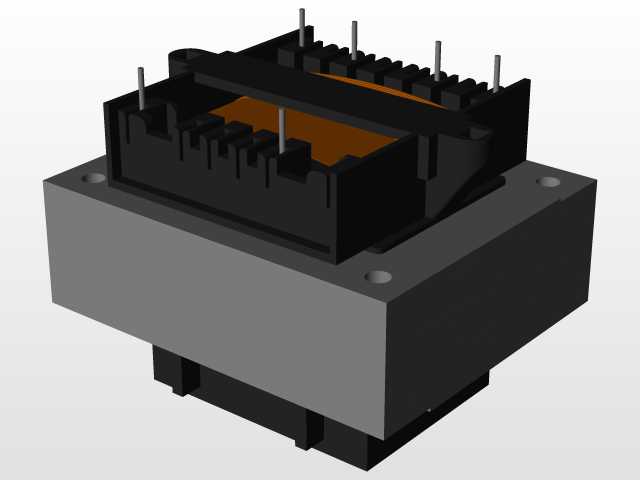

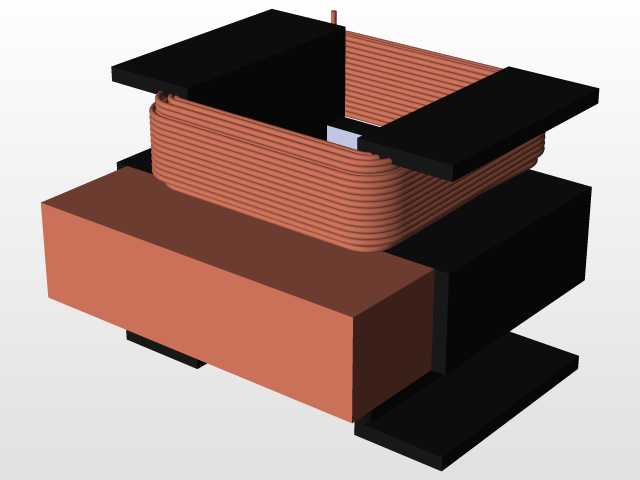

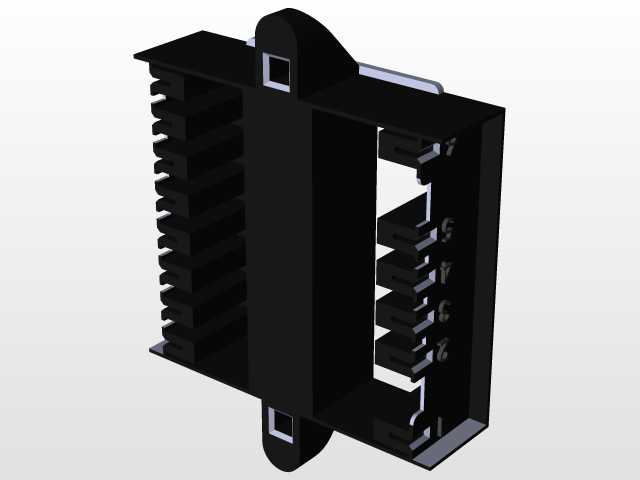

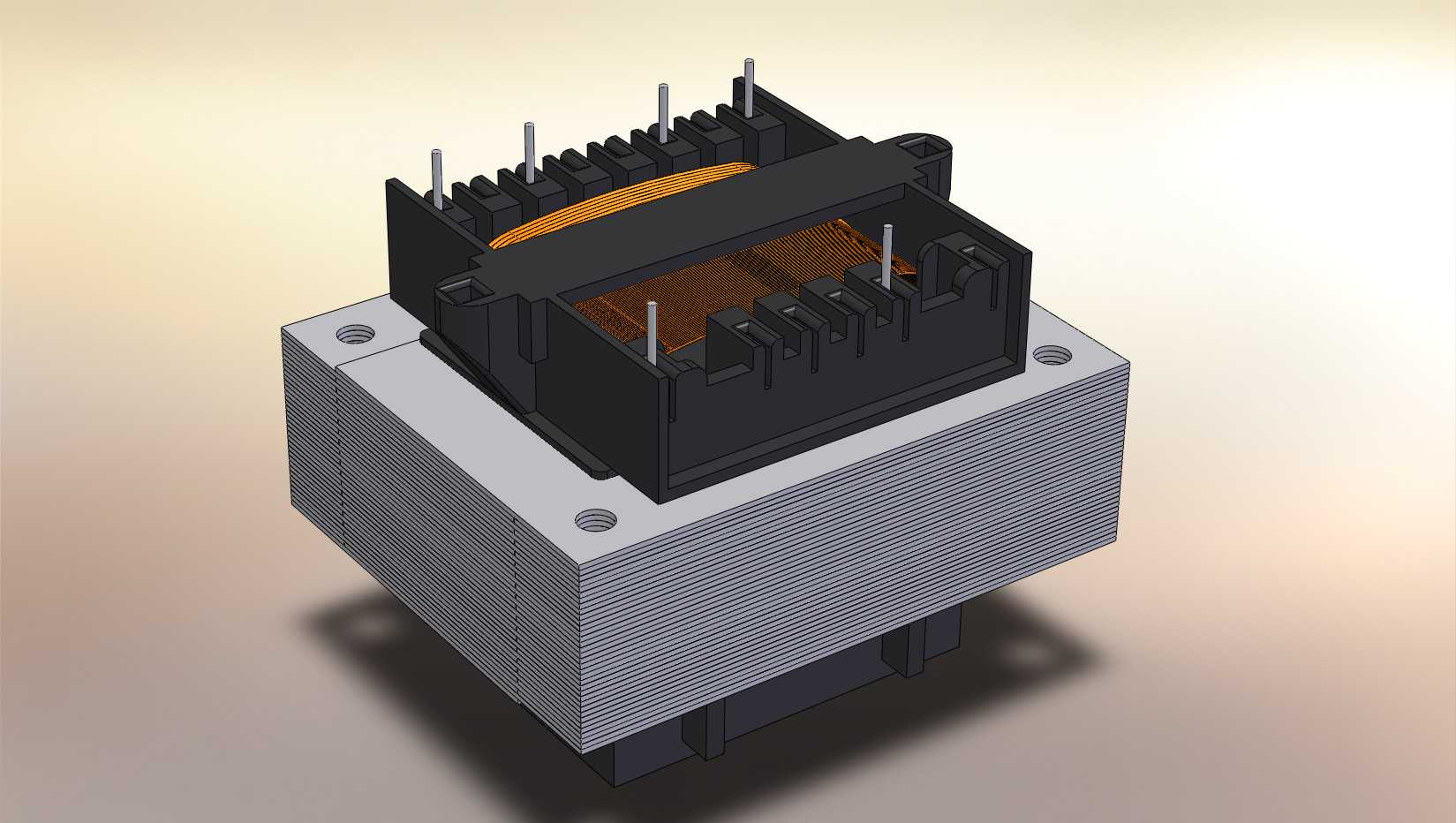

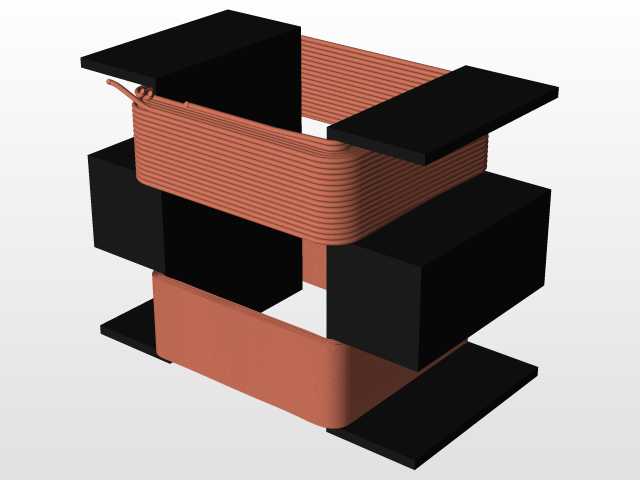

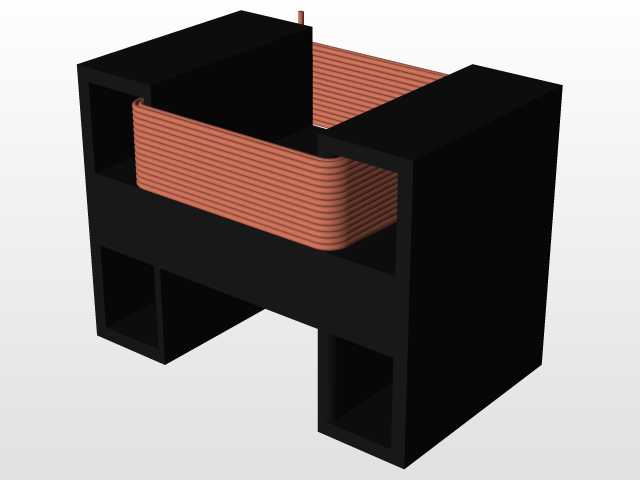

这款插针式小型电源变压器,主要面向小功率低压供电场景设计,常见于民用小家电控制板、工业小型传感模块供电回路、仪器仪表内置供电单元中,承担交流电压幅值转换、电气初次级隔离的核心作用,是小功率AC-DC供电链路前端的核心电磁元件。从结构设计逻辑来看,整体采用EI型叠片铁芯结构,铁芯冲片选用常规高导磁硅钢片叠压而成,叠片组外部设置绝缘骨架承担绕组绕制载体与绝缘隔离作用,初级绕组与次级绕组分层绕制在骨架的绕线槽内,层间设置绝缘聚酯薄膜做耐压隔离,绕组引出端直接连接到骨架底部的插针上,省去了外接引线的焊接工序,适配PCB板直插焊接的安装工艺,能大幅提升板级装配的生产效率。外形结构上,主体分为上下两个部分,上部为铁芯叠装后的突出段,

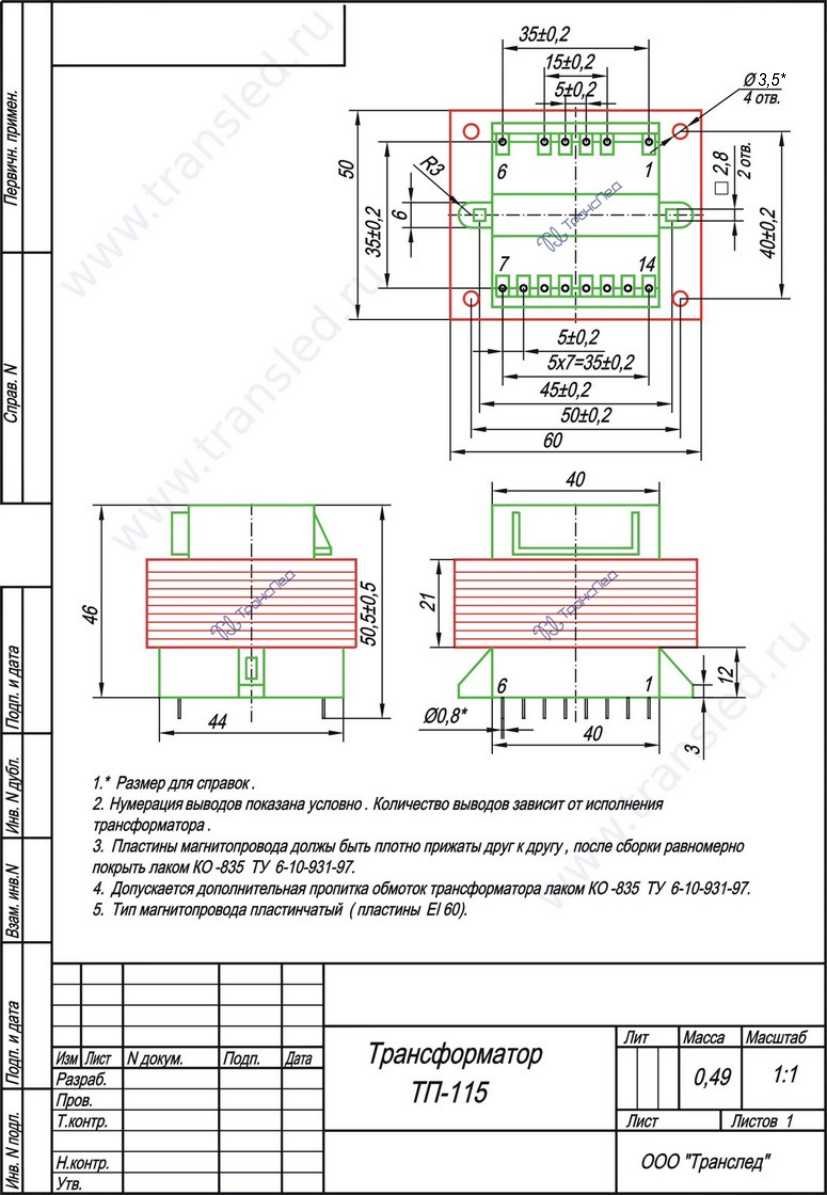

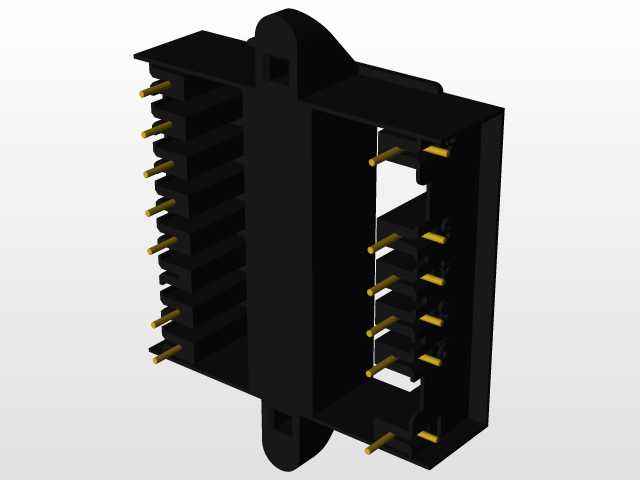

下部为绕组与骨架基座,基座底部伸出多根镀金插针,插针的排布间距严格遵循PCB板通用安装孔距规范,横向与纵向的安装孔位偏差控制在0.1mm以内,能直接适配常规波峰焊工艺的生产要求,不需要额外做孔位修正。安装边界方面,整体外轮廓的长宽高尺寸适配小功率设备的内部安装空间,基座两侧设置有带安装孔的固定翼,既可以通过插针直接焊接在PCB板上实现固定,也可以通过固定翼的安装孔用螺丝锁附在设备内部的安装柱上,两种安装方式兼容不同的设备结构设计需求。从功能特性来看,这款变压器的绕组设计针对小功率供电场景做了优化,初次级绕组的线径根据额定电流做了匹配选型,绕组的匝数比严格对应输入输出电压的变比要求,铁芯的磁通量密度选取在硅钢片的线性工作区间,
避免空载状态下出现过高的空载电流,同时绕组的绝缘等级满足常规电气设备的耐压要求,初次级之间的绝缘耐压能覆盖民用与一般工业设备的安规要求。在实际建模过程中,需要重点关注绕组与铁芯的装配间隙,骨架与铁芯的配合公差要控制在合理范围,既要保证铁芯插装时的顺畅度,也要避免间隙过大导致工作时出现电磁振动噪音;底部插针的位置度是建模时的核心管控点,插针的伸出长度、直径、相对位置都要和实际生产的物料参数一致,否则会出现PCB板插装时无法对位的问题;外壳上的标识区域做了凹陷设计,用于粘贴产品参数标签,建模时该区域的平面度要做管控,避免标签粘贴时出现翘边问题。另外,这款变压器的散热结构没有设置额外的散热片,
依靠自身外壳与绕组的自然散热满足额定功率下的温升要求,所以建模时绕组与外壳之间的间隙要符合实际工艺的绝缘距离要求,不能为了压缩整体尺寸而缩小绝缘间隙,避免出现耐压不足的安全隐患。在实际选型应用中,这类插针式变压器通常用于功率在几十瓦以内的供电场景,相比开关电源模块,它的抗干扰能力更强,EMI特性更好,不会产生高频开关噪声,适合对供电纹波要求较高的模拟信号采集类设备使用,同时结构简单可靠,故障率低,在长周期运行的工业控制类小设备中应用十分广泛。
