带锁紧螺母法兰面支柱连接适配结构

　　在各类工业装配场景里，这类支柱适配结构常出现在需要实现不同直径支柱对接、同时需要轴向锁紧防松的工位上，比如自动化生产线的型材支架拼接、检测设备的支撑柱转接、工装夹具的定位柱延长等场景，都能见到这类结构的实际应用。从实际使用需求出发，这类适配件的核心作用是解决两端不同规格支柱的同轴连接问题，同时通过自带的法兰结构实现端面限位，配合六角锁紧螺母完成轴向位置的固定，避免设备运行过程中因为振动、负载变化出现连接松脱、轴向窜动的问题。

　　设计这类结构的时候，首先要考虑的是同轴度公差控制，两端的插接轴段与中间的法兰基准面需要保证足够的同轴度，避免安装后出现支柱偏斜，影响整体支撑结构的受力稳定性。中间带滚花的法兰盘，一方面是增大端面接触的摩擦力，在和被连接件端面贴合的时候，滚花齿牙可以嵌入接触件表面，起到辅助防转的作用，另一方面这个法兰盘也作为安装时的轴向定位基准，控制插接深度，避免插接过深顶坏内部结构或者插接过浅导致连接强度不足。

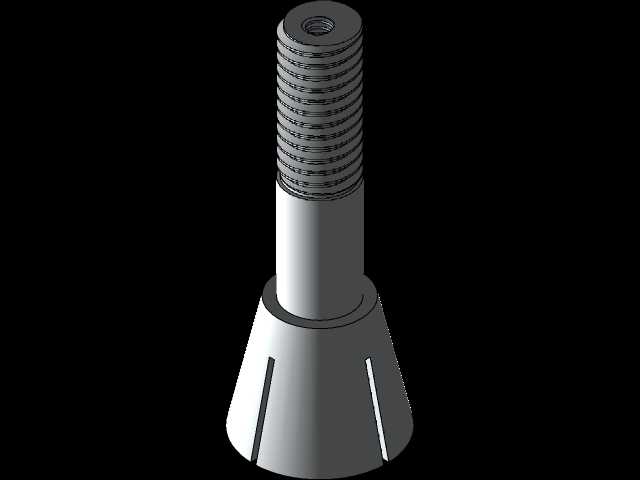

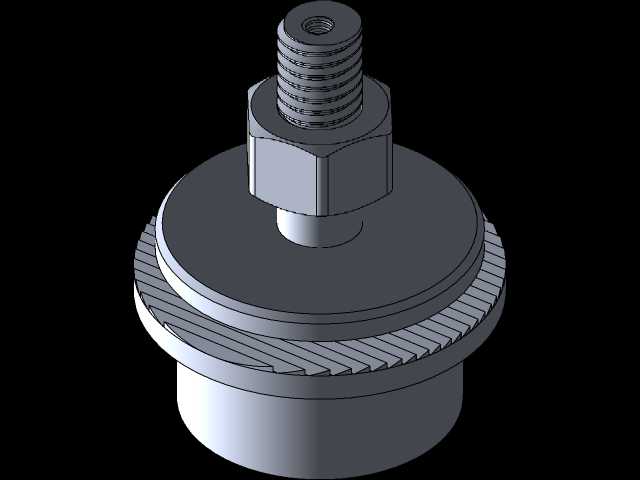

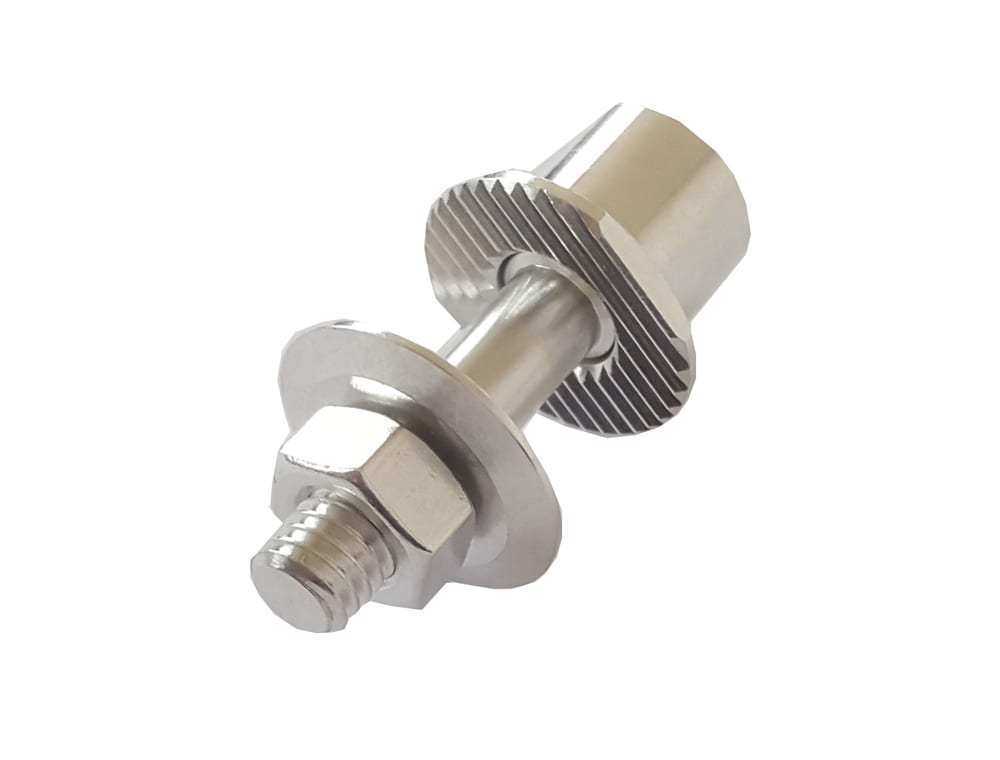

　　从结构细节来看，一端的外螺纹段是配合六角螺母使用的，安装时先将适配件插入待连接的支柱安装孔，让滚花法兰端面贴紧安装基面，再套上平垫之后拧入六角螺母，通过螺母的预紧力将整个适配件牢牢固定在基面上，平垫的作用是分散螺母对基面的压应力，避免拧紧螺母时刮伤安装面，同时也能起到一定的防松效果。另一端的光轴插接段，是用来对接另一根支柱的内孔，这个轴段的直径公差一般选取过渡配合或者小间隙配合，既保证插接的时候能够顺利装入，又不会因为间隙过大出现连接晃量。

　　关于安装边界的尺寸设计，需要重点关注几个参数：首先是螺纹段的长度，要保证螺母拧紧之后能够露出2-3个螺距，既保证足够的螺纹啮合长度，又不会因为螺纹过长导致螺母拧到位后还有多余的螺纹段干涉其他部件；其次是滚花法兰的外径，要比安装孔的直径大出足够的尺寸，一般单边至少留出3-5mm的压接宽度，保证法兰端面有足够的接触面积承受预紧力，不会因为压接面积过小导致基面被压溃；还有光轴插接段的长度，要匹配对接支柱的内孔深度，保证插接后对接端面能够和法兰端面完全贴合，避免出现悬臂过长导致的受力弯折问题。

　　在实际选型应用的时候，还要考虑使用场景的负载情况，如果是承受径向载荷的场景，需要适当加大光轴段的直径，提升轴段的抗弯折强度；如果是经常需要拆装调整的场景，滚花法兰的齿牙不要做的过于尖锐，避免多次拆装后刮伤安装基面影响定位精度；如果是在有振动的工况下使用，可以在螺母和垫片之间增加防松垫圈，进一步提升连接的可靠性。这类适配结构的材质一般选用不锈钢或者碳钢镀锌处理，不锈钢材质适合在潮湿、有腐蚀的工况下使用，碳钢镀锌的成本更低，适合普通干燥的工业环境使用，表面处理的质量直接影响零件的使用寿命，需要保证镀层均匀没有漏镀，避免使用过程中出现锈蚀卡滞的问题。

　　从建模的角度来说，绘制这类零件的时候要重点注意螺纹收尾的结构，不要把螺纹直接画到轴肩位置，要留出足够的退刀槽或者螺纹收尾长度，符合实际机加工的工艺要求；滚花结构的建模不需要完全还原每一个齿牙的细节，在装配场景下可以用纹理贴图代替实体齿牙，减少模型的面数提升运行效率，但是如果是用于加工出图的模型，就需要准确标注滚花的模数、齿距参数，保证加工出来的零件符合设计要求。六角螺母和平垫属于标准件，建模的时候可以直接调用对应规格的标准件模型，不需要重复绘制，但是要注意匹配螺纹的规格，保证螺母和螺纹段能够正确装配，不会出现干涉或者啮合长度不足的问题。

　　这类结构看似简单，但是在实际设备装配中起到的作用非常关键，很多设备出现的支撑不稳、连接松脱问题，往往都是因为这类转接件的设计尺寸不合理、安装预紧力不足导致的，在设计的时候需要结合实际的安装空间、负载大小、工况条件综合确定各个尺寸参数，不能直接照搬通用规格，否则很容易在使用过程中出现故障。
