燕尾式交错咬合木构件拼接结构

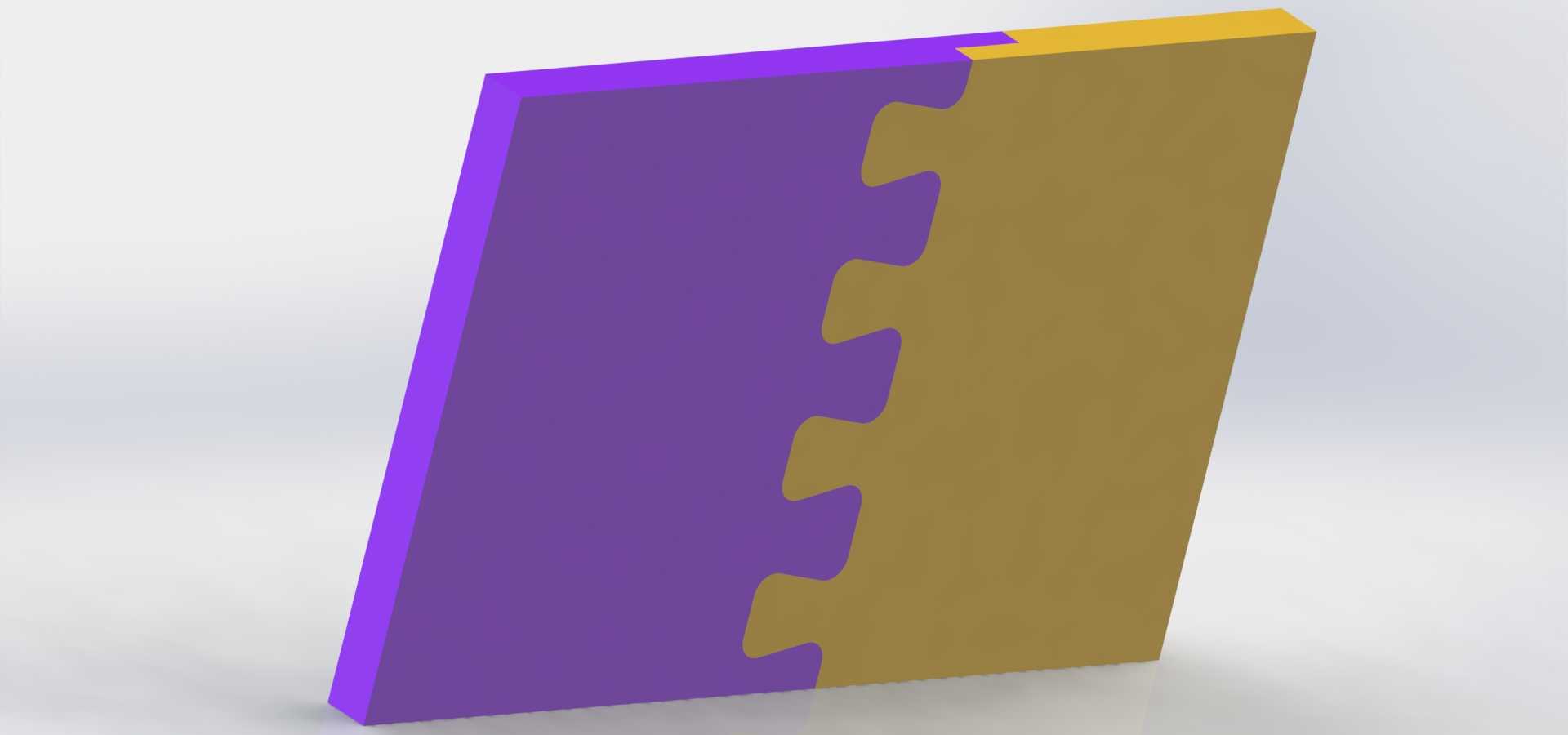

　　这类燕尾重叠咬合结构，最早脱胎于传统木工燕尾榫的衍生设计，在现代定制家具、模块化展具、快装木质围护结构的生产场景中应用十分广泛。不同于传统单向燕尾榫只能限制单方向位移的特性，这种交错排布的连续咬合齿形，能在两块板件完成拼合后，同时限制垂直于拼接面的分离位移、沿拼接缝长度方向的滑移位移，仅保留沿齿形导向方向的装配滑动自由度，不需要额外加装金属连接件就能实现板件之间的可靠定位，在无胶装配的快装场景中优势格外突出。

　　从实际使用的工况来看，这种结构常被用在展会可拆卸展板拼接、定制柜体无钉侧装、木质包装箱体板快速组装、户外木作护栏板块对接等场景，尤其是需要反复拆装、现场不允许使用粘接剂或金属紧固件的作业环境，这种咬合结构能大幅降低现场安装的操作门槛，普通作业人员不需要掌握传统榫卯的精细修配技能，只要对准齿形导向方向推入就能完成拼接，拼合后接缝均匀严密，不会出现传统平接容易错位、翘边的问题。

　　设计这类结构的时候，首先要明确齿形的倾斜角度，角度过小会导致拼接后锁止力不足，受横向外力时容易松脱，角度过大则会增加装配时的推入阻力，甚至在推入过程中出现齿根应力集中导致木质基材崩边的问题，常规中密度纤维板、实木拼接板应用场景下，齿面倾斜角控制在75到80度区间最为合适，既能保证足够的锁止摩擦力，又不会给装配造成额外阻碍。其次要注意齿形的排布节距，节距过密会增加CNC切割的走刀次数，降低加工效率，同时齿根宽度过小会降低结构的抗剪切强度，受外力冲击时容易断齿；节距过大则会降低拼接后的整体刚性，板件受弯时接缝处容易出现可见缝隙，常规15到18毫米厚度的板材使用场景下，单齿长度控制在20到25毫米，齿顶与齿根的宽度差控制在3到4毫米，就能兼顾加工效率与结构强度。

　　关于安装边界的尺寸控制，两块拼接板件的齿形区域需要预留足够的配合长度，通常咬合段的总长度不小于板件厚度的3倍，才能保证拼接后整体的抗弯性能接近整板性能。板件的非拼接侧边需要做0.5到1毫米的倒角处理，避免装配过程中侧边刮蹭齿形配合面，影响拼接精度。齿形的配合公差需要根据加工设备的精度调整，使用CNC雕刻机加工时，配合面预留0.1到0.2毫米的间隙，既能保证推入顺畅，又不会出现拼接后松动晃量的问题，如果是采用激光切割加工密度板，还要考虑材料切割后的炭化层厚度，适当调整公差补偿值，避免炭化层导致配合过紧。

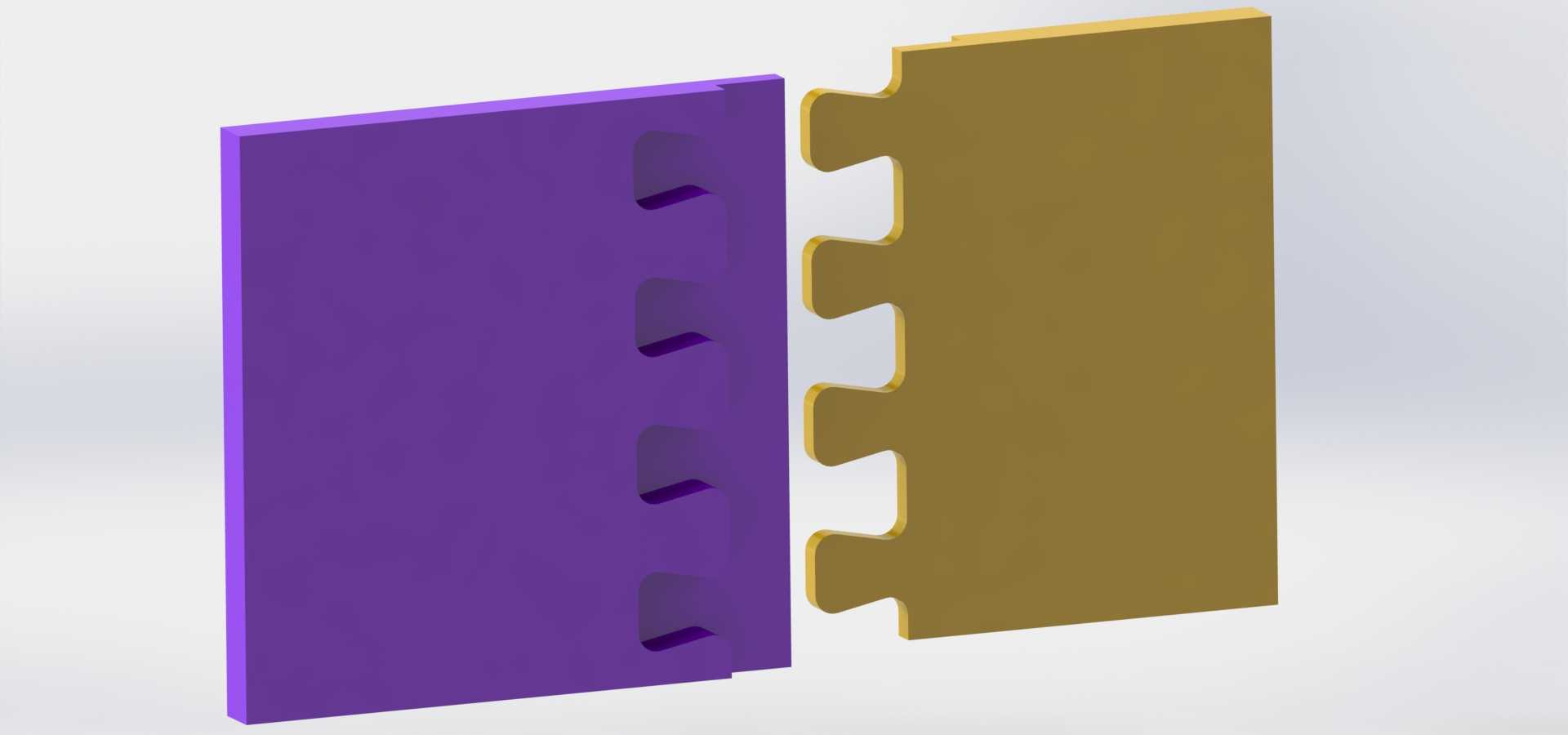

　　在结构受力层面，这种交错咬合的齿形将拼接处的受力均匀分散到每一个齿的接触面上，相比单条燕尾榫的应力集中问题，连续排布的齿形能让拼接处的抗剪切强度提升40%以上，即使单个齿出现加工缺陷，剩余的齿也能承担足够的连接力，不会出现整体连接失效的问题。在做三维建模的时候，需要先绘制单齿的轮廓草图，通过线性阵列生成整段咬合齿形，再分别对两块板件做拉伸切除，要注意齿根位置添加0.3到0.5毫米的圆角过渡，避免加工时刀具在齿根位置留下应力集中的尖角，同时也能减少装配时齿根位置的应力开裂风险。另外，齿形的导向端需要做1毫米的导入斜角，方便装配时快速对准，不需要反复调整位置就能顺利推入到位。

　　实际生产验证中，采用这种结构拼接的18毫米厚松木展板，拼接后整体的平面度误差能控制在0.3毫米每米以内，垂直于板面施加100牛的均布载荷时，接缝处的张开量不超过0.1毫米，完全满足展陈、柜体类产品的使用要求。相比使用三合一连接件的拼接结构，这种结构不需要在板件内部预埋五金件，板材的加工工序更少，材料利用率更高，同时也避免了五金件生锈、松动导致的结构失效问题，在出口类木质包装、无金属构件要求的特殊场景中，这种纯木质咬合结构的适配性更强。
