互锁式L型拼接角键连接结构

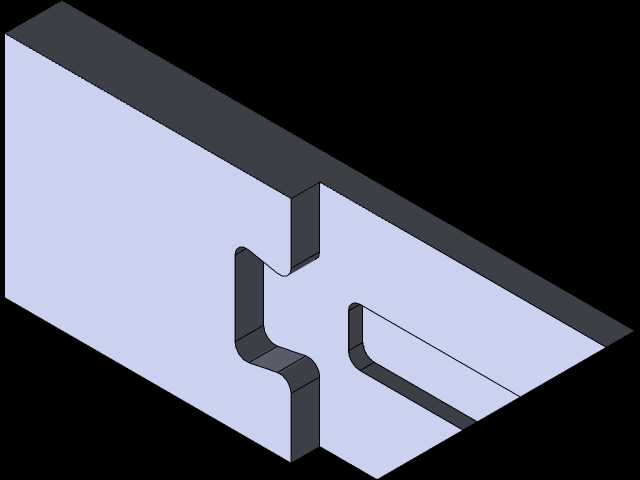

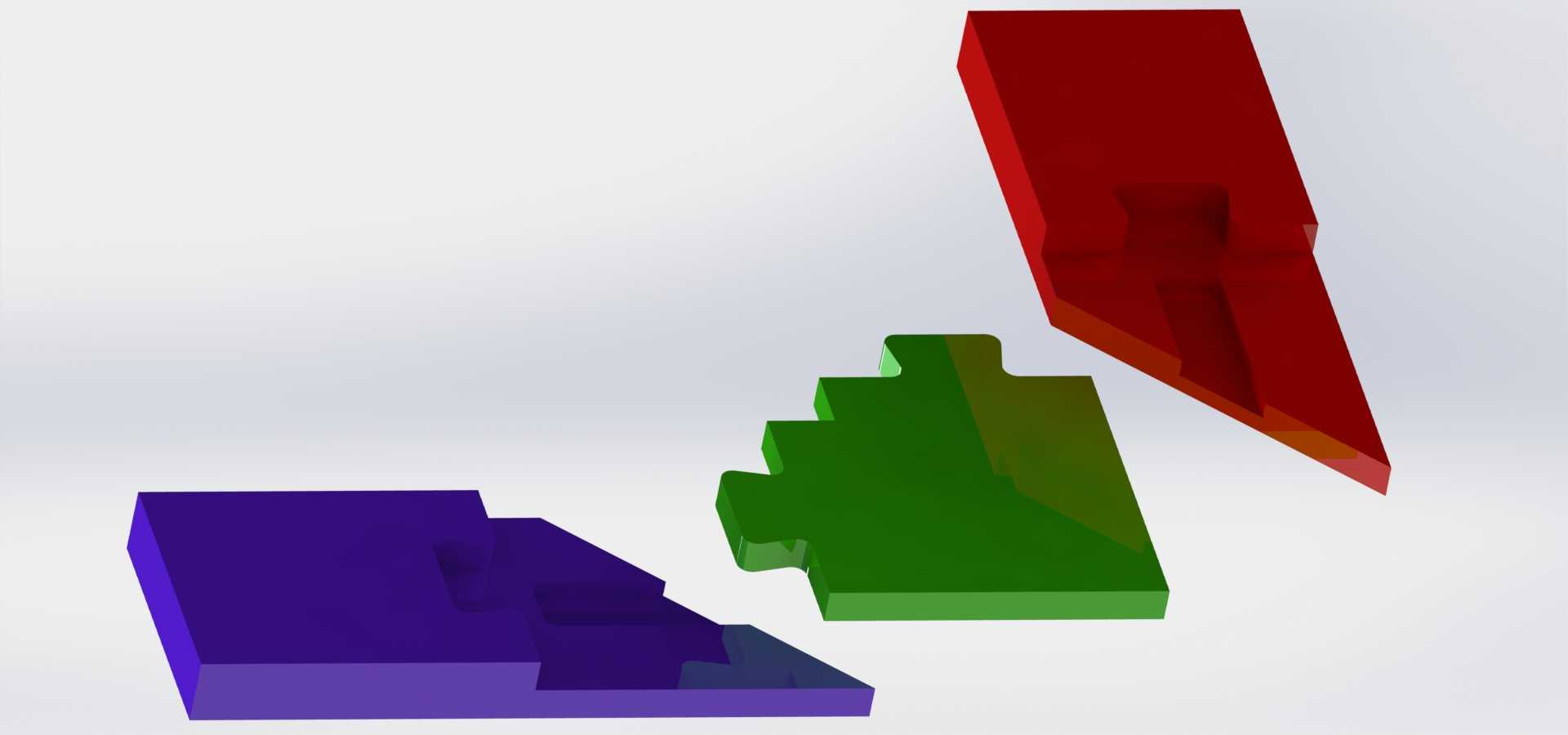

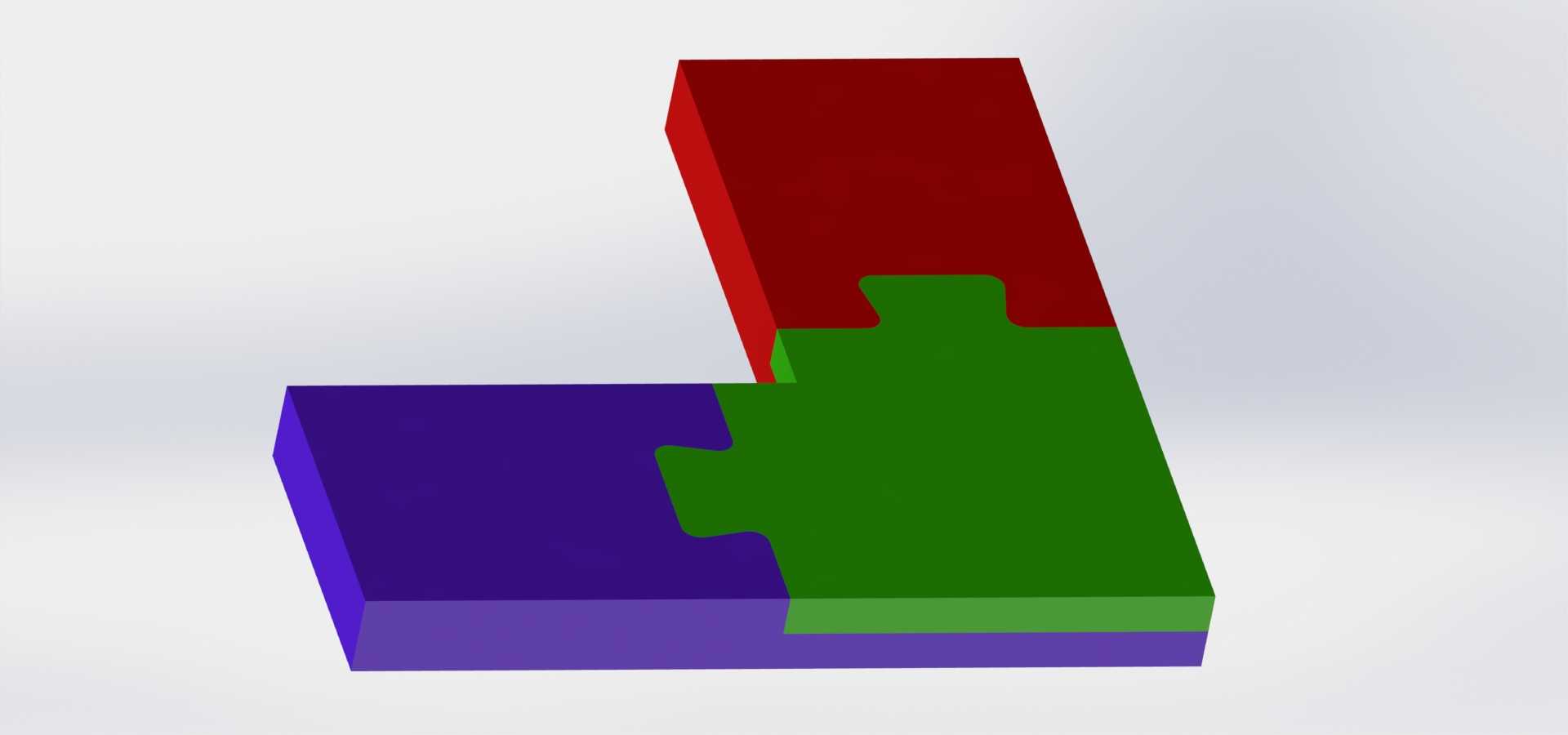

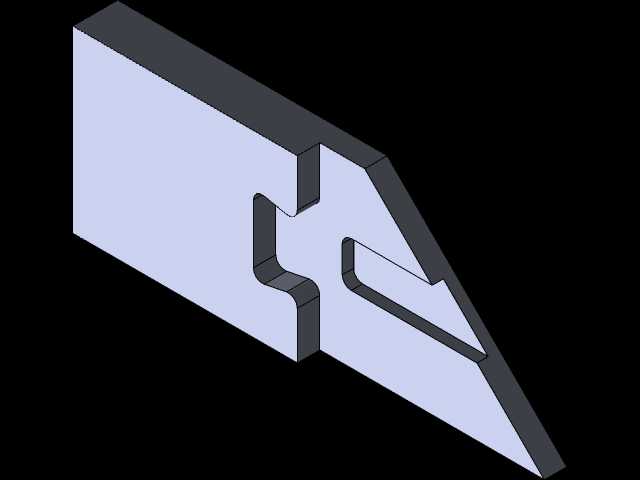

　　这类互锁式L型角键结构，最早在定制木工开料加工场景中被广泛应用，主要解决直角框架拼接时的对位偏差、连接强度不足问题，在板式家具组装、定制展架搭建、木质工装框架制作的场景中，不需要额外的角码、螺丝等外置紧固件，仅靠构件自身的榫卯互锁结构就能完成直角部位的拼接固定。从结构设计逻辑来看，该角键采用三构件分色拼接的形式，两个L型的主体构件分别承担两个垂直方向的型材连接基准，中间的绿色互锁插件同时卡入两个主体构件的预留卡槽内，形成双向的限位约束，避免拼接后两个垂直方向的构件出现拉开、错位、转角变形的问题。实际装配过程中，不需要复杂的工装定位，只需要将两个L型主体构件对齐直角边，再将中间的互锁插件沿卡槽方向推入到底，就能完成整个角部的连接，

　　装配效率比传统的螺丝角码连接提升40%以上，同时连接部位的外表面没有外露的紧固件头，外观完整性更好，适合对外观整洁度有要求的外露框架结构。从安装边界来看，该角键的整体外轮廓为标准直角L型，两个边的截面尺寸保持一致，适配相同截面厚度的板式构件，卡槽的配合公差控制在0.1-0.2mm之间，既可以保证插件推入时的顺畅度，又能避免装配后出现旷量，拼接完成后的直角角度偏差可以控制在0.5度以内，满足大多数框架结构的形位公差要求。在实际使用场景中，这类结构不仅可以用于木质构件的拼接，经过尺寸适配和材质调整后，也可以用于塑料型材、铝合金型材的直角连接，比如小型设备的外框架、3D打印机的型材机架、仓储轻型货架的角部连接，

　　都可以采用这类互锁角键结构来简化装配流程。设计这类结构的时候，需要重点关注卡槽的受力方向，互锁插件的卡接齿形要同时承受两个垂直方向的拉脱力，齿形的咬合角度设置为45度，既可以保证推入时的导向顺畅，又能在受拉的时候形成足够的咬合力，避免插件从卡槽中脱出。同时，三个拼接构件的接触面都做了平面度处理，拼接完成后配合面完全贴合，不会出现局部间隙导致的连接刚度下降问题。相比传统的直角连接方式，这种互锁角键不需要在构件上预钻螺丝孔，也不需要额外的紧固件采购、仓储环节，加工时只需要通过CNC开料设备一次性切割出构件的外形和卡槽即可，加工工序更少，综合成本更低。在一些需要快速拆装的模块化框架场景中，这类角键结构可以反复拆装使用，

　　不会因为螺丝反复松紧出现滑牙、连接失效的问题，长期使用的可靠性更高。针对不同的载荷场景，可以通过调整构件的厚度、互锁齿的啮合长度来调整连接强度，比如用于承重框架时，可以适当增加卡接齿的啮合深度，提升角部的抗扭、抗弯能力；用于轻型展架时，可以适当减小构件截面尺寸，降低整体重量。需要注意的是，这类角键结构的拼接方向为沿卡槽的直线推入，装配时要保证两个主体构件的卡槽完全对齐，避免插件推入时出现卡滞导致的构件边缘崩损，对于木质等脆性材质的构件，卡槽的入口位置可以做微小的倒角导向，降低装配时的损坏概率。
