拼图键式电路板扩展拼接结构件

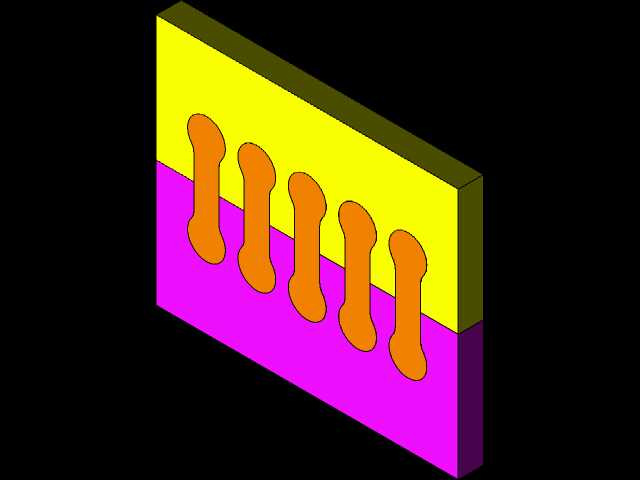

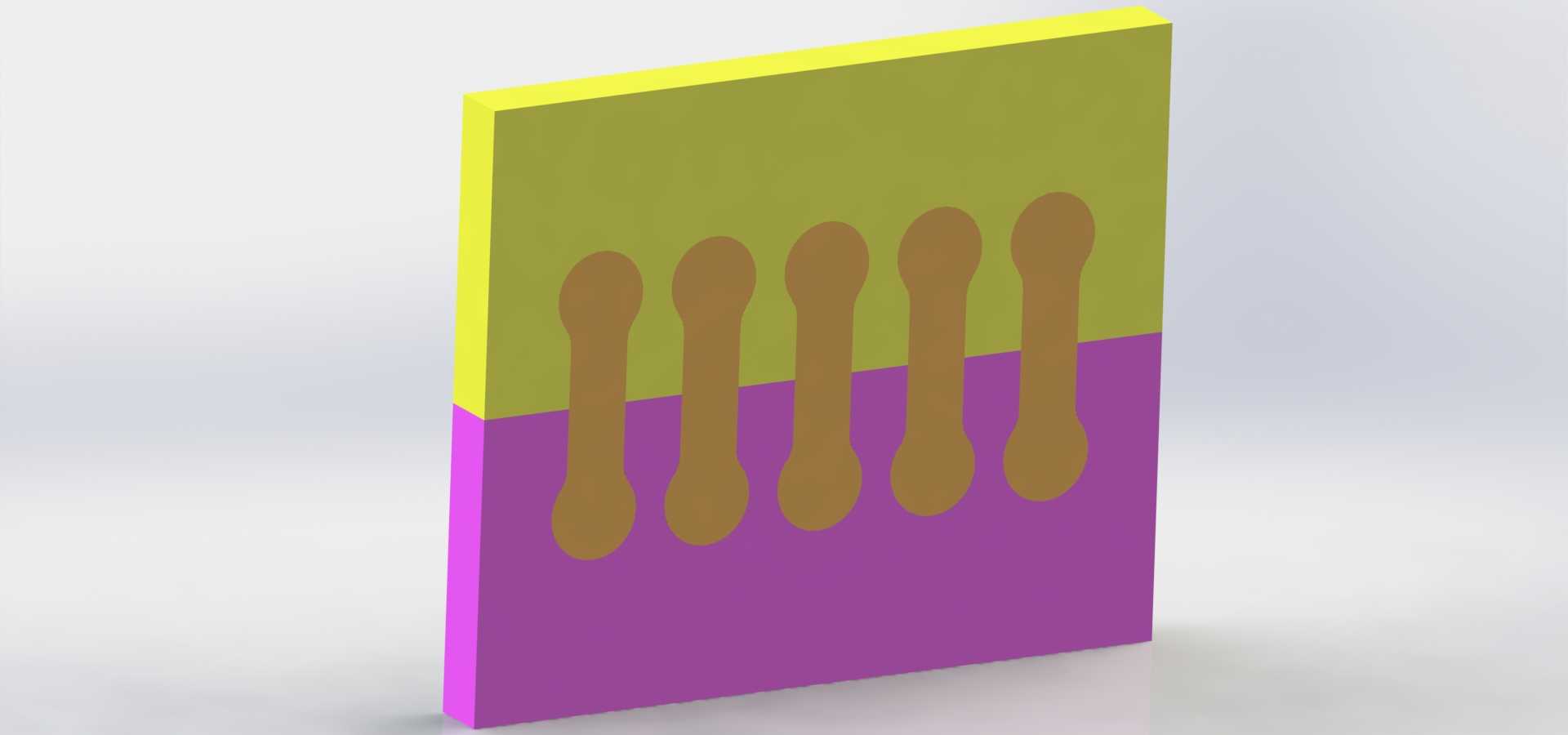

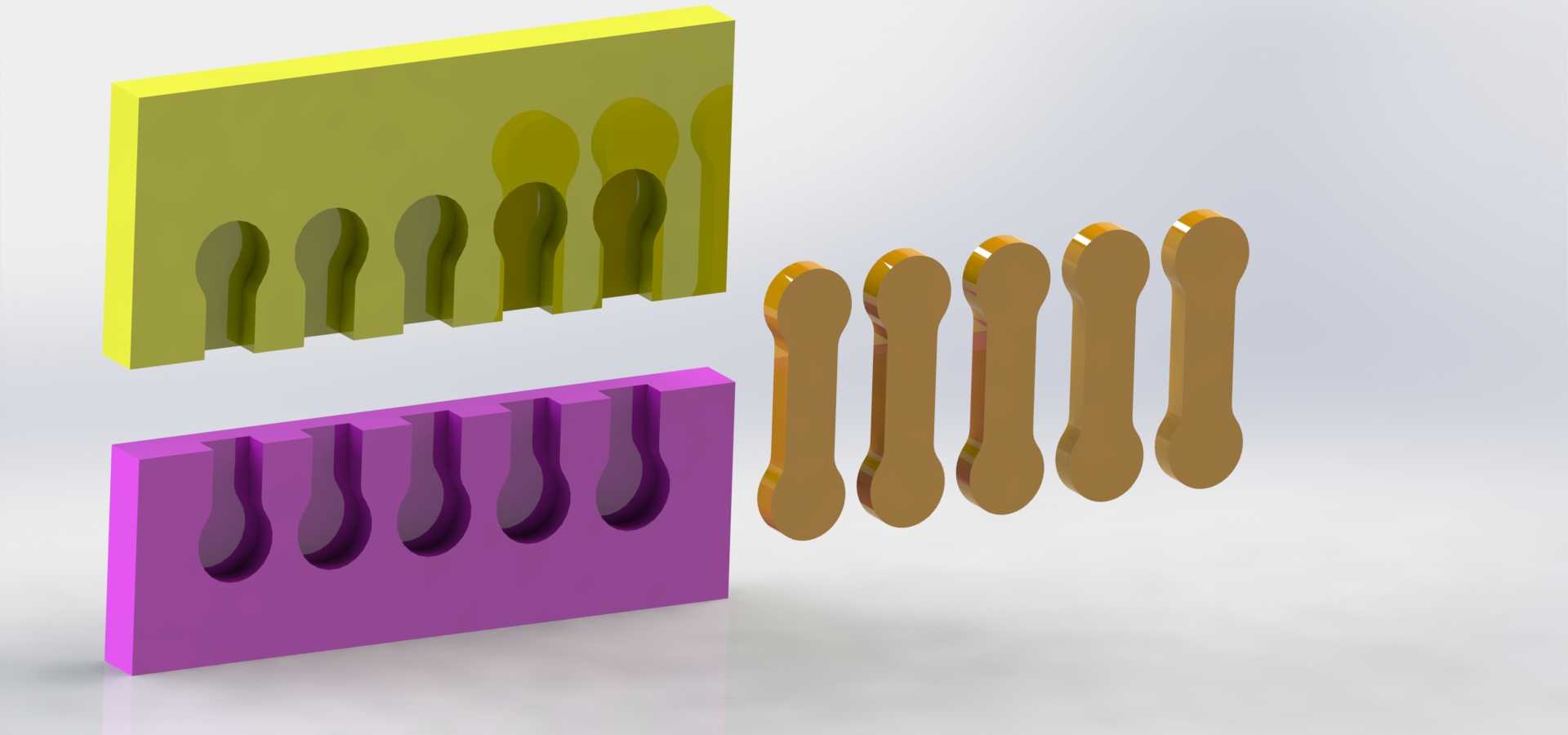

　　现场组装效率比传统锁合方式提升六成以上。从实际使用的功能特性来看，这种拼图键结构的咬合接触面是连续的曲面，相比直边插接的线接触形式，整个拼接面的受力分布更均匀，拼接完成后两块板之间的横向拉扯抗力可以达到120N以上，完全能满足常规小型电子模块组装后的抗振动需求，哪怕是在移动试验台、教学演示教具这类经常需要挪动的使用场景下，也不会出现拼接处松脱、电路接触不良的问题。同时这种结构没有突出的锁扣结构，拼接完成后两块板的表面保持齐平，不会因为连接结构突出影响电路板表面元器件的布局，也不会额外占用设备内部的安装空间。在设计细节上，拼接键的尺寸做了统一的公差匹配，键的宽度和槽的宽度采用H7/h6的间隙配合，压入时的阻力控制在15N到20N之间，在电子设备组装、小型试验台电路搭建、模块化电子教具制作这类场景里，经常会遇到单块电路板接口不足、功能模块需要横向扩展的需求，常规的排针排母对接方式存在插拔受力不均、长期使用后接触松动、多块板拼接后整体刚性不足的问题，这款采用拼图键结构的电路板扩展拼接件，就是针对这类实际工况设计的机械连接结构。从结构设计逻辑来看，这款拼接件没有采用传统的紧固件锁合或者插接件咬合思路，而是借鉴了木工燕尾榫、拼图互锁的结构原理，在拼接板的对接边缘设置了五组连续的腰鼓形咬合键，每组键的两端做了圆弧过渡处理，安装时只需要将相邻两块扩展板的键槽对位后沿垂直板面方向压入，就能实现无紧固件的自锁拼接，不需要额外的螺丝、卡扣或者粘接工序，

　　既不会因为间隙过大导致拼接后晃动，也不会因为过盈量太大造成压装困难、甚至掰裂电路板基材的问题。键的两端圆弧半径设置为键宽的四分之一，这个尺寸比例是经过多次试装验证的，既能保证压入时的导向顺滑，也能避免直角应力集中导致的键根断裂问题。从安装边界来看，这款拼接结构的整体厚度和常规1.6mm厚度的FR-4电路板基材保持一致，拼接完成后整体板厚没有变化，可以直接适配常规的电路板安装导轨、绝缘固定柱的安装尺寸，不需要对原有设备的安装位做任何修改。拼接键的排布长度覆盖了电路板对接边的大部分区域，不管是两块板直连，还是多块板依次拼接扩展，都能保持整体拼接后的板面平整度，拼接处的平面度误差可以控制在0.1mm以内，完全满足表面贴装元器件后续焊接、

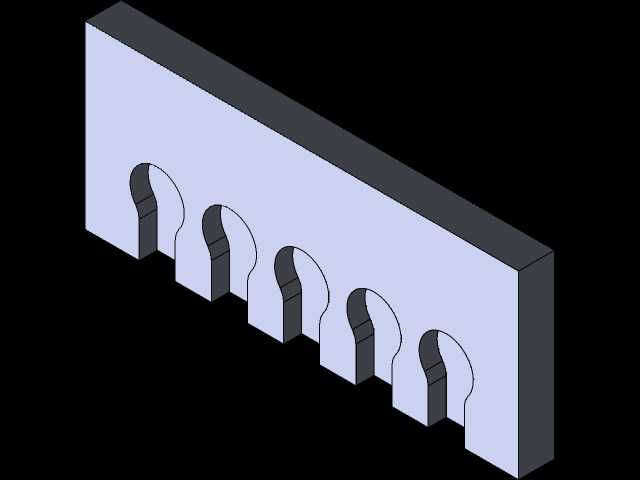

　　调试的平面度要求。在实际的行业应用中，这种结构除了用于普通电路板的扩展拼接，还可以用在模块化传感器阵列的组装、小型嵌入式设备的功能模块拓展、学生电子创新实践的快速电路搭建场景里，相比传统的连接方式，它不需要焊接排针、不需要准备紧固件，甚至不需要专用工具，徒手就能完成组装和拆卸，反复拆装的次数可以达到五十次以上而不出现结构磨损导致的松动问题。从建模的结构逻辑来看，整个拼接件的建模过程重点在于咬合曲面的连续过渡，首先绘制单组腰鼓形键的截面轮廓，通过线性阵列得到五组连续的咬合结构，再通过拉伸实体得到基础的拼接板基体，之后在键的根部做0.2mm的倒角处理，消除应力集中的直角边，最后分别给拼接板的两个功能区域做不同的表面着色区分，

　　方便在装配过程中快速识别对接方向，避免装反导致的结构卡滞。这种结构设计没有复杂的异形曲面，所有特征都是规则的拉伸和倒角特征，加工时不管是采用PCB板材铣削加工，还是采用3D打印制作快速样件，都能很方便地实现，不需要特殊的加工工艺或者定制刀具，加工成本和普通的结构连接板基本持平。在实际选型使用的时候，只需要根据需要扩展的电路板对接边长度，选择对应数量的拼接键组的结构件即可，不需要额外调整安装孔位或者连接尺寸，因为整个拼接结构的外轮廓尺寸和常规电路板的边缘尺寸完全兼容，拼接完成后可以直接装入原有设计的设备外壳内，不会出现干涉问题。相比市面上常见的电路板拼接排针、板对板连接器，这种纯机械结构的拼接件不存在接触针氧化、连接器插拔寿命短的问题，哪怕是在高湿度、多粉尘的恶劣使用环境下，也能保持稳定的机械连接性能，不会因为环境因素导致连接失效。
