十字交叉双主梁对接拼接连接结构

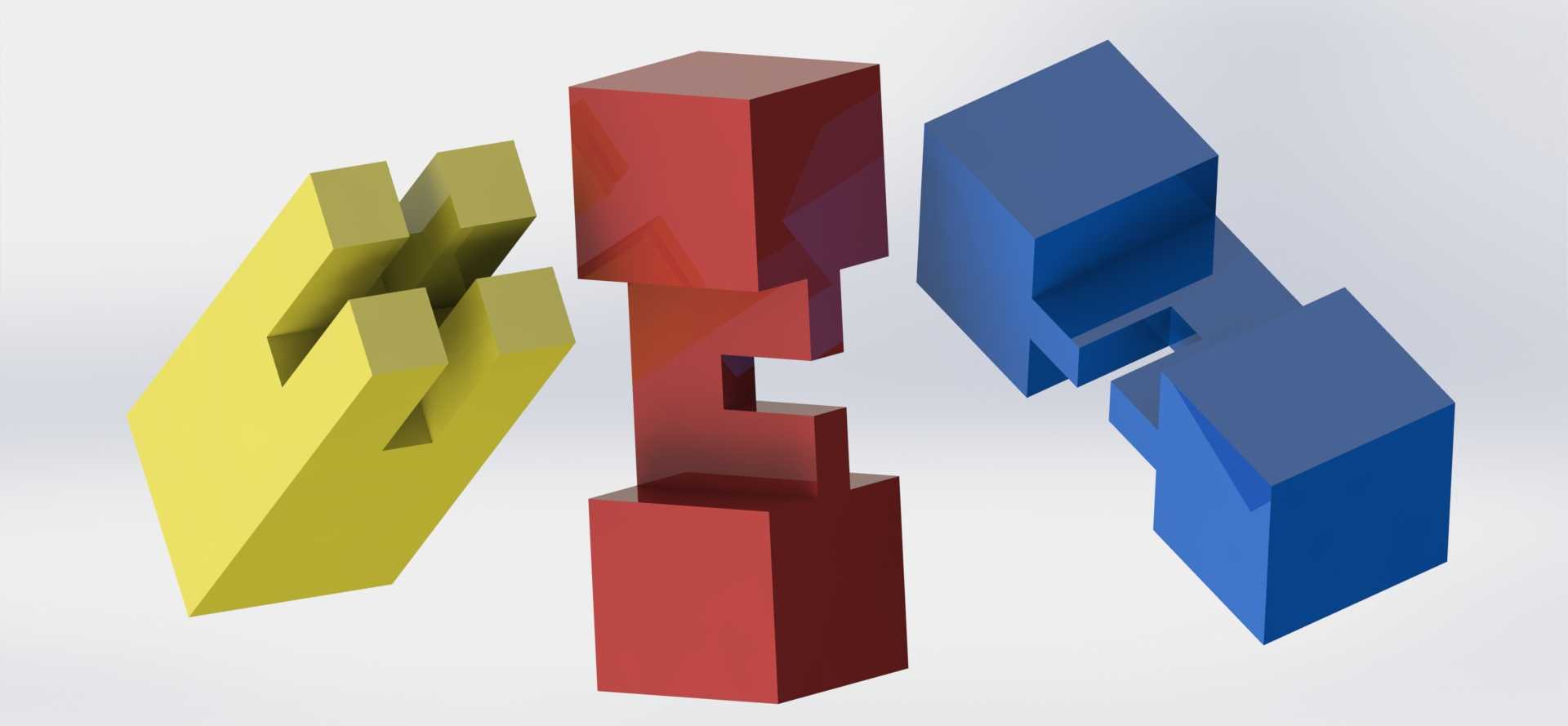

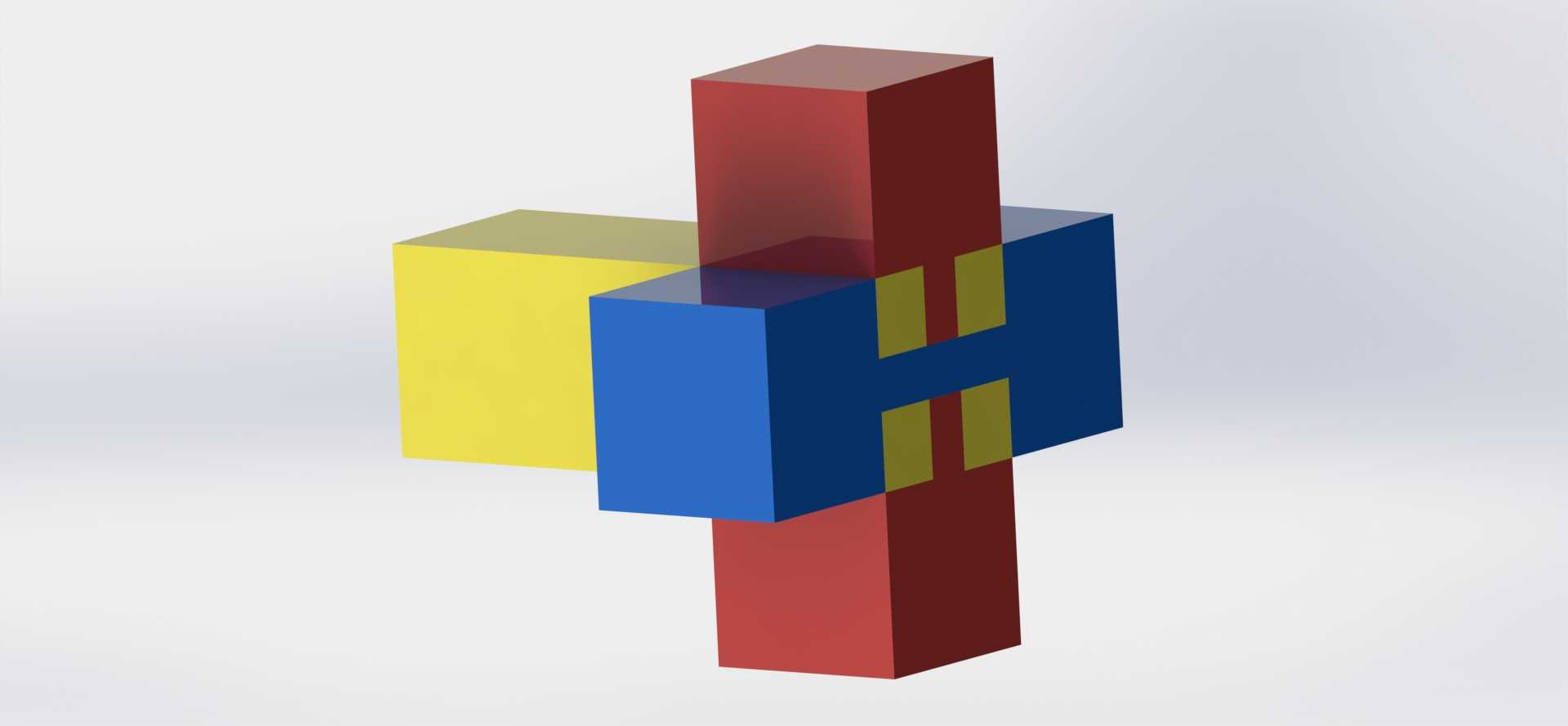

　　该双梁交叉连接结构多用于大跨度重载支撑框架的节点位置，常见于仓储货架的层间承重梁交汇节点、重型输送线的机架十字支撑段、厂房内临时承重支架的梁体拼接处，核心作用是在两个垂直方向的梁体交汇位置实现载荷的双向传递，避免单方向梁体悬臂过长导致的挠度超标问题。从结构设计逻辑来看，三个方向的梁体采用方管截面作为基础型材，其中垂直方向的通长主梁贯穿整个节点，两个水平方向的梁体在交汇位置做了局部切槽处理，槽口尺寸与垂直主梁的外轮廓尺寸保留0.2-0.5mm的装配间隙，既保证现场安装时能够顺利对位，又不会因为间隙过大导致装配后出现晃量。节点位置的四块黄色定位块是整个结构的核心受力件，分别卡接在水平梁与垂直主梁的接触面两侧，

　　定位块的凸起段嵌入水平梁预先加工的定位槽内，安装时不需要额外做临时支撑固定，对位后即可直接完成焊接或者螺栓锁紧工序，大幅降低现场装配的对位难度。从安装边界来看，该结构的垂直方向主梁上下端面保留足够的连接余量，可直接与上下层的支撑立柱端面通过法兰盘或者焊接方式固定，两个水平方向梁体的外伸端面可根据实际跨度需求，直接对接同截面的加长梁段，不需要在节点位置额外做变截面处理，整个节点的外轮廓尺寸比单梁截面的外接矩形单边大出不超过10mm，不会额外占用梁体周边的设备安装空间，适配多数紧凑布局的机架安装需求。在实际受力场景下，垂直方向的主梁主要承担上下方向的压载与水平方向传来的弯矩，水平方向的两个梁体分别承担各自延伸方向的弯曲载荷，

　　四块定位块除了装配定位作用外，还能在梁体受载时承担接触面的剪切力，避免梁体对接位置的焊缝或者连接螺栓直接承受全部剪切载荷，提升整个节点的抗疲劳性能，在长期交变载荷作用下不会出现连接位置松动错位的问题。设计过程中特意将水平梁的对接端面做了贴合处理，两个水平梁在交汇位置的接触面完全贴合，不存在悬空段，当其中一个方向的梁体受偏载时，载荷可以通过贴合面传递到另一方向的梁体上，分散单个梁体的受力峰值。整个结构没有多余的装饰性结构，所有的凸起与槽位均服务于装配定位与受力传递，型材选用标准方管规格，不需要开模定制特殊截面的型材，加工时仅需要通过常规的锯切、铣槽工序即可完成所有零件的加工，普通的机加工车间即可完成生产，不需要特殊的加工设备。

　　在装配流程上，可先将四块定位块预先焊接固定在垂直主梁的对应位置，现场安装时直接将两个水平梁顺着定位块的导向推入到位，再完成后续的固定工序，相比传统的现场量尺寸对位拼接的方式，装配效率提升60%以上，且装配精度不受现场施工人员的技术水平影响，能够保证两个方向的梁体垂直度控制在0.1mm/m的公差范围内，避免因为安装倾斜导致梁体受载时出现附加扭矩。该结构还可根据实际载荷需求调整梁体的壁厚与定位块的尺寸，当应用在轻载场景时可选用壁厚2mm的薄壁方管，定位块采用冲压件即可满足受力需求；当应用在重载场景时，可选用壁厚5mm以上的厚壁方管，定位块采用机加工件并增加连接螺栓的数量，即可满足大吨位载荷的支撑需求，结构的适配性较强，可覆盖从轻型仓储到重型工业机架的多数双梁交叉连接场景。
