木质拼接双拼互锁榫合连接结构

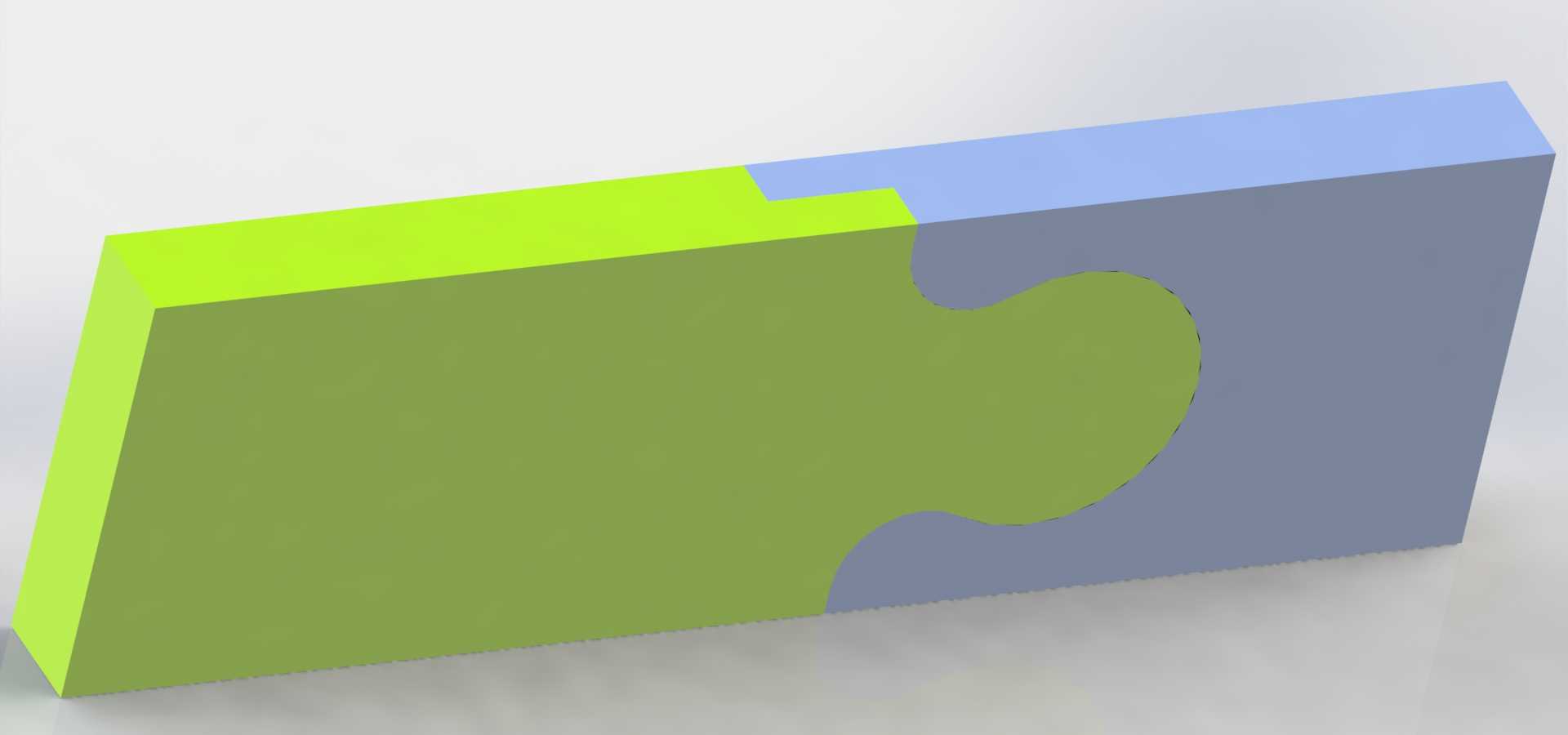

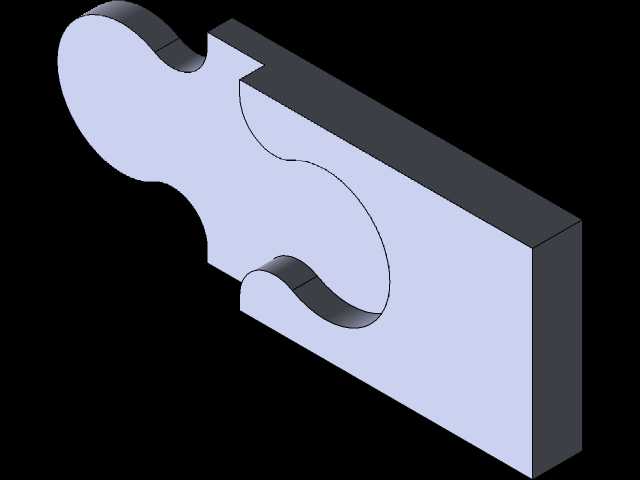

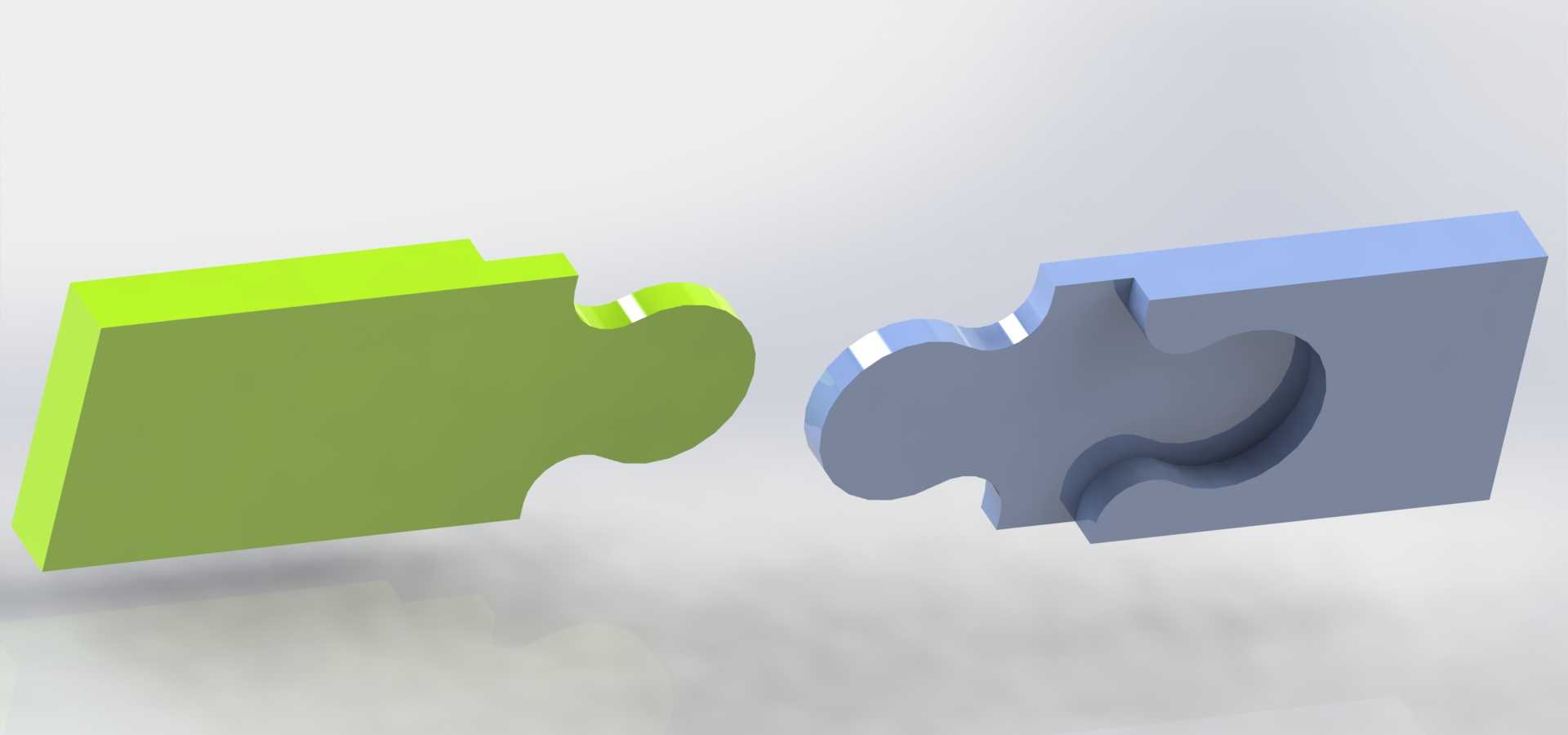

　　这类双拼互锁拼接结构，最早脱胎于传统木工榫卯的简化设计思路，现在大量应用在模块化木质工装、快装展具、CNC切割实木家具的板块连接场景中，不需要额外的金属固件、粘接剂，仅靠两个构件自身的型面配合就能实现可靠锁合，拆装过程不需要专用工具，徒手就能完成拼接与拆分，非常适合需要反复拆装转运的临时展架、模块化仓储分隔板、教学用拼接教具这类场景。从结构功能上看，两个构件分别做了凹凸互补的型面设计，其中一侧构件开出内凹的圆弧卡合槽与定位止口，另一侧对应做出外凸的圆弧卡头与定位挡边，拼接时先将两个构件的型面对齐呈一定角度斜向插入，待卡头完全进入卡槽后将两个构件扳至同一平面，此时卡合面的圆弧段会形成双向锁止，既限制两个构件沿拼接面法向的分离位移，

　　也限制沿构件长度方向的相对窜动，端部的直边止口则会限制两个构件沿厚度方向的错位，拼接完成后两个构件的外露表面完全齐平，没有突出的连接结构，不会影响后续的表面处理或者相邻构件的装配。做这类结构的三维设计时，首先要明确所用板材的实际厚度，所有卡合型面的配合间隙要根据板材的切割工艺预留，比如用激光切割密度板时，切割缝宽通常在0.1-0.2mm之间，配合间隙预留0.15mm就能兼顾拼接顺畅度与锁合紧密度，如果是用CNC铣削实木板材，要考虑木材的吸湿膨胀特性，间隙可以适当放大0.1mm左右，避免温湿度变化后构件胀死无法拆分。型面的圆弧段半径不能过小，否则拼接时卡头的应力集中系数过高，反复拆装容易出现边角崩裂，通常圆弧半径设置为板材厚度的0.

　　8-1.2倍之间，既能保证足够的卡合行程，也能让拼接过程的施力更顺滑，不会出现卡滞。从安装边界来看，这类拼接结构对构件的外形尺寸公差要求集中在配合型面的轮廓度上，非配合面的公差可以适当放宽，拼接完成后两个构件的总厚度与单块板材厚度一致，不会在拼接位置出现厚度叠加，因此在做整体产品的排布设计时，不需要为拼接位置预留额外的安装空间，只要保证两个构件的拼接边没有其他结构干涉即可。在实际应用中，这类结构还可以根据使用场景调整卡合型面的数量，比如需要更高连接强度的场景，可以在同一条拼接边上设置2-3组相同的互锁型面，分散单个卡头的受力，避免局部受力过大导致构件断裂；如果是用于一次性快装的场景，可以适当减短卡合段的长度，降低拼接时的插入阻力，

　　提升装配效率。需要注意的是，这类互锁结构的受力方向有明确的适配性，主要承受垂直于拼接面的拉应力与沿板面的剪切应力，不能承受过大的垂直于板面的弯折力矩，因此在做整体结构设计时，要避免在拼接位置设置悬臂类的受力结构，必要时可以在拼接位置的背面增加横向加强筋，提升整体结构的抗弯折能力。做三维建模过程中，这类结构的型面要做全参数化设计，将板材厚度、圆弧半径、配合间隙、卡合段长度都设置为可调参数，后续适配不同厚度的板材或者不同受力需求的场景时，只需要修改对应参数就能快速生成新的结构模型，不需要重新绘制轮廓，能大幅提升同类型结构的设计效率。建模时还要注意卡合面的过渡圆角处理，所有棱角位置都要做0.2-0.5mm的圆角，既可以避免切割加工后出现锋利的边角，也能减少拼接过程中棱角的磕碰损伤，提升构件的使用寿命。
