十字形拼接对接连接接头结构

　　这类十字形对接接头，在模块化框架搭建、型材拼接作业场景里的使用频次非常高，不管是车间内的简易工装架快速组装，还是户外临时展架的杆件衔接，都能看到这类结构的实际应用。它的核心作用，是实现两根同规格矩形杆件在垂直交叉位置的稳固对接，不需要额外焊接或者复杂的打孔攻丝工序，就能完成十字交叉节点的快速锁合，大幅降低现场组装的作业难度。

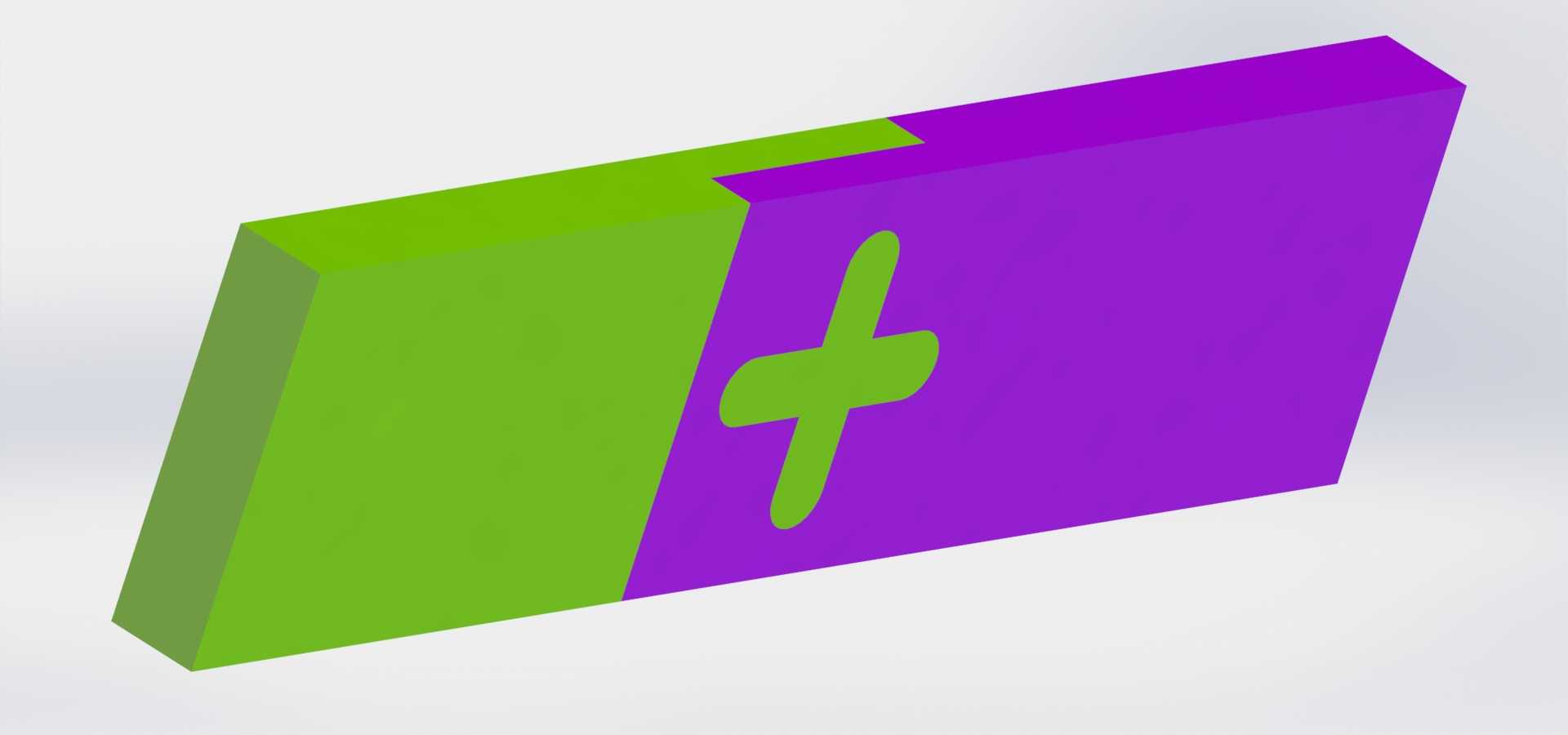

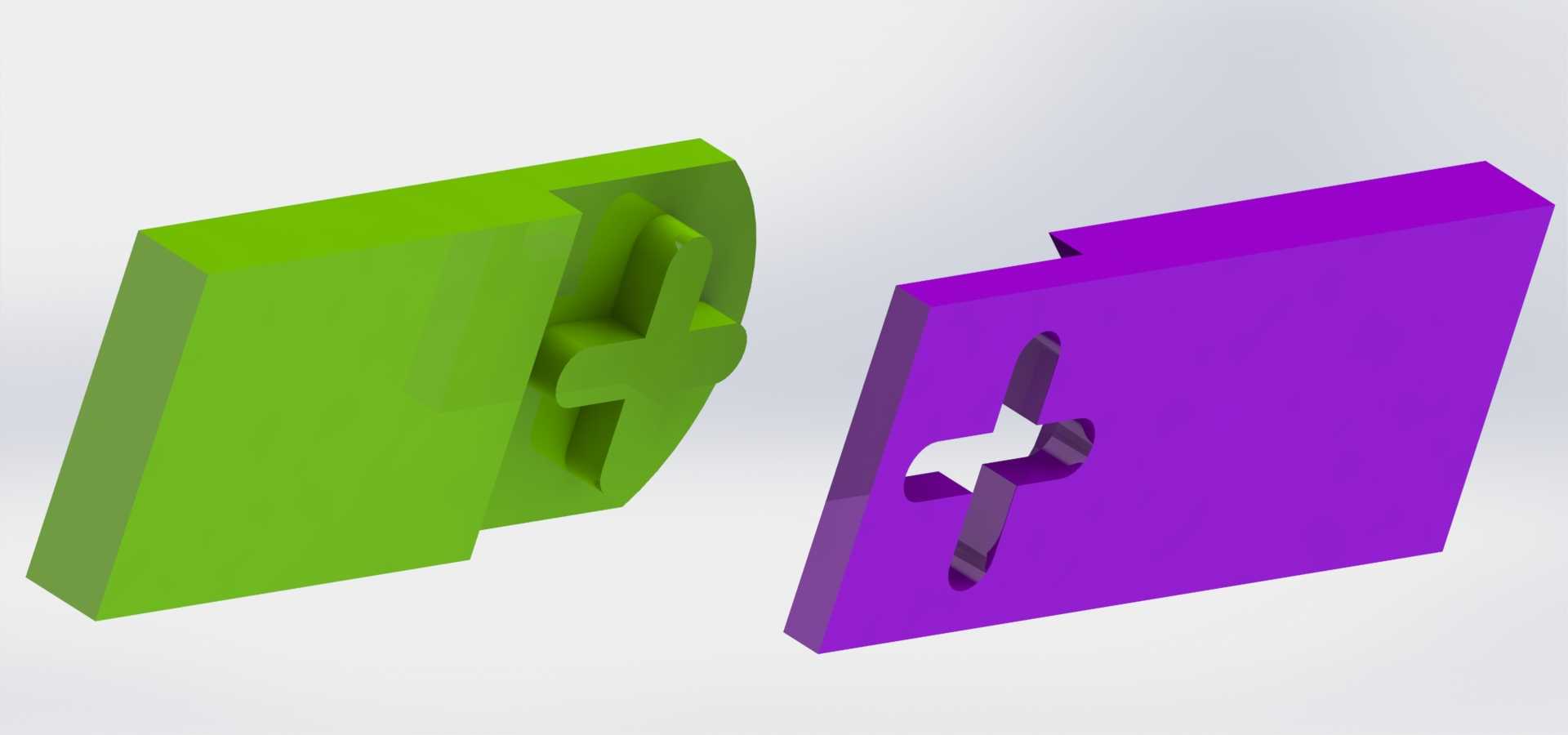

　　从结构设计逻辑来看，这个接头采用了分体式嵌合的思路，两个半体分别对应两根垂直杆件的端部衔接位，其中一侧的半体做了凸起的十字形嵌合凸台，另一侧对应位置开了完全匹配的嵌合凹槽，装配时两个半体沿垂直于杆件轴线的方向对插，凸台完全卡入凹槽后，就能限制两个方向杆件的相对窜动，避免拼接完成后节点出现松脱、错位的问题。这种嵌合结构的设计，没有采用额外的销钉或者螺栓做横向锁合，完全依靠型面的配合实现定位，装配时只需要将两个半体分别套入待对接的杆件端部，对齐嵌合位按压到位即可，单人就能完成整个节点的组装作业，不需要额外辅助工具。

　　在外形尺寸与安装边界的考量上，这个接头的外轮廓和对接的矩形杆件外轮廓保持齐平，装配完成后不会在杆件外侧形成突出的凸缘，不会影响后续框架外侧的板材附装、管线排布作业，整个节点的外表面和杆件表面保持统一平面，不会出现剐蹭作业人员、勾挂外部管线的问题。接头的嵌合深度做了针对性优化，既保证了足够的咬合长度来承受杆件传递的拉压、扭转载荷，又不会因为嵌合深度过大导致杆件端部需要做过长的裁切避让，减少现场加工的工作量。

　　实际使用过程中，这类接头适配的杆件截面尺寸公差范围比较宽，接头和杆件配合的内腔做了微小的导入倒角，即使杆件端部的裁切存在小范围的尺寸偏差，也能顺利套入完成装配，不会出现卡滞或者装配间隙过大的问题。在承受载荷的表现上，十字形的嵌合结构能将节点处的载荷均匀分散到两个半体的整个接触面上，不会出现局部应力集中导致的接头断裂问题，不管是静态的框架承重，还是存在小幅振动的设备支架拼接，都能保持长期的连接稳定性。

　　不同于常规的直角角码或者直通连接头，这种十字形接头专门针对垂直交叉的杆件对接场景设计，不需要在杆件上打孔或者做焊接预处理，能适配多种材质的矩形杆件，不管是木质型材、铝合金型材还是硬质塑料型材，只要截面尺寸匹配，都能使用这个接头完成十字节点的拼接。在一些需要快速拆装的临时框架场景里，这种接头的优势更加明显，拆卸时只需要沿嵌合反方向施力就能将两个半体分离，不会对接头或者杆件造成损伤，拆解后的零部件可以重复多次使用，降低耗材成本。

　　设计过程中，对接头的棱边都做了小圆角处理，避免装配和拆卸过程中锋利的棱边划伤操作人员，同时也能减少应力集中，提升接头的抗冲击性能。嵌合面的配合公差经过反复校核，既保证装配时的顺畅度，不会出现过紧导致装配费力的问题，又能控制配合间隙，避免装配完成后节点出现晃动感。接头的壁厚设计也兼顾了强度和材料成本，在受力较大的嵌合凸台根部做了局部加厚处理，承受载荷时最容易出现应力集中的位置强度得到提升，而在非受力的外表面区域则保持均匀壁厚，避免不必要的材料浪费。

　　在实际的设备机架搭建场景里，这类十字接头常被用于设备内部的支撑框架十字交叉位连接，相比传统的焊接连接方式，采用这种接头拼接的框架不需要做焊后打磨、防腐处理，装配完成后就能直接使用，而且后期如果需要调整框架结构，只需要拆解对应节点就能完成杆件位置调整，不需要像焊接结构那样做切割返工，大幅提升结构调整的灵活性。在一些民用的DIY家具、户外置物架搭建场景里，这种接头的易用性也能让非专业人员快速完成组装，不需要掌握焊接、打孔等专业技能，按照装配指引就能完成整个结构的搭建。
