木质构件互锁式拼接连接结构

　　在木质工装、定制家具、模块化展具的实际装配场景中，不同板材的垂直交叉连接一直是结构设计里的常见需求，传统的钉接、胶接方式存在拆卸后构件损伤、无法重复拆装、连接位外露影响外观的问题，这种互锁式拼接结构正是针对这类场景开发的无紧固件连接方案。从实际使用的角度看，该结构不需要额外的螺丝、角码等连接件，仅依靠两个构件自身的型面咬合就能实现垂直方向的限位锁止，装配时仅需将两个构件沿预设的导向方向推合到位，就能完成稳固连接，拆卸时反向操作即可分离构件，不会在板材表面留下钉孔或胶痕，非常适合需要反复拆装的模块化木质工装、展会临时展架、可重组家具的连接节点使用。从设计思路上看，该结构的核心是在两个待连接的矩形板材上分别加工出互补的咬合型面，

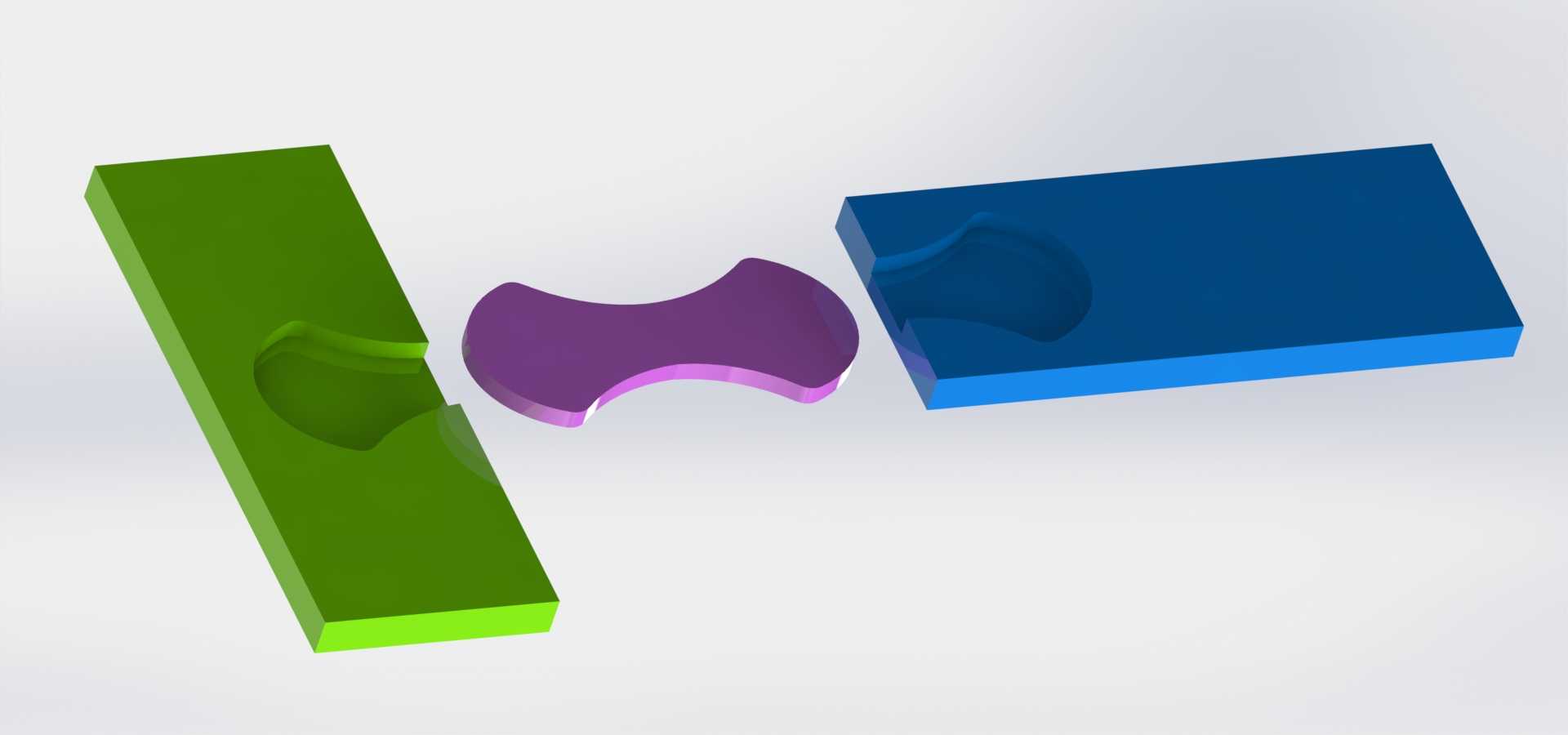

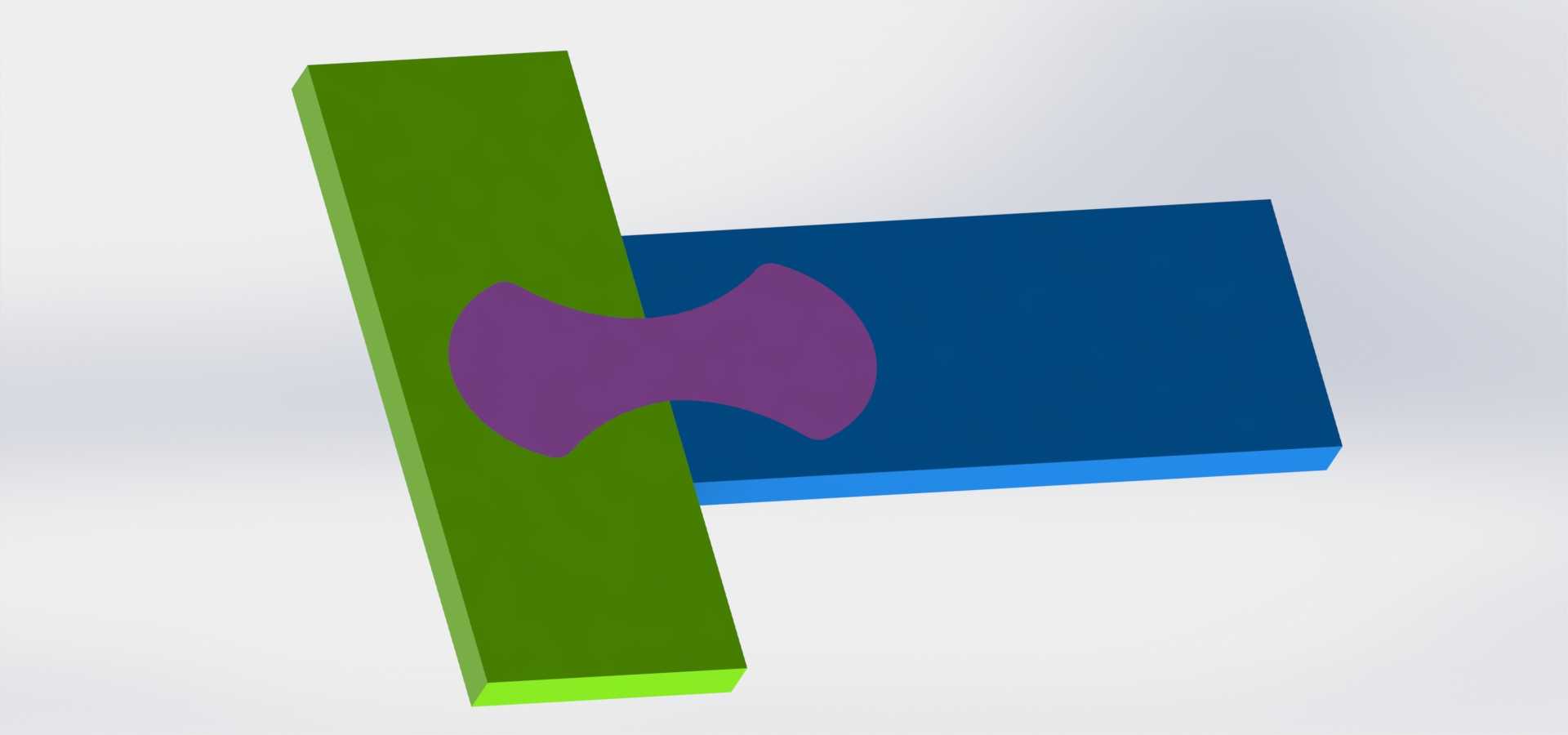

　　其中一块板材的连接位加工出内凹的哑铃形卡槽，另一块板材的连接位加工出外凸的同形卡榫，卡榫与卡槽的型面采用过盈配合设计，推合到位后，卡榫的两端扩径结构会卡在卡槽的内侧限位面上，既可以限制两个板材沿板面方向的相对窜动，也能限制两个板材沿垂直板面方向的分离，同时咬合面的接触面积足够大，能够分散连接位的受力，避免应力集中导致的板材开裂。在外形尺寸与安装边界方面，该结构的咬合区域完全处于两个板材的交叉重叠范围内，不会在板材外侧突出额外的连接结构，两个板材的外边缘可以保持齐平的外观效果，不需要为连接结构预留额外的安装空间；设计时需要注意卡槽与卡榫的加工公差控制，过松会导致连接后出现晃动间隙，过紧则会造成装配困难甚至推合时撑裂木质构件，

　　通常木质构件的配合公差控制在0.1-0.2mm即可兼顾装配顺畅度与连接稳固性，同时卡槽的边缘需要做微小的倒角处理，既可以在装配时起到导向作用，也能避免木质构件的锐角边缘在装配过程中发生崩边。从功能特性上看，这种连接结构除了无紧固件、可反复拆装的优势外，还具备定位精准的特点，两个构件推合到位后即可自动对齐，不需要额外的定位工装辅助，装配效率远高于传统的钉接或胶接方式；同时连接位的受力分布均匀，在承受垂直于板面的载荷时，整个咬合型面共同承载，相比单点的螺丝连接，抗剪切能力更强，不容易出现连接位松动的问题。在实际应用中，该结构不仅可以用于木质板材的垂直交叉连接，也可以根据使用需求调整卡榫与卡槽的尺寸比例，适配不同厚度的板材，

　　甚至可以拓展应用到亚克力、中密度纤维板等其他易加工板材的连接场景中，设计时只需要根据板材的材质强度调整咬合型面的壁厚，避免受力时发生结构断裂即可。需要注意的是，这种互锁结构属于可拆卸的刚性连接，不适合用于存在持续振动载荷的场景，长期受振动可能导致配合面磨损出现松动，更适合静态承载的固定结构或需要频繁重组的临时装配结构使用。
