非对称键拼接式扩展电路板结构

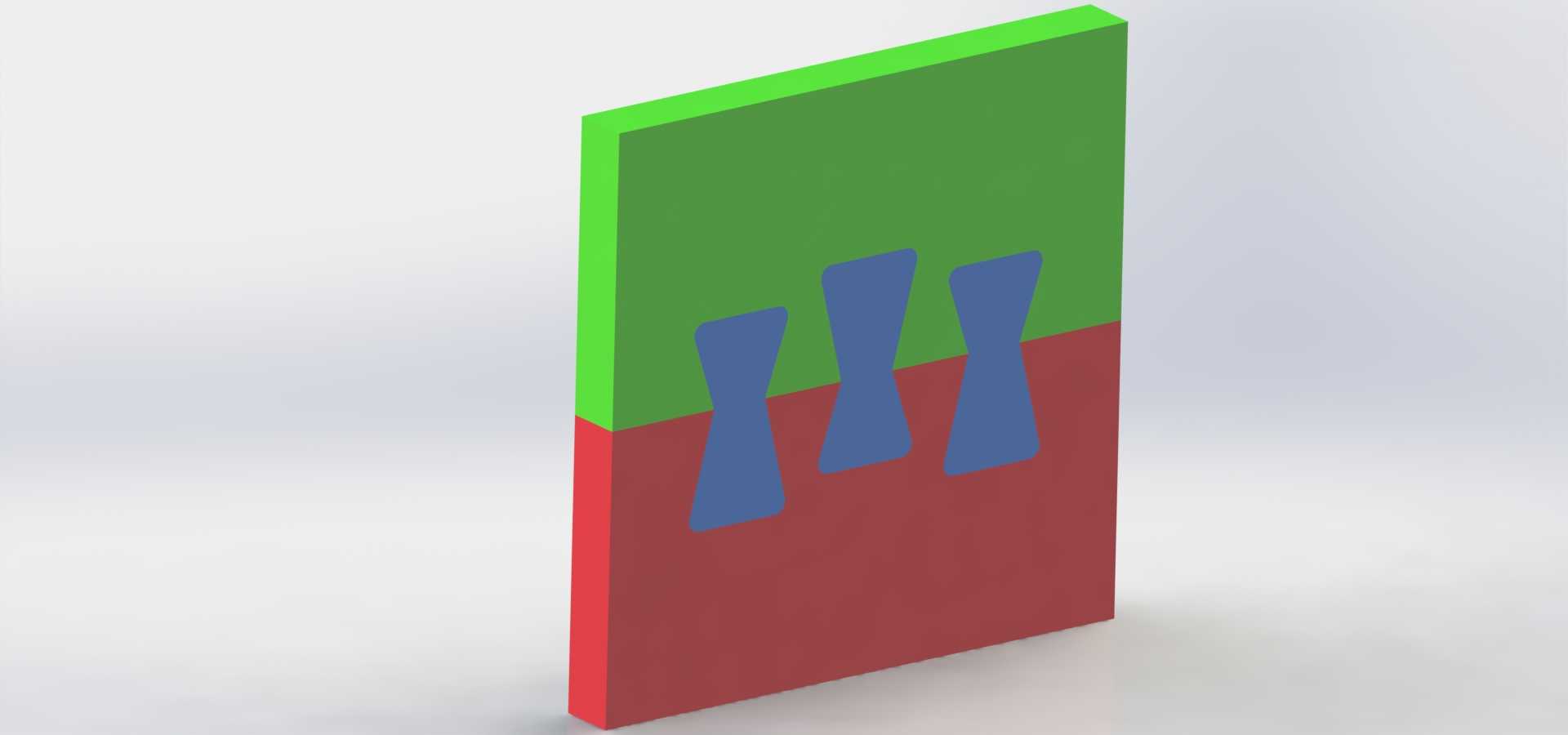

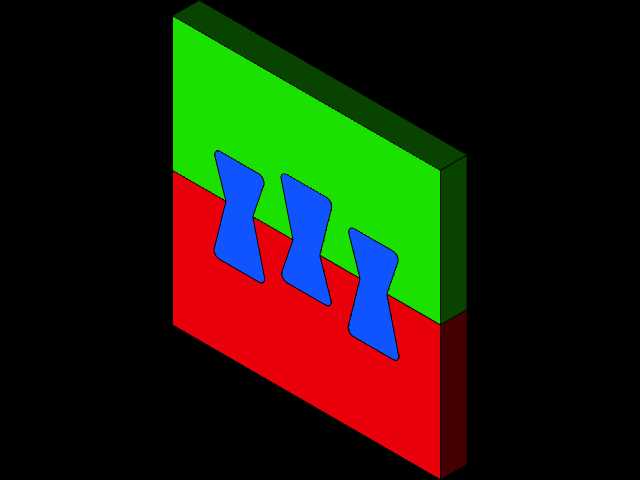

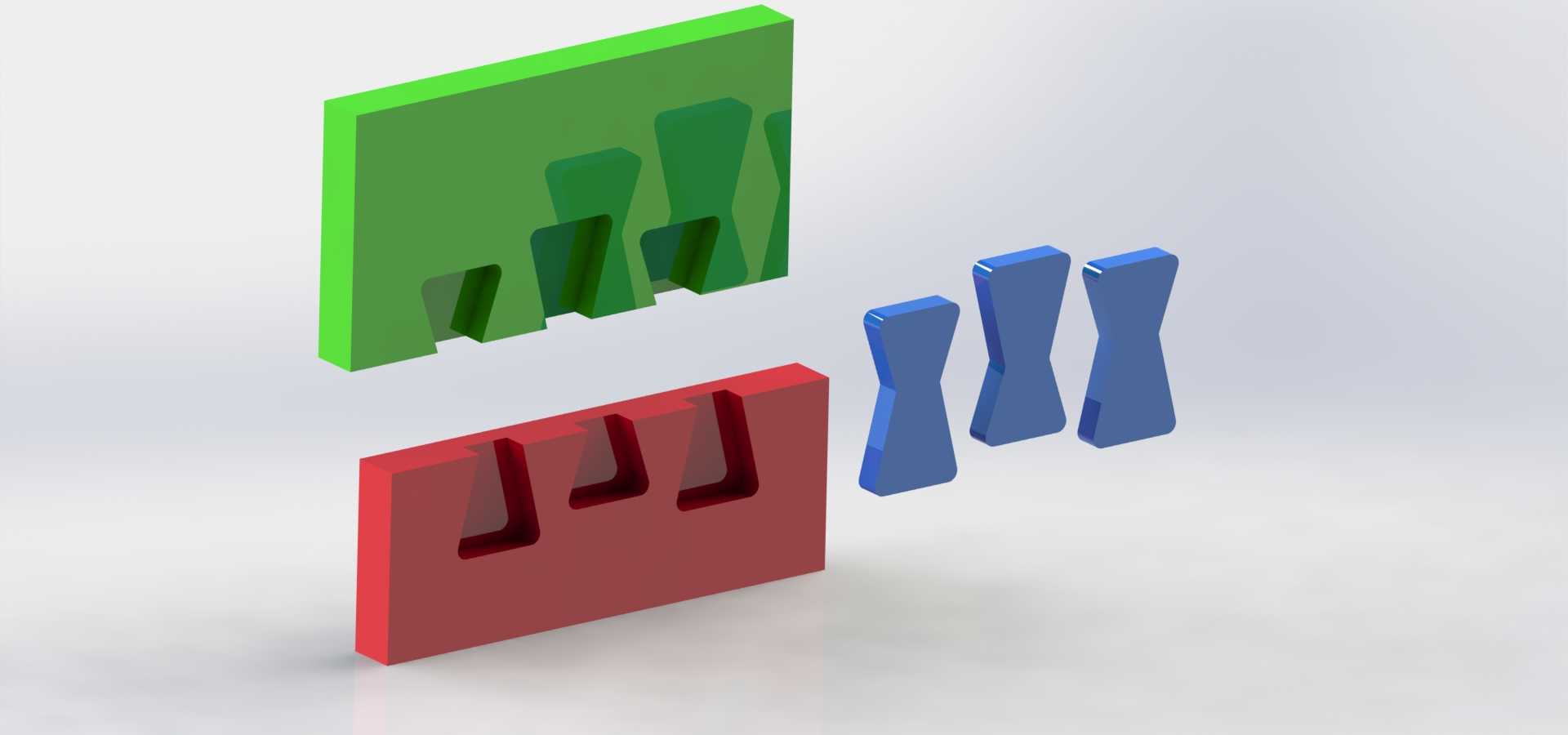

　　在非标自动化设备的电控系统搭建、小型嵌入式装置的功能拓展场景中，经常会遇到原有电路板IO口不足、功能模块需要快速拼接扩展的需求，传统的排针排母连接方式存在占用垂直空间大、抗振动性能弱、反复插拔易出现接触不良的问题，这款非对称键拼接结构正是针对这类痛点设计的板间直连方案。从结构设计逻辑来看，该结构摒弃了传统的对称式榫卯定位思路，采用三组非对称轮廓的楔形键作为拼接定位与传力结构，三个楔形键的收腰轮廓尺寸存在细微差异，从根源上避免了拼接过程中出现装反、错位的问题，装配时无需额外对位标识，操作人员仅凭手感即可完成正确方向的拼接，大幅降低了现场装配的出错概率。楔形键的收腰设计采用了双斜面导向结构，拼接初始阶段斜面提供导向导入作用，

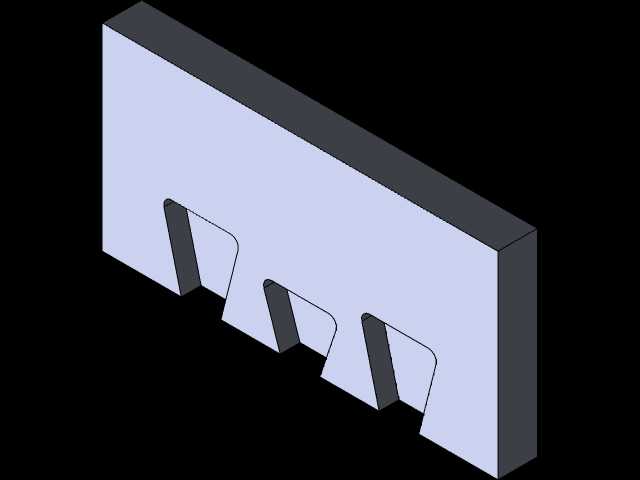

　　完全拼接到位后，键身的直面部分与板体上的对应卡槽形成过盈配合，无需额外螺丝、卡扣等紧固件即可实现两块电路板的刚性连接，同时保证板间导电触点的可靠接触，在存在持续振动的工业设备运行场景下，这类连接结构不会出现松脱、接触电阻增大的问题。从安装边界来看，该拼接结构完全布置在电路板的板厚方向平面内，拼接完成后整体外轮廓无额外凸起结构，两块板拼接后的总厚度与单块板厚度保持一致，不会额外占用设备内部的垂直安装空间，对于内部空间局促的小型控制盒、便携式检测设备来说，这类结构可以最大化利用壳体内部的有限空间，无需为连接结构预留额外的避让位置。在实际应用中，这类非对称键拼接结构不仅可以用于电路板之间的扩展连接，同样可以适配薄型绝缘板材、

　　轻型结构板材之间的快速拼接场景，比如小型设备的绝缘隔板拼接、工装治具的基板快速组合，只需要根据板材的材质调整楔形键的过盈量参数，即可适配不同厚度、不同材质的板材连接需求。设计过程中需要重点关注楔形键的拔模斜度参数，斜度过大会导致连接保持力不足，设备运行振动时容易出现松脱，斜度过小则会提升装配难度，反复拆装后容易出现键面磨损，导致配合间隙过大；同时三个非对称键的位置排布需要避开电路板上的布线区域、元器件焊盘位置，键槽的开孔边缘需要与板上导电线路保持足够的安全间距，避免拼接过程中应力传导导致线路铜箔断裂。该结构的拼接面没有额外的连接附件，拼接完成后板的外表面保持完整平面，可以直接贴装散热片、绝缘膜等附属部件，

　　不会因为连接结构的凸起影响后续工序的装配。相比传统的板间连接方案，这种非对称键拼接结构不需要额外采购连接配件，直接在电路板基板加工时一次成型键与键槽结构，省去了后续焊接排针、装配卡扣的工序，既降低了物料成本，也减少了生产装配的工序步骤，适合小批量定制化电控设备的快速生产组装。在维护场景下，需要拆分电路板时，只需要沿拼接反方向施加均匀的推力即可将两块板分离，不会对板上的元器件、连接触点造成损伤，拆分后的键与键槽没有塑性变形，可以反复多次拆装使用，适配需要频繁调整功能模块组合的试验类设备、可重构电控装置的使用需求。
