互锁拼接式隐藏榫合收纳盒结构

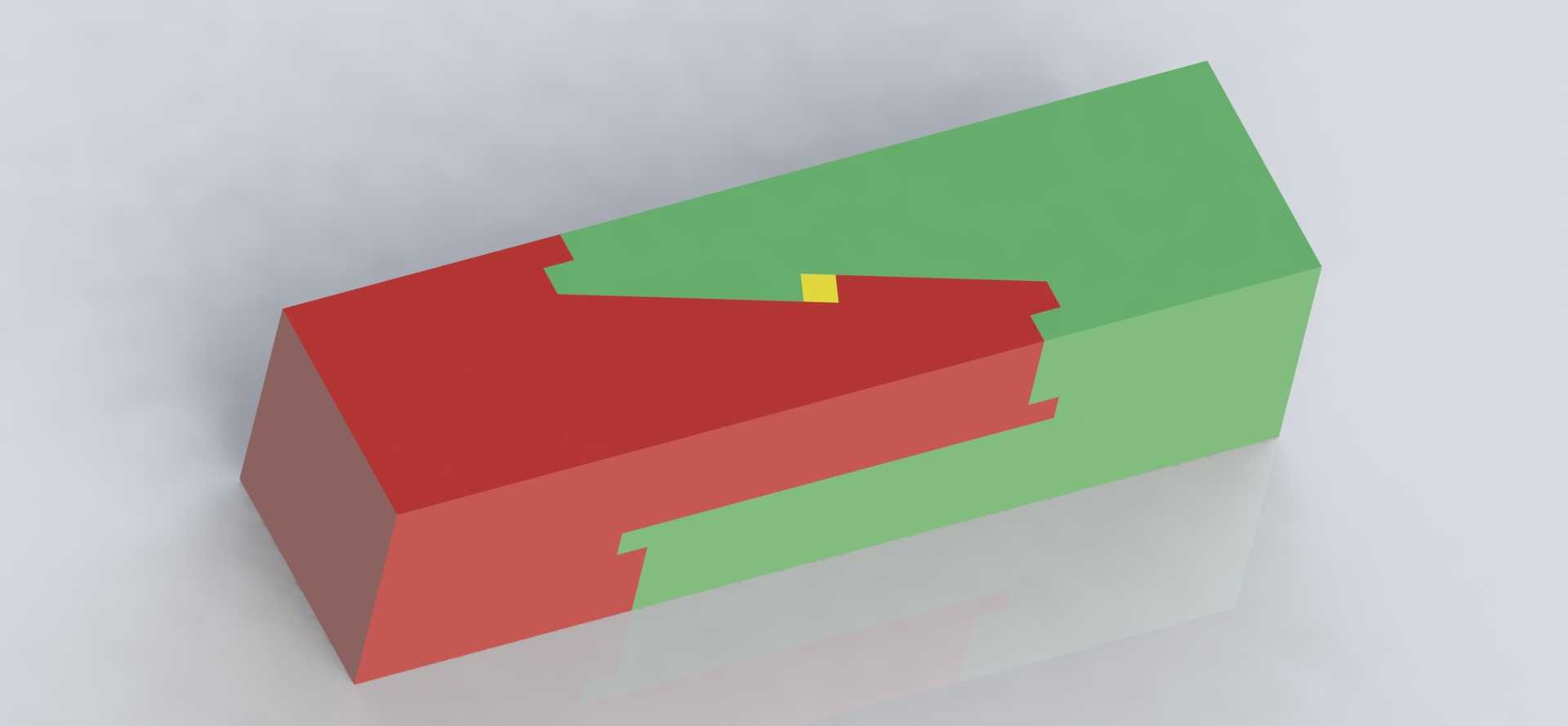

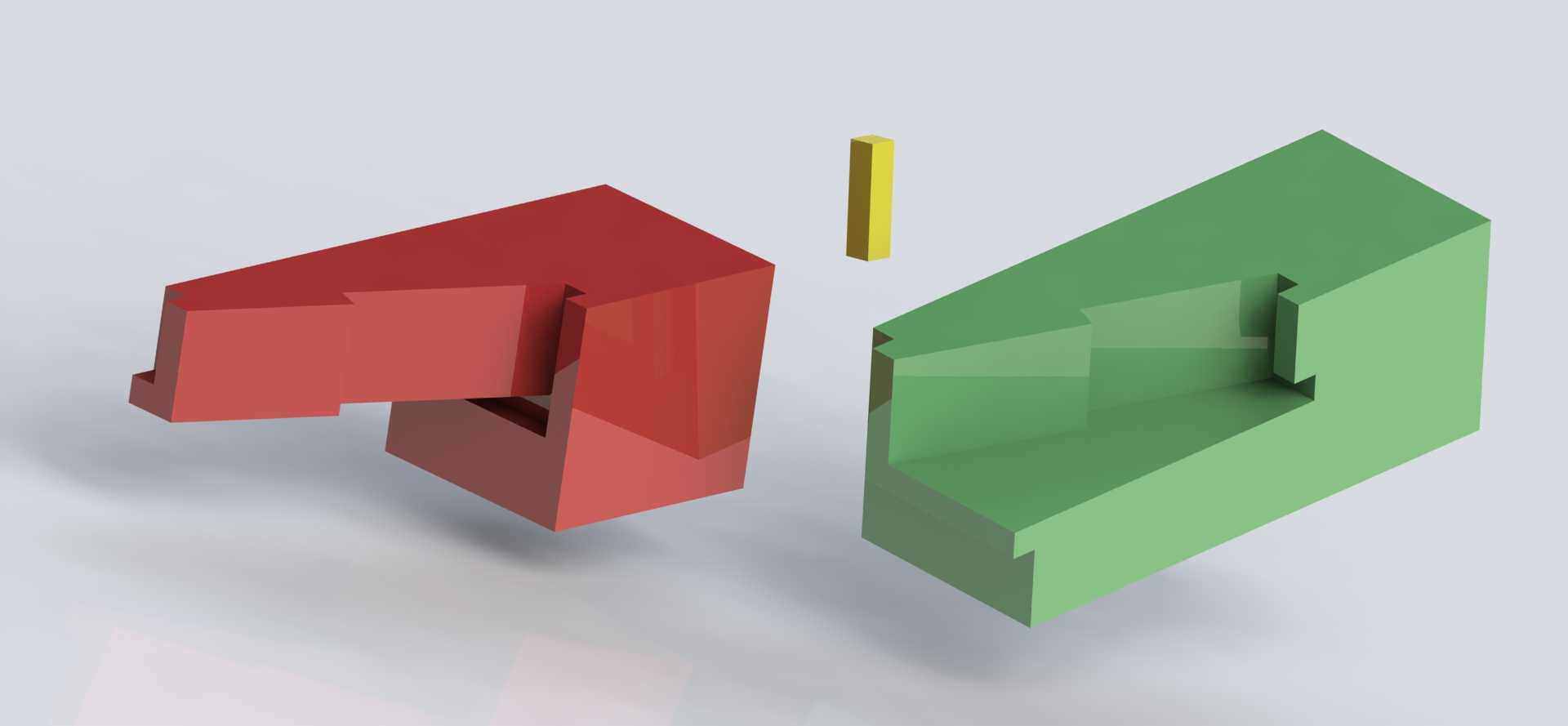

　　这类互锁拼接的隐藏式盒体结构，最早在精密仪器收纳、工装夹具定位模块、小型零部件周转防护场景中被广泛应用，不同于常规带卡扣或铰链的盒体，它完全依靠两个半体的型面咬合实现锁合，不需要额外加装合页、锁扣等标准件，整体外露面无突出连接件，外观规整度更高，在需要避免勾挂、磕碰的洁净车间周转、精密量具存放场景下适配性极强。从结构设计逻辑来看，两个半体的咬合面采用了阶梯式错位榫接结构，咬合段的每一级台阶都设置了反向止退斜面，当两个半体沿插接方向推合到位后，横向与纵向的自由度会被型面完全限制，不会因为常规搬运过程中的晃动、倾斜出现松脱，只有沿特定的斜向角度施力才能将两个半体分离，这也是其“隐藏”特性的核心——非使用者很难快速找到解锁的施力方向，

　　具备一定的防误开、防随意开启的作用。在实际建模过程中，这类结构的核心控制点在于咬合面的间隙预留，常规3D打印制作的场景下，咬合面的单边间隙需要控制在0.1-0.2mm之间，既保证推合过程顺滑无卡滞，又要避免间隙过大导致锁合后出现旷量；如果是采用机加工方式制作铝合金或工程塑料材质的成品，间隙可以根据材料的表面粗糙度适当调整，表面粗糙度Ra值低于1.6的精加工面，单边间隙可以缩小到0.05-0.1mm，配合面的贴合度会更好。从外形尺寸边界来看，这类盒体的常规尺寸可以根据收纳需求灵活调整，小型款可以做到掌心大小，用于存放小型精密零件、珠宝配件等，大型款可以做到边长300-500mm的规格，用于车间内工装模块的集成收纳，不管尺寸如何调整，

　　咬合段的长度占比需要控制在盒体总长度的1/3到1/2之间，过短的咬合段会导致锁合强度不足，受侧向力时容易脱开，过长的咬合段则会增加推合和解锁的操作难度，同时会压缩盒体内部的有效收纳空间。在实际应用中，这类结构还常被用于模块化工装的快换连接，将两个需要快速对接的工装模块分别集成在两个半体上，依靠榫接结构实现快速定位与锁合，不需要额外安装快换板、定位销等零件，对接重复定位精度可以控制在0.1mm以内，完全满足普通工装的定位需求。设计这类结构时需要注意，咬合面的所有棱角都需要做0.2-0.5mm的倒角处理，避免反复插拔过程中棱角磨损出现毛刺，影响配合顺滑度；同时两个半体的外壁在合模后需要保证完全齐平，不能出现台阶差，否则不仅影响外观，

　　还会在堆叠存放时出现不稳的情况。不同于传统的燕尾榫结构，这种隐藏式的互锁结构将榫接位置完全隐藏在盒体内部，外壁没有任何拼接缝隙以外的结构痕迹，外观整体性更强，在对外观有要求的消费类产品收纳场景中也有很高的应用价值，比如高端文创产品的包装、定制化礼品的收纳盒等，都可以采用这类结构提升产品的质感。在结构强度验证环节，需要重点测试两个方向的受力：一是垂直于插接方向的侧向拉力，验证锁合结构的抗脱开能力，常规小型盒体需要承受50N以上的侧向拉力不脱开，才能满足日常搬运使用需求；二是沿插接反方向的推力，验证止退斜面的锁止效果，避免正常推压盒体时出现意外解锁的情况。另外，这类结构的内部收纳腔可以根据存放物品的外形做定制化的仿形设计，比如存放量具时可以在腔体内加设泡棉衬垫的定位槽，存放电子零件时可以做防静电的表面处理，适配不同场景的使用需求。
