多色块拼接式直角拐角连接底角接头结构

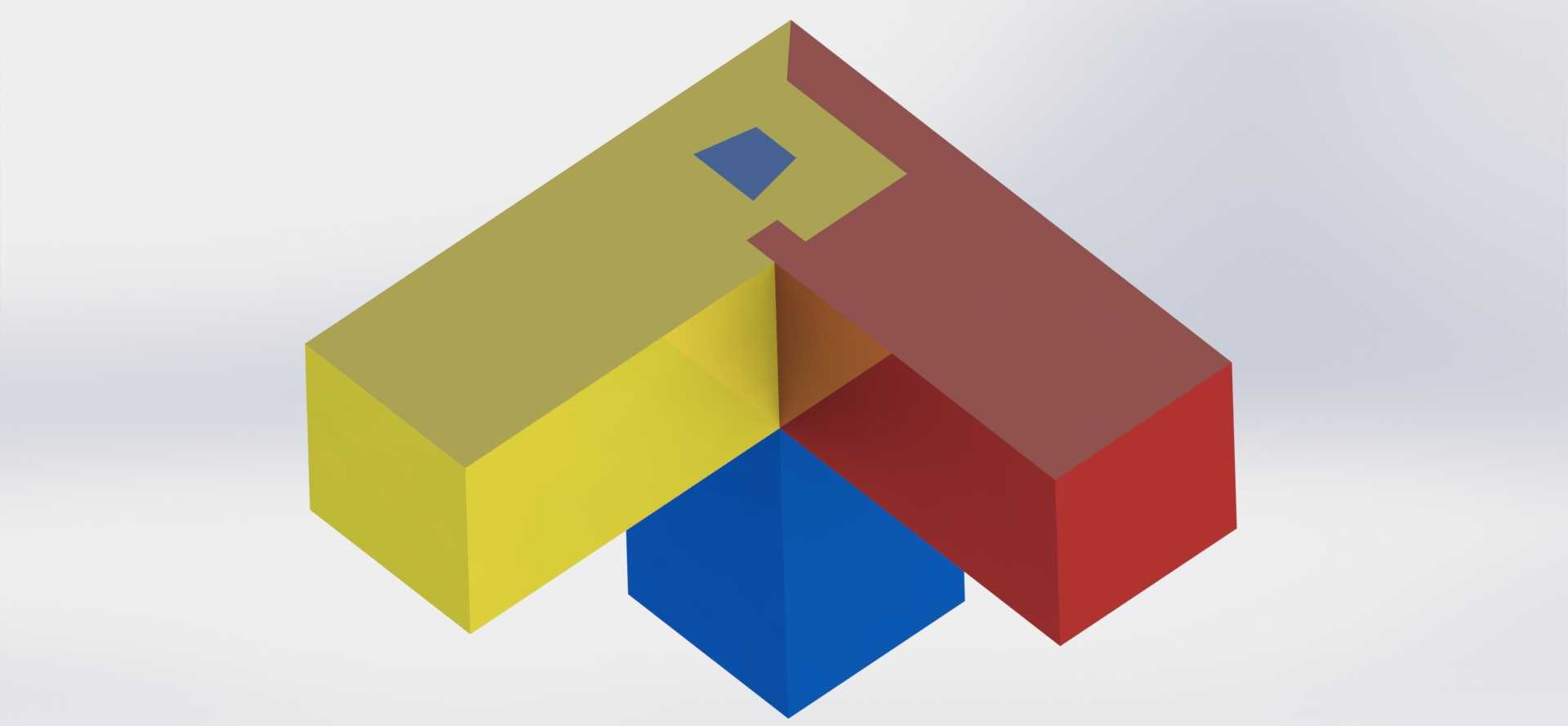

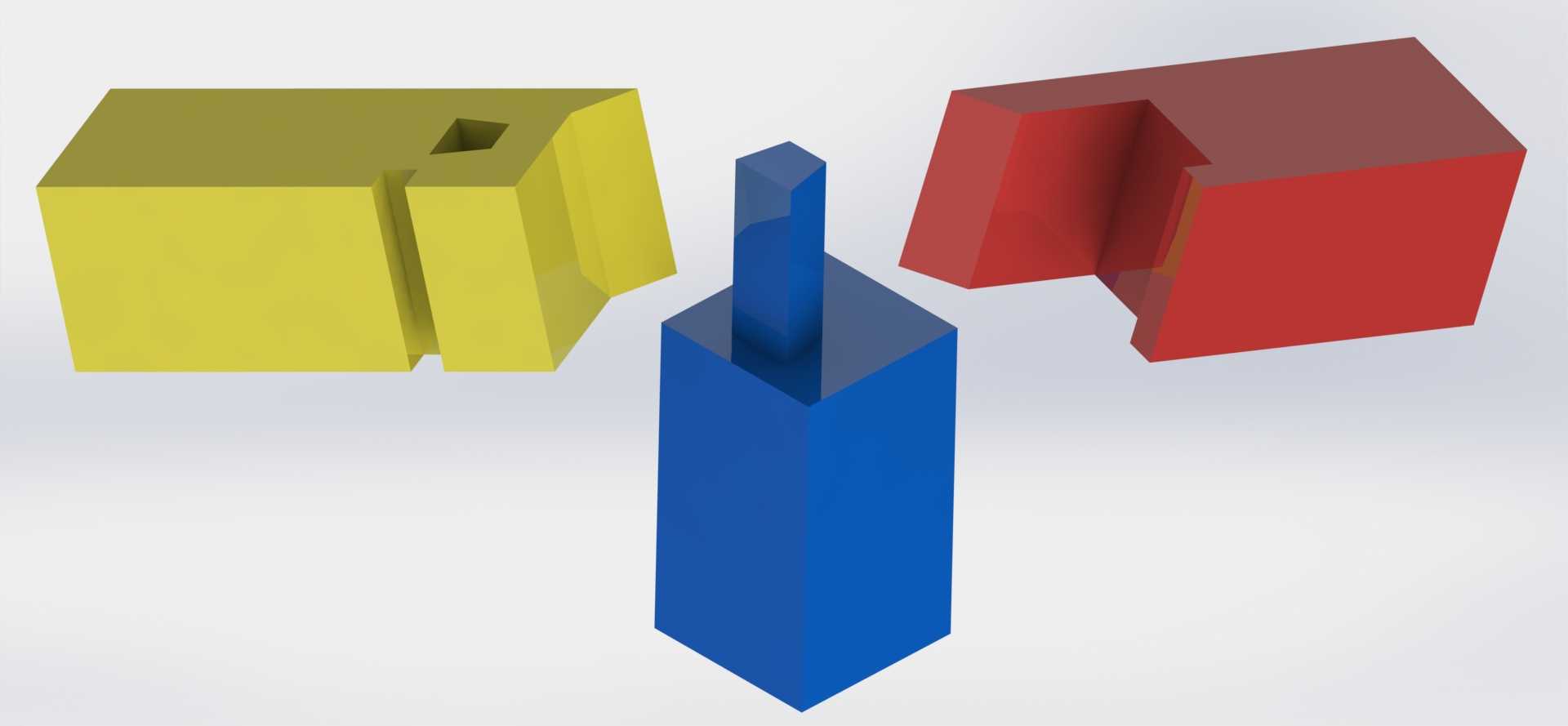

　　在非标自动化线体的型材框架搭建、小型模块化设备的边角固定场景里，这类直角拐角底角接头是很容易被忽略但直接影响装配精度与结构稳定性的基础连接件。日常做线体改型或者小型工装架设计时，经常会遇到两根正交型材在底角位置需要同时完成对接、承托、限位的需求，普通的角码往往只能完成单面锁紧，受力后容易出现型材错位、拼接面缝隙不均的问题，而这类嵌合式拐角接头的结构，刚好能解决这类场景的装配痛点。从结构设计逻辑来看，这个接头采用了多段块体嵌合的拼接思路，三个方向的连接端分别对应正交排布的三根型材端面，其中两个水平方向的连接块做了错位嵌合的止口结构，装配时不需要额外做定位治具，只要将接头的嵌合凸台对准型材端部的预设卡槽推入，就能自动完成正交方向的定位，

　　垂直方向的承托块则延伸出贴合型材底面的支撑面，能将上层框架的竖向载荷直接传导到安装底座上，避免连接位置长期受交变载荷出现螺钉剪切断裂的问题。做结构校核的时候需要注意，这类接头的安装边界要提前预留操作空间，水平两个方向的型材插入深度要匹配接头上的嵌合段长度，不能为了缩减外形尺寸随意截短嵌合段，否则会导致连接位置的抗扭性能下降30%以上，垂直方向的底座安装孔位要和型材端面的中心保持同轴，锁紧时要采用对角交替打螺钉的方式，避免单侧受力导致接头块出现微变形，影响后续型材拼接的平面度。实际应用中，这类接头除了用在工业铝型材框架的底角连接，还可以适配小型输送线的侧边护板拐角固定、设备外罩的框架边角拼接，甚至在一些模块化实验台架的搭建中，

　　也能替代传统的焊接角码，实现无焊接快速装配，后期拆改调整时不需要破坏型材本身的结构，只需要松开锁紧螺钉就能完成框架的改型重组。从外形尺寸的适配性来看，这类接头的三个连接端的截面尺寸是和常用规格的型材做了匹配设计的，外轮廓没有突出的凸缘，拼接完成后框架的外表面能保持齐平，不会出现传统角码突出型材表面、影响外罩板安装的问题，接头内部的嵌合面做了微小的拔模斜度，既方便注塑或者机加工时的脱模/排屑，也能在装配时起到导向作用，即使是现场装配的工人没有经过专门的培训，也能快速完成对位，不会出现装反、卡滞的问题。在做受力分析的时候，要注意这类接头的主要受力方向是垂直向下的静载荷以及水平方向的轻微扭转载荷，不适合用在有大冲击载荷的设备主承重位置，

　　如果是用在移动设备的框架上，还要在接头的嵌合缝隙处增加防滑垫片，避免设备移动过程中产生的振动导致连接位置松动。另外，接头的拐角位置做了小圆弧过渡，没有尖锐的直角棱边，现场装配时不会划伤操作人员，也能避免应力集中导致的接头块开裂问题，三个连接块的接合面做了平面度处理，拼接后型材之间的缝隙可以控制在0.1mm以内，满足有密封要求的外罩框架装配需求。
