开口燕尾榫拼接连接结构设计

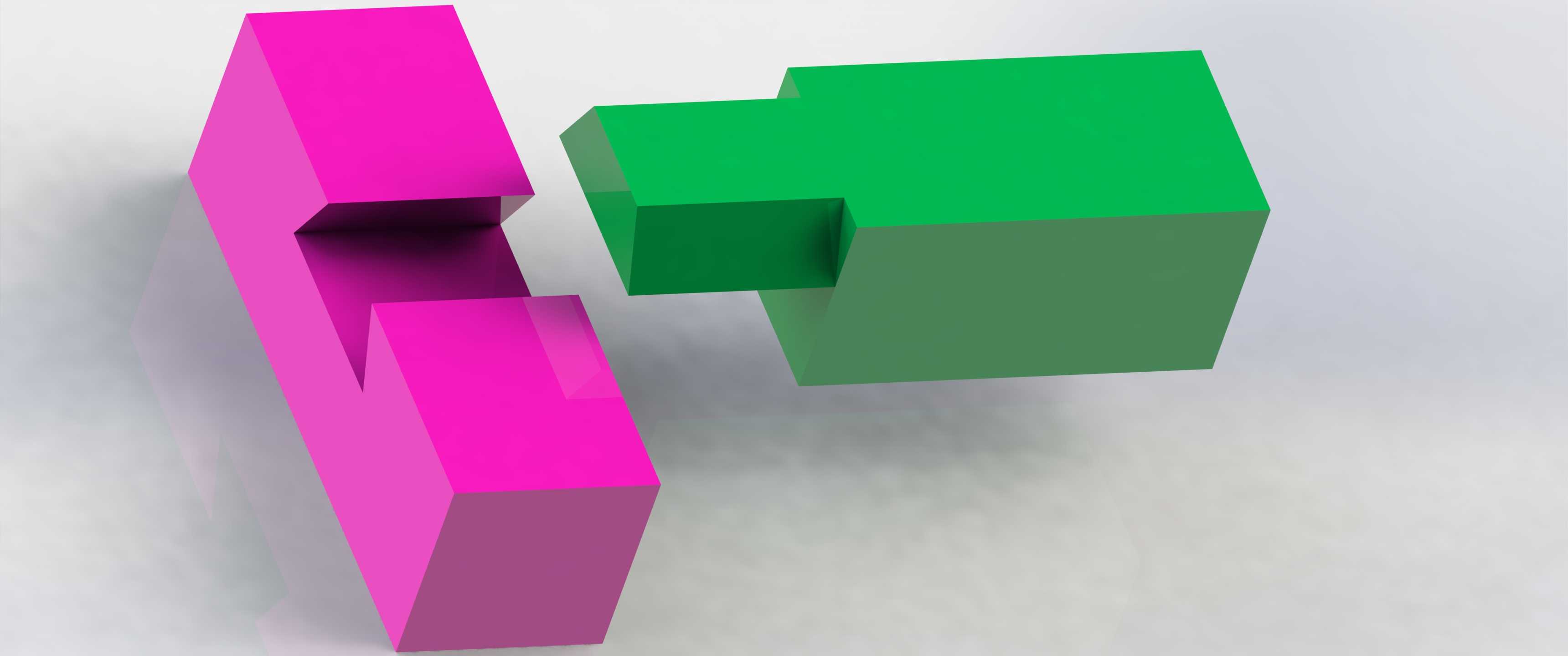

　　在木质家具组装、模块化工装夹具搭建、小型非金属构件快速拼接的场景里，燕尾榫结构是无需额外紧固件就能实现可靠咬合的经典连接形式，这款开口燕尾结构的设计，针对需要侧向滑入装配、拆卸频次中等的连接需求做了适配，区别于全封闭燕尾榫的装配限制，开口形式允许构件从端部侧向滑入完成拼接，不需要沿榫长方向全程穿装，在受限空间内的装配操作更具灵活性。从功能特性来看，该结构依靠两个构件上互补的梯形咬合面实现限位，拼接完成后可限制垂直于拼接面的分离位移，同时沿榫的延伸方向具备稳定的抗剪切能力，咬合面的倾斜角度经过适配，既保证装配时滑入过程顺畅无卡滞，又能在装配到位后形成足够的自锁阻力，避免受横向载荷时出现松脱。设计过程中，首先明确了连接副的受力边界：

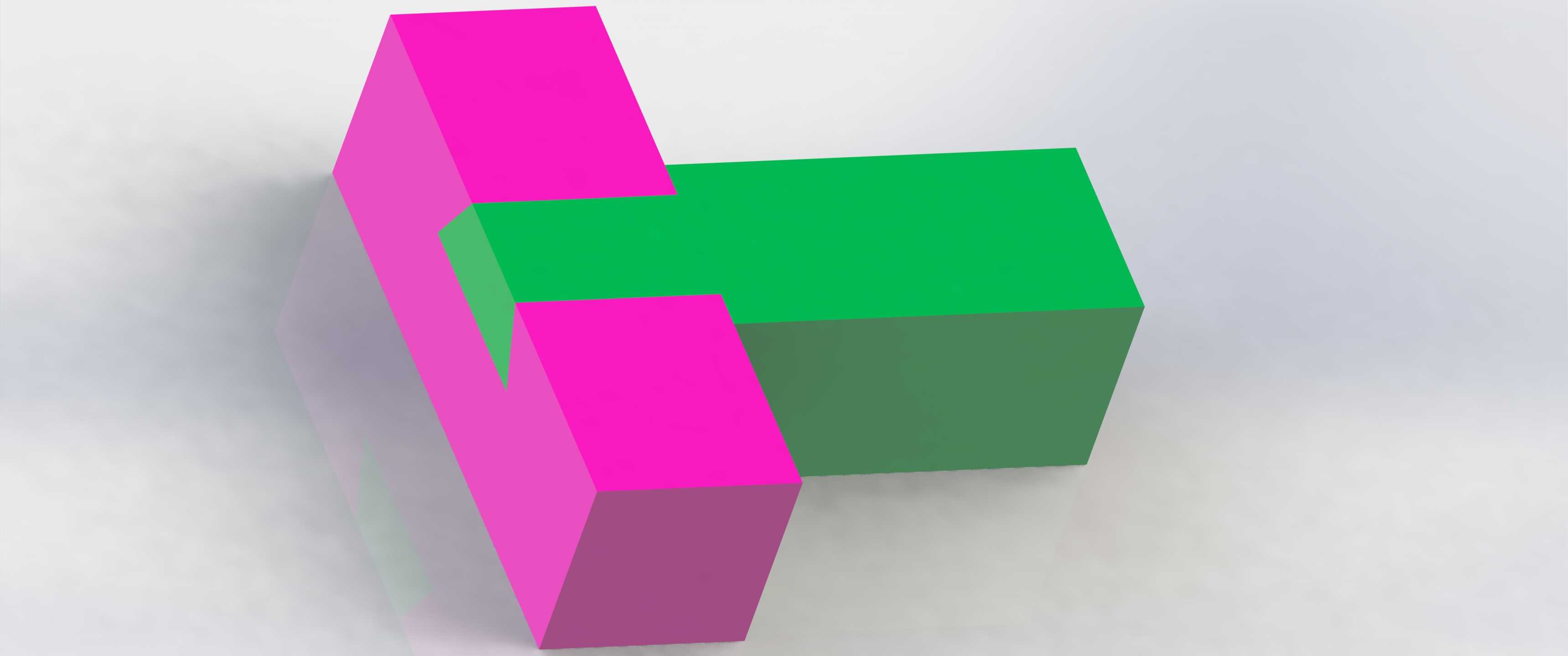

　　常规工况下主要承受垂直于拼接面的拉脱力以及平行于拼接面的剪切载荷，因此将榫头的两个侧边设置为对称斜度，斜度取值兼顾了加工便利性与自锁性能，没有采用过大的倾斜角度导致咬合深度不足，也没有用过小的斜度造成装配阻力过大、拆卸困难。外形尺寸方面，榫头的凸起高度与母槽的凹陷深度完全匹配，装配后两个构件的拼接面完全贴合，无凸起或缝隙，安装边界上，该结构不需要在构件上额外加工安装孔，也不需要预留螺栓、卡扣等紧固件的操作空间，仅需在两个待连接构件的对应端部分别加工出互补的公母结构即可，构件的外轮廓尺寸不会因为增加该连接结构而产生额外的尺寸增量，非常适合用于对外观平整度有要求的外装构件拼接。实际应用中，

　　这类开口燕尾结构常被用于木质抽屉的侧板与前板连接、模块化展示架的杆件拼接、小型实验工装的快速组合场景，相比直榫结构，它的抗脱能力更强，相比螺钉连接，它不会破坏构件的表面完整性，装配后外观更整洁，且反复拆装不会出现螺纹滑牙之类的损耗问题。建模过程中对两个构件的配合面做了公差适配，预留了合理的装配间隙，既保证实体加工后能够顺利装配，又不会因为间隙过大导致拼接后出现晃量，咬合面的边缘做了微小的倒角处理，避免装配时锐边刮擦构件表面，也能引导榫头顺利滑入母槽，减少对位调整的时间。在一些需要快速更换构件的工位工装上，这种开口燕尾结构可以配合定位销使用，在滑入到位后通过侧面的定位销锁定最终位置，进一步提升连接的可靠性，

　　即使承受一定的振动载荷也不会出现滑出松脱的问题。对于非金属材质的构件，比如3D打印的工装、亚克力材质的展示构件，这种结构不需要额外嵌入金属紧固件，直接通过构件自身的结构咬合就能实现连接，大幅降低了装配的物料成本与操作工时。
