十字型可折叠管路对接接头结构设计

　　在模块化流体输送、快装式工装管线以及可折叠展收类设备的管路布设场景中，常规十字通接头多为一体式刚性结构，无法适配需要折叠收纳、转角变向的管路布局需求，这类刚性接头在设备转运、管线临时展收作业中，往往需要额外加装多段弯头、活接才能完成路径调整，不仅增加了管路节点数量提升泄漏风险，也会拖慢现场布设的作业效率。这款十字型折叠接头正是针对这类场景开发的管路连接件，核心功能是在实现十字方向四路管路连通的基础上，支持相邻两路连接臂绕中心枢轴做定角度折叠转动，在设备收纳状态下可将原本十字展开的结构折为平行并拢状态，大幅缩减管路组件的占用空间，展开状态下又可通过中心的定位结构锁止转动自由度，保证四路管路的连通密封性与结构刚性。从结构设计逻辑来看，

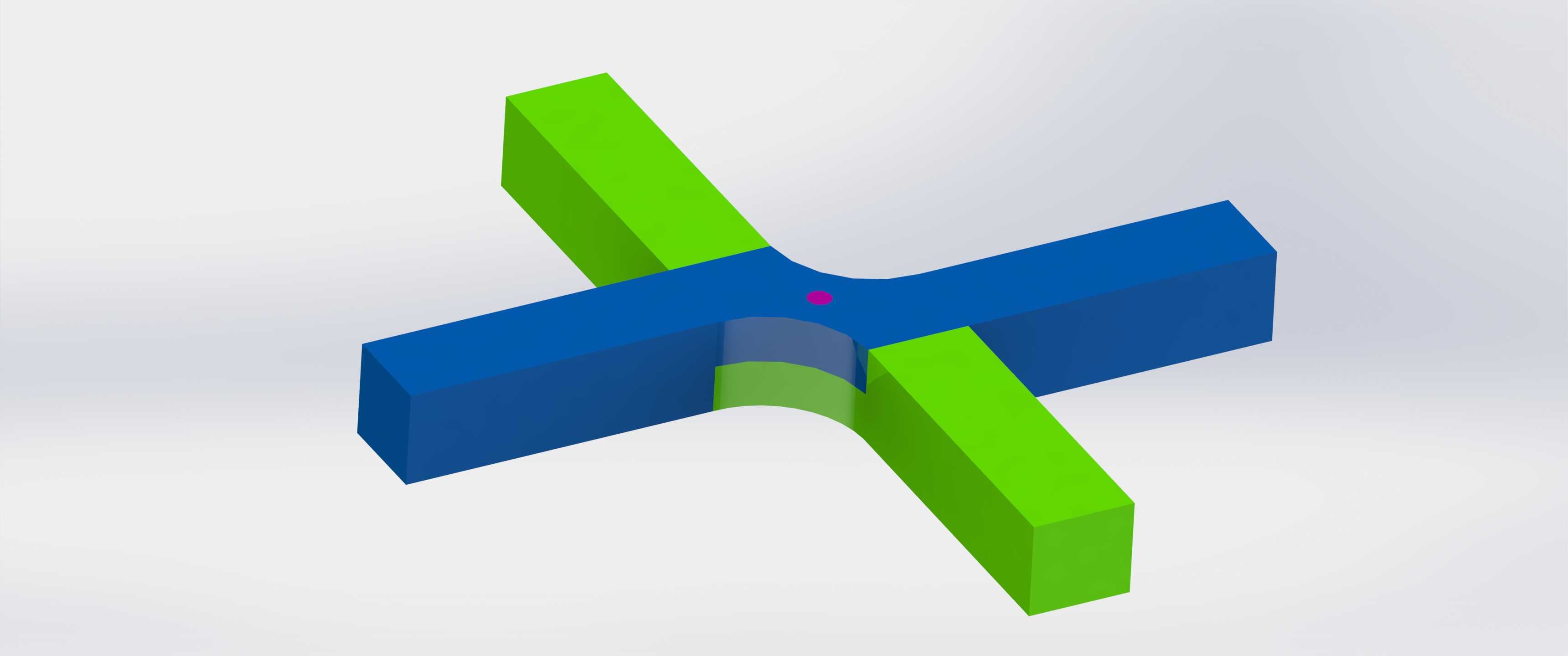

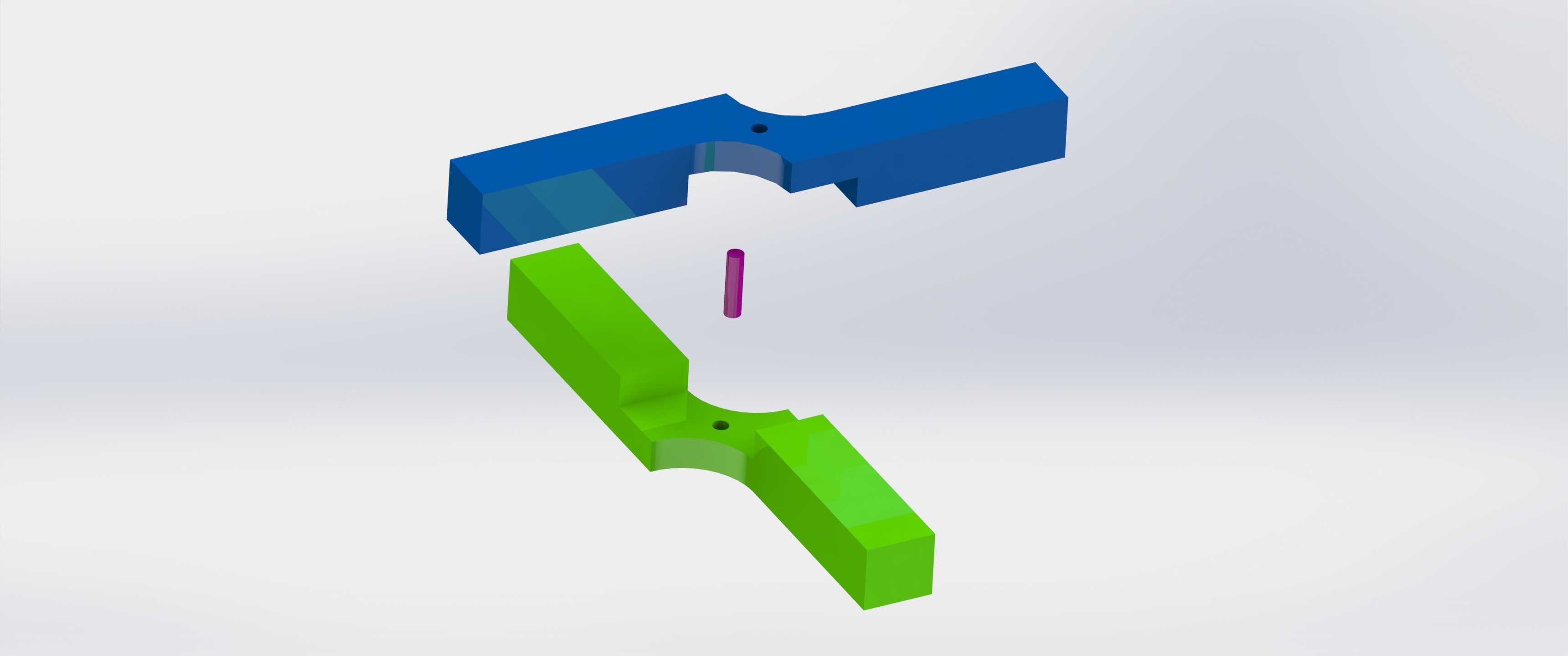

　　接头整体以中心枢接座为核心，四个连接臂分为两组对向设置，其中一组臂体与中心座为一体式刚性连接，作为固定基准臂，另一组臂体通过中心的圆弧配合面与枢轴结构实现转动连接，转动配合面处设置有环形密封槽，可嵌入适配规格的O型密封圈，在转动过程中始终保持流道的密封性能，避免输送介质从转动配合间隙泄漏。臂体的截面采用矩形结构设计，相比常规圆形截面的管接头，矩形臂的外侧平面更便于安装时的夹持固定，也能在折叠并拢时实现两个转动臂的平面完全贴合，不存在结构干涉间隙，折叠后的整体轮廓规整，不会出现突出的棱边剐蹭周边管线或设备结构。中心枢轴处设置有定位销孔，当转动臂展开至与固定臂呈90度十字状态时，定位销可穿入孔位完成锁止，限制臂体的转动自由度，

　　保证管路在承压工作状态下不会出现意外弯折；当需要折叠收纳时，拔出定位销即可转动臂体完成并拢，操作过程无需额外拆卸管路，仅需操作锁止结构即可完成状态切换。从安装边界尺寸来看，固定臂的总长度与转动臂的长度保持一致，展开状态下整体十字轮廓的外接正方形边长与同通径常规四通接头的安装尺寸接近，可直接替换原有设备上的刚性四通接头，无需改动周边的管路安装位；折叠状态下整体轮廓的宽度仅为单组臂体的宽度尺寸，相比展开状态缩减近60%的横向占用空间，非常适配需要频繁转运、展收的移动式设备管路系统。流道设计上，四个臂体的内部流道在中心座处做圆弧过渡处理，不存在直角转角的流道突变，可降低流体输送过程中的局部阻力损失，减少介质在转角处的淤积残留，

　　无论是输送气体、液体还是低压工况下的粉状介质，都能保持顺畅的流通状态。臂体的端部可根据实际安装需求加工为快插接口、外螺纹接口或法兰连接面，适配不同材质的管路连接需求，转动配合面的密封结构可根据输送介质的特性选择丁腈橡胶、氟橡胶等不同材质的密封圈，满足常规工况、腐蚀介质工况等不同使用场景的密封要求。在实际设备应用中，这类折叠接头常被用在可折叠展收的灌溉设备、移动式应急供气管线、模块化实验台的流体管路以及可折叠工装的气路连接部位，相比采用多段活接拼接的可折叠管路结构，这款集成式折叠接头将转动密封、十字连通、锁止定位的功能整合为单一零件，减少了管路的连接节点数量，降低了潜在的泄漏点，同时也简化了现场安装的操作步骤，不需要在现场组装多个弯头、活接部件，直接安装接头后连接管路即可完成布设。结构强度设计上，臂体与中心座的连接过渡位置做了圆弧倒角处理，避免应力集中导致的结构断裂，在常规1.6MPa的工作压力下，臂体与枢接结构的强度可满足长期使用需求，不会因为管路内压或外部载荷出现结构变形。转动配合面的加工精度控制在合理公差范围内，既保证转动操作的顺畅性，不会出现卡滞问题，也能控制配合间隙避免密封圈被挤入间隙造成磨损，延长密封件的使用寿命。
