双拼嵌合式直角连接角支架结构

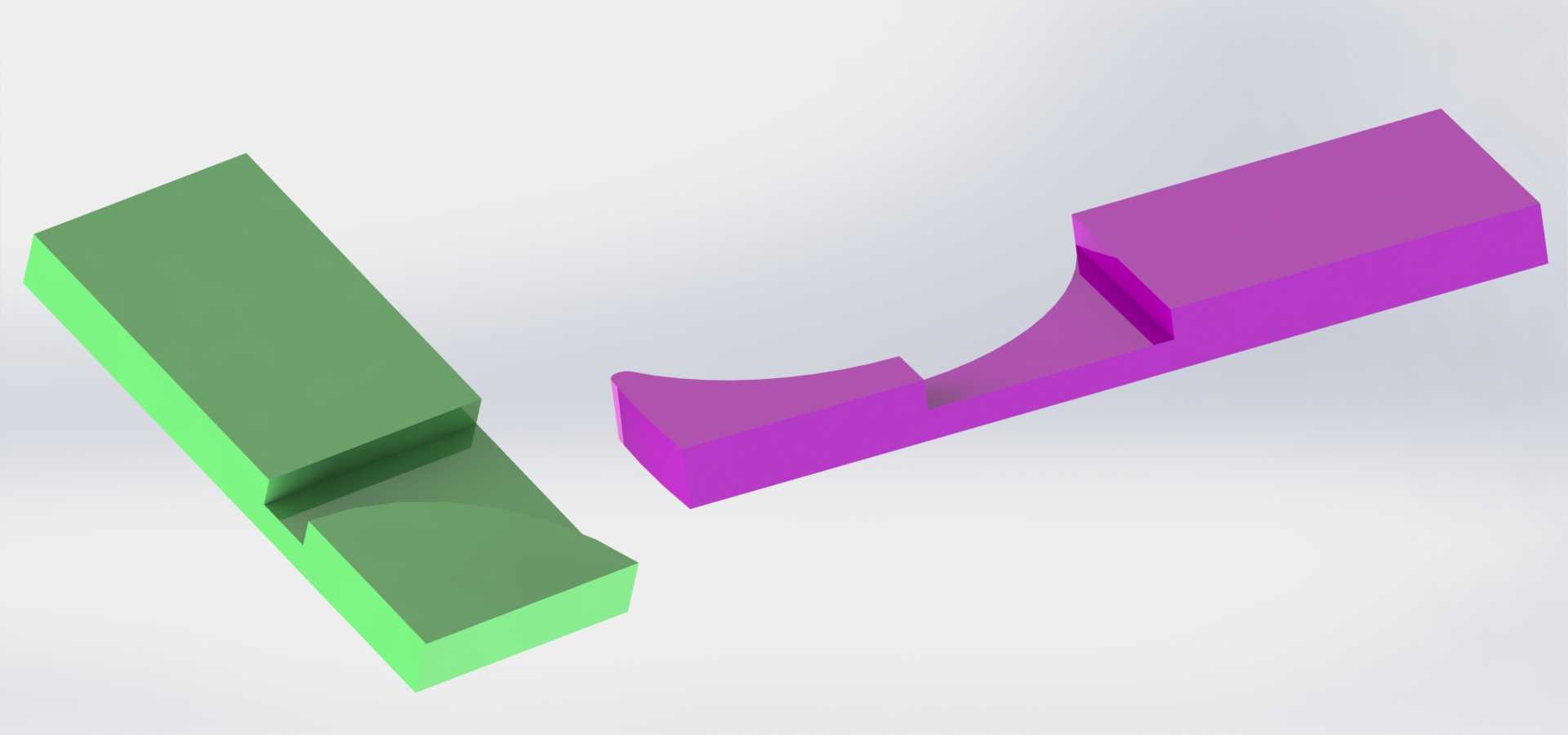

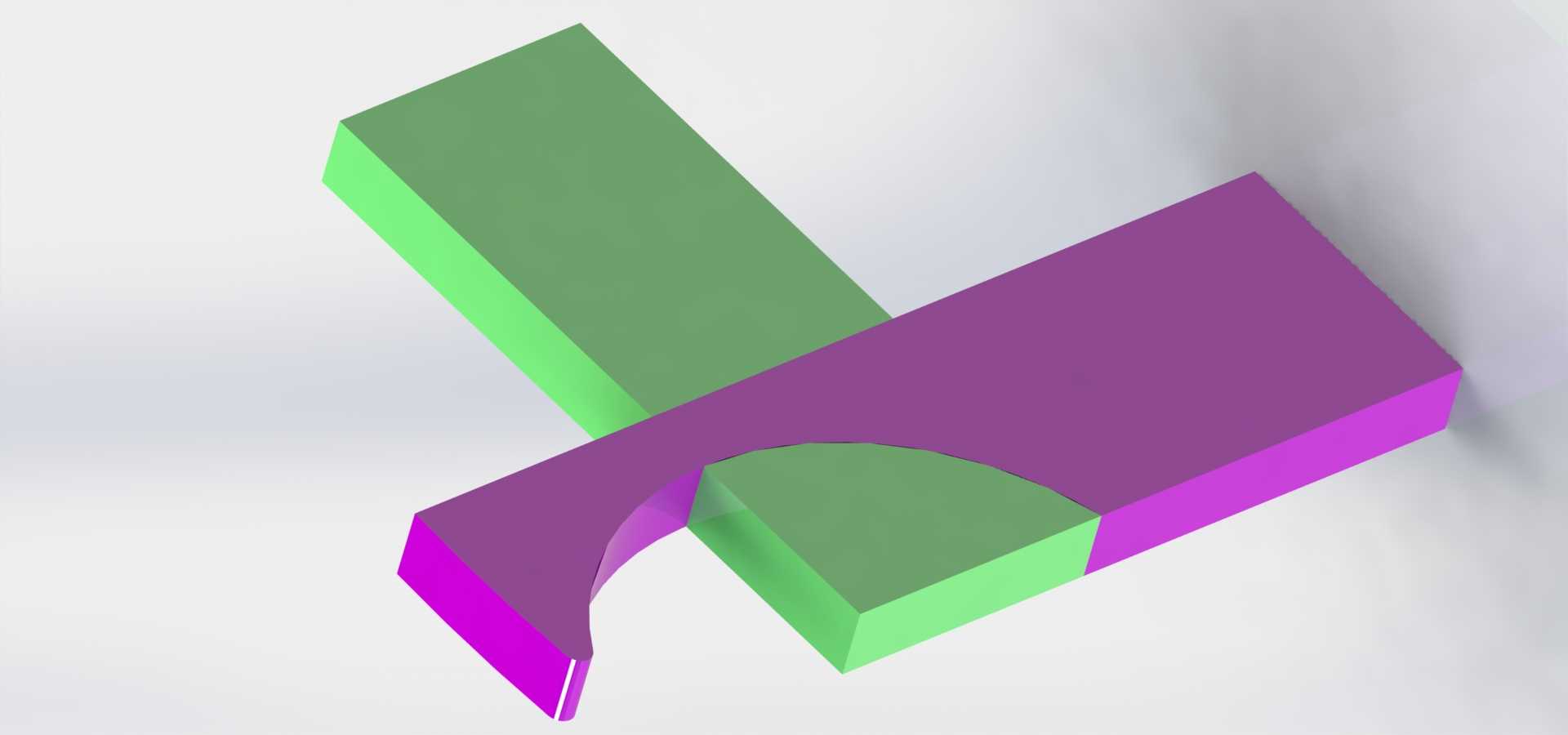

　　在木工CNC加工、定制家具组装、模块化展架搭建这类需要快速实现直角构件拼接的场景里，这类互锁式角支架的使用频率一直很高，它不需要额外的金属紧固件辅助，仅靠构件自身的型面嵌合就能完成两个垂直方向型材的刚性连接，省去了预埋螺母、打孔攻丝的额外工序，尤其适合批量加工的标准化木构件快速装配作业。从结构功能上看，这个角支架的核心作用是承担两个垂直排布杆件的连接载荷，同时通过互锁型面限制三个轴向的相对位移，避免拼接处出现松脱、错位的问题。不同于传统的L型外置角码，它采用的是内嵌式双拼嵌合结构，两个构件分别对应垂直方向的两根杆件，拼接时通过预先加工好的弧形让位槽与凸台结构互相卡入，接触面上的型面完全贴合，既可以传递垂直方向的压应力，

　　也能承受水平方向的剪切力，在静态承载工况下的连接稳定性比外置角码更高，同时不会在构件外表面留下凸起的连接结构，外观整体性更好。设计这类结构的时候，首先要考虑的是安装边界的适配性，两个拼接构件的截面尺寸需要和待连接的杆件截面完全匹配，嵌合部位的弧形槽曲率要和对应凸台的曲率保持一致，加工时的公差需要控制在0.1mm以内，避免出现卡入困难或者装配间隙过大的问题。嵌合深度的设定也需要结合杆件的截面尺寸调整，通常嵌合深度不小于杆件截面宽度的三分之一，保证拼接后有足够的接触面积传递载荷，同时不会因为开槽过深削弱杆件自身的结构强度。从实际装配逻辑来看，这种结构不需要复杂的安装工具，只需要将两个构件沿嵌合方向对准推入，就能完成锁定，

　　拆卸时也只需要反向施力即可分离，既可以用于永久性的固定连接，也适合需要反复拆装的模块化临时结构，比如展会的临时展架、可拆装的仓储货架、DIY组合家具这类场景。结构的外形完全贴合待连接杆件的外轮廓，拼接完成后两个方向的杆件外表面保持齐平，没有突出的连接部件，不会影响后续的表面打磨、上漆或者贴面处理，对于外观要求较高的家具制作场景来说，这个特性可以大幅减少后期的表面处理工作量。在受力设计上，嵌合部位的弧形过渡结构可以有效分散应力集中，避免直角开槽位置因为长期受载出现开裂的问题，相比传统的直槽榫接结构，这种弧形接触面的应力分布更均匀，在承受交变载荷或者冲击载荷的时候，连接部位的抗损坏能力更强。设计建模过程中，

　　需要重点校验两个构件的干涉情况，确保装配过程中两个零件的运动路径上没有多余的实体阻挡，嵌合到位后所有贴合面完全接触，没有虚位。同时要考虑CNC加工的工艺可行性，所有的加工面都要适配平底铣刀或者球头铣刀的加工路径，避免出现刀具无法加工的内锐角或者深窄槽结构，保证加工出来的零件不需要额外的手工修配就能顺利装配。这类连接结构除了木工领域之外，也可以拓展应用到铝型材框架连接、塑料构件拼接等场景，只需要根据对应材料的强度特性调整嵌合部位的尺寸参数和公差范围，就能适配不同材质的连接需求，相比传统的紧固件连接方式，这种一体化的互锁结构零件数量更少，装配效率更高，整体的结构一致性也更好，在标准化批量生产的场景下能有效降低装配成本和零件管理成本。
