三向正交对接连接接头结构设计

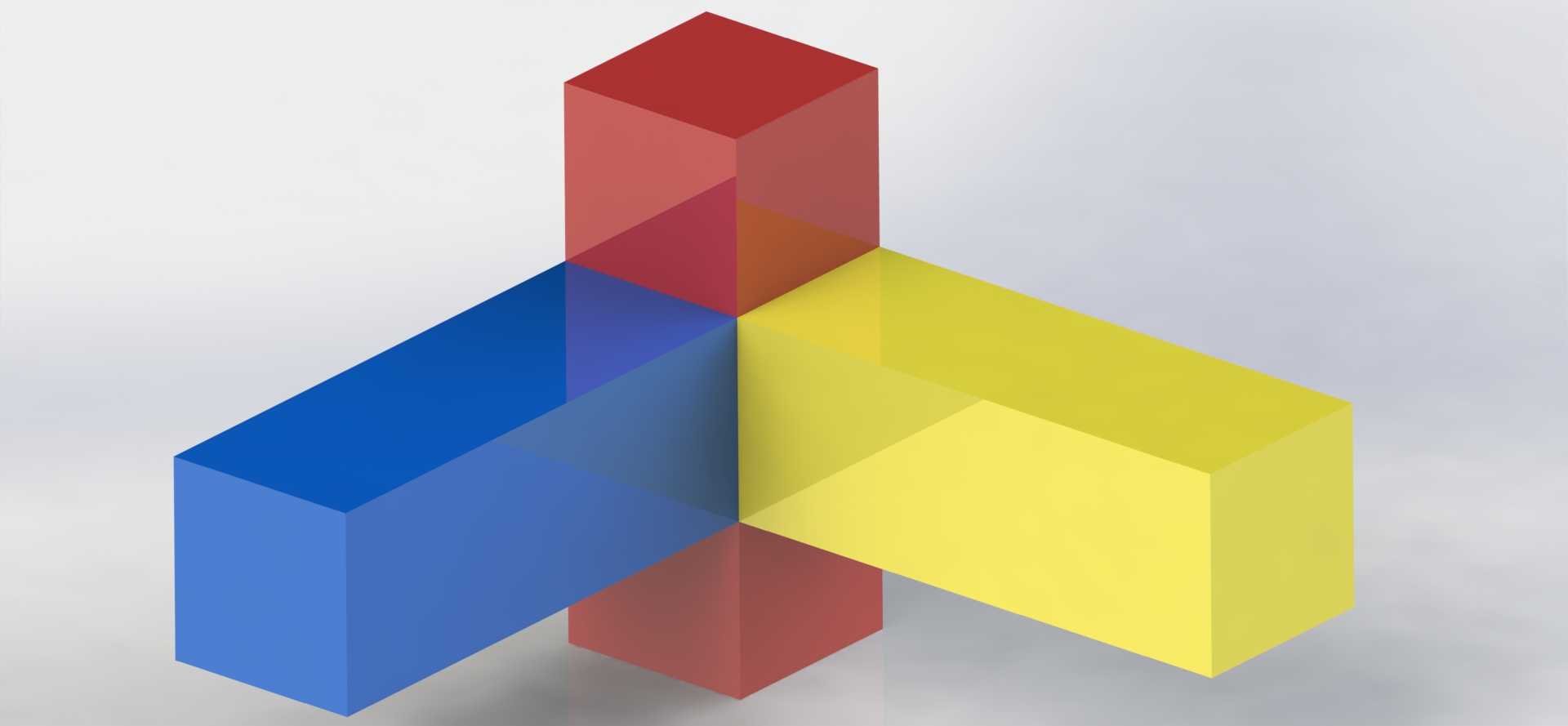

　　在模块化机架搭建、管线分流布设、工装夹具组合拼接这类工程场景里，正交三向的连接需求一直是结构设计里的常见痛点——常规的两通接头只能完成单轴线方向的构件拼接，遇到三个互相垂直方向的杆件、管路需要汇接固定时，往往需要搭配多个两通接头组合使用，不仅会增加安装点位的累计误差，还会让连接节点的整体刚性下降，在承受交变载荷或者振动工况时容易出现松动、错位的问题。这款三向正交对接接头的设计，就是针对这类场景做的结构优化，三个方向的连接段采用等截面方型结构，互相垂直交汇于中心节点，每个方向的连接段长度保持一致，能够保证三个方向的构件安装后处于完全正交的空间位置，不需要额外做角度校准，就能快速搭建出XYZ三个轴向的框架结构。从实际使用的角度看，

　　这类接头最常应用在工业铝型材机架的快速拼接、小型自动化设备的底座框架搭建、实验室测试工装的组合架设场景中，相比采用角码搭配螺栓的拼接方式，一体式的三向接头不需要在型材端面做额外的攻牙或者铣削加工，只需要将对应规格的方型杆件插入接头的连接段，再通过侧面的紧定螺钉完成锁紧固定，就能实现三个方向构件的刚性连接，安装效率能提升40%以上，同时节点处的连接强度也比多件组合的拼接方式更高，在承受垂直于杆件方向的径向载荷时，应力会均匀分散到三个连接段的交汇区域，不会出现应力集中导致的接头断裂问题。设计过程中，三个连接段的同轴度、正交度是核心控制指标，每个连接段的内孔尺寸公差按照对应型材的外径公差做H7级的配合设计，既能保证杆件可以顺畅插入，

　　又不会出现过大的配合间隙导致安装后杆件晃荡；中心交汇区域做了等壁厚的圆角过渡处理，避免直角交汇带来的应力集中问题，在接头承受冲击载荷时，圆角过渡区域可以将应力平滑传递到三个连接段上，不会在转角处出现应力峰值。从安装边界来看，这类接头的外接轮廓尺寸比所连接的方型杆件单边大2mm，在排布密集的框架结构时，相邻接头之间不会出现干涉问题，每个连接段的有效插入深度为杆件外径的1.5倍，能够保证足够的连接接触面积，即使是在有持续振动的设备上使用，也不会因为插入深度不足导致杆件脱出。在管线分流的应用场景中，这类接头的中心空腔是互相连通的，三个方向的管路插入后可以实现三向的介质导通，不需要额外在接头内部做流道加工，

　　一体式的结构也避免了多件拼接带来的密封泄漏问题，在低压气路、冷却水路的布设中，可以替代传统的三通管件，同时兼顾管路连接和外部机架固定的作用，减少管路布设时需要的固定管夹数量。针对不同的使用场景，接头的壁厚可以根据载荷等级做调整，轻载场景下比如展示架、轻型工装的搭建，壁厚可以取连接段外径的1/10，在保证足够刚性的前提下控制整体重量；重载场景下比如设备承重框架、输送线支架的连接，壁厚可以提升到连接段外径的1/8，同时在连接段的外壁增加加强筋结构，进一步提升接头的抗弯曲、抗扭转载荷能力。实际建模过程中，三个连接段采用对称式的结构设计，只需要完成单个方向连接段的建模，通过两次正交方向的阵列就能完成整体结构的构建，中心交汇区域的布尔运算需要注意做实体合并，避免出现零厚度的几何错误，保证后续导出到工程图或者做有限元分析时不会出现几何异常。这类接头的外形没有多余的装饰结构，所有的棱角都做了小尺寸的倒角处理，既可以避免安装过程中锐边划伤操作人员，也不会因为倒角过大影响接头的安装空间，在密集排布的结构中可以最大化利用安装空间，不会因为接头的外形凸起导致相邻构件无法贴近安装。
