菊花反式榫卯拼接木质连接结构

　　这种菊花反式拼接结构，最早脱胎于传统细木作的暗榫工艺，在现代定制工装、模块化展具、实木家具的无钉化装配场景中应用十分广泛。不同于常规直榫、燕尾榫的单向受力逻辑，该结构采用多瓣放射状的榫齿咬合设计，两个待连接构件分别在接合端面加工出互补的凹凸齿形，装配时沿垂直于接合面的方向推入即可完成锁合，无需额外紧固件，也不需要在构件外露面加工钉孔或螺栓过孔，能最大程度保留构件外表面的完整性。从实际使用场景来看，这类结构常被用于高端实木柜体的L型角部连接、模块化木质展台的板块拼接、定制文创木作的无钉装配，甚至部分非金属工装夹具的板块连接也会借鉴该结构的受力逻辑，尤其是在需要反复拆装、不允许外露连接件的使用场景下，

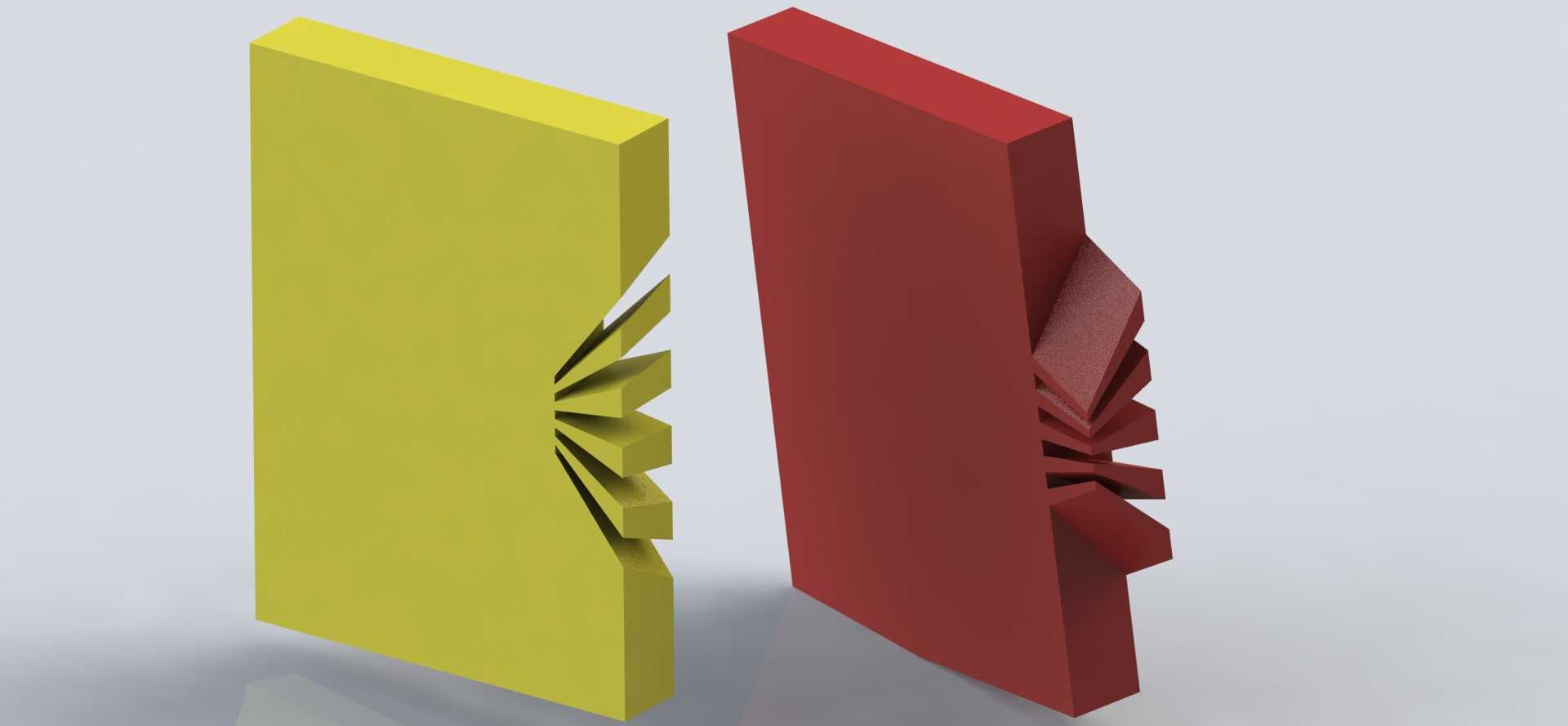

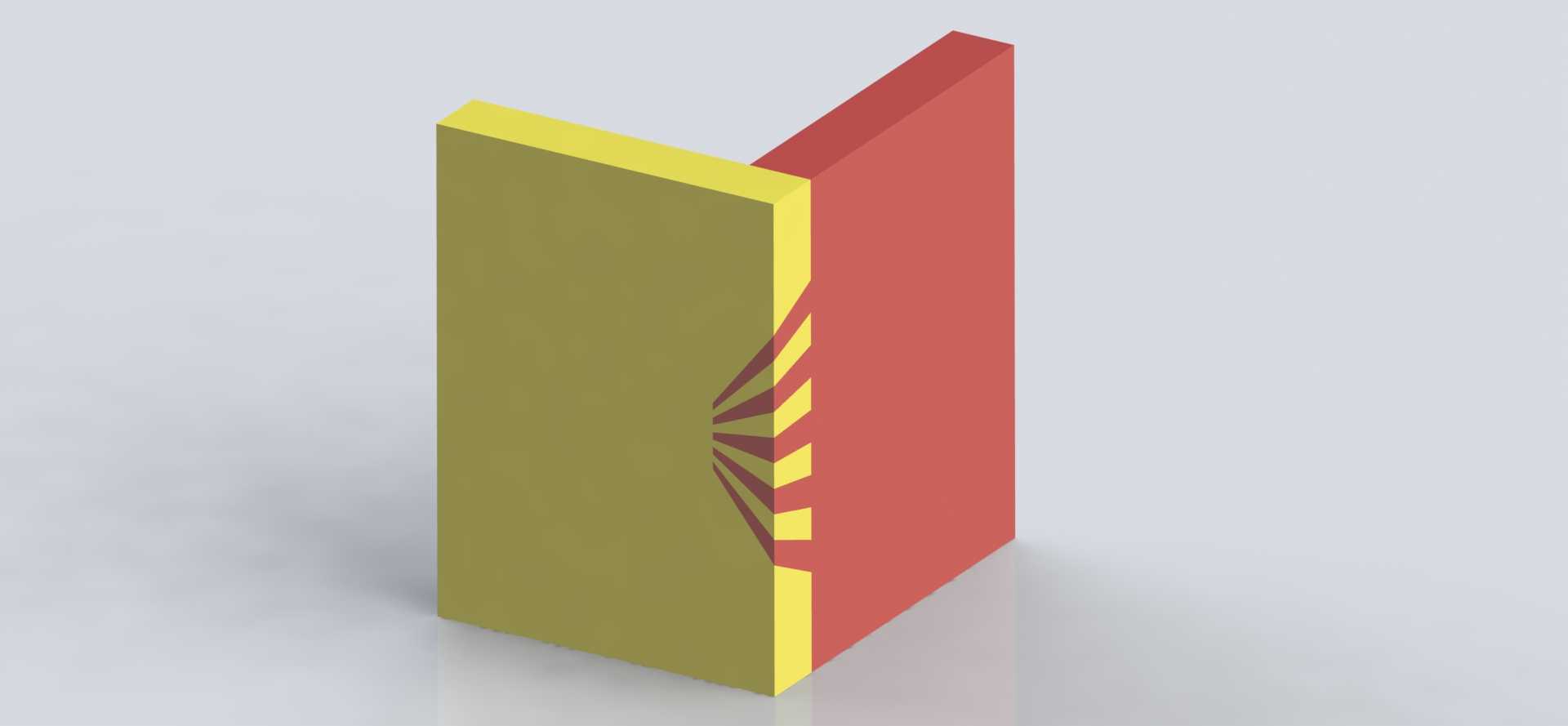

　　这种多齿咬合的结构比单一直榫的抗扭转性能高出40%以上，能有效避免长期使用后角部出现的开合缝隙、构件错位问题。设计这类结构时，首先要明确两个连接构件的安装边界：两个构件均为等厚矩形板块，接合面为板块的厚度端面，所有榫齿的加工深度完全一致，齿形沿接合面的中心呈放射状均匀分布，单齿的倾斜角度需要根据板块厚度调整，通常齿面与板块端面的夹角控制在12-18度区间，角度过小会导致装配阻力过大，现场安装时难以推入到位，角度过大则会降低锁合力度，受侧向拉力时容易出现脱榫。不同于正向菊花榫的榫齿设置在构件端面外侧，反式结构的榫齿隐藏在接合面的内侧区域，两个构件拼接完成后，从外侧完全看不到榫接痕迹，板块的外边缘可以保持完整的直角或设计好的倒角形态，

　　不会因为榫接结构破坏外观的整体性。在加工精度控制上，所有放射状榫齿的分度误差需要控制在0.1mm以内，齿面的配合公差采用过渡配合，既保证装配时不需要过大的敲击力就能顺利就位，又能保证装配后齿面完全贴合，不会出现松动间隙。考虑到木质材料的湿胀干缩特性，设计时还会在每个榫齿的根部预留0.2mm的工艺缝隙，避免环境湿度变化时材料胀缩导致齿根开裂，同时在接合面的中心位置预留微小的排气空腔，防止装配时内部空气无法排出导致接合面无法完全贴合。从受力特性来看，这种结构在承受垂直于接合面的拉力时，多瓣放射状的齿形会形成均匀的分散受力，不会像单一直榫那样出现应力集中在榫根位置的问题；在承受平面内的扭转力矩时，

　　各个方向的榫齿可以分别抵消不同方向的剪切力，相比普通直角榫，其抗扭转寿命能提升两倍以上。实际装配过程中，只需要在两个接合面均匀涂布少量木工胶，对准齿位后均匀施压推入即可，待胶层固化后，连接强度甚至会超过木材本身的纤维强度，即使构件本身出现断裂，榫接位置也不会脱开。需要注意的是，这类结构对板块的厚度有一定要求，通常适用的板块厚度不低于18mm，厚度过薄会导致单齿的有效咬合长度不足，无法达到应有的连接强度；如果是用于经常需要拆装的模块化构件，可以适当降低齿面的倾斜角度，将配合公差调整为间隙配合，不施胶即可完成装配，反复拆装次数可达数十次而不会出现齿形磨损。在三维建模过程中，需要先确定接合面的中心基准点，再通过环形阵列的方式生成均匀分布的齿形轮廓，通过布尔运算分别在两个构件上切除出互补的凹凸结构，建模时要特别注意齿根位置的圆角处理，避免加工时出现应力集中导致的崩边问题，同时所有齿面的拔模角度要保持一致，确保后续无论是采用CNC铣削还是激光切割加工，都能顺利完成构件生产，不会出现卡刀或者加工不到位的情况。
