肩双燕尾榫拼接连接结构设计

　　在木工机械、家具制造以及工装夹具的结构拼接场景中，燕尾榫结构是应用极为广泛的互锁连接形式，肩双燕尾榫作为燕尾榫的衍生结构，相比普通单燕尾榫拥有更优的抗拔脱性能与双向限位能力，在需要承受多方向剪切力的拼接工位上，这种结构的可靠性远高于平接、直榫等常规连接形式。从实际应用场景来看，这类榫接结构常出现在实木家具的框架拼接、工装治具的定位块连接、非标设备的型材拼接工位，尤其是在需要反复拆装但又要保证拼接精度的部位，肩双燕尾榫的双侧限位凸台可以在拼接完成后同时限制X、Y两个方向的相对位移，不需要额外增加定位销就能实现无间隙配合，大幅减少装配时的调整工作量。

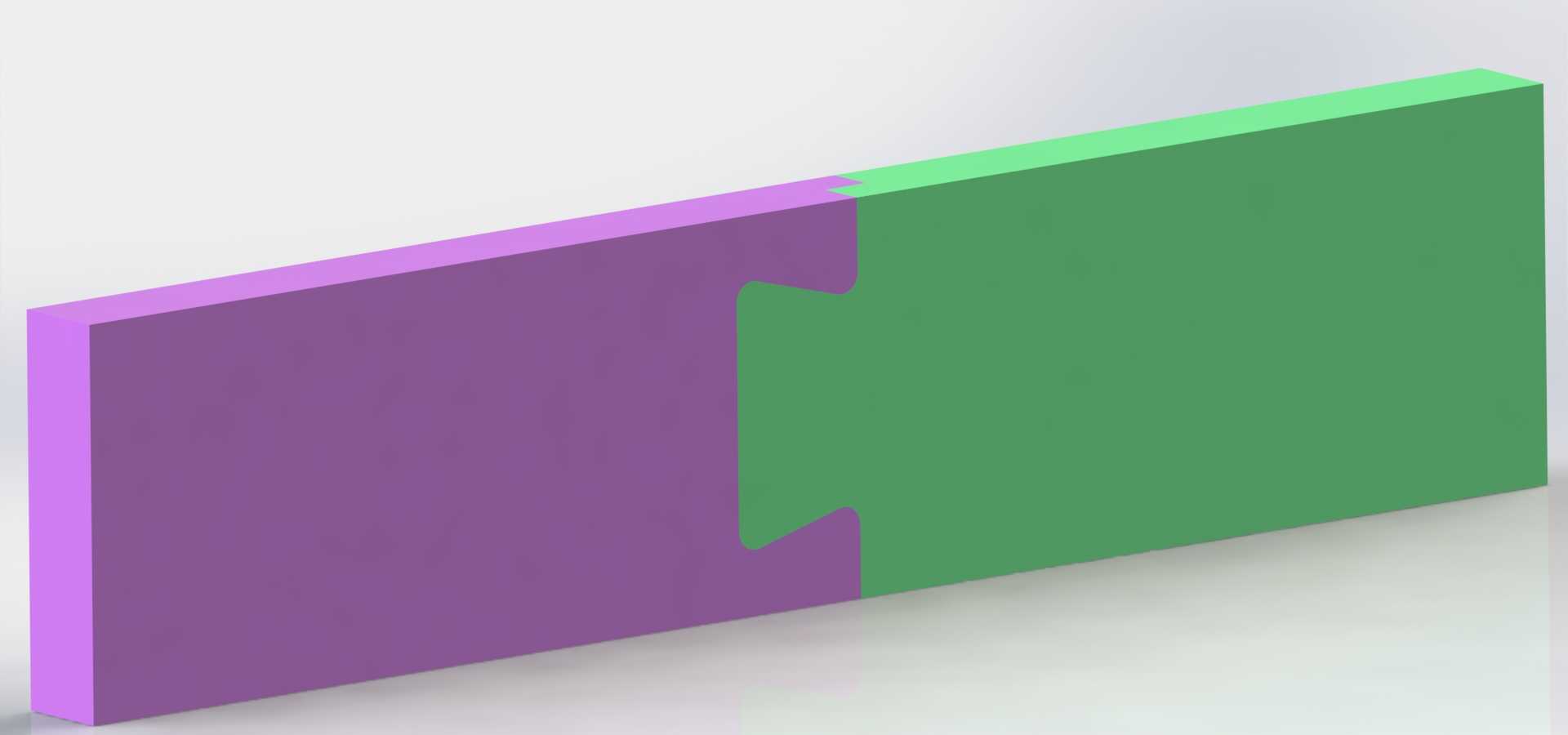

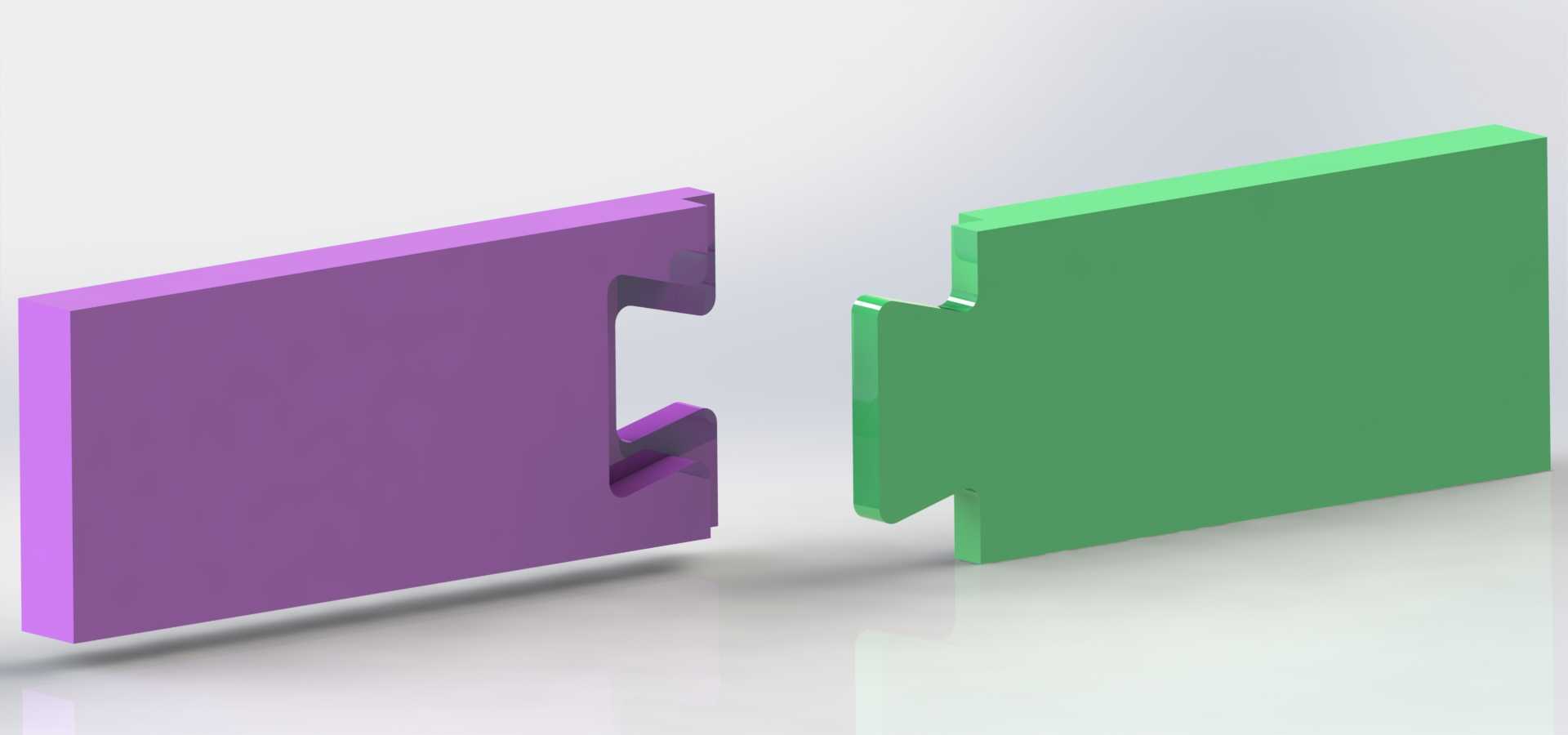

　　从结构功能特性来看，肩双燕尾榫的两个榫头呈对称分布在公头两侧，对应的母头开有匹配的燕尾槽，拼接时公头沿Z向滑入母头后，两侧的燕尾斜面会形成楔形锁紧效果，当拼接面承受垂直于拼接方向的拉力时，斜面的法向分力会让两个拼接件越拉越紧，不会出现普通直榫受拉脱开的问题。和普通单燕尾榫相比，双燕尾的结构把受力点分散到两个对称的榫肩位置，在承受偏载力矩的时候，不会出现单侧榫头应力集中导致的崩边问题，尤其是在使用密度板、多层板这类抗剪切强度较低的板材做拼接时，双燕尾结构的受力分布更均匀，能有效降低拼接部位的开裂风险。

　　在设计这类榫结构的时候，首先要确定的是燕尾的倾斜角度，常规工况下斜度取1:6到1:8之间比较合适，斜度过大虽然锁紧力更强，但滑入装配的时候阻力会明显升高，反复拆装容易磨损斜面；斜度过小则会失去楔形锁紧的效果，受拉时容易脱开。其次要注意榫肩的避让尺寸，公头的两个肩部需要预留0.1到0.2mm的安装间隙，避免加工误差导致公头滑入到位后肩部顶死，出现拼接面留有缝隙的问题；母头的槽口端部需要做微小的倒角导入，方便装配时快速对准，不需要反复调整位置就能顺利滑入。

　　关于安装边界的尺寸控制，这类榫结构的有效拼接长度一般取连接件厚度的2到3倍，保证足够的接触面积来传递剪切力；榫头的总宽度不宜超过拼接件宽度的三分之二，要给两侧的基材留出足够的强度余量，避免开槽后基材剩余部分强度不足出现断裂。如果是用在金属构件的拼接场景，燕尾的滑动面可以做硬化处理，降低反复拆装带来的磨损，延长结构的使用寿命；如果是用在木质构件上，拼接面可以涂布少量木蜡油减少装配阻力，同时避免温湿度变化导致的榫头胀缩卡死。

　　在实际建模过程中，需要先绘制公头的基准轮廓，以拼接面为草图基准面，画出对称的两个燕尾截面，拉伸切除出公头的基本形状后，再对榫头的棱边做0.2mm的圆角处理，避免应力集中；母头的建模可以直接用公头的实体做组合切除，保证公母头的型面完全匹配，不需要反复调整配合间隙。建模时要注意公差配合的设置，滑动配合面取H7/g6的间隙配合，既保证滑动顺畅，又不会出现过大的旷量，装配后两个拼接件的平面度可以控制在0.05mm以内，满足高精度拼接的需求。

　　这类结构不需要额外的紧固件就能实现可靠连接，在一些不允许露出螺丝、钉头的外观件拼接场景中优势尤为明显，同时拆卸的时候只需要沿滑入方向反向推出即可，不会破坏连接件本身，方便后期的维护与部件更换。在自动化生产线的工装板拼接工位，采用肩双燕尾结构的工装板可以快速实现多块板的拼接组合，根据生产需求调整工装板的总尺寸，不需要额外设计快锁机构，就能满足不同尺寸工件的装夹需求，大幅降低工装的改造成本与调整时间。
