红蓝卡扣式拼接对接连接结构件

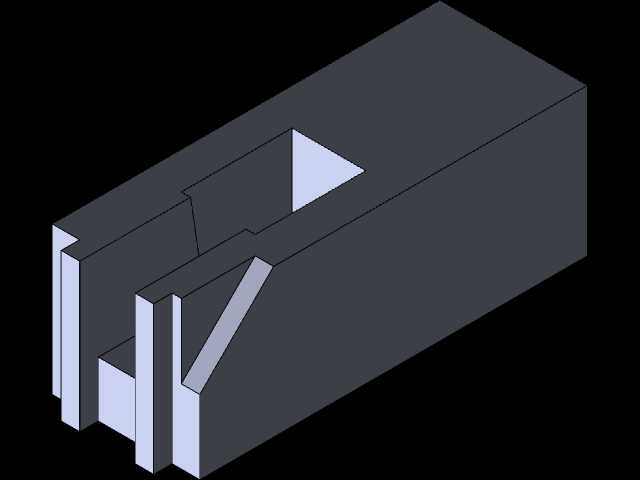

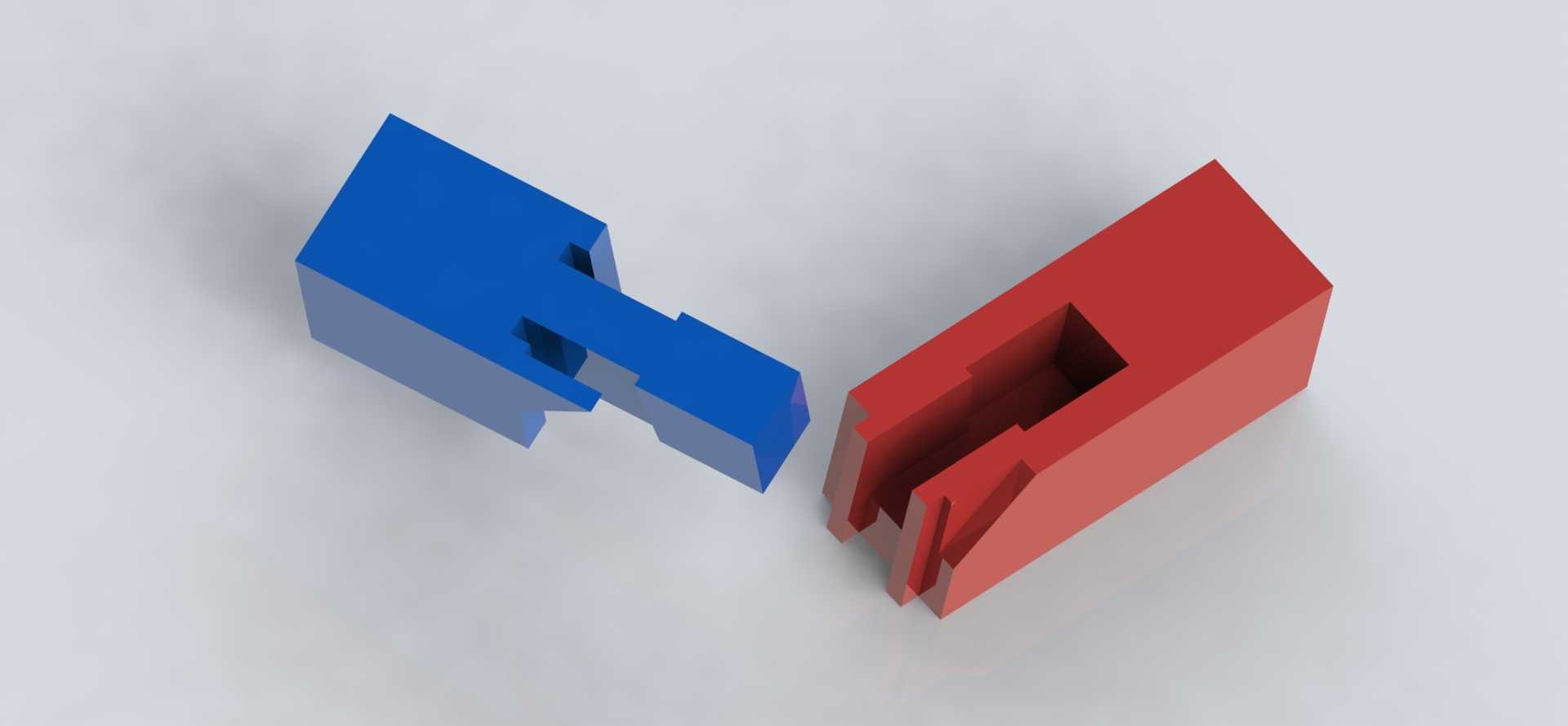

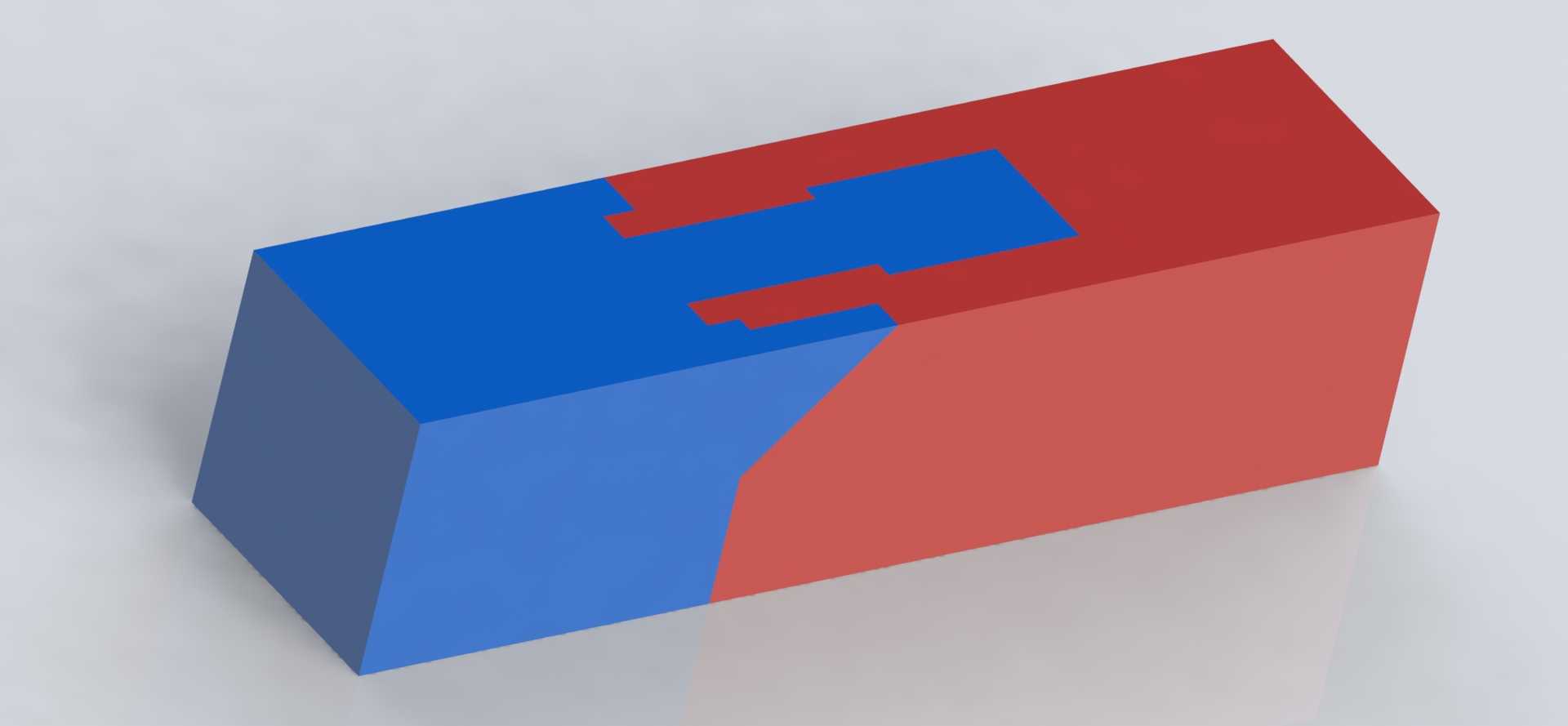

　　这类卡扣式拼接结构件，在日常的模块化设备组装、工装治具快换、小型机电产品壳体拼接场景里使用率极高，很多做非标自动化的工程师在设计需要频繁拆装的工位模块时，都会优先考虑这类无额外紧固件的拼接方案，毕竟不用额外备螺丝、弹垫、螺母这些标准件，拆装效率能提升不少，也能避免小零件掉落丢失在设备内部造成故障隐患。从结构本身来看，两个对接件分别做了公头与母槽的对应结构，公头部分做了带倒扣的弹性卡舌，母槽内部预留了对应卡合的台阶位，插接到位后卡舌会自动弹开卡入母槽的限位台阶，实现轴向的锁止，不会因为设备运行的轻微振动出现松脱，同时侧向也做了定位凸台与凹槽的配合，保证两个拼接件对接后不会出现左右错位，同轴度与平面度都能满足常规装配要求。

　　设计这类结构的时候，首先要考虑的是材料的弹性模量，一般如果用ABS或者PP这类工程塑料做注塑件的话，卡舌的厚度要控制在合理范围，太厚的话插接需要的按压力太大，现场装配工人操作费力，太薄的话卡舌反复插拔容易出现疲劳断裂，使用寿命达不到要求，通常卡舌的根部要做圆角过渡，避免应力集中，这也是很多新手设计这类卡扣结构最容易忽略的点，直角过渡的卡舌往往插拔十几次就会从根部断裂。然后是安装边界的考量，这类拼接件的主体是方块结构，安装的时候可以通过侧面的螺丝孔固定在对应的基板或者模块端面上，公头伸出的长度要和母槽的深度匹配，预留0.1到0.2mm的装配间隙，避免加工误差导致插不到位，同时母槽的开口处要做导入倒角，方便公头在对接的时候顺利滑入，

　　哪怕两个模块对接的时候有轻微的位置偏差，也能顺着倒角导正位置，不用反复调整对位。实际使用的时候，这类结构不仅能用在塑料件的拼接，很多做铝型材框架的快接结构也会参考这个原理，把公母结构做在铝型材的端面上，实现框架的快速拼接，不用在型材内部攻牙装角码，组装大型框架的时候效率提升非常明显。还有在一些需要快速更换的工装夹具上，这类拼接结构可以实现治具的秒换，不用拧螺丝，对准插进去就卡紧，要更换的时候按住卡舌就能拔出来，对于小批量多品种的生产工位来说，能大幅减少换型等待的时间。另外要注意的是，这类卡扣拼接结构的承重能力有一定限制，不适合用在大负载的承重连接场景，一般用来做壳体拼接、轻载模块定位、线束分隔固定这类场景是完全够用的，

　　如果要承受较大的拉力，就需要在卡扣结构之外额外增加辅助的锁紧结构，或者把卡舌的数量增加，分散受力。在做三维建模的时候，要特别注意卡舌的拔模角度，因为这类结构基本都是注塑成型，母槽内部的倒扣位置要做滑块或者斜顶的出模结构，建模的时候就要预留好拔模斜度，避免后续开模的时候出现倒扣无法出模的问题，同时两个对接件的配合面要做公差分析，考虑注塑件的收缩率，把尺寸公差控制在合理范围，避免生产出来的零件出现插不进去或者卡合太松的问题。还有在结构的边角位置，全部做圆角处理，一方面是避免锐边划伤装配人员，另一方面也能减少注塑件的应力集中，提升零件的结构强度，不会在受力的时候从边角位置开裂。这类拼接结构看似简单，实际在工业场景里的适用范围非常广，小到消费电子的外壳拼接，大到自动化设备的模块快换，都能看到类似结构的身影，核心就是通过结构本身的弹性变形实现无额外紧固件的快速连接，兼顾连接可靠性与拆装便捷性，是结构设计里非常经典的快接结构形式。
