三元件拼接式直角紧固连接结构

　　在非标设备框架搭建、工装夹具基体制作、小型输送线侧护板安装这类日常机械装配场景里，直角位的连接可靠性一直是结构工程师需要反复校核的环节，常规的角码搭配自攻螺丝的方案，在频繁受交变载荷、需要反复拆装调整的工位上，很容易出现螺纹滑牙、拼接位错位偏移的问题，尤其是木质工装基体、树脂材质防护构件这类本身螺纹握持力不足的基材上，普通连接件的失效概率会进一步提升。这套三元件组合的直角紧固结构，就是针对这类应用场景优化设计的连接方案，区别于传统靠螺丝径向挤压力锁止的连接逻辑，它采用三个独立元件互相嵌合的形式完成直角位的拼接锁止，不需要在基材上加工深度较大的螺纹底孔，也不需要额外加装预埋螺母，对基材的最小厚度要求更低，哪怕是15mm厚的多层板、

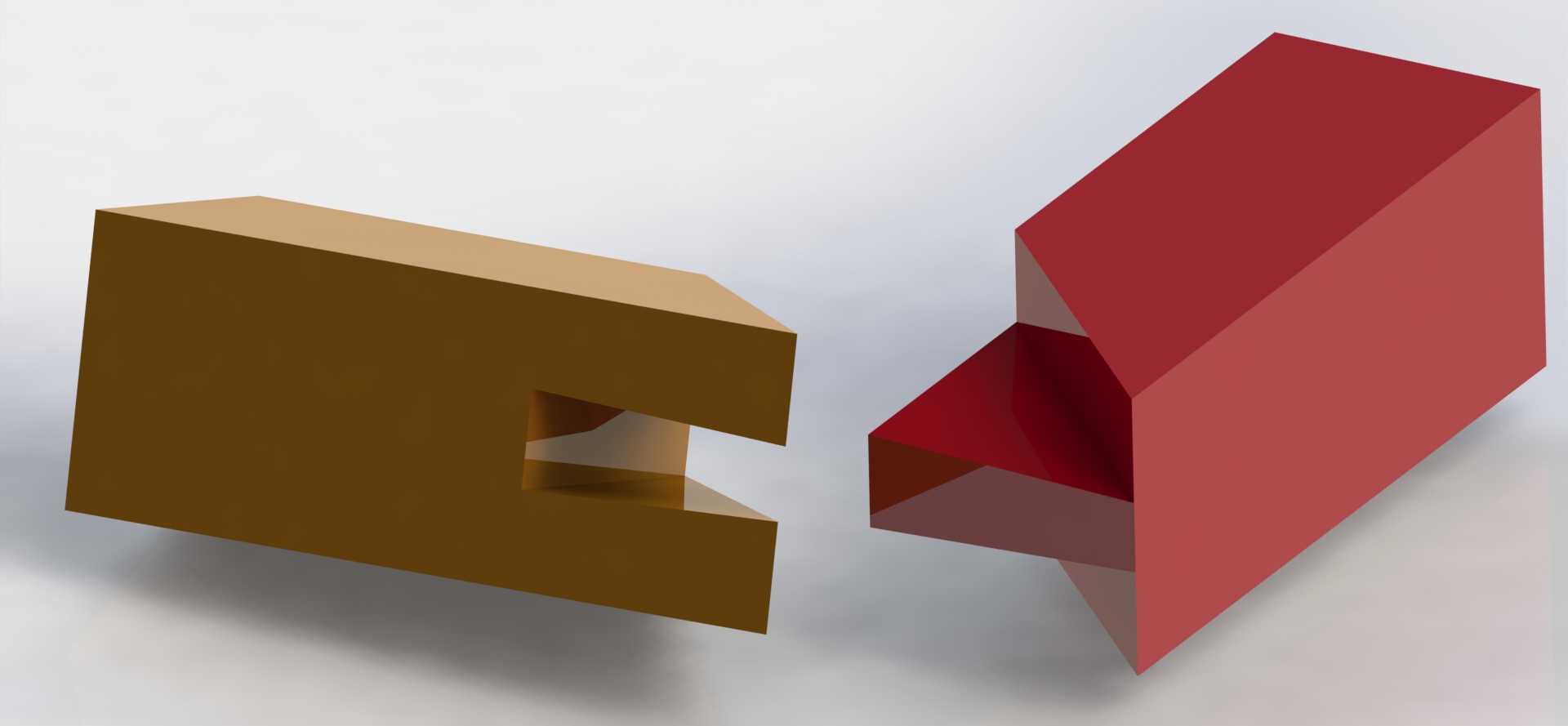

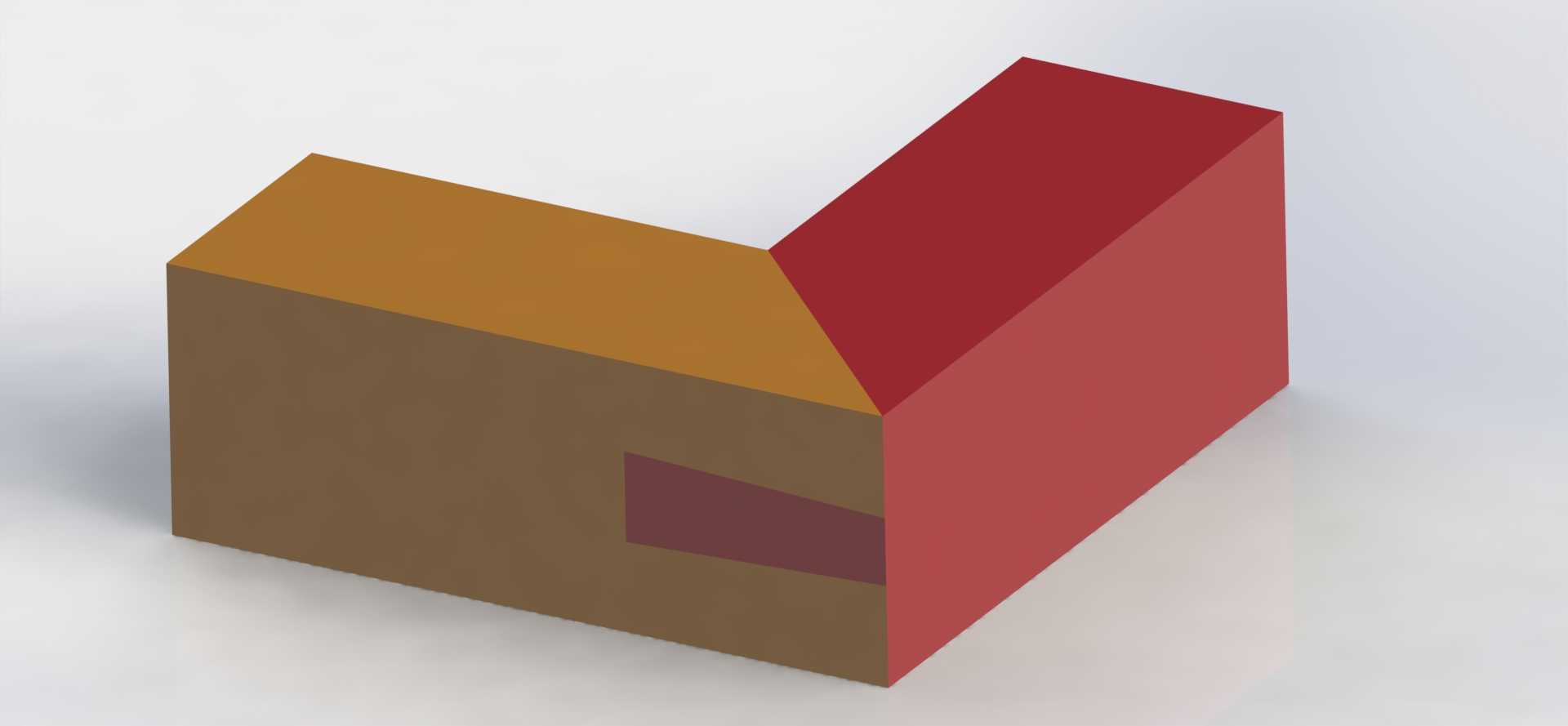

　　亚克力板这类常见工装基材，也能实现足够的连接强度。从结构布局来看，两个互成90度的块状基体分别对应需要拼接的两个安装面，每个基体上都预留了与第三锁紧元件匹配的楔形嵌槽，嵌槽的走向与拼接面呈45度夹角，当锁紧元件沿嵌槽推入到位后，会同时对两个直角方向的基体施加相向的拉紧力，让两个拼接面完全贴紧，不会出现普通角码连接常见的拼接缝隙。在实际安装过程中，不需要复杂的定位工装，只需要在两个待拼接的构件上分别加工出与块状基体匹配的沉台位，将两个基体分别嵌入沉台后对齐拼接直角，再将楔形锁紧元件从侧面推入嵌槽，就能完成整个连接过程，全程不需要拧动多颗螺丝，拆装效率比传统角码连接提升60%以上，非常适合需要频繁调整工位布局的柔性生产线工装、

　　可快速拆装的实验设备机架这类场景。从安装边界尺寸来看，这套连接结构外露部分的厚度不超过12mm，不会在构件表面形成过高的凸起，避免对输送线上的工件流转、工装台面上的物料摆放造成干涉，嵌槽的加工公差要求控制在±0.1mm范围内就能保证锁止到位，普通的数控雕刻机、甚至手持修边机都能完成对应的槽位加工，不需要高精度的加工设备，适配车间现有的加工条件。在载荷承受能力方面，这种楔形嵌合的结构能将垂直于拼接面的拉力转化为元件之间的剪切力，相比螺丝受拉的受力形式，抗松动能力更强，在持续受振动的设备工位上，不会出现螺丝回转松脱的问题，连接后的直角位角度偏差能控制在0.2度以内，保证拼接后的框架整体形位公差满足使用要求。针对不同材质的基材，

　　这套结构的块状基体可以选用不同的材质制作，搭配木质基材时可以选用与基材膨胀系数接近的增强尼龙材质，避免温湿度变化导致嵌合松动；搭配金属基材时可以选用压铸铝合金材质，进一步提升结构的整体承载能力。在设计这套结构的三维模型时，特意将所有嵌合面都做了1度的拔模斜度，既方便元件加工时的脱模，也能让锁紧元件推入时形成越推越紧的自锁效果，不需要额外加装防松卡簧或者定位销，就能保证连接后的结构不会自行松脱。两个块状基体与基材接触的面上还预留了细小的防滑齿纹，当锁紧元件拉紧时，齿纹会轻微嵌入基材表面，避免连接结构在沉台内出现转动移位，进一步提升连接的可靠性。在实际选型使用时，需要根据待拼接构件的厚度选择对应规格的连接元件，确保基体嵌入沉台后与构件表面齐平，避免出现凸起或者凹陷，对于需要经常拆装的场景，可以在锁紧元件的端部加装一个小的快拆拨片，不需要借助工具就能完成锁紧元件的拆装，进一步提升使用便捷性。
