液压系统油路用异形插接式吸油接头结构

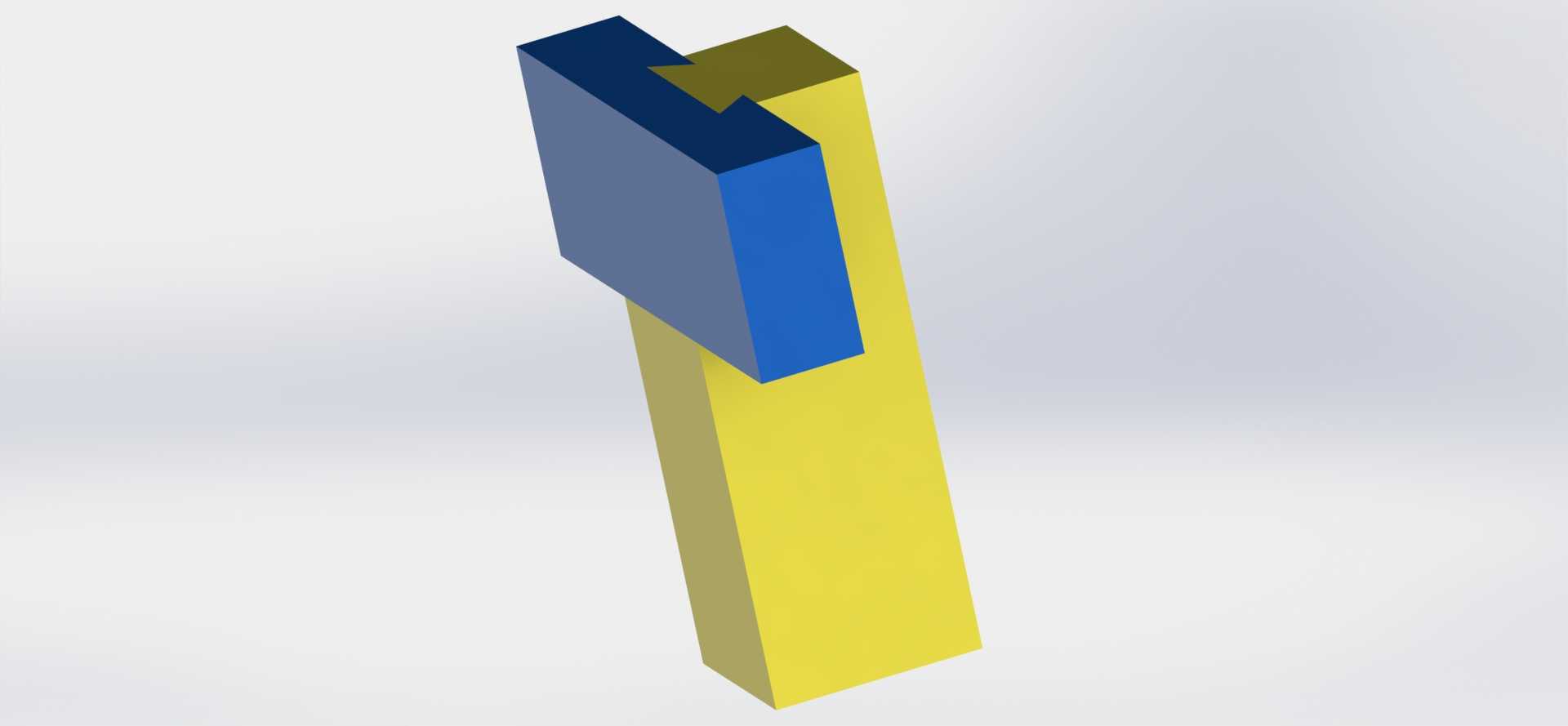

　　在液压站、润滑系统、小型燃油供油单元的油路布设环节，吸油段的接头选型往往直接影响整个管路的流阻表现与密封可靠性，这款异形插接式吸油接头，就是针对紧凑安装空间下的侧方插接吸油场景设计的专用连接件。从实际应用场景来看，这类接头多布置在油箱侧壁与吸油滤油器的衔接位置，或是集成阀块的侧置吸油口处，区别于常规直通式管接头的轴向对接逻辑，它采用了垂直段加侧向插接段的异形结构，能够在不额外增加管路弯折角度的前提下，完成油路的90度转向衔接，省去了传统布管时需要搭配直角弯头的工序，也减少了一处潜在的泄漏点。

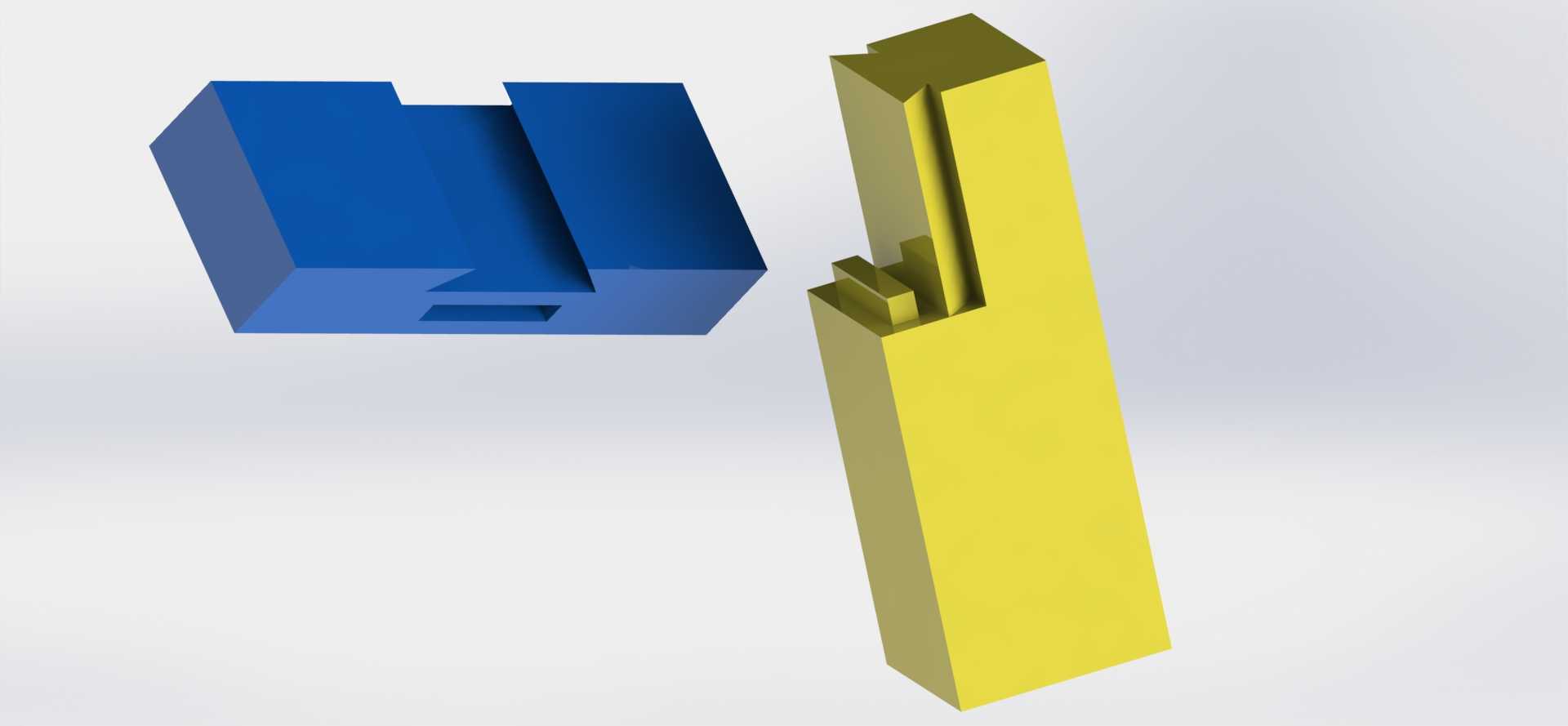

　　从功能特性上看，接头的长直段为插入式配合结构，装配时可直接插入对应管径的油路孔位内，配合O型圈或平面密封垫完成端面与径向的双重密封，侧向的凸块结构为定位锁紧位，安装时对准安装座的导向槽推入后旋转一定角度即可完成卡紧，不需要额外搭配法兰压盖或多个锁紧螺栓，在狭小的油箱安装舱内操作时，能够大幅降低装配的操作难度，尤其是在设备后期维护更换吸油滤芯时，不需要拆解周边多根管路即可快速拆下接头完成作业。

　　设计思路上，这款接头没有采用常规直角弯头的等径圆弧过渡结构，而是将长直段的通径做了等截面延伸，侧向插接段的通径与长直段保持一致，避免了流道截面突变带来的局部流阻升高，要知道吸油段的管路阻力如果过大，很容易造成液压泵吸空、气蚀等问题，直接缩短泵的使用寿命，因此在流道设计时，两个段的衔接位置做了小角度的斜面过渡，没有加工出直角锐边，既保证了结构强度，也能让油液转向时的流速变化更平缓，减少紊流的产生。接头的主体结构采用了方块加长方体的组合外形，没有多余的圆弧曲面，一方面是加工时可以直接采用方料铣削成型，不需要复杂的成型刀具，普通三轴铣床即可完成全部加工工序，加工成本更低，生产效率更高；另一方面方正的外形在安装时可以方便地使用扳手夹持，不需要加工专门的扳手位，装配时的受力点更均匀，不会因为夹持力过大造成接头变形。

　　从安装边界尺寸来看，接头的长直段长度适配常规油箱侧壁的安装厚度，插入端的外径公差控制在h7级别，与安装座的H7孔位配合时，既能保证装配时的顺畅推入，又能控制径向间隙在合理范围内，避免密封件被挤出间隙造成密封失效。侧向插接段的凸块高度与安装座的卡槽深度匹配，卡紧后接头的轴向窜动量控制在0.1mm以内，不会因为设备运行时的振动造成接头松脱。接头的整体外形没有突出的尖锐棱角，在布设周边管路时不会与相邻的油管、阀件产生干涉，尤其是在紧凑型液压站的布局中，相邻元件的间距往往只有十几毫米，方正的外形可以更好地利用边角空间，不会因为圆弧外形浪费安装位置。

　　在实际选型使用时，这款接头适配的管路通径与常用的低压吸油管路规格匹配，可用于液压油、润滑油、轻质燃油等介质的输送，工作压力范围覆盖吸油段的负压到低压回油段的正压区间，能够满足大多数中小型工业设备的油路连接需求。不同于市面上常见的铸造式直角接头，这款机加工结构的接头内部没有铸造沙眼、粘砂等缺陷，内壁的表面粗糙度可以达到Ra1.6以下，油液流动时的阻力更小，也不会因为杂质脱落造成油路堵塞，对于清洁度要求较高的伺服液压系统来说，这类机加工接头的适用性更强。装配时需要注意，插入端的密封件要选用耐油丁腈橡胶材质，安装前在密封件表面涂抹少量液压油润滑，避免推入时切伤密封件，侧向卡紧到位后可以在接头与安装座的贴合面涂抹少量密封胶，进一步提升密封的可靠性，长期使用时也不需要频繁维护，只要在定期更换滤芯时检查密封件的老化情况即可。
