尖角膝式直角对接连接结构件

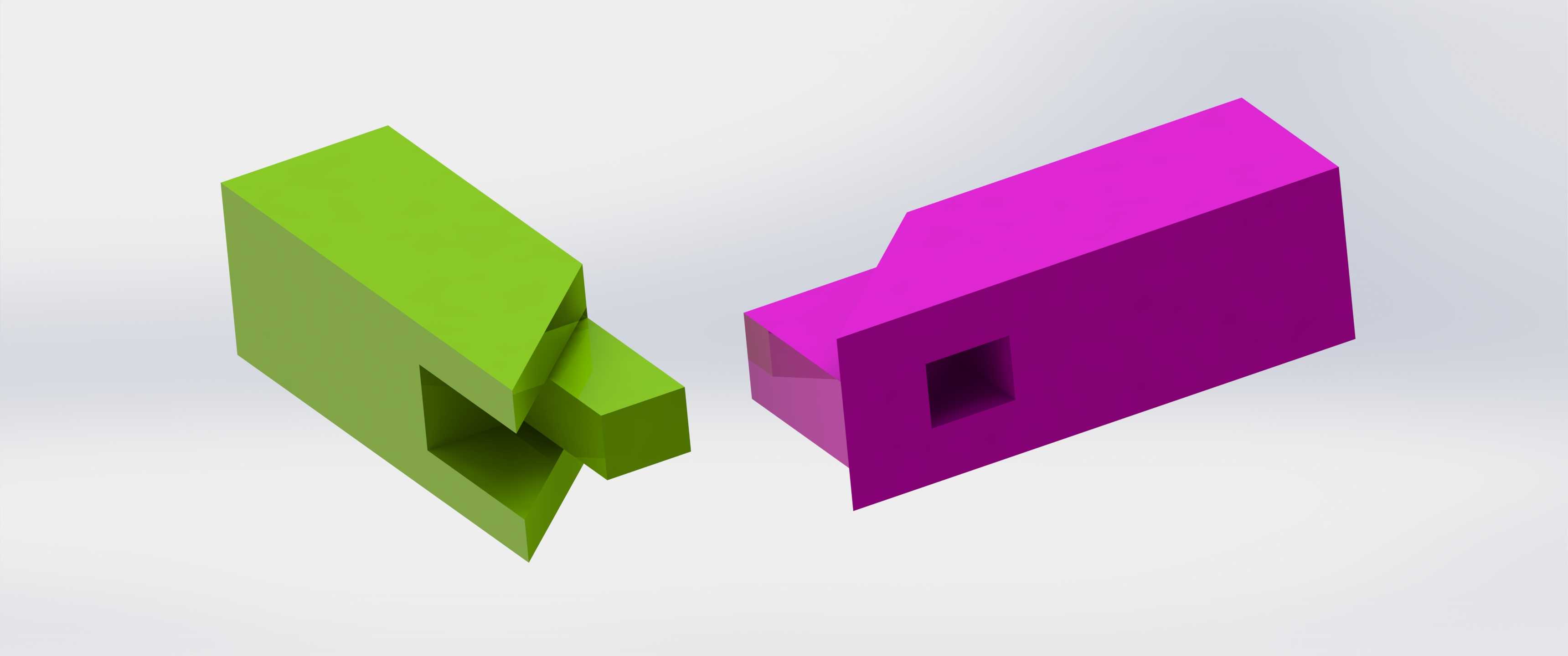

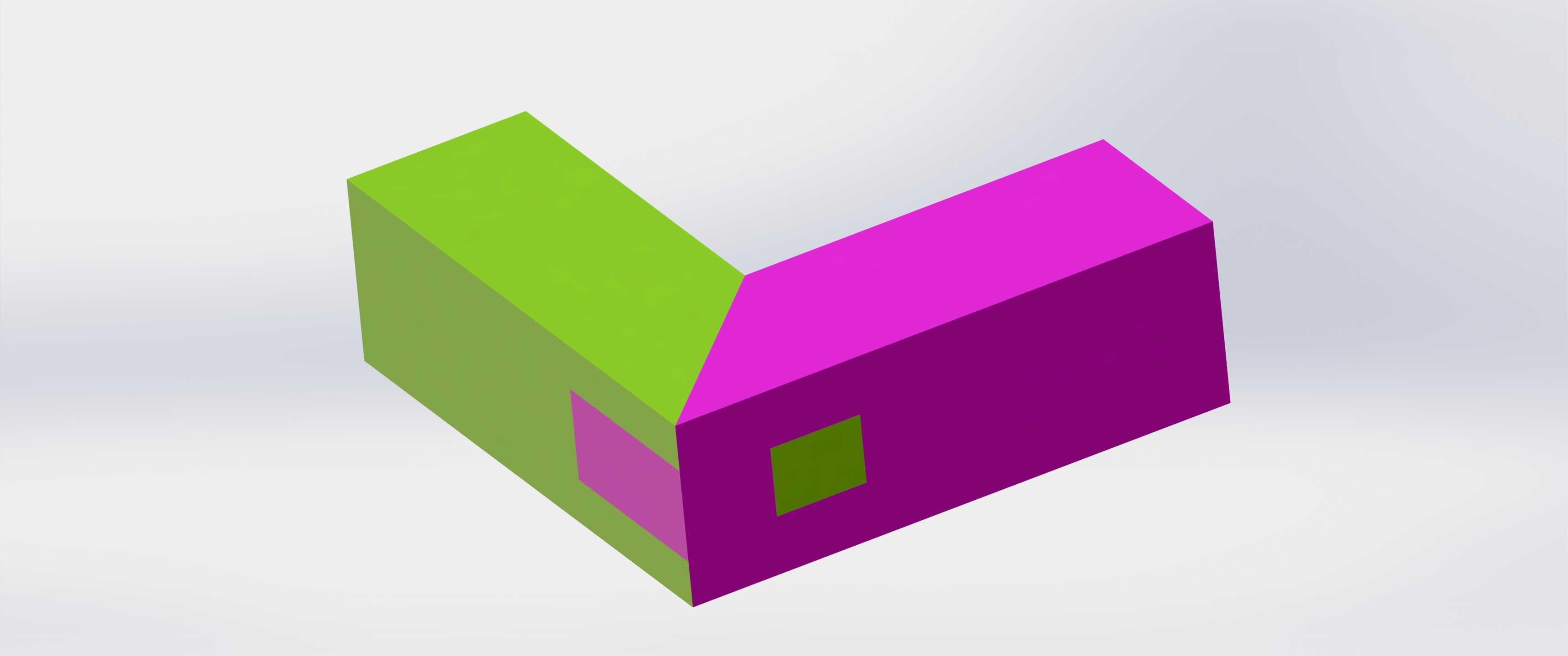

　　在工业管路排布、模块化框架搭建、物料输送管线改向的作业场景里，这类角向连接构件的使用频率一直不低，尤其是遇到需要在垂直转角位置实现两段同规格型材或管路刚性对接的工况，常规的直连接头无法适配转角的角度变化，而采用焊接拼接的方式又存在现场作业量大、后期拆装维护不便的问题，这类带尖角过渡的角接结构刚好能填补这部分应用空白。从实际使用的场景来看，这类构件常见于自动化生产线的侧边框架转角衔接、小型输送线的护板支架连接、低压流体管路的直角转向对接，还有部分非标设备的外围防护栏转角位置，不需要额外加工坡口做焊接处理，只要将两段待连接的型材或管端分别插入构件对应的两个连接腔，再通过侧面的紧固点位完成锁止，就能实现两段构件的90度刚性衔接，

　　安装效率比现场焊接提升数倍，而且后期如果需要调整管线或者框架布局，只需要松脱紧固件就能完成拆解，不会对母材造成不可逆的损伤。从结构设计的逻辑来看，这个构件的两个连接段采用了等截面的腔体设计，能够适配对应规格的方形型材或者方形管路，尖角位置做了实体填充过渡，避免转角位置出现应力集中的问题——很多常规的直角角接件会在转角内侧做直角镂空，长期承受侧向载荷的时候很容易在转角焊缝或者注塑接缝位置出现开裂，这个结构把转角外侧做成斜向的尖角过渡面，既能够减少构件整体的用料重量，又能让两个连接段的受力通过斜向的加强面实现均匀传导，不会在转角位置形成应力突变的薄弱点。构件两个连接端的侧壁上都预留了方形的紧固操作窗口，安装的时候不需要额外在型材上打孔，紧固件可以直接穿过这个窗口顶紧在插入的型材外壁上，安装操作的空间足够，普通的内六角扳手或者电动螺丝刀都能顺利伸入完成锁紧作业，不会出现常规封闭角座紧固件操作空间不足、锁不紧导致连接松旷的问题。从安装边界的角度来说，这个构件的两个连接段长度经过匹配设计，插入型材之后的外露部分不会突出框架的安装平面，外侧的尖角斜面刚好和两段型材的外边缘形成平滑过渡，不会在框架外侧形成突出的磕碰棱角，在人员经常走动的设备外围框架上使用的时候，能减少尖角剐蹭的安全隐患。构件的内腔尺寸和待连接型材的外径做了小间隙配合设计，单边间隙控制在0.2mm以内，插入之后不会出现明显的晃量，既能保证现场安装的时候可以顺利插接，

　　又能避免间隙过大导致连接之后两段型材的同轴度、垂直度出现超差，不需要额外做校准调整就能保证转角位置的90度安装精度。在物料输送管路的应用场景里，这个构件的内腔是平滑贯通的，转角位置的过渡面没有突兀的台阶，物料通过的时候不会在转角位置出现积料堵料的问题，尤其是输送小型塑料颗粒、粮食谷物这类散料的时候，平滑的转角内壁能减少物料流动的阻力，降低输送过程中的压力损耗。和市面上常见的压铸角码相比，这个结构的整体刚性更强，两个连接段的壁厚保持均匀一致，不会出现压铸件常见的壁厚不均、转角位置缩松导致的强度不足问题，在承受一定振动载荷的设备框架上使用的时候，不会因为长期振动出现连接位开裂的问题。另外这个构件的外侧尖角设计还有一个实际使用的优势，

　　就是在做表面喷涂或者包覆防护层的时候，斜向的平面更容易附着涂层，不会像直角转角那样出现涂层堆积或者边角露底的问题，后期做设备外观统一处理的时候操作更方便。在做模块化设备组装的时候，这类角接构件可以提前和型材预装成转角模块，运输到现场之后只需要完成剩余直段型材的拼接就能完成整体框架的搭建，能大幅缩减现场安装的工期，也降低了对现场安装人员的技能要求，不需要专业的焊接工人就能完成高精度的框架组装作业。针对部分需要密封的管路对接场景，这个构件的连接腔内壁可以加装密封胶圈，插接之后就能实现转角位置的密封，不需要额外做密封焊接，在低压气动管路、循环水管路的转角位置使用的时候，密封可靠性完全能满足工况要求，而且后期维护更换密封圈也很方便，不需要切割管路就能完成密封件的更换。
