交错齿式双绳索对接拼接结构

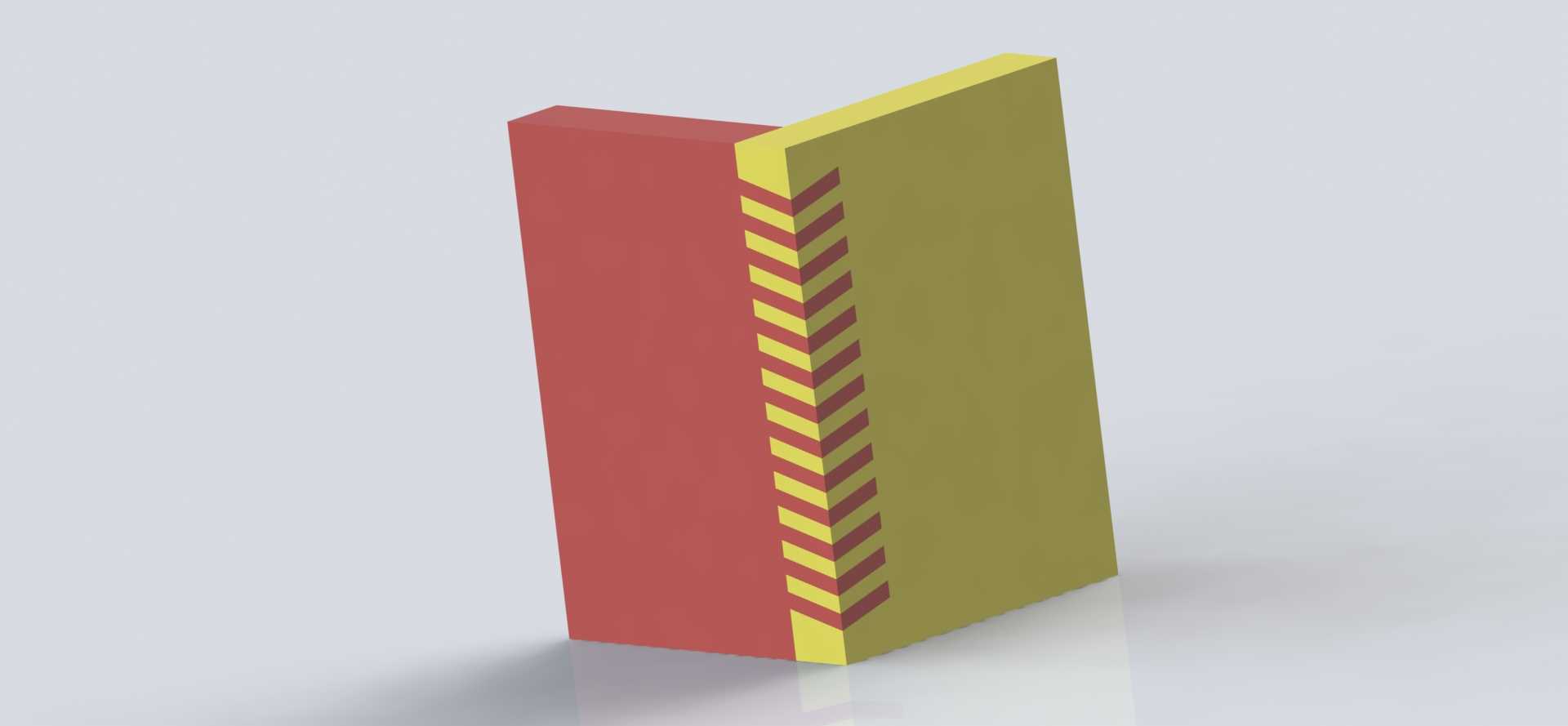

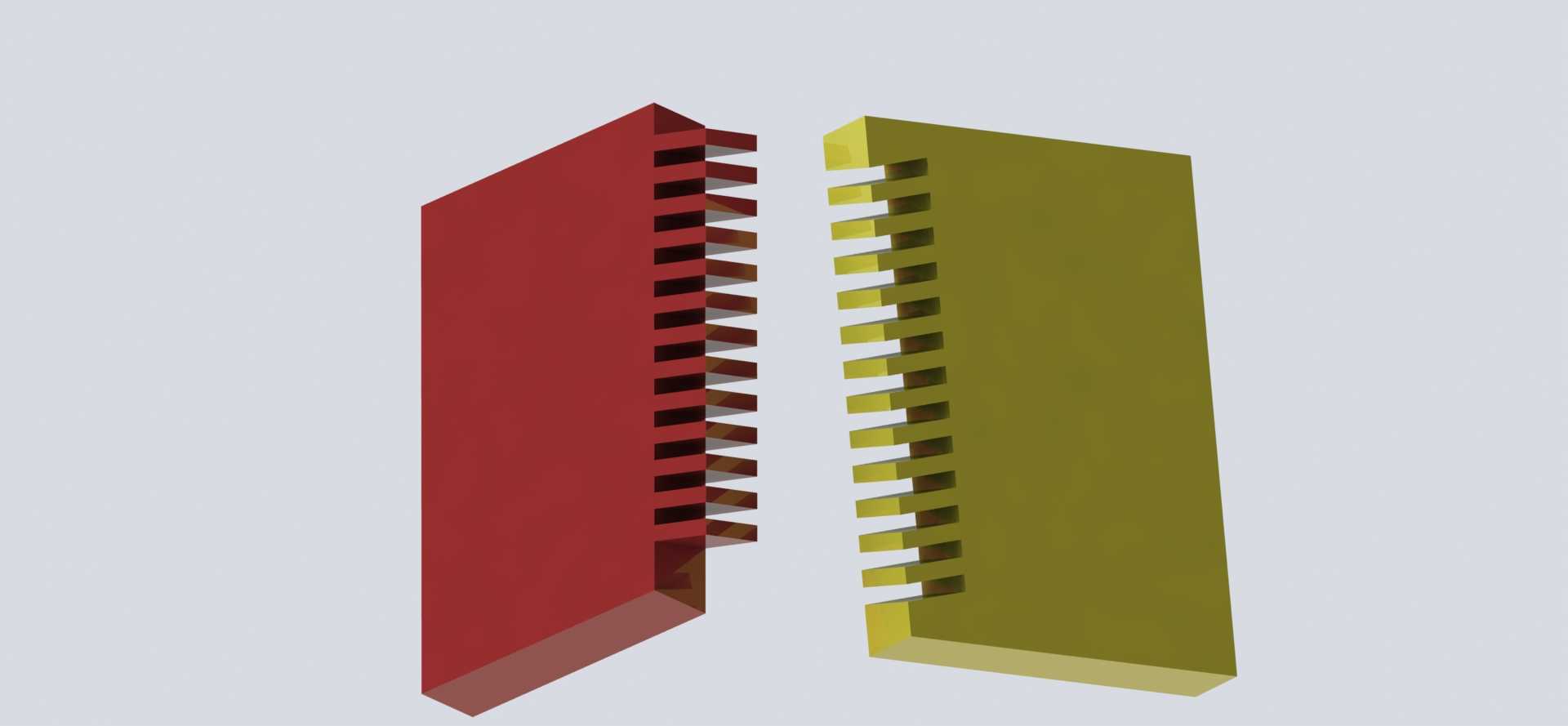

　　在起重吊装、户外绳索作业、绳缆传动系统的实际工况中，两根独立绳索的可靠对接是影响作业安全与传动稳定性的核心环节，传统绳结对接存在受力后易滑移、绳结处直径突变导致过轮卡滞、长期受交变载荷后绳结松脱的问题，而采用金属拼接座的双绳对接结构，能够通过结构咬合实现绳索的无结式固定，规避传统绳结的各类缺陷。该拼接结构采用对称分体式基座设计，两个基座分别对应红、黄两色的独立安装块，对接面采用连续交错的V形齿槽结构，齿形沿对接面的竖直方向等距排布，每个齿的咬合角度经过受力校核，既能够保证两个基座扣合后齿面完全贴合，无多余装配间隙，又能在绳索穿入后通过齿面的挤压力将绳索牢牢卡合在齿槽内部，避免绳索受拉时出现轴向滑移。从实际应用场景来看，

　　该结构可适配化纤编织绳、钢丝绳芯绳等多种绳缆类型，在小型起重设备的绳缆延长、户外攀岩保护站的绳索对接、自动化绳缆输送线的绳段拼接场景中均能适用，相比传统的压接式绳套，该结构无需专用压接工具，现场装配时仅需将两根待对接的绳索分别沿两个基座的齿槽排布嵌入，再将两个基座扣合锁紧即可完成对接，装配效率更高，且后期维护时可拆解重复使用，不会破坏绳索本身的纤维结构。设计过程中，首先针对绳索对接的受力特性做了载荷分解：绳索受拉时的轴向拉力会转化为齿面对绳索的径向挤压力，因此齿形的倾斜角度设置为45度，既能够保证足够的咬合摩擦力，又不会因角度过锐切断绳索内部的纤维或钢丝；两个基座的外形采用规整的长方体结构，外部无突出的棱角或凸起，能够顺利通过滑轮、

　　导绳器等过绳部件，不会出现卡滞、剐蹭护绳套的问题；基座的厚度方向预留了足够的绳索容纳空间，齿槽的深度根据常用绳索的直径范围设置，能够覆盖6mm到12mm直径的常规作业绳缆，齿槽的边缘做了R0.5的圆角处理，避免尖锐棱边在受拉时切割绳索表层。从安装边界来看，该拼接结构扣合完成后的整体外形为等截面长方体，横截面尺寸根据适配绳径设置为对应规格，安装时无需在设备本体上额外加工固定位，仅需保证对接位置的导绳通道内径大于拼接结构的最大横截面尺寸即可，无需改动现有设备的导绳轮、排绳器等原有部件，可直接替换原有绳结或压接接头使用。在结构可靠性方面，交错齿的排布方式使得每一段绳索都被多个齿面连续咬合，即使单个齿位的绳索出现局部磨损，

　　其余齿位依然能够提供足够的抱紧力，不会出现整根绳索脱出的问题；两个基座扣合后可通过外围的箍套或者锁紧螺钉实现径向固定，锁紧力沿基座周向均匀分布，不会出现局部压力过大压溃绳索的情况。相比市面上常见的单槽卡绳接头，该双绳拼接结构将两根绳索的对接位整合在同一个对接面内，对接完成后两根绳索的轴线完全重合，受拉时不会出现偏载力矩，能够避免长期受拉后基座出现变形、绳索偏磨的问题，在频繁承受交变拉伸载荷的作业场景中，该结构的疲劳寿命远高于传统绳结和普通卡套式接头。实际建模过程中，对齿形的配合公差做了严格控制，两个基座的对接齿采用小间隙配合，扣合后齿面的贴合度达到90%以上，保证受力时各齿均匀承载，不会出现个别齿应力集中导致断裂的问题；基座的外部轮廓做了等壁厚设计，既保证了整体结构的强度，又尽可能控制了整体重量，不会因接头重量过大导致绳缆运行时出现跳动、动载过大的问题。在绳缆传动的场景中，该拼接结构的规整外形能够降低接头过轮时的冲击，减少导绳轮的磨损，同时避免绳结带来的绳缆直径突变导致的传动速度波动，提升绳缆传动的平稳性；在起重作业场景中，该结构的抗拉强度能够达到绳索本身破断拉力的90%以上，不会出现接头先于绳索断裂的情况，满足起重作业的安全规范要求。
