Shinogami蚂蚁连接插接结构件

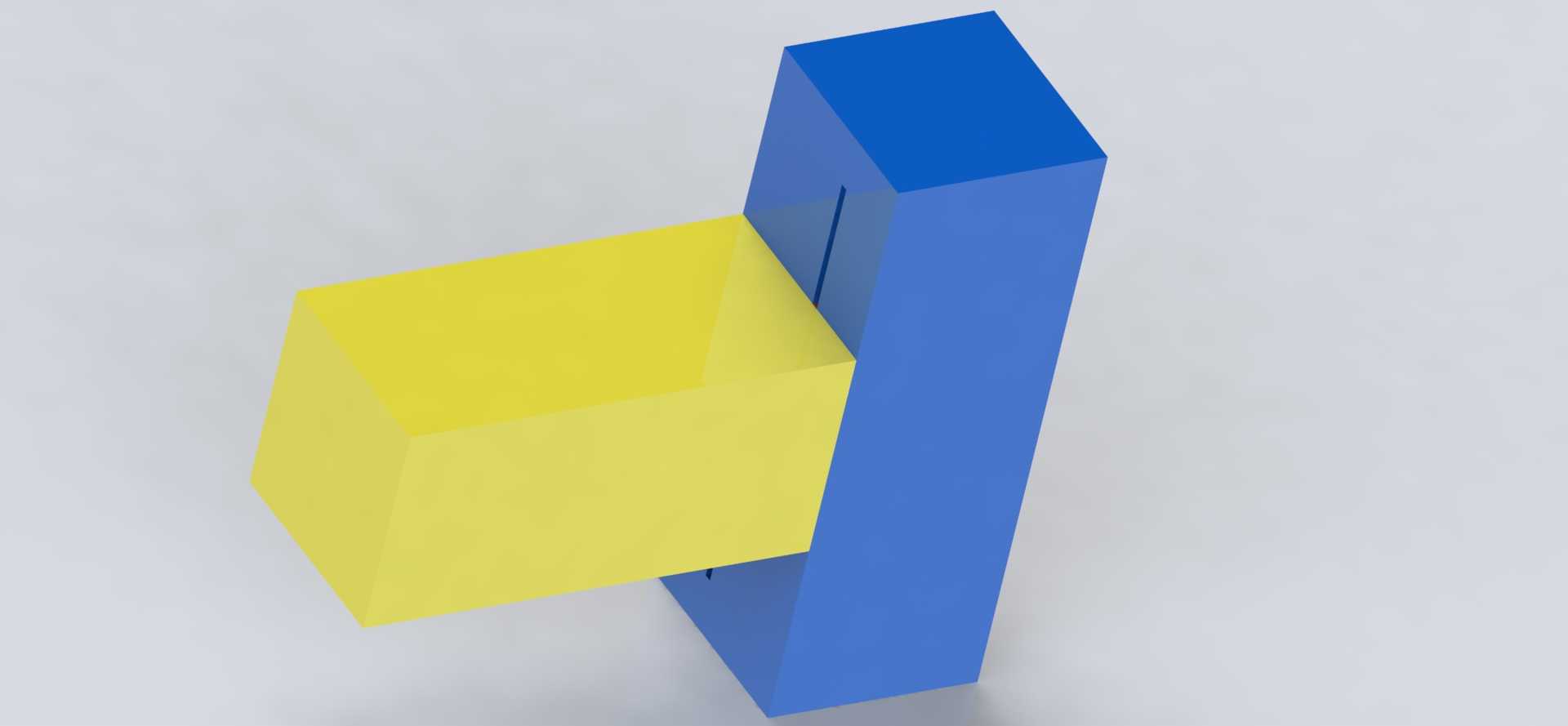

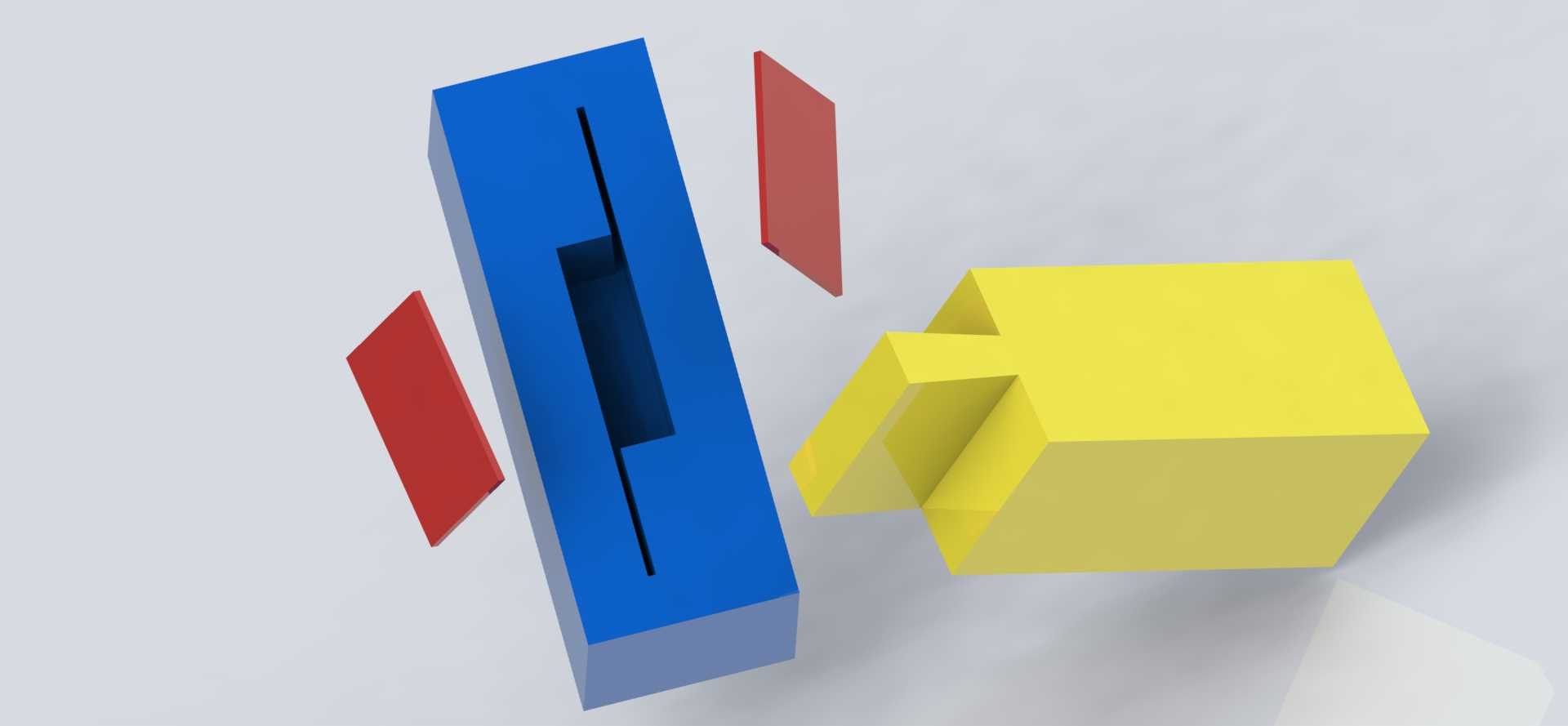

　　这类插接式连接结构常出现在模块化快装工装、轻型物料承载架以及定制化非标设备的快速拼接工位中，区别于传统螺栓紧固的连接形式，该结构依靠两个构件自身的几何形态实现互锁，不需要额外的紧固件就能完成两个垂直方向构件的拼接固定，在需要频繁拆装调整工位布局的生产线旁，这类结构能大幅缩短工装调整的耗时，操作人员不需要携带额外工具，仅通过对准插接槽位推入即可完成装配，拆卸时也仅需要沿插接反方向施力就能分离构件，在小批量多品种的柔性生产场景中适配性极强。从结构形态来看，两个构件分别为长方体块状主体，其中蓝色构件上开设了与黄色构件端部截面完全匹配的通槽，槽体的尺寸公差经过严格控制，既保证插接时不会出现过大的旷量导致连接后晃动，

　　也不会因为过盈量太大造成插接阻力过大，无法徒手完成装配。黄色构件的插接端做了微小的导向倒角，在对准槽位的初始阶段，倒角能够引导构件顺利滑入槽内，降低操作人员对位的精度要求，即使在视线不佳的设备底部安装位，也能凭借手感快速完成插接动作。在实际使用场景中，这类连接结构的垂直承载能力完全能满足轻型工装的使用需求，当两个构件完成插接后，槽体的侧壁会完全包裹黄色构件的插接端，在水平方向的两个自由度上形成完全约束，垂直方向依靠构件接触面的摩擦力以及槽体的卡合结构实现限位，不会出现沿构件长度方向的窜动。设计这类结构时，首先需要根据实际承载需求确定两个构件的截面尺寸，通常蓝色竖向构件的截面宽度要大于槽体宽度的两倍，

　　保证开槽之后构件自身的结构强度不会被削弱，避免在承载时出现槽体开裂的问题；槽体的深度需要根据黄色构件的截面尺寸确定，通常插接深度不小于黄色构件截面短边长度的1.2倍，保证足够的卡合接触面积，避免受侧向力时连接部位脱开。安装边界方面，这类结构不需要额外预留螺栓安装的操作空间，仅需要在两个构件的插接路径上预留足够的推入行程即可，相比传统的角码加螺栓的连接形式，安装所需的外围空间能缩小40%以上，在空间紧凑的设备内部走线架、小型设备机框架拼接场景中优势明显。在日常维护中，这类一体式插接结构没有多余的零散配件，不会出现螺栓松动、垫片遗失等问题，仅需要定期清理槽内积存的切屑、灰尘等杂物，就能保证插接动作顺畅，

　　在有少量切削液飞溅的机加工工位旁使用时，也不会因为液体渗入连接部位造成锈蚀卡死，构件采用硬质高分子材料或者铝合金加工时，自身的抗腐蚀能力完全能适应车间内的复杂工况。在模块化教具、展会快装展架的搭建场景中，这类结构也有大量应用，普通参展人员不需要掌握专业的装配技能，对照装配示意图就能快速完成整体框架的搭建，展期结束后拆卸的构件可以堆叠存放，占用的仓储空间远小于焊接成型的固定框架，重复利用率能达到95%以上，大幅降低展具的重复投入成本。针对不同的承载需求，还可以在插接完成后在两个构件的贴合面处加装紧定螺钉，进一步提升连接的刚性，满足有一定振动工况的设备连接需求，此时紧定螺钉仅起到辅助防松的作用，主要的承载还是依靠插接结构本身的几何互锁，即使螺钉出现松动，连接结构也不会瞬间脱开，相比单纯依靠螺钉紧固的连接形式，安全冗余度更高。
