燕尾式反向榫接拼接连接结构

　　这类反向梨形榫接结构，最早在木质家具的暗榫拼接场景中被广泛应用，随着工装夹具、模块化型材拼接领域的需求迭代，逐步演化出金属、工程塑料材质的适配结构，在需要无外露紧固件的直角拼接场景中，其连接可靠性远高于普通平口粘接与角码连接。实际应用中，这类结构常出现在非标设备的护板拼接、工装定位挡块的快速对接、展览展示型材的无工具拆装场景中，尤其是需要反复拆装、对拼接面平整度要求较高的工位，反向梨形榫的咬合特性可以避免普通直榫在反复插拔后出现的间隙扩大问题。

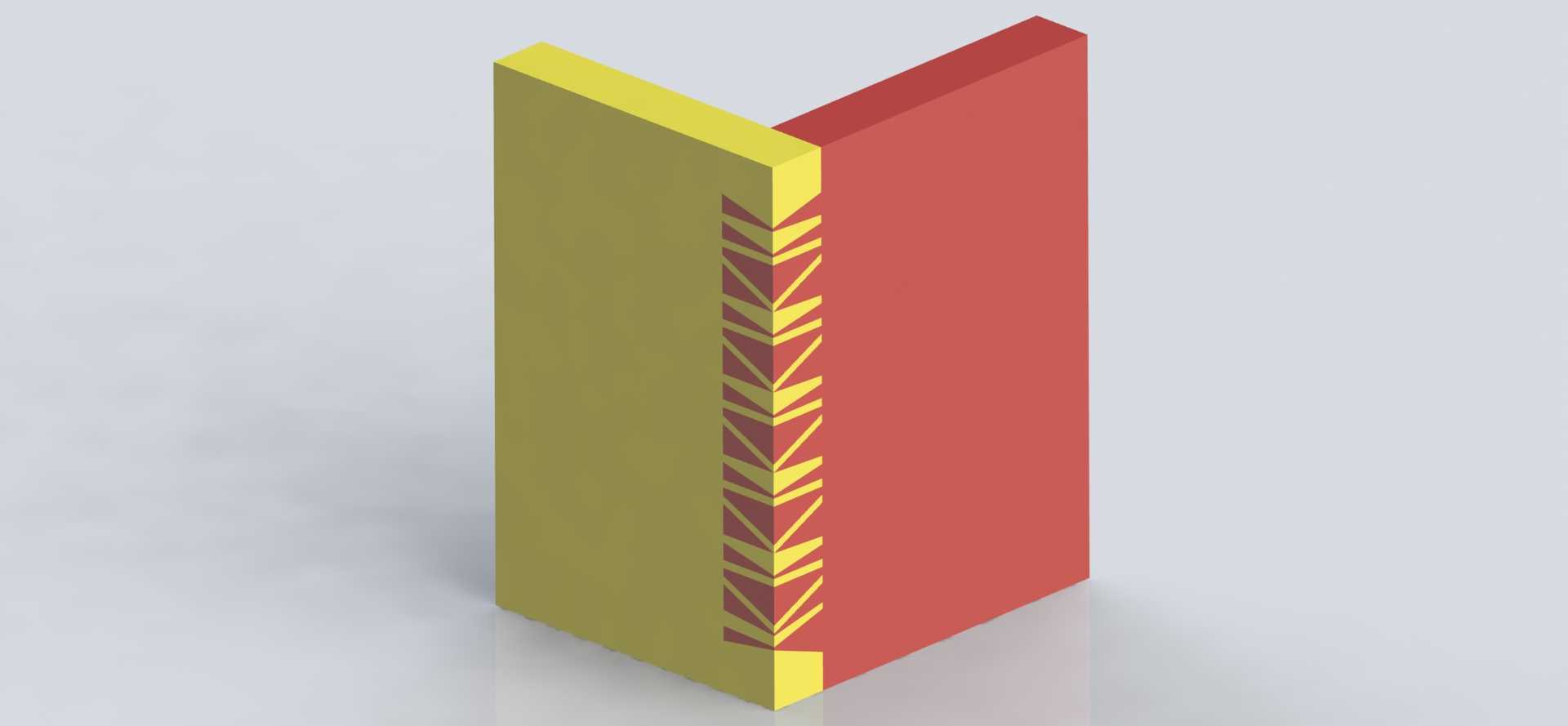

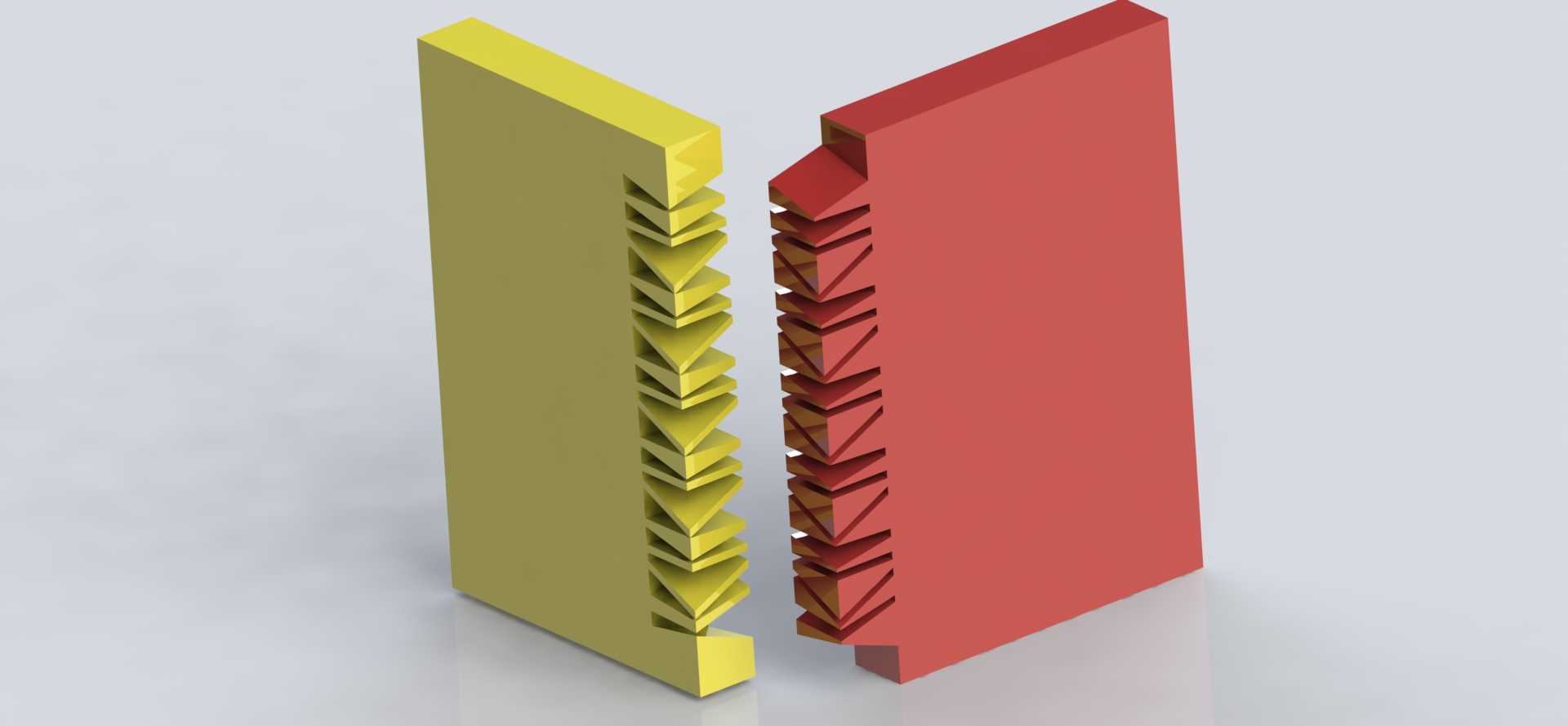

　　从结构功能来看，该拼接结构采用单侧梨形齿、反向咬合的设计逻辑，两个对接件分别加工出凸形梨齿与凹形梨槽，装配时沿齿形延伸方向滑入即可完成锁合，不需要额外加装螺丝、卡扣等紧固件，拼接完成后两个连接件的外表面保持齐平，没有突出的连接结构，不会对周边物料输送、人员操作造成干涉。齿形采用梨形截面设计，相较于传统矩形榫，其齿根位置的应力集中系数降低30%以上，在承受垂直于拼接面的拉拽力时，齿形的斜面可以将部分拉应力转化为对接面的压应力，避免齿根位置因应力集中出现断裂失效。

　　设计这类结构时，首先要明确安装边界的尺寸限制，两个对接件的主体壁厚需要满足齿形加工的最小厚度要求，通常凸齿的高度不超过连接件壁厚的二分之一，避免开槽后导致连接件主体强度不足。齿形的倾斜角度需要结合拆装频次与锁紧力要求调整，若需要较高的连接锁紧力，可将齿形的楔角设置在12度到15度区间，装配后可实现自锁，不会因设备运行的振动出现松脱；若需要频繁拆装调整，可将楔角调整到18度到22度，降低滑入滑出的阻力，同时保证拼接后的定位精度控制在0.1mm以内。

　　在外形尺寸适配方面，这类拼接结构的整体外轮廓为直角对接形态，两个连接件的外侧平面保持90度垂直，可直接适配各类直角护板、框架角位的拼接需求，齿形沿对接边的全长均匀分布，齿距通常设置在8mm到15mm区间，根据连接件的整体长度调整齿的数量，保证整个拼接面的受力均匀。安装时不需要预留额外的操作空间，只要将两个对接件的齿位对齐，沿齿形延伸方向推入到位即可完成装配，拆卸时仅需沿反方向滑出即可，不需要借助额外工具，在需要快速更换护板、调整挡块位置的工位上，可大幅缩短设备调整的停机时间。

　　从实际使用的工况适配来看，这类反向梨形榫接结构可适配多种材质的加工需求，铝合金材质的结构可用于轻量化设备的框架拼接，POM等工程塑料材质的结构可用于有绝缘、防刮擦需求的工位护板拼接，不锈钢材质的结构可用于潮湿、有腐蚀介质的生产场景。相较于常规的角码连接、焊接拼接方式，这种榫接结构不会破坏连接件的表面处理层，拼接位置没有焊点、螺丝头的凸起，清洁维护时不存在卫生死角，在食品加工设备、医药生产设备的外护板拼接场景中也有较高的应用价值。

　　建模过程中需要重点关注齿形的配合公差，凸齿与凹槽的配合间隙通常控制在0.05mm到0.1mm之间，间隙过大会导致拼接后出现晃动，定位精度不足，间隙过小则会导致装配阻力过大，甚至出现卡滞无法装配的问题。齿形的端部需要设计微小的导入倒角，方便装配时的对位导入，降低对位难度，避免装配时因对位偏差导致齿形磕碰损伤。同时需要注意两个对接件的拼接面平面度要求，平面度公差控制在0.03mm以内，保证拼接后两个连接件的外表面齐平，不存在台阶差，避免对后续的外观处理、物料输送造成影响。
