互锁式榫卯拼接挂钩连接结构

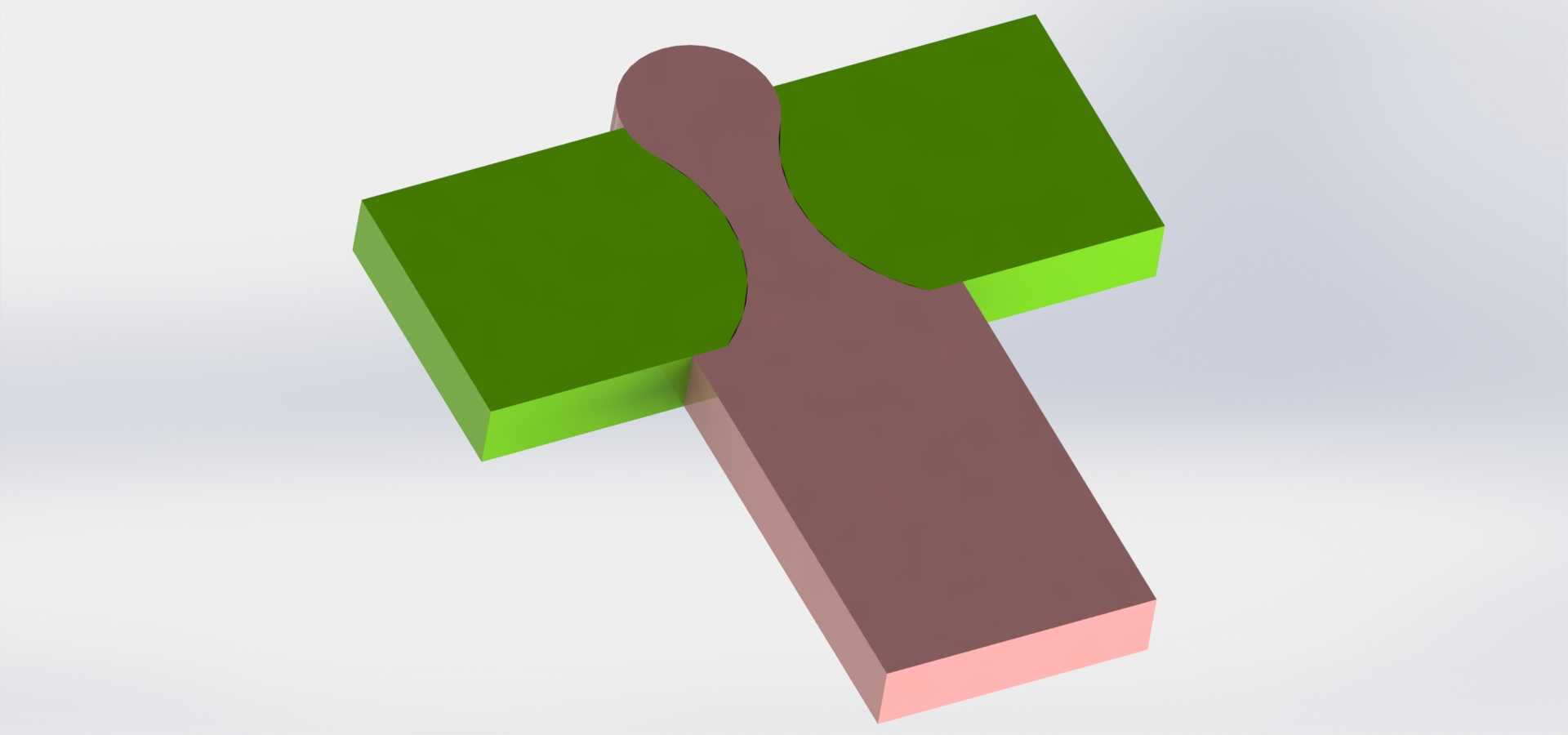

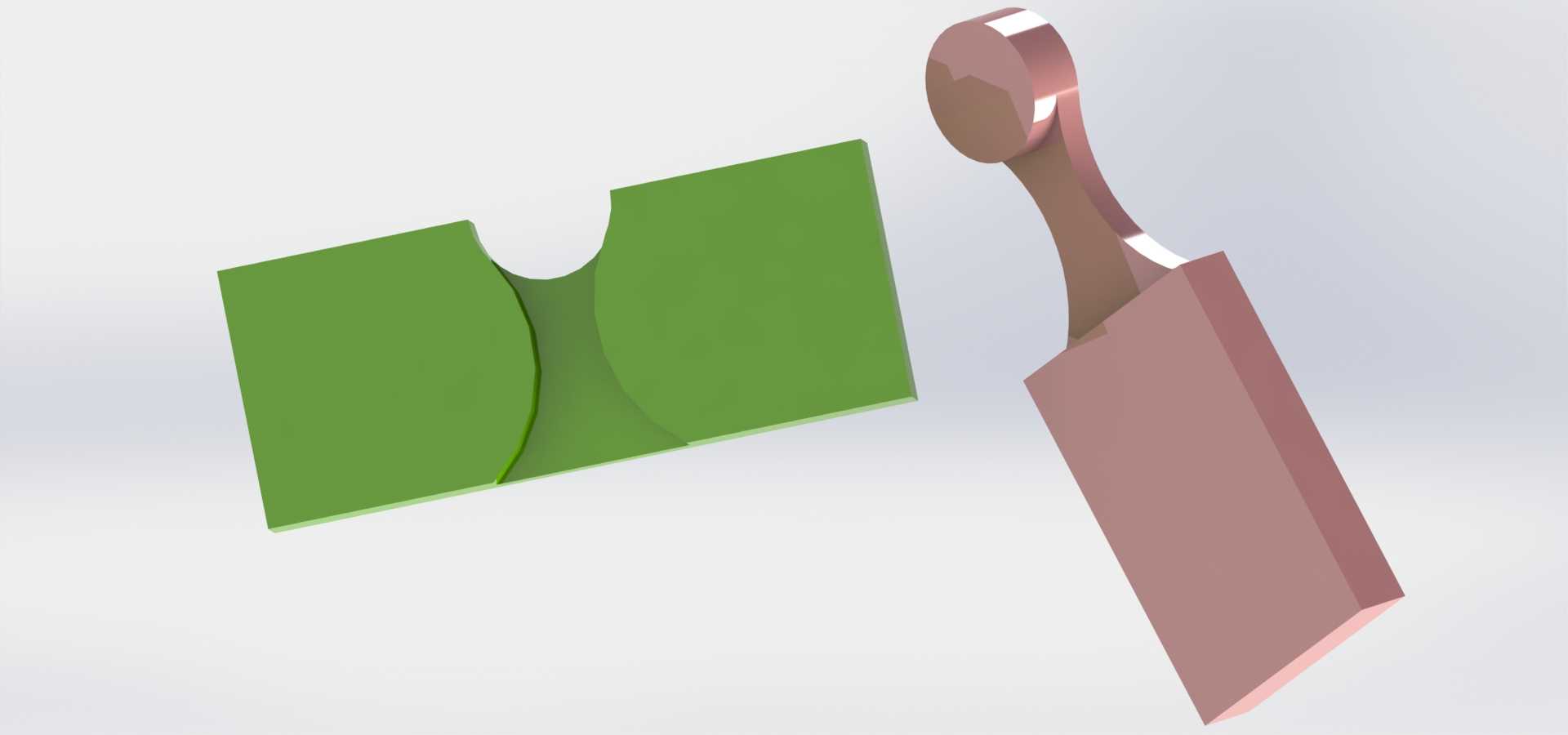

　　这类互锁拼接结构最早脱胎于传统木作榫卯工艺，现在常被应用在定制家具快装、模块化展架搭建、户外木质游乐设施组装等场景中，不需要额外的金属紧固件，仅靠两个构件的型面咬合就能实现可靠连接，拆装过程不需要专用工具，徒手就能完成对接与拆分，非常适合需要频繁拆装重组的模块化木质构件场景。从结构功能来看，该连接结构将挂钩的承力特性与拼图式的定位特性结合，拆分状态下两个构件分别为带内凹弧面卡槽的绿色块状件、带对应外凸弧面的棕褐色钩状件，对接时仅需将钩状件的凸头对准块状件的卡槽沿垂直方向推入，弧面会自动引导两个构件完成对位，到位后横向方向完全锁止，仅能沿推入的反方向拆分，既保证了连接后的横向抗剪能力，又能实现快速拆装。设计这类结构时，

　　首先要考虑的是咬合面的配合公差，木质构件加工时会存在一定的尺寸误差，弧面配合间隙需要控制在0.1-0.2mm之间，间隙过大会导致连接后晃动，间隙过小则会出现装配卡滞，甚至在温湿度变化导致木材胀缩时出现无法拆装的问题。其次要考虑承力方向的受力分布，钩状件的颈部是整个结构的应力集中区域，设计时做了圆弧过渡处理，避免直角拐点导致的应力集中断裂，块状件的卡槽深度需要匹配钩头的长度，保证咬合后接触面积足够，在承受垂直于拼接面的拉力时，力会均匀分布在整个弧面接触区域，而不是集中在某一个棱边上。从安装边界来看，这类结构的块状件通常是固定在基础构件上的，比如家具的侧板、展架的横梁端面，安装时需要保证块状件的卡槽开口方向与钩状件的推入方向完全平行，

　　偏差角度不能超过2度，否则会出现装配卡滞。钩状件则是固定在需要对接的活动构件上，比如抽屉的侧板、展架的拼接支杆，固定时需要保证钩头的突出高度与块状件的卡槽深度完全匹配，突出量过大会导致对接后两个构件的贴合面存在缝隙，突出量过小则会导致咬合深度不足，受外力时容易脱开。外形尺寸方面，该结构的整体拼接后轮廓为十字交叉形态，块状件的厚度方向尺寸与钩状件的厚度保持一致，拼接后两个构件的外表面完全齐平，没有突出的棱边或者凹陷，既保证了外观的平整性，也避免了突出部分勾挂异物或者划伤使用者。在实际应用中，这类结构还可以根据不同的承力需求调整尺寸比例，比如用于重型货架拼接时，可以将弧面的咬合深度加大，颈部的截面尺寸增加，提升整体的抗剪与抗拉能力；

　　用于小型文创产品拼接时，可以缩小整体尺寸，将弧面做的更顺滑，提升拆装的手感。不同于传统的直榫或者燕尾榫结构，这种拼图式的挂钩拼接不需要沿构件长度方向全程滑动，仅需要短距离的推入就能完成锁止，对于安装空间受限的场景非常友好，比如在狭窄的柜体内部拼接构件时，不需要预留长距离的滑动空间，仅需要预留钩头长度的推入空间就能完成装配。另外，该结构的咬合面为弧形面，加工时可以通过CNC雕刻机一次成型，不需要多次换刀或者多工序加工，加工效率比传统的复杂榫卯结构更高，加工精度也更容易保证，适合批量生产的模块化木质产品。在结构验证阶段，需要重点测试两个方向的受力性能，一是沿拼接面垂直方向的抗拉能力，也就是两个构件被拉开的最大拉力，二是沿拼接面方向的抗剪能力，也就是两个构件发生横向错位的最大剪力，这两个参数直接决定了该结构能够应用的场景承重等级。同时还要考虑反复拆装后的磨损情况，木质构件在多次拆装后，弧面接触位置会出现一定的磨损，导致配合间隙变大，连接紧密度下降，设计时可以在弧面接触位置预留0.3mm的磨损余量，保证经过上百次拆装后依然能够保持可靠的连接性能。
