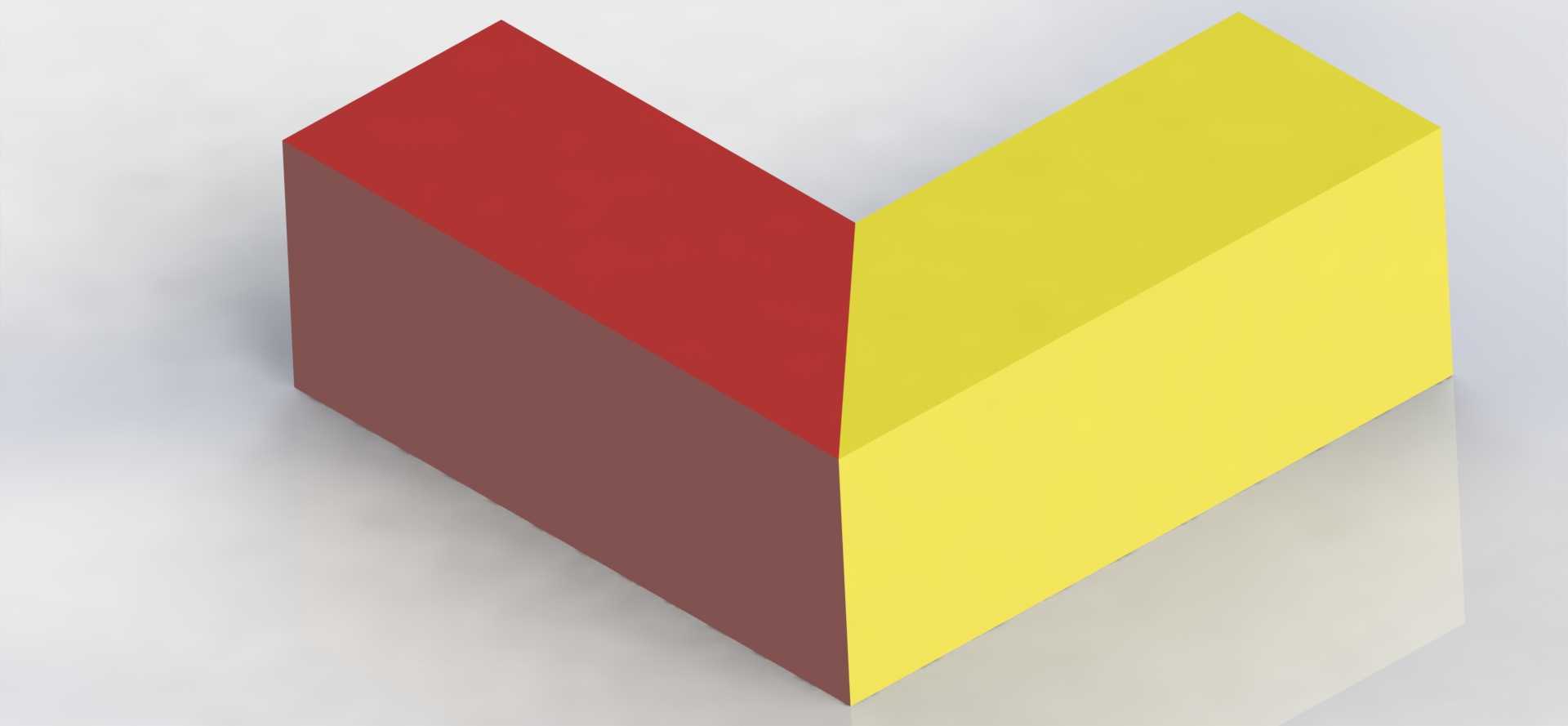

V型拼接式双腔紧固连接箱体结构

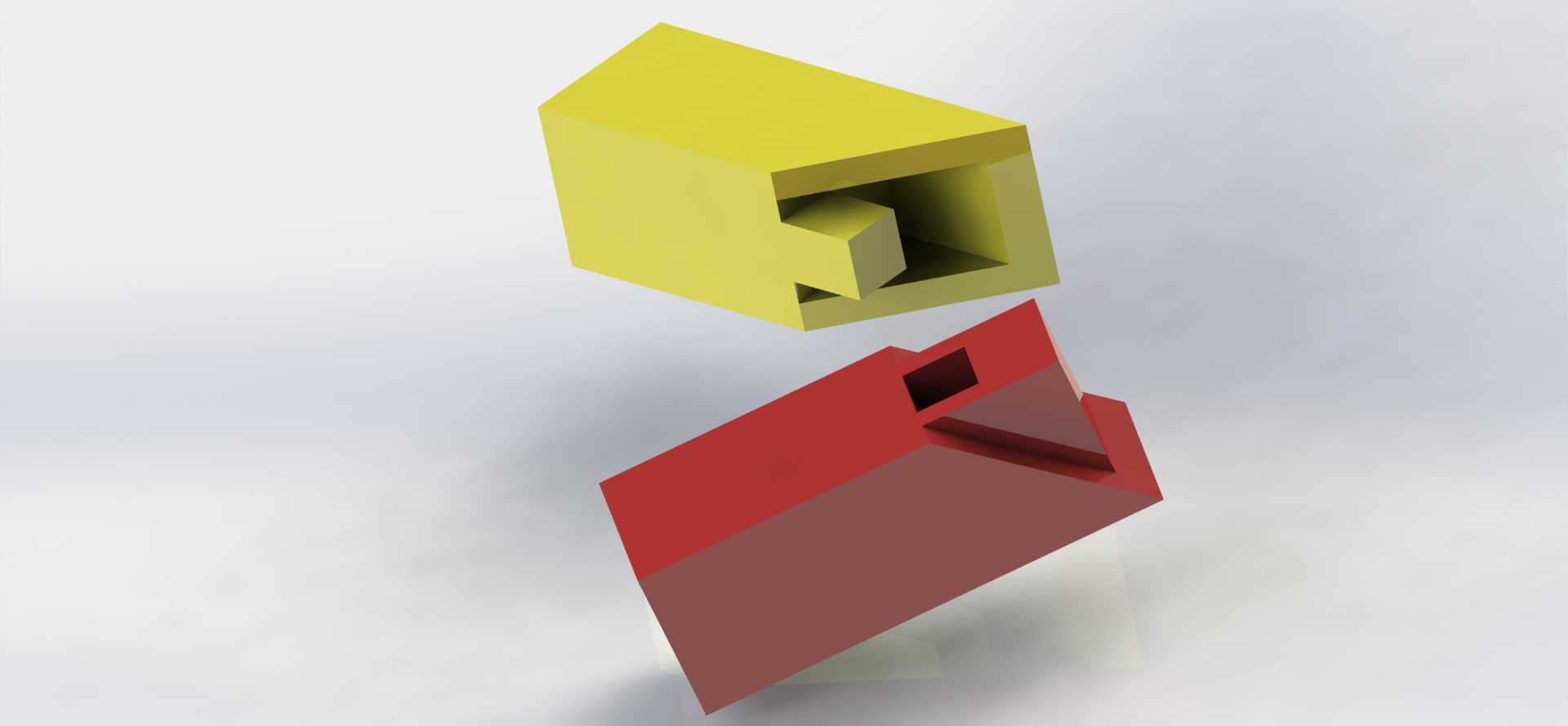

　　这款V型拼接结构的紧固箱体，在工业布线、小型机电组件集成场景中有着非常务实的应用价值，日常在低压电气柜内部走线分线、小型气动回路的节点固定、设备外置接线端的防护场景里，这类结构件的出场率一直不低。不同于常规方正的单腔接线盒，它采用双腔呈V型夹角的布局设计，两个独立腔室分别对应不同方向的接入端，能同时完成两个垂直或呈固定夹角方向的线缆、管路对接固定，不用额外加装转角接头来调整走线方向，在设备内部安装空间局促、走线需要转向的位置，能大幅减少管路弯折带来的应力集中问题，也能省去额外的转接配件采购与安装工序。从结构设计逻辑来看，整个箱体采用对称分模的思路，两个腔室的外壁做了等厚处理，壁厚均匀性控制在合理区间，

　　不管是采用注塑成型还是钣金折弯加工，都能避免成型过程中出现缩痕、应力变形的问题，两个腔室的衔接位置做了圆弧过渡处理，没有尖锐的应力集中角，在承受外部挤压或者内部组件膨胀力的时候，衔接位置的结构强度能得到有效保障，不会出现接缝开裂的情况。箱体的两个腔室端面都预留了标准的接头安装位，能适配常规的格兰头、快插接头等通用连接配件，不用二次加工开孔，现场安装的时候可以直接根据接入的线缆或者管路规格选配对应尺寸的接头，安装效率能提升不少。考虑到实际安装场景的边界限制，这款箱体的整体外轮廓做了切角优化，V型的外侧夹角位置没有突出的安装耳或者凸台，在靠近设备机架内角、两个垂直板面的夹角位置安装时，能完全贴附安装基面，

　　不会因为结构干涉出现无法贴平固定的问题，安装孔位隐藏在腔室内部的法兰边上，固定螺丝从腔室内侧向外锁付，外部没有突出的螺丝头，既不会刮蹭周边的线缆管路，也能提升箱体整体的防护性能，避免外部的粉尘、水汽从安装孔位置渗入腔室内部。在功能设计上，两个独立腔室之间设置了可打通的隔层，根据实际使用需求，如果需要在两个腔室之间走内部连接线，可以直接敲掉隔层的预留薄弱位，实现腔室之间的内部连通，如果需要做两路独立的线路或者管路隔离，保留隔层就能实现两个腔室的完全物理分隔，能同时满足分线隔离、转角对接两种不同的使用需求，不用单独开模制作两种不同结构的箱体，大幅提升了零件的通用适配性。箱体的合模面做了整圈的密封槽设计，

　　装配的时候可以嵌入对应规格的橡胶密封条，合上箱盖之后能达到IP65左右的防护等级，在有少量粉尘、溅水的车间环境里使用，也能有效保护腔室内部的接线端子、管路接头不会被污染物侵蚀，降低接触不良、管路漏气的故障概率。从安装尺寸的适配性来看，这款箱体的单腔内部净空间能容纳3-4个接线端子并排安装，或者两个直径8mm的气动接头并排布置，整体的安装占用空间比两个独立的方形接线盒加转角接头的组合要小30%左右，在自动化设备的走线布局、小型非标设备的分线节点设计、户外小型传感器的接线防护场景里，都能很好地适配安装空间要求。另外箱体的外表面做了哑光磨砂处理，不会在车间光照环境下产生反光晃眼的问题，表面也不容易残留指纹、油污，日常设备维护擦拭的时候也很方便，两个腔室的外侧平面都预留了标签粘贴位，能直接打印对应的回路编号、管路标识粘贴上去，后期设备检修的时候能快速识别对应的线路管路，不用反复查线核对。
