燕尾榫式三向块拼接连接结构

　　这类块体拼接结构常出现在木质家具框架组装、模块化工装夹具搭建、小型实验台架快速拼接的场景中，区别于常规的平面直榫结构，该结构采用燕尾型咬合的设计逻辑，三个块体之间通过互为凹凸的燕尾型卡合面实现互锁，不需要额外的紧固件就能完成三个正交方向的块体连接固定。从实际使用的角度看，这种结构的核心优势在于装配后不会出现沿拼接面法向的松脱，相邻块体的咬合斜面会在受拉时产生越拉越紧的自锁效应，在承受多向交变载荷的工况下，比普通的平面对接加胶粘的结构可靠性高出不少。设计这类结构的时候，首先要确定燕尾斜面的倾斜角度，常规木质构件使用的燕尾角度多在75到80度之间，角度过大则失去自锁能力，受拉时容易脱开，角度过小则会导致装配时的插入行程过长，

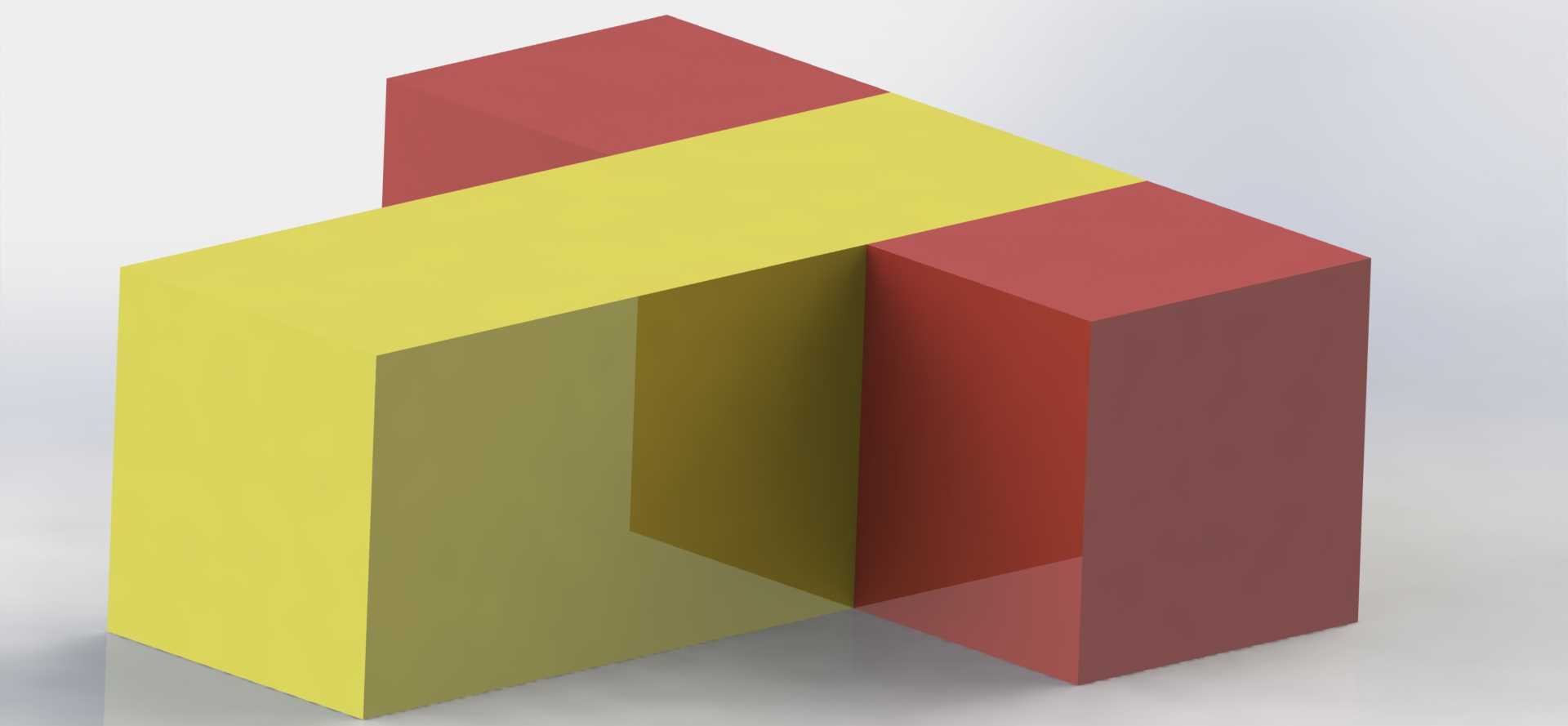

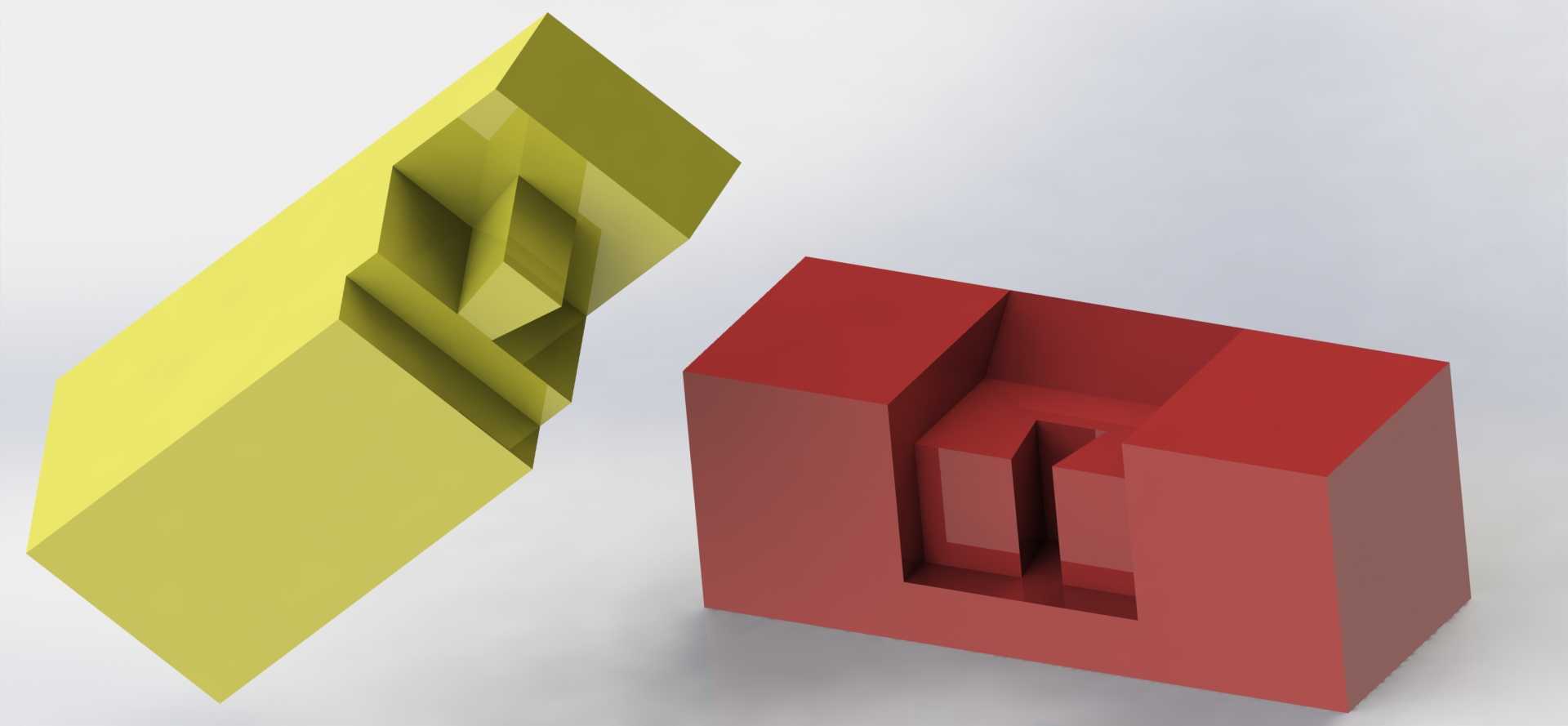

　　且斜面根部的应力集中系数会明显升高，容易在反复拆装后出现根部崩裂的问题。三个块体的外形均采用规整的长方体基础形态，其中黄色块体为核心连接主体，两个红色块体分别从两个正交的方向与黄色块体实现燕尾咬合，安装时需要先将其中一个红色块沿燕尾槽方向滑入黄色块体的对应卡槽，再将另一个红色块从垂直方向滑入剩余的卡槽，两个红色块体滑入到位后，会互相形成限位，阻止对方沿自身滑入方向的反向脱出，最终形成三个方向均无法直接分离的稳定整体。在尺寸边界的考量上，这类拼接结构的所有外露面均保持齐平，没有突出的连接耳或者紧固件端头，拼接完成后的整体外轮廓依然是规整的正交块体，能够直接作为框架的角部连接节点使用，不需要额外做表面打磨或者遮盖处理。实际应用中，

　　这类结构也常被用在模块化教学教具的设计中，帮助学习者理解榫接结构的自锁原理与空间互锁逻辑，在一些快速搭建的临时工装架上，采用工程塑料制作的这类拼接块，可以配合标准截面的型材杆件，不需要螺栓就能快速组装出不同尺寸的台架，拆装效率比采用角码螺栓连接的结构提升数倍。结构设计时需要注意三个块体的配合公差，燕尾槽与燕尾榫的配合面需要预留合理的间隙，木质构件需要考虑环境温湿度变化带来的胀缩量，金属或者塑料构件则需要考虑加工精度带来的装配阻力，间隙过大会导致装配后出现晃动，失去拼接后的结构刚性，间隙过小则会导致装配困难，甚至在敲入装配时出现构件棱边崩损的问题。另外，这类结构的咬合面不需要做额外的表面处理，保持加工后的平整面即可，

　　若用于需要频繁拆装的场景，可以在咬合面涂抹少量润滑脂，降低反复滑动带来的接触面磨损，延长结构的重复使用寿命。从受力特性上看，该结构在承受垂直于拼接端面的压力时，力的传递路径是通过块体之间的端面直接传导，燕尾斜面主要承受拉力载荷下的锁止力，正常静载工况下，斜面部分不会承受过大的压应力，只有当结构受拉或者受扭时，斜面才会传递载荷，这种受力分配的设计让结构的整体承载能力更均衡，不会出现局部应力过大的薄弱点。在三维建模过程中，这类结构需要重点关注三个块体之间的干涉检查，尤其是两个红色块体相邻的边角位置，滑入装配的过程中不能出现实体干涉，否则会导致实际生产出来的构件无法完成装配，建模时需要按照实际的装配顺序做运动仿真校验，确认每个块体在滑入行程中都能保持与其他构件的合理间隙，滑入到位后所有配合面都能完全贴合，没有缝隙或者错位。
