双燕尾榫插接式机械连接结构

　　在非标工装治具、模块化装配夹具以及小型实验台架的搭建过程中，经常会遇到需要快速拼接两根正交型材杆件的场景，传统的角码连接需要额外预留螺丝孔位，不仅增加加工工序，在频繁拆装的工况下还容易出现螺纹滑牙、连接松动的问题，而双燕尾榫接头正是针对这类正交杆件快速拼接需求设计的无紧固件连接结构。

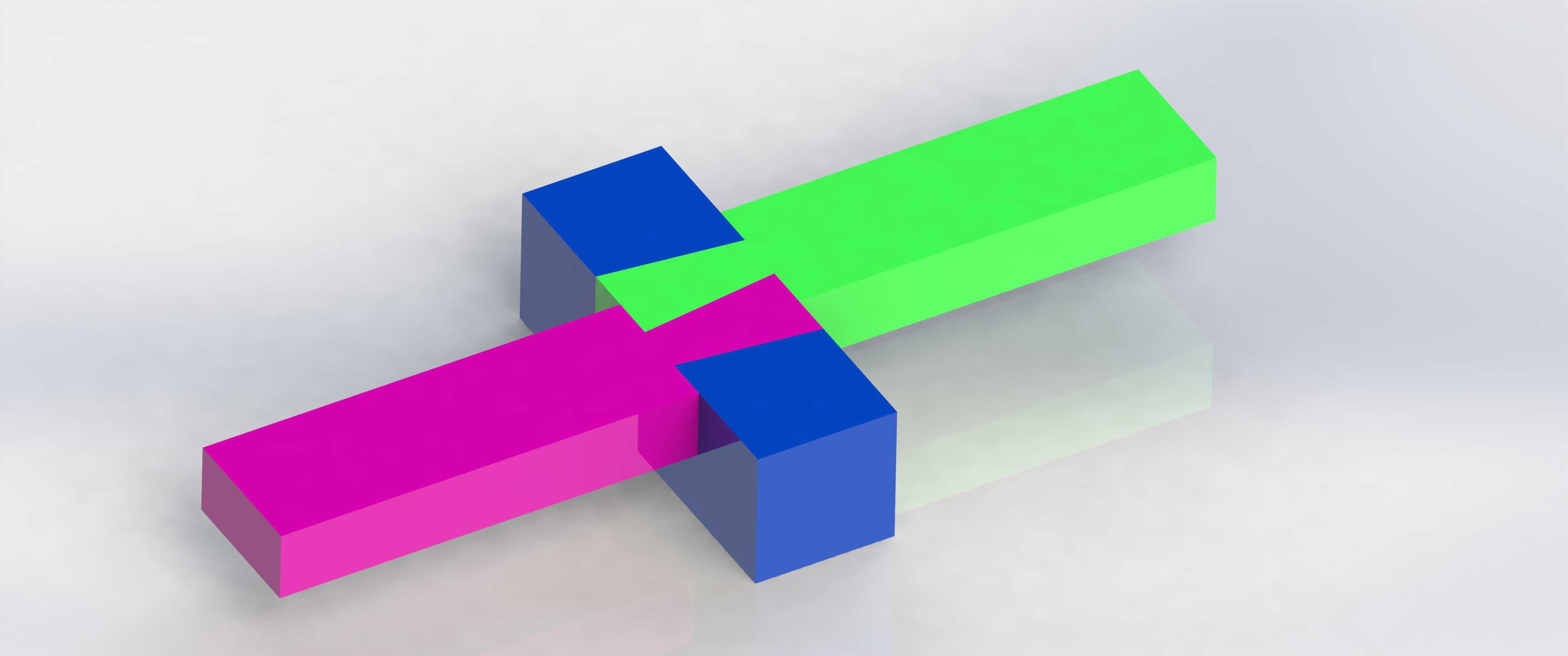

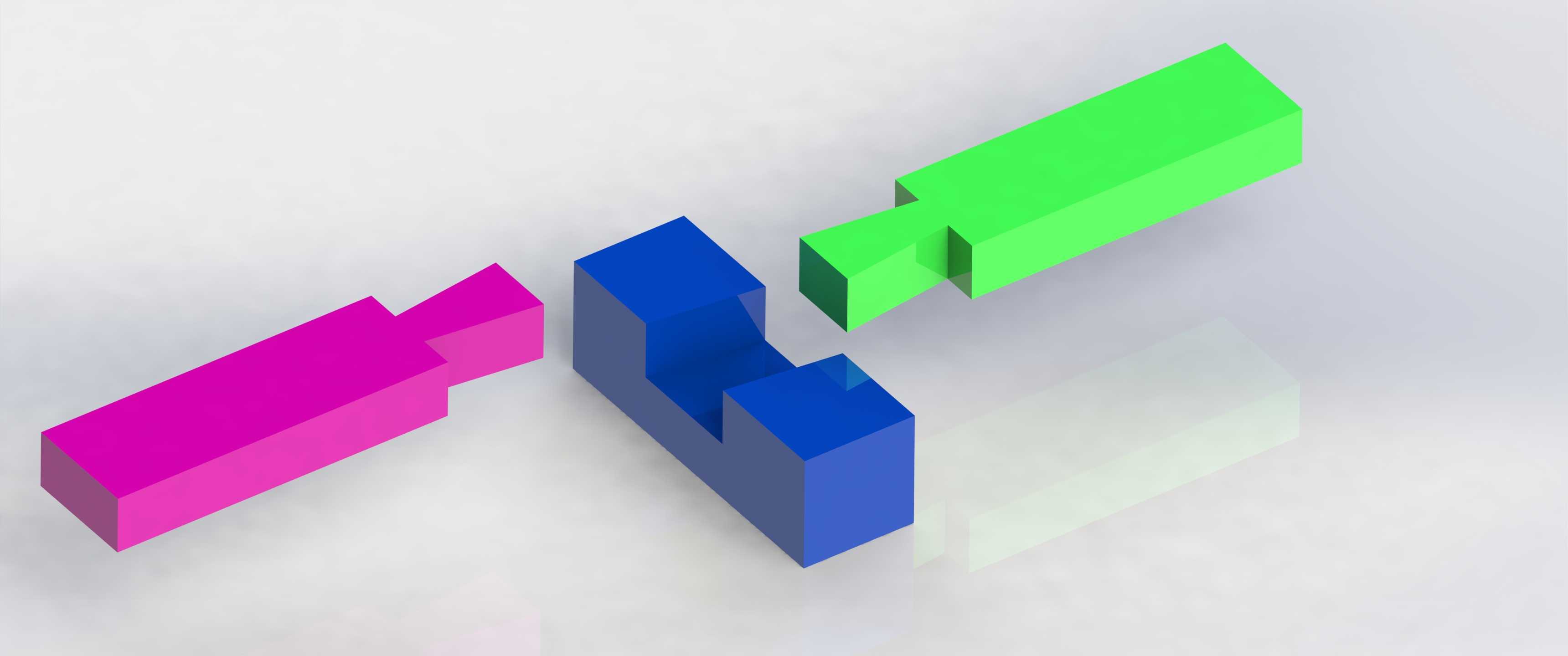

　　这种接头采用对称式双燕尾榫槽配合结构，两根待连接的杆件分别在对接端加工出互配的燕尾形凸榫与凹槽，装配时沿垂直于杆件轴线的方向将凸榫滑入对应凹槽，即可实现两个正交方向杆件的可靠锁合，不需要额外的螺栓、销钉或者粘接剂，拆装过程仅需沿滑槽方向滑动即可完成，非常适合需要频繁调整工位布局的模块化工作台、可重组工装架的搭建场景。

　　从结构设计逻辑来看，双燕尾的对称布局能够抵消单燕尾结构存在的侧向偏转力矩，单燕尾榫在承受垂直于拼接面的载荷时，会因为单侧受力产生使榫槽张开的分力，长期使用容易出现榫槽磨损、配合间隙变大的问题，而对称布置的两个燕尾榫分别位于杆件对接面的两侧，受力时两个榫面的分力能够相互平衡，大幅降低榫槽侧壁的额外载荷，提升连接结构的抗扭、抗侧弯性能。在实际建模过程中，燕尾的倾斜角度通常控制在75度到80度之间，角度过大容易出现装配卡滞，滑动阻力过高，角度过小则会降低锁合能力，受拉时容易出现松脱。

　　在外形尺寸与安装边界方面，这类接头的凸榫高度通常不超过杆件自身截面高度的二分之一，避免榫槽过深削弱杆件自身的结构强度，对接完成后两个杆件的外表面保持齐平，没有突出的连接结构，不会对周边其他零部件的安装造成干涉，适配的杆件截面以方形、矩形截面为主，不需要对杆件主体做额外的裁切加工，仅需在对接端加工出对应形状的榫头与榫槽即可，加工工序简单，常规的铣削设备即可完成加工，不需要特殊的成型刀具。

　　在实际应用场景中，这类双燕尾榫接头除了用于模块化工装架的拼接，还常被用于小型自动化设备的导轨快换结构、教具类机械拼接模型以及木质、塑质工业包装箱的快速组装，在一些需要快速部署的临时检测工位上，采用这种接头搭建的支架可以在无工具的情况下完成整体组装与拆解，收纳时杆件可以完全分离，大幅降低存储与运输的空间占用。

　　设计这类结构时需要重点关注配合面的公差设定，燕尾榫的滑动配合面通常采用H7/g6的间隙配合公差，既保证装配时滑动顺畅无卡滞，又不会因为间隙过大导致连接后出现晃动，在承受较大载荷的工况下，还可以在榫槽的末端加装一个小型的定位销钉，防止设备运行过程中因为振动导致榫头沿滑动方向窜动脱出，不过在常规的轻载工装场景下，依靠燕尾结构本身的自锁特性即可满足使用需求，不需要额外的定位零件。

　　不同于传统的胶粘、焊接连接方式，这种双燕尾榫的连接结构属于可反复拆装的无损连接，多次拆装后不会破坏杆件本身的结构，只要配合面没有出现严重的磨损，连接精度就可以保持在初始设计的范围内，非常适合需要频繁调整结构布局的教学实验设备、展会临时展示架以及柔性生产线上的可重组工装单元，能够大幅降低结构调整的时间成本与零件损耗成本。
