三片式燕尾榫插接连接结构设计

　　在木质家具组装、模块化工装夹具搭建、小型非金属构件快速拼接的场景中，燕尾榫结构一直是无需额外紧固件即可实现高可靠性连接的核心结构形式，这款三片式燕尾榫结构，针对传统单片燕尾榫插接后侧向抗扭不足、拆卸时易出现卡滞磨损的问题做了结构优化，适配多类需要反复拆装、无紧固件连接的构件拼接需求。

　　从实际使用场景来看，这类三片式燕尾榫常应用在可拆卸式木质展架的横竖杆连接、教学用模块化结构实验套件的构件拼接、小型非金属设备外壳的无螺丝装配环节，区别于传统两片式燕尾榫只能实现两个构件的垂直或平行对接，这款三片式结构可以同时完成三个方向构件的定位锁合，单个接头即可替代两个传统燕尾榫的连接作用，减少拼接节点的零件数量，降低装配累计误差。

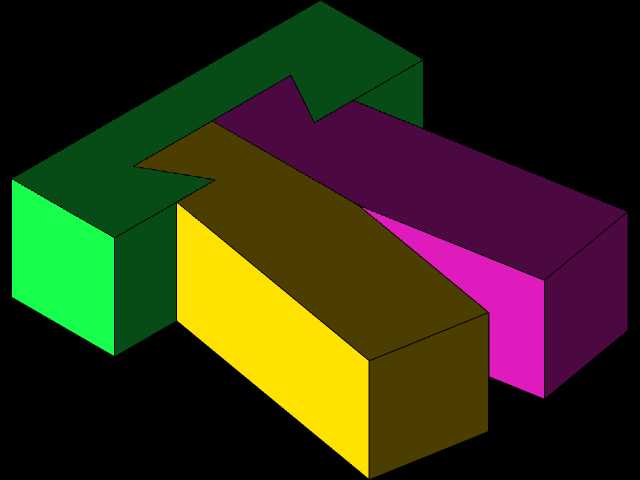

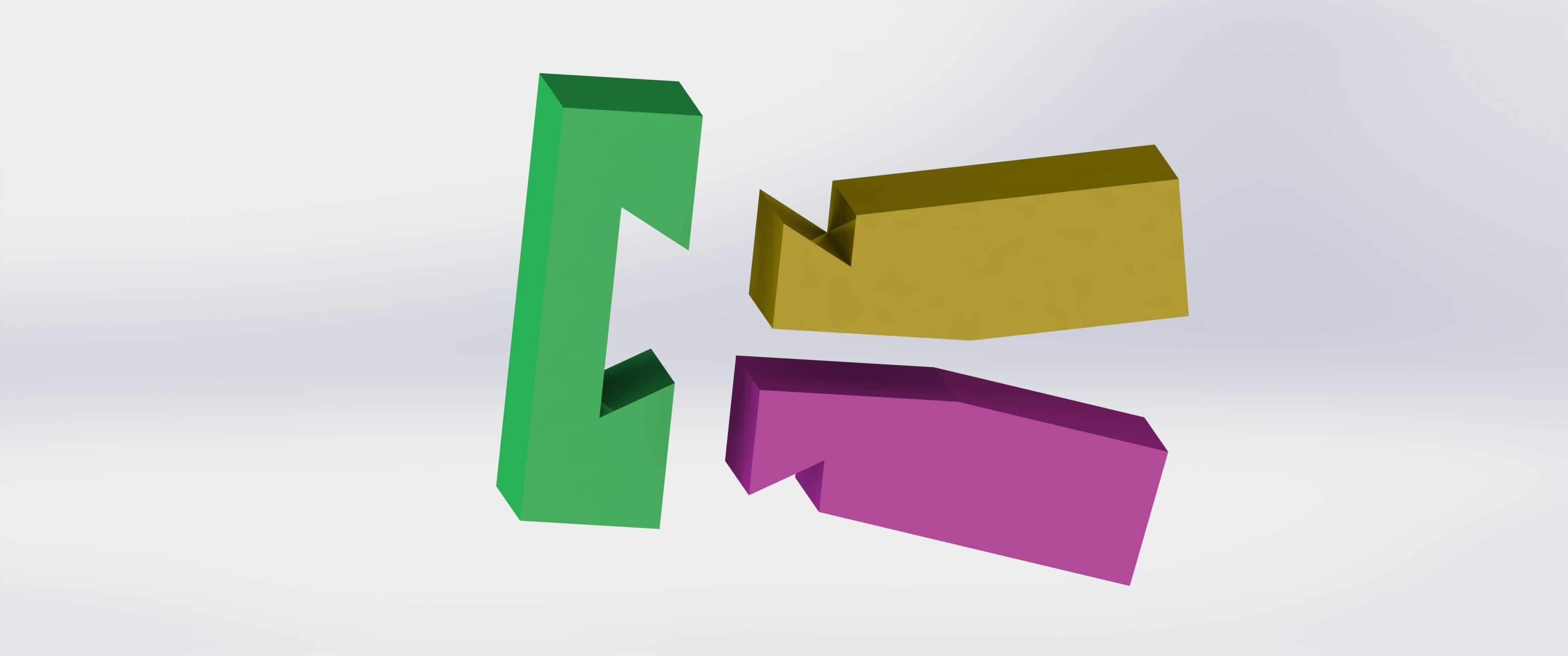

　　设计思路上，这款结构没有沿用传统燕尾榫单侧斜面锁止的逻辑，而是将榫头拆分为三个独立的插接片，其中两个带外燕尾斜面的插接片分别对应两个对接构件的榫槽，中间的插接片做内燕尾斜面，与两侧构件的斜面形成双向楔合，三个零件插接完成后，横向、纵向、垂直方向的自由度均被斜面限位完全锁死，不需要额外添加胶水、螺丝等固定件，即可承受常规使用下的拉拔、扭转载荷，同时拆卸时只需要按照插接反向依次推出三个片体，不会出现传统燕尾榫长期使用后因磨损变形导致的卡死问题。

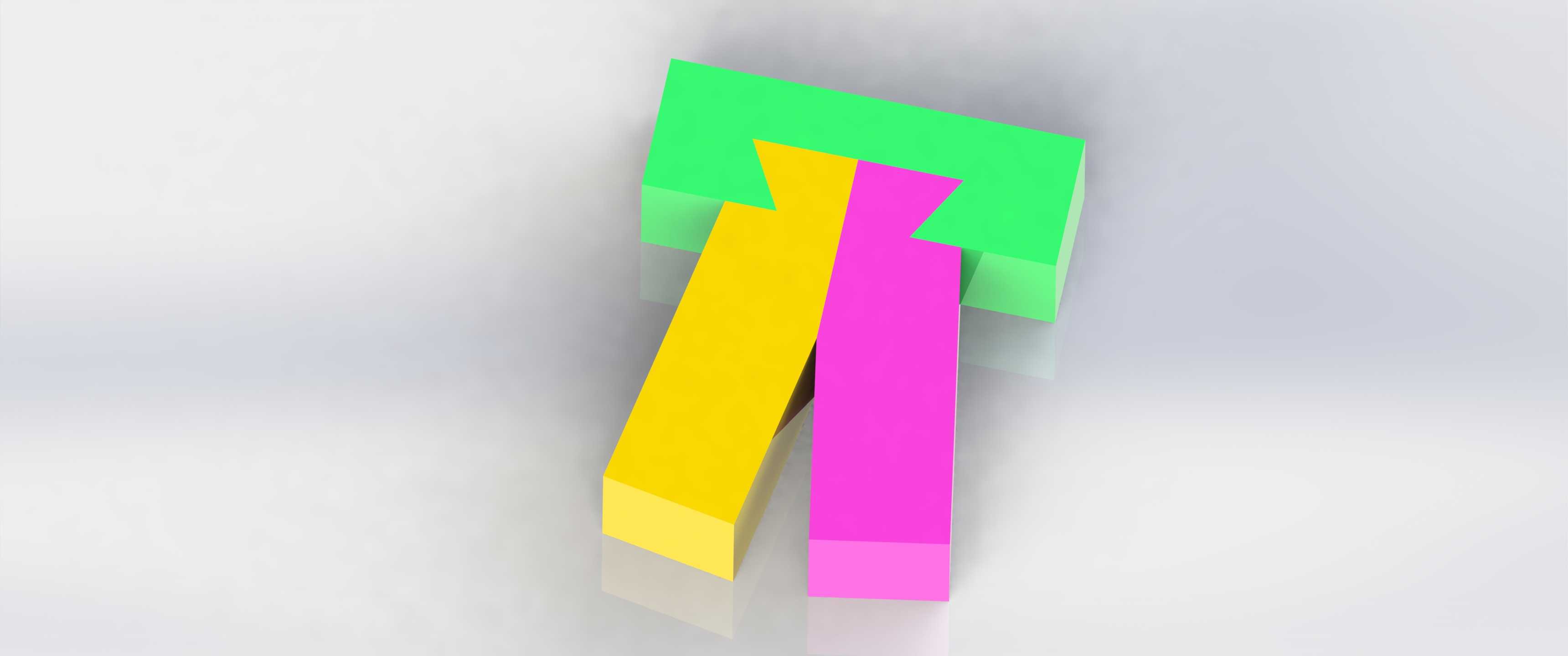

　　从外形尺寸与安装边界来看，这款结构的三个插接片厚度保持一致，插接完成后整体外轮廓为规整的T型结构，外露面无突出的卡扣或连接结构，拼接完成后接头外表面与连接构件的外表面可以做到齐平，不会出现凸起的连接结构影响外观或干涉其他相邻构件的安装。设计时预留的插接间隙控制在0.1mm到0.15mm之间，既保证插接过程的顺畅度，不会因为间隙过小导致装配时需要强行敲击损伤构件，也不会因为间隙过大导致拼接完成后出现晃动松脱的问题。

　　功能特性层面，这款三片式燕尾榫的斜面角度设置为75度，这个角度是经过反复验证的最优锁止角度，角度过大则会导致插接阻力过大，装配难度提升，角度过小则会导致锁止力不足，受拉拔力时容易出现松脱。三个插接片的接触面均做了等宽的斜面处理，受力时载荷可以均匀分布在整个斜面上，不会出现局部应力集中导致的榫头断裂问题，相比传统单片燕尾榫，同等截面尺寸下这款结构的抗扭承载力可以提升40%左右，反复拆装的磨损量也更低，适合需要频繁拆装更换构件的使用场景。

　　在实际装配应用中，这款结构不需要在连接构件上做复杂的异形槽加工，只需要在三个待连接构件的端部分别加工出对应尺寸的直槽与燕尾斜面即可，加工难度远低于传统的一体式燕尾榫结构，普通的铣削设备即可完成槽位加工，不需要定制特殊的成型刀具，能够有效降低构件的加工成本。同时三个插接片本身的结构也非常规整，适合批量注塑或者线切割加工，零件的加工一致性容易保证，不会出现因为零件加工误差导致的装配适配问题。

　　针对不同材质的应用场景，这款结构可以根据载荷需求调整插接片的厚度与斜面长度，如果应用在木质家具这类载荷较小的场景，可以适当减小插接片厚度，减轻接头重量，如果应用在工装夹具这类载荷较大的场景，可以加大斜面的接触长度，提升整体的连接承载力，结构本身的拓展性较强，不需要改动核心的楔合逻辑即可适配不同的使用需求。
