拼接式箱形对接接线接头结构

　　在工业布线、设备内部线缆转接的场景里，这类箱形接头的使用频率一直不低，尤其是在控制柜内部走线、低压配电分支转接、小型设备线束分线的工位上，它的结构优势很容易体现出来。不同于外露式的接线端子，这种箱形结构本身自带防护腔体，能把接线点位完全包裹在内部，既可以避免车间内的金属碎屑、浮尘落到接线柱上造成接触不良，也能防止运维过程中工具误触带电点位引发短路，在有少量切削液飞溅、粉尘浓度偏高的机加工车间布线场景里，这种封闭结构的适配性比开放式端子排好很多。

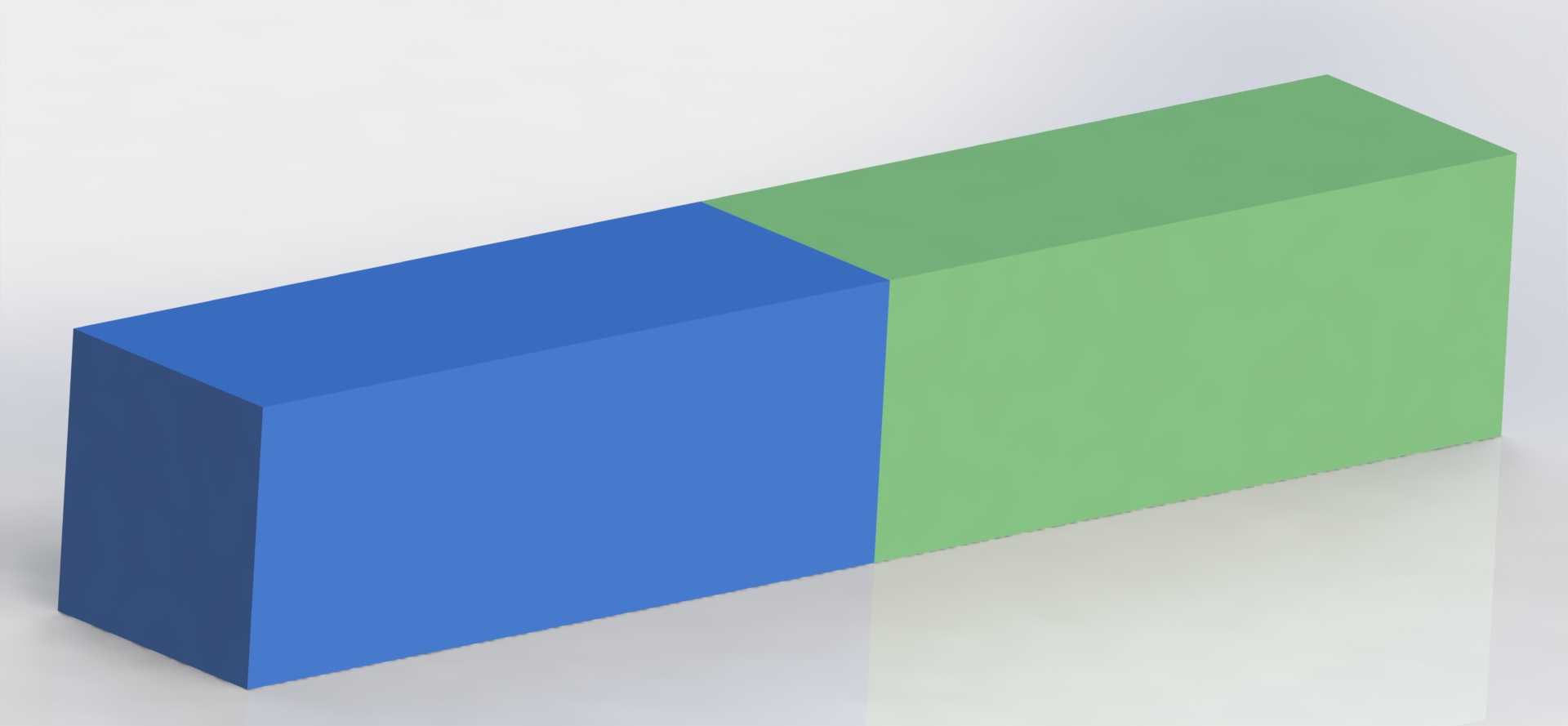

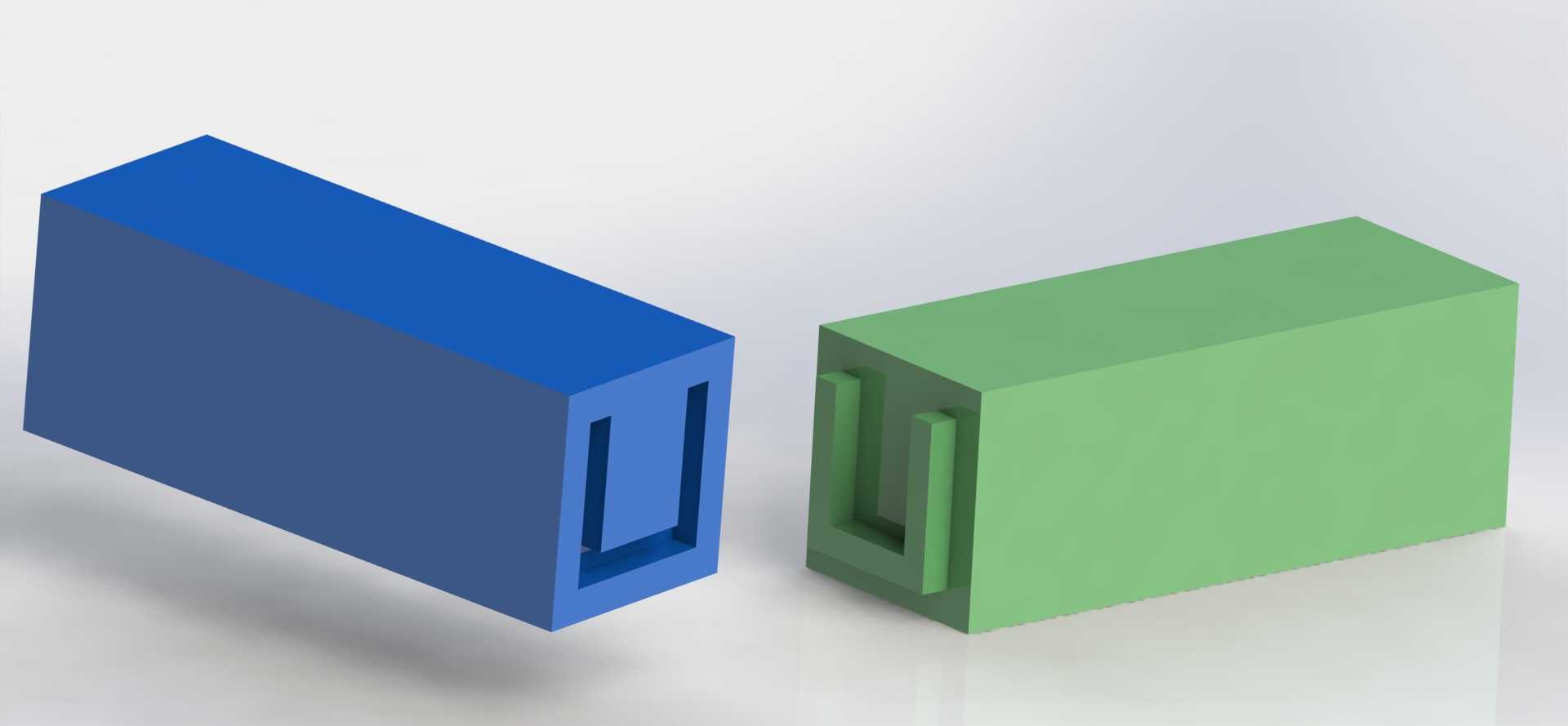

　　从功能特性上看，这个接头采用两段式拼接的箱形结构，两段腔体分别对应进线侧和出线侧，拼接面做了平直的贴合设计，装配时不需要额外的转接衬件，直接通过端面贴合就能完成腔体的封闭，内部预留的接线空间可以容纳多股铜芯线的并接、转接，不管是同线径的线缆对接，还是不同线径的分支转接，都能在腔体内部完成接线操作，不需要额外预留外部接线的弯折空间。两段箱体的外壁都做了等截面的平直设计，安装时可以直接卡在设备钣金的预留卡槽里，也可以通过侧面的安装孔用螺丝固定在安装梁上，不需要额外做适配支架，能减少现场安装的加工工作量。

　　设计思路上，这个结构没有做多余的异形曲面，整体采用规则的长方体构型，一方面是建模时可以直接通过拉伸、切除的基础特征完成，建模效率高，后续出工程图的时候尺寸标注也更简洁，加工时不管是采用注塑成型还是钣金折弯加工，都不需要复杂的模具或者折弯工序，生产端的良率更容易控制。另一方面，等截面的箱壁结构受力均匀，在受到外部挤压、轻微碰撞的时候，应力能均匀分布在整个箱壁上，不会出现局部应力集中导致的腔体开裂，在设备运输、日常运维的磕碰场景下，结构可靠性比带异形凸起的接头更高。拼接处的端面做了整圈的贴合设计，没有预留多余的缝隙，装配后可以避免细小杂物从拼接缝进入腔体内部，同时平直的拼接面也方便加装密封胶条，在有防潮需求的场景里，只需要在拼接面加一层薄密封垫就能达到基础的防护等级，不需要重新修改主体结构。

　　从安装边界和尺寸适配的角度来说，这个接头的整体外轮廓是规整的长方体，两段拼接后的总长度可以根据实际接线需求做同比例调整，不需要改变截面尺寸就能适配不同数量的接线点位，截面的长宽尺寸保持统一，不管是单股线缆进线还是多股线缆进线，都可以在端面上开对应尺寸的进线孔，不会因为截面尺寸变化导致安装时和周边的其他部件产生干涉。安装时的预留空间只需要比接头外轮廓大5mm左右就能完成装配，不需要预留额外的操作空间，因为接线操作是在腔体打开的状态下完成，接好线之后再把两段箱体拼合固定，在设备内部布线空间紧张的场景里，这种安装方式的空间利用率比需要侧面操作接线的接头高很多。另外，箱体的外壁厚度保持均匀，不管是用ABS塑料注塑还是用冷轧钢板折弯，壁厚的一致性都能保证结构强度均匀，不会出现局部过薄容易破损、局部过厚浪费材料的问题，在满足结构防护强度的前提下，能把整体重量控制在较低水平，安装在薄壁钣金件上也不会因为自重过大导致钣金变形。

　　在实际使用场景里，这类接头经常用在自动化生产线的传感器线束转接、小型控制柜的电源分支、机床设备的照明线路对接等位置，因为结构简单、安装便捷，运维时拆开拼接面就能检查内部接线情况，不需要把整个接头从安装位拆下来，能减少运维的工作量。和传统的圆形接线接头相比，这种箱形结构的贴装稳定性更好，固定在安装面上之后不会因为线缆拖拽产生转动，能避免接线点位因为接头转动受到拉扯力，降低接线松脱的概率。同时，规整的外表面也方便粘贴线缆标识，运维时可以直接在箱体表面标注线路编号，不需要额外挂标识牌，在布线密集的柜体内能提升线路排查的效率。
