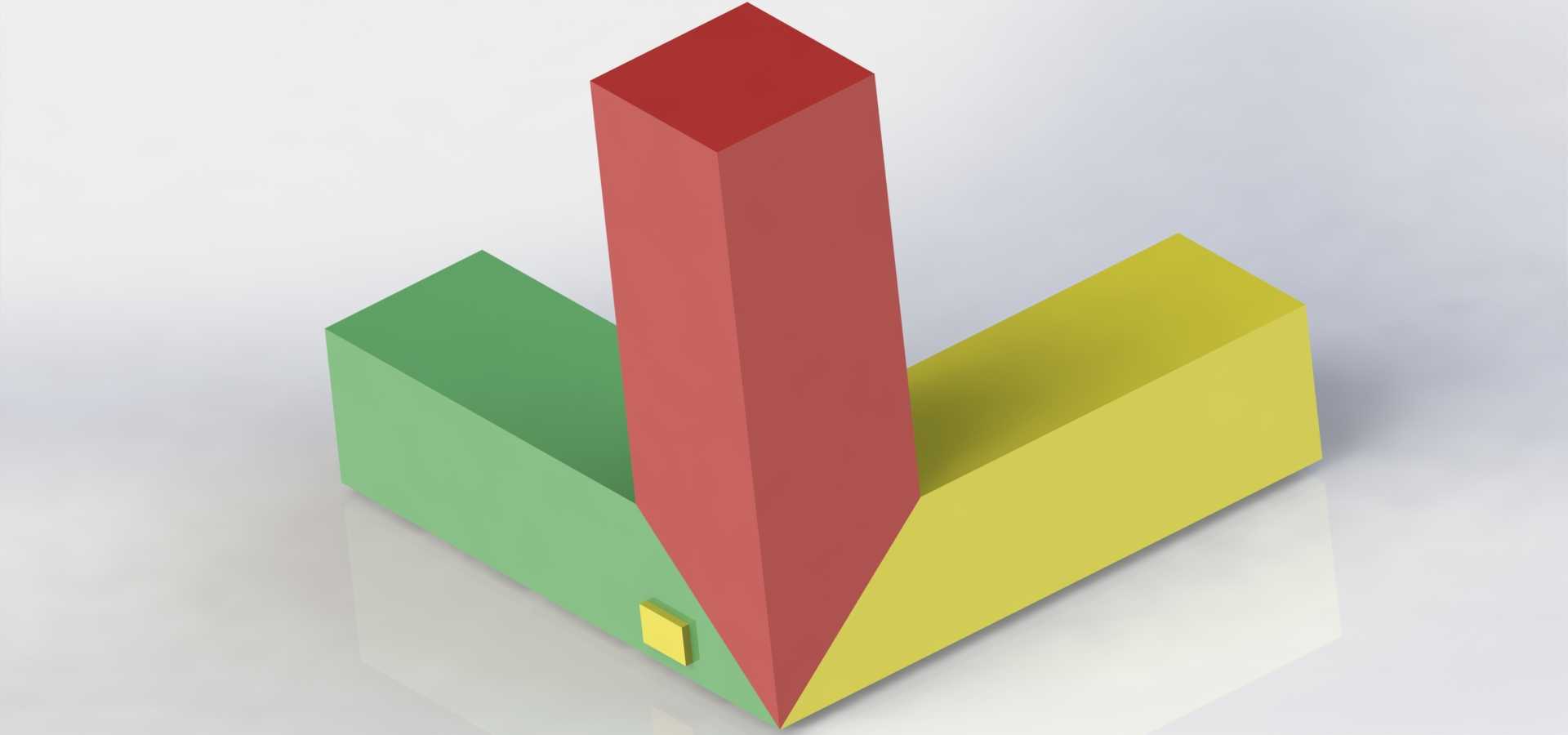

多通路直角汇流三通角接结构件

　　这类三通角接结构件在流体输送、气动回路搭建、模块化型材框架组装场景中应用十分广泛，不同于常规等径或异径直通三通，其采用直角正交的三通路布局，能够在空间转角位置同时实现三个方向的管路或型材构件的刚性对接，省去了额外转接弯头的安装步骤，有效压缩管路或框架的转角占用空间，在紧凑型设备的气路排布、小型液压站的阀组外接管路、实验室气路的桌面端分支、工业铝型材框架的角部加强连接场景中，都能看到这类结构的实际应用。从功能特性来看，该结构件的三个对接端面均做了平整贴合处理，对接时能够保证相邻构件的端面完全贴合，避免出现连接错位导致的密封失效或者框架垂直度偏差，其中垂直方向的通路与水平方向呈90度正交，两个水平通路之间同样保持90度夹角，

　　三个通路的交汇区域做了平滑过渡处理，在流体输送场景下能够减少介质流经转角时的紊流产生，降低管路压损，在框架连接场景下则能够分散角部的集中应力，避免长期受载后交汇位置出现应力开裂。在设计思路上，这类结构优先保证三个对接方向的形位公差，建模阶段先确定三个通路的中心轴线，确保三条轴线完全汇交于同一点，且两两之间的夹角公差控制在工程常用的±0.5度范围内，避免安装后出现管路别劲或者框架扭曲的问题；对接端面的安装基准面统一以交汇中心点为基准标注尺寸，方便加工时一次装夹完成多个端面的铣削加工，减少装夹误差带来的配合间隙。从安装边界来看，该结构件的三个外接端的截面尺寸保持一致，适配同规格的外接管路或型材，

　　安装时每个对接端的有效配合长度满足常规连接的密封或紧固要求，采用螺纹连接时预留足够的螺纹旋合长度，采用焊接连接时预留对应的坡口加工余量，采用型材快装连接时则在对应位置预留紧固件的安装空间，保证连接操作时工具能够顺利到达紧固位置，不会出现相邻构件干涉的情况。外形尺寸设计上，整体外轮廓没有多余的突出结构，三个方向的外伸长度根据对接端的规格匹配，不会因为结构件本身的尺寸过大导致相邻安装的其他部件出现位置冲突，交汇区域的外壁厚度根据实际承压需求或者框架负载要求做等强度设计，在保证结构强度满足使用要求的前提下尽可能减少材料占用，降低整体重量。在实际选型应用中，这类角接三通不需要额外搭配转角转接件，单一部件就能完成三个方向的连接需求，

　　在空间受限的设备内部排布管路时，能够大幅减少管路接头的总数量，降低泄漏点的数量，提升整个管路系统的可靠性；在模块化框架搭建中，使用这类一体成型的角接三通比采用多个角件拼接的结构刚性更好，框架整体的抗扭强度更高，长期承受交变载荷时也不容易出现连接松动的问题。建模过程中需要重点关注三个对接端面的平面度以及轴线的位置度，这两个参数直接决定了后续安装的配合精度，如果平面度不足，流体管路连接后容易出现密封垫压合不严导致的泄漏，框架连接时则会出现拼接缝隙，影响整体框架的安装精度；如果轴线位置度偏差过大，对接时会强行掰正外接构件，产生额外的装配内应力，长期使用过程中这些内应力会逐步释放，导致连接位置松动或者构件变形。另外交汇区域的过渡处理也十分关键，直角交汇的尖角位置在受载时会产生明显的应力集中，因此在内部流道或者外部轮廓的转角位置都做了对应的圆角过渡，分散集中应力，提升结构的抗疲劳性能，在流体输送场景下，平滑的内过渡还能避免介质中的杂质在转角位置沉积，减少管路堵塞的风险。
