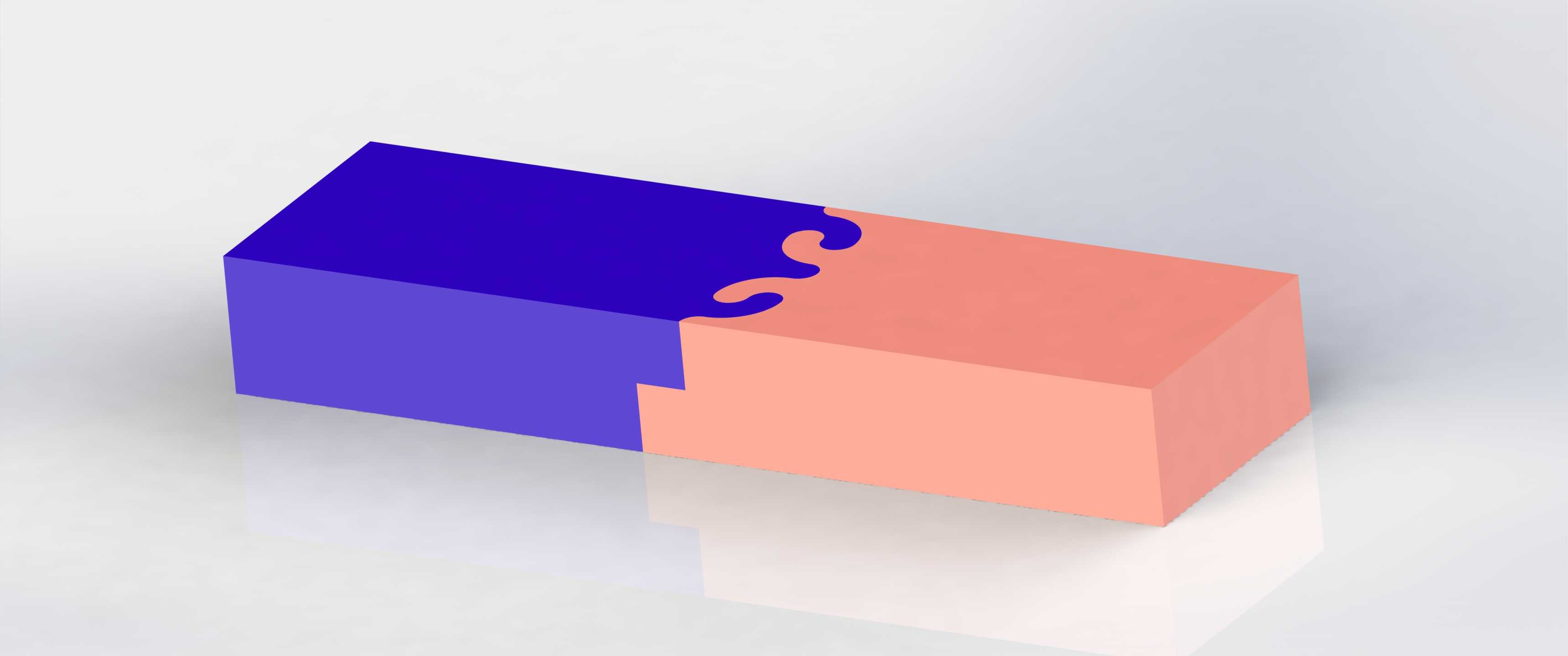

卷曲穗状互锁拼接对接接头结构

　　这类卷曲穗状咬合的拼接对接结构，在非标工装治具的快换模块、小型输送线的分段衔接组件、教具类拼接演示构件里都有很广的适用场景，区别于常规的平面对接、燕尾槽插接结构，这种带曲线咬合齿的对接形式，在承受横向剪切力的时候，接触面积比直边插接大30%左右，不会出现直边插接常见的受力后侧边翘曲、对接面错位的问题。

　　从实际使用的角度看，这种结构不需要额外的紧固件辅助定位，两个对接块沿轴向推合就能完成锁合，拆卸的时候只需要沿对接面垂直方向施力就能分离，在需要频繁更换模块的工装工位上，能减少拆装紧固件的辅助时间，尤其是在小空间的装配场景里，没有外露的螺丝、销钉，不会出现紧固件掉落卡滞设备的风险。设计的时候首先要确定咬合齿的轮廓参数，卷曲的穗状齿形不能做太尖锐的棱角，否则注塑或者3D打印成型的时候，尖角位置容易出现填充不足的缺陷，金属机加工的话尖角位置也容易出现应力集中，长期受交变载荷的时候会从尖角位置萌生裂纹，所以齿形的所有过渡位置都做了R0.8以上的圆角过渡，既方便加工脱模，也能提升结构的疲劳强度。

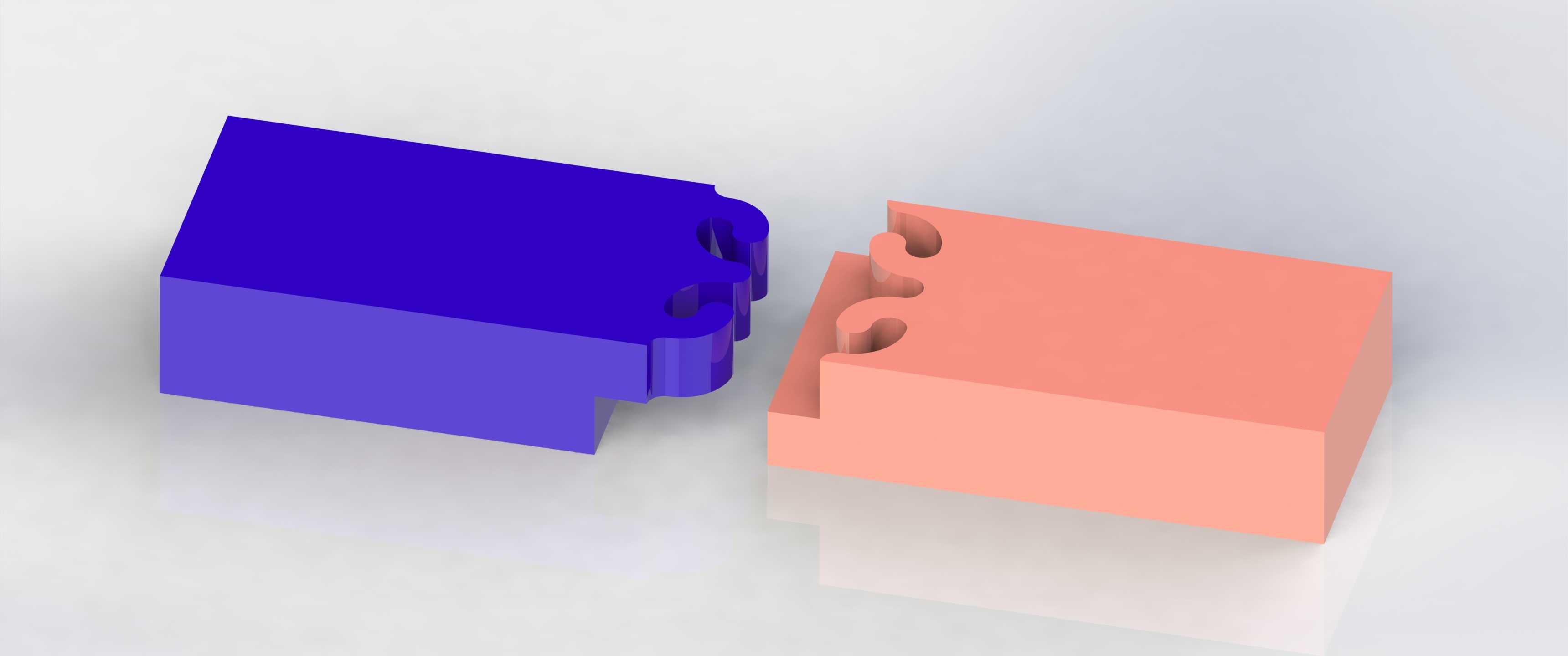

　　两个对接块的基体都是等截面的长方体结构，对接面的咬合齿是沿基体高度方向通长设置的，这样在安装的时候不需要额外做周向定位，只要两个块的端面贴合就能保证咬合位置完全对齐，安装边界上，两个块拼合之后的总长度可以根据实际安装空间调整，单块的截面尺寸保持一致，不需要在对接位置做额外的让位槽，周边的安装空间只需要预留出单块的拆装行程就可以，不需要预留额外的紧固件操作空间，比常规的法兰对接结构节省至少40%的安装空间。

　　在功能特性上，这种咬合结构除了能传递轴向的推拉力，还能承受垂直于对接面的扭转力矩，常规的直边插接结构在受扭转的时候，只有侧边的接触面受力，很容易出现插接边变形滑出的问题，而这种卷曲的穗状齿形是互相嵌入的，扭转的时候每个齿的两个侧面都能承受载荷，受力分布更均匀，在一些小型的手动拼接工作台、模块化的教具组装结构里，这种结构不需要额外的锁止件就能保持拼接后的整体刚性，不会出现拼接位置晃动感。

　　设计过程中还要考虑对接的容错率，齿形的配合间隙不能做太小，否则加工有误差的时候就会出现插装困难的问题，单边预留0.1mm的配合间隙，既能保证插装顺畅，也不会因为间隙过大出现拼接后错位的问题，齿形的嵌入深度控制在基体宽度的1/4左右，嵌入太浅会降低咬合强度，嵌入太深的话会削弱基体本身的结构强度，容易在齿根位置出现断裂。另外这种结构也可以用在物流周转箱的拼接侧板、小型设备的外壳快拆面板上，不同材质的加工适配性也很好，不管是机加工金属件、注塑塑料件还是3D打印的样件，都不需要做特殊的工艺调整就能加工成型，不需要复杂的抽芯、斜顶结构，模具结构也很简单，量产的时候制造成本比带锁扣的拼接结构低不少。

　　在实际装配的时候，这种对接结构对安装面的平面度要求不高，即使安装面有0.2mm以内的平面度误差，咬合齿的曲面接触形式也能自动适配，不会出现平面对接常见的局部贴合不严、有缝隙的问题，在一些有轻微振动的工位上，这种互锁的齿形也不会因为振动出现松脱，比靠摩擦力连接的插接结构可靠性更高。针对不同的载荷场景，还可以调整齿形的卷曲幅度和数量，载荷大的场景可以增加咬合齿的数量，提升整体的承载能力，轻载的快换场景可以适当减小齿的嵌入深度，让拆装更省力。
