方块式嵌合对接拼接连接结构件

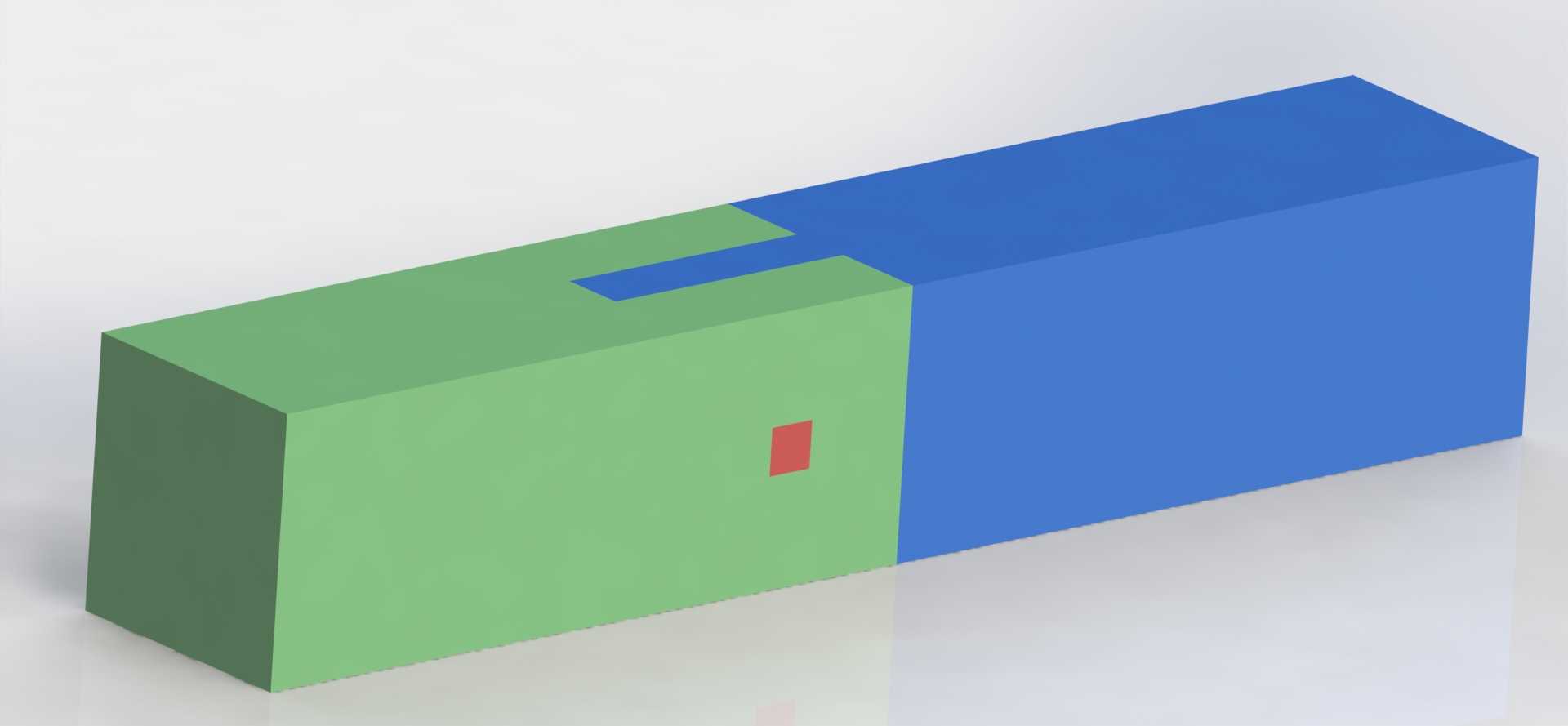

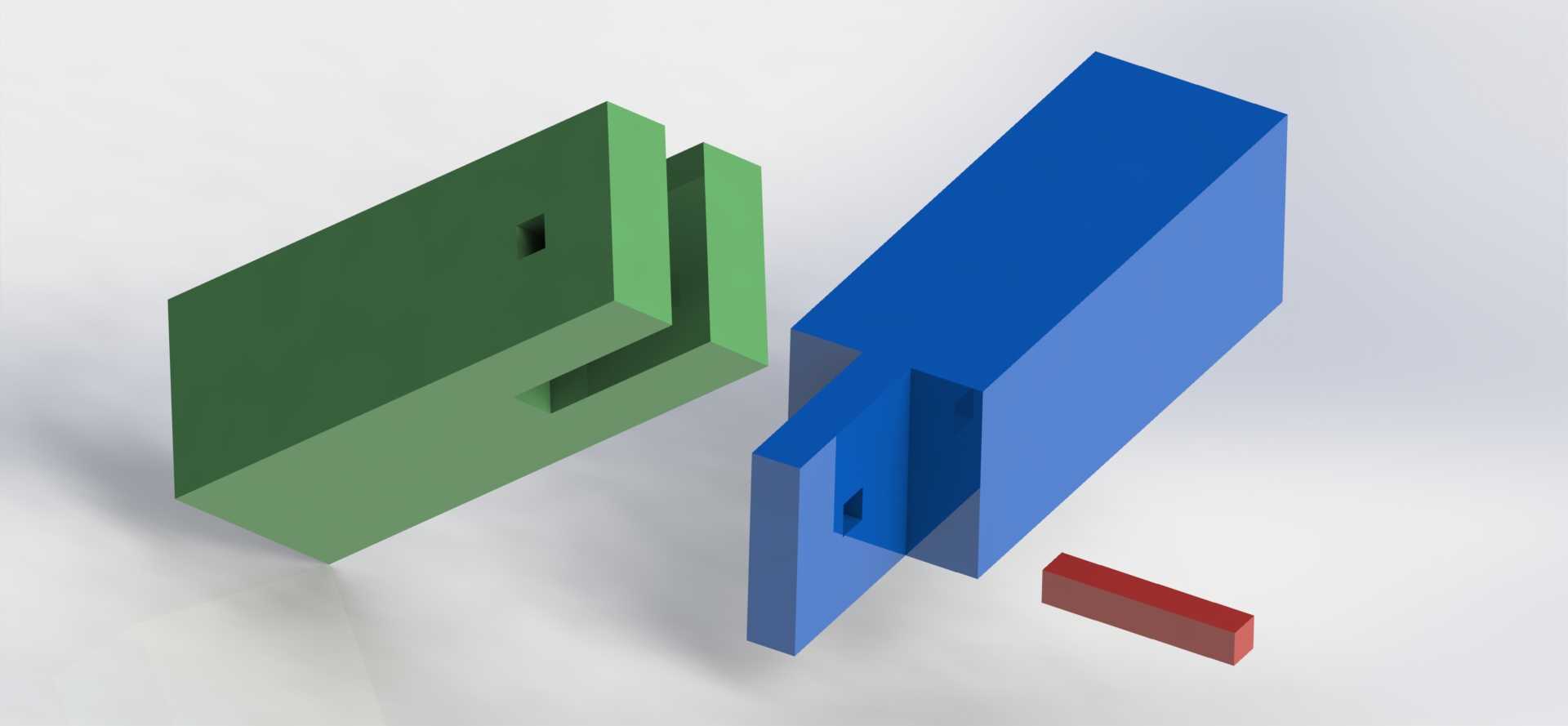

　　这类嵌合对接结构在模块化工装治具、小型自动化设备的快换模组、输送线旁置工位的拼接单元中应用十分广泛，日常做设备改型时经常会用到这类无额外紧固件的嵌合结构，靠结构本身的形位配合实现快速拼接定位，省去螺栓锁紧的拆装时间，适配小批量多批次的生产换型需求。从结构本身来看，两个方块构件的配合面做了对应限位设计，绿色构件上的凸台与蓝色构件上的凹槽做了对应公差匹配，配合段的长度经过核算，既保证嵌合后不会出现横向窜动，也不会因为配合段过长导致拆装卡滞，侧面的红色标记点是装配对位基准，安装时对齐标记点即可保证两个构件的嵌合深度符合设计要求，避免出现半嵌合的松动情况。做这类结构设计的时候，首先要考虑的是安装边界的限制，两个构件均采用等截面方块外形，

　　截面尺寸保持一致，嵌合完成后整体外表面无凸起错位，可直接嵌入到设备的安装槽位内，不需要额外预留避让空间，适配安装空间紧凑的工位场景。配合面的公差选择上，凸台与凹槽采用间隙配合，单边间隙控制在0.02mm到0.05mm之间，既满足手动拆装的顺滑度要求，也能保证拼接后的位置精度，满足一般工装工位的定位需求，不需要额外增加定位销件。结构的受力方向做了针对性设计，嵌合的咬合方向垂直于构件日常承受的载荷方向，日常使用中承受垂直于拼接面的压力时，嵌合结构不会出现脱开情况，若需要承受沿拼接方向的拉力，可在侧面预留的销孔位置加装弹簧销，进一步提升连接可靠性，不需要改动主体结构即可适配不同载荷场景。这类结构的外形没有多余的曲面特征，

　　加工时可直接采用方料铣削成型，不需要特殊工装夹具，普通三轴铣床即可完成加工，加工成本低，后期维护更换也十分方便，单个构件出现磨损时可单独替换，不需要整体更换拼接单元。在实际生产线场景中，这类嵌合结构常用来拼接不同功能的工位模块，比如在手动装配工位上，可将放置待装零件的料架模块、装配作业台模块、工具挂架模块通过这类嵌合结构快速拼接，根据生产需求随时调整工位布局，不需要重新打孔安装固定，大幅缩短产线调整的周期。设计过程中还需要考虑嵌合的导入角度，凸台的端部做了微小的倒角导入段，装配时不需要完全精准对位即可顺着倒角滑入凹槽，降低一线操作人员的装配难度，即使是没有经过专门培训的操作人员也能快速完成拼接操作。构件的壁厚做了均匀化处理，

　　整体壁厚保持一致，若采用塑料材质注塑成型也不会出现缩痕缺陷，若采用铝合金材质加工也能在保证结构强度的前提下尽可能减轻构件重量，方便人工搬运拆装。拼接完成后的整体构件可直接作为设备的基座单元使用，上表面可直接安装小型气缸、传感器支架、定位块等配件，不需要额外加工安装平面，两个构件拼接后的平面度可控制在0.1mm以内，满足一般工业配件的安装基准要求。
