暗销式L型构件榫接插接结构

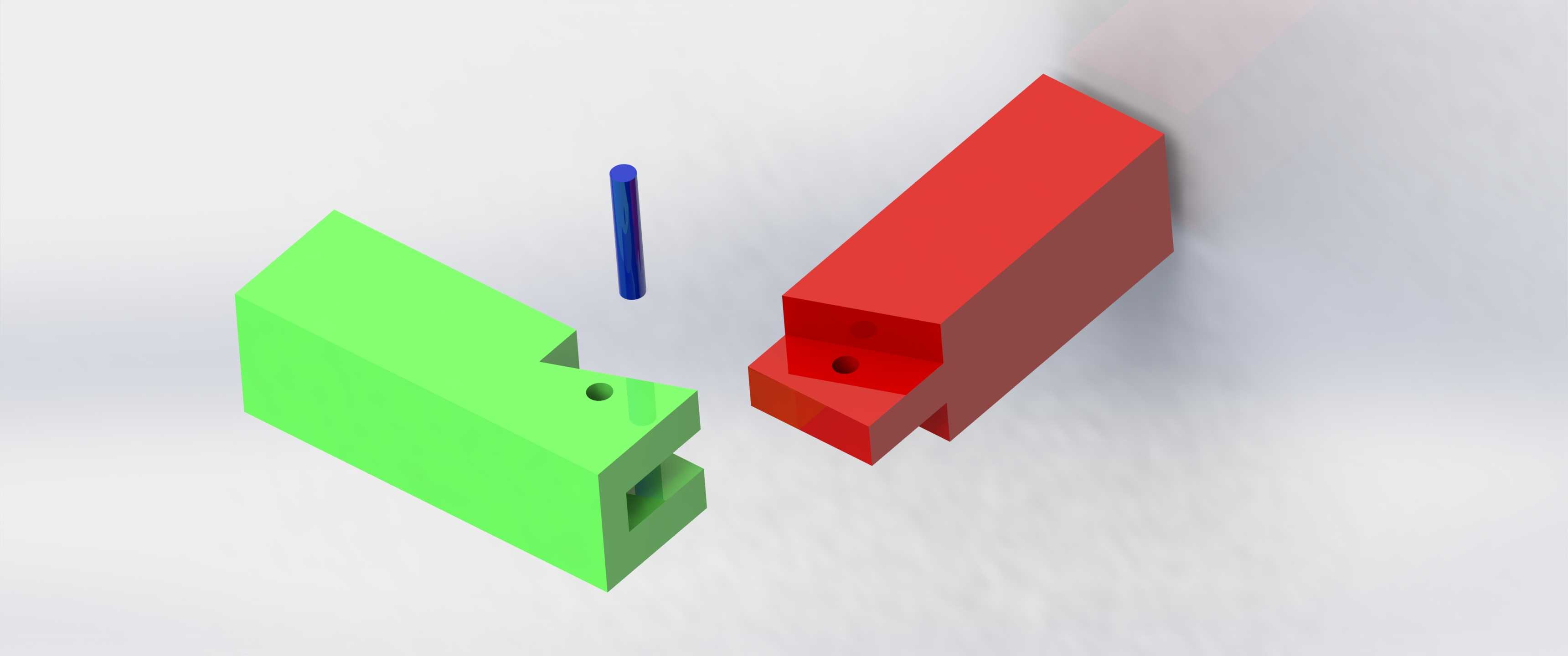

　　这类暗销插接榫接结构，在非标框架搭建、小型工装治具基体组装、模块化输送线侧挡构件拼接场景中应用十分广泛，区别于外露螺栓、角码的连接形式，暗销结构能让构件拼接后外表面保持完整平面，没有凸起的紧固件端头，既可以降低物料输送过程中对工件表面的剐蹭风险，也能在设备外罩、防护栏类构件的组装中减少积灰死角，提升整体外观的整洁度。从实际使用的角度看，这种结构不需要额外的紧固件配件，两个构件在加工阶段就可以同步完成榫头、榫眼以及暗销孔的加工，现场组装时只需要将暗销预先压入其中一个构件的销孔，对准另一构件的对应孔位推合到位即可完成拼接，不需要额外的拧螺栓、打铆钉工序，能大幅缩短模块化设备的现场组装周期，

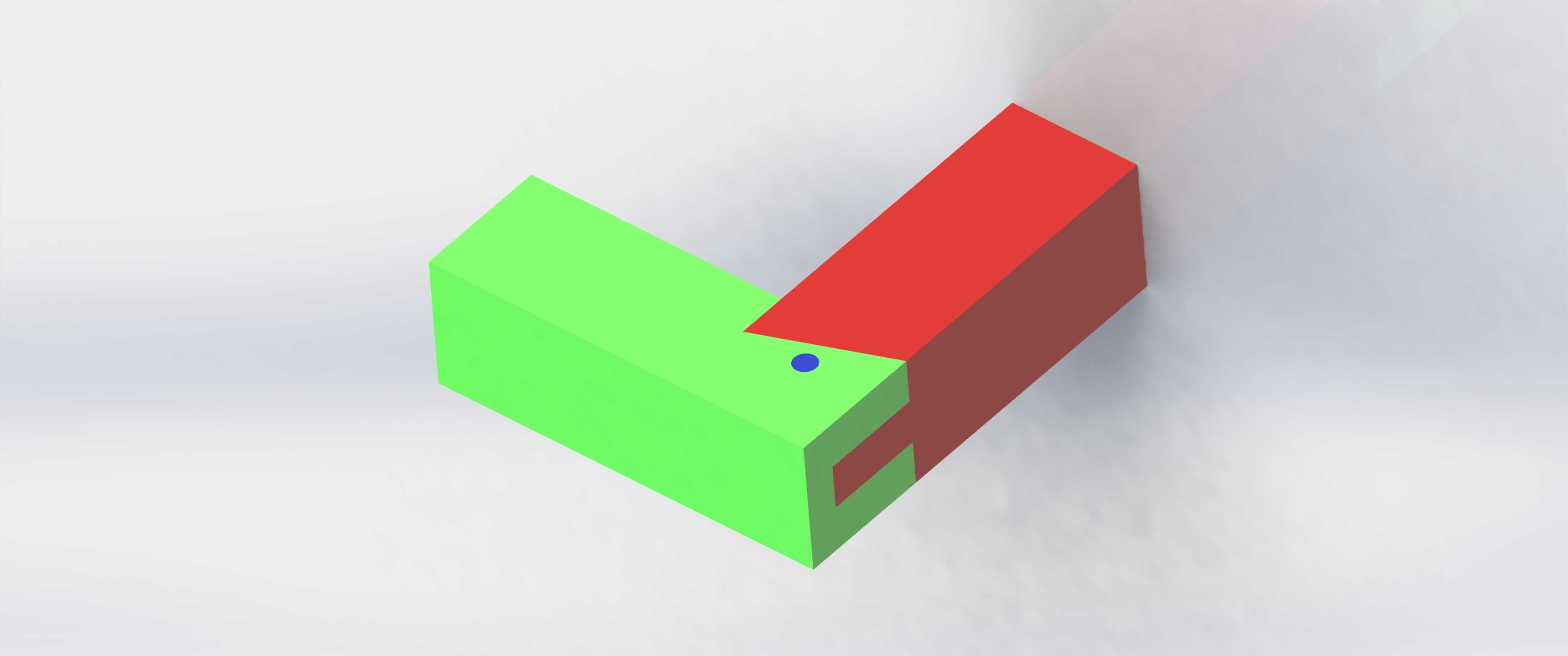

　　尤其是在需要频繁拆装调整工位布局的生产线搭建场景中，这种无额外配件的连接结构能避免拆装过程中紧固件丢失的问题，降低现场运维的配件管理成本。设计这类结构的时候，首先要考虑两个拼接构件的受力方向，图中呈现的L型拼接形式，主要承受垂直于拼接面的剪切力以及沿构件长度方向的拉脱力，因此榫头的咬合深度需要根据构件的截面尺寸做匹配，通常榫头嵌入榫眼的深度不小于构件截面最小边长的三分之一，避免受力后榫头断裂脱出；暗销的位置设置在榫头与基体的衔接区域，也就是图中蓝色标识的点位，这个位置刚好能抵消两个构件拼接处的外翻力矩，不需要设置多个销钉就能实现足够的连接强度，同时销孔的直径要比暗销的实际直径小0.02到0.05毫米，

　　采用过盈配合的方式保证暗销压入后不会自行松脱，而榫头和榫眼的配合则采用间隙配合，单边间隙控制在0.1毫米左右，方便组装时的对位插接，不会因为加工误差导致构件无法顺利拼合。从安装边界来看，这类结构的两个拼接构件通常采用等截面的方型型材加工，构件的外表面不需要预留紧固件的安装操作空间，拼接完成后两个构件的外表面齐平，因此在做整体设备布局的时候，不需要在拼接位置额外预留扳手、螺丝刀等工具的操作空间，能有效压缩整体结构的占用尺寸，在狭小空间内的框架搭建场景中优势尤为明显。实际加工过程中，榫头的切角位置需要做0.5到1毫米的倒角处理，对应的榫眼入口位置也要做匹配的导向倒角，既可以避免插接过程中尖锐的边角刮蹭掉材料碎屑卡在配合缝隙里，

　　也能在对位的时候起到导向作用，降低现场组装的对位难度。另外，这种暗销插接结构如果用在需要承受较大振动的设备上，还可以在榫头的配合面涂覆少量的厌氧胶，拼合后胶层固化可以进一步提升连接的刚性，避免长期振动导致销钉松动、构件错位。和传统的直角角码连接相比，这种一体化榫接加暗销固定的结构，连接部位的应力分布更均匀，不会出现角码固定时螺栓孔位置应力集中导致的构件开裂问题，在一些轻量化的铝合金型材框架、非金属材质的工装基体搭建中，能在保证连接强度的前提下，减少整体结构的重量，同时省去了角码、螺栓等额外配件的采购和管理成本。在做三维建模的时候，需要重点管控销孔的位置度公差，两个构件上的销孔位置偏差不能超过0.03毫米，否则会出现拼合后销钉剪切受力不均，甚至无法顺利插接的问题；榫头和榫眼的配合面要保证平面度，避免拼合后两个构件的拼接面出现缝隙，影响整体结构的外观和受力稳定性。
