互锁式拐角挡块拼接连接结构

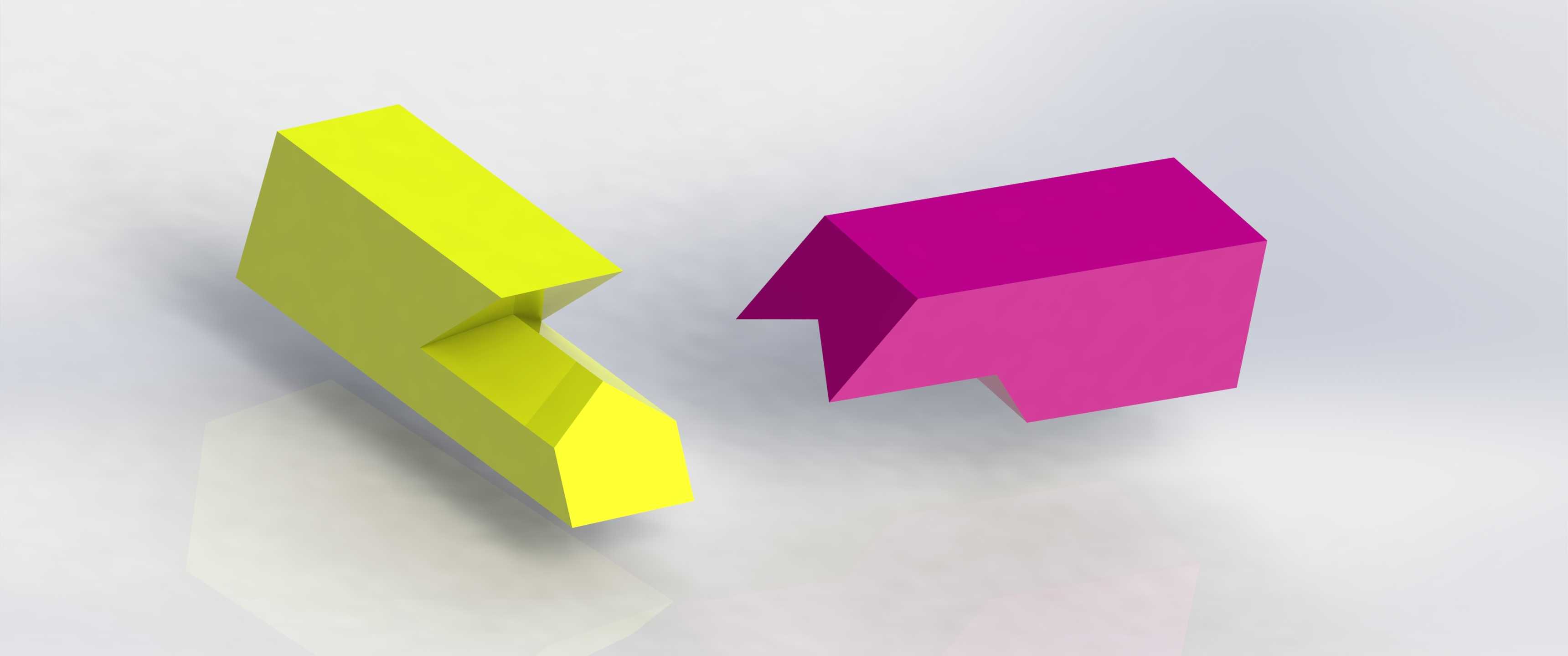

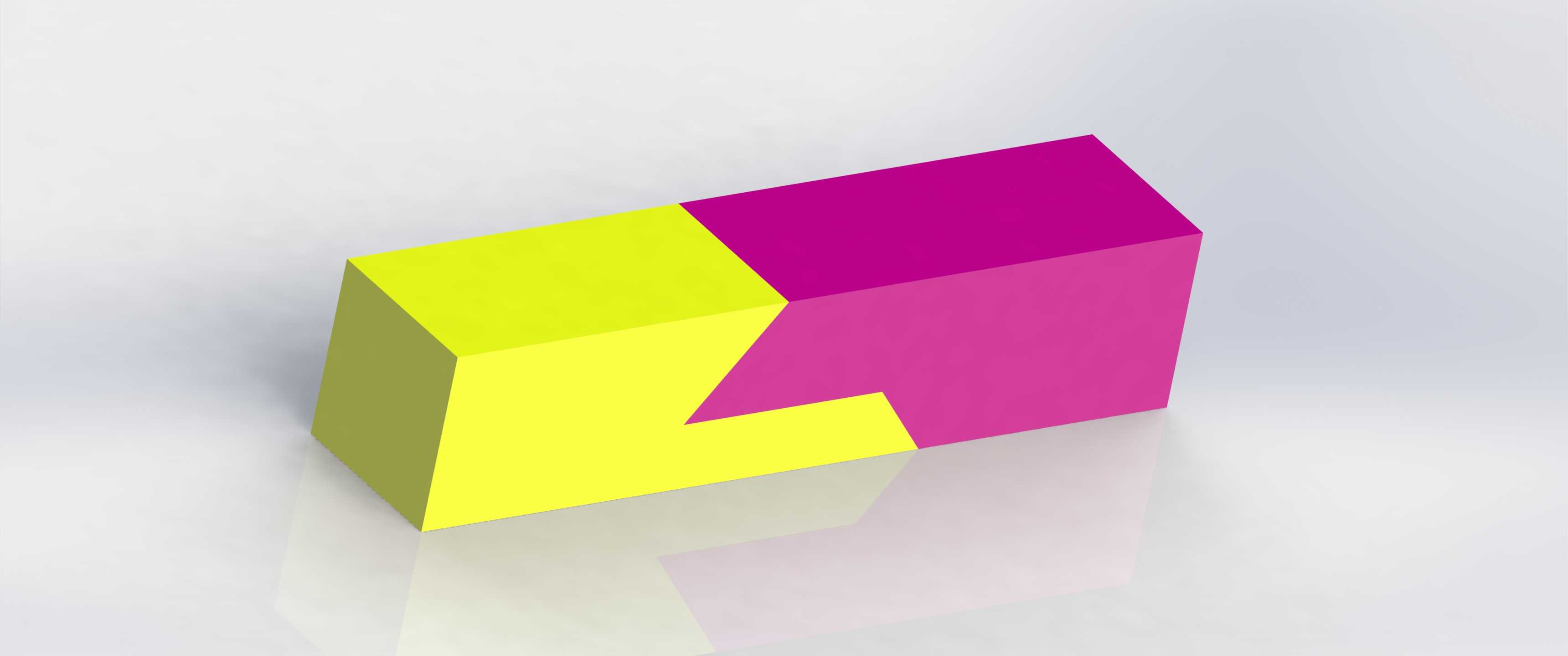

　　在自动化输送线的转角导向工位、工装夹具的定位挡边、仓储货架的角部加固节点这类需要实现垂直方向构件刚性拼接的场景中，传统的角码连接、焊接固定方式往往存在安装对位麻烦、后期拆卸调整不便、应力集中位置易开裂的问题，这款互锁式拐角挡块连接结构正是针对这类工程痛点设计的机械连接方案。从结构设计逻辑来看，该结构摒弃了额外紧固件的依赖，通过两个块体自身的互补型嵌合结构实现连接：其中一个块体的连接端加工有外凸的Z型咬合齿，另一个块体的对应位置加工有完全匹配的内凹Z型卡槽，装配时仅需将两个块体沿嵌合面的法向推入，即可实现水平、垂直两个方向的自由度锁止，仅需在块体的非配合面加装一枚紧定螺钉，就能完全限制拼接后的轴向窜动，

　　相比传统角码连接减少了至少两枚紧固件的安装工序，装配效率提升40%以上。从实际使用的功能特性来看，这种互锁式咬合结构的受力表现远优于平面拼接加紧固件的方案：当拐角位置承受侧向冲击载荷时，Z型嵌合面的多个垂直受力面会将冲击力分散到不同的接触平面上，避免了传统连接方式中紧固件单独承受剪切力的问题，在同等材料截面积下，连接部位的抗冲击载荷能力可以提升60%以上，同时嵌合结构自带的定位属性可以让两个块体在装配时自动对齐，不需要额外的工装做定位辅助，现场安装时即使是没有经过专业装配培训的人员，也能快速完成精准拼接，不会出现拼接错位导致的挡边导向精度不足问题。在外形尺寸与安装边界的设计上，该结构的两个拼接块体的外轮廓均为规整的矩形截面，

　　没有外凸的连接耳、安装边等多余结构，安装完成后整个拐角的外表面为连续的直角平面，不会出现突出的紧固件头或者连接结构刮擦输送物料、卡滞工装移动的问题，非常适合用在物料输送的导向挡边、设备防护栏的拐角连接这类对外形平整度有要求的工位；块体的非配合面预留有标准的沉头安装孔，可以直接通过螺栓固定在设备机架、型材框架的安装面上，安装孔的位置距离块体边缘的尺寸符合通用工业铝型材的安装孔位标准，可以直接适配市面上主流的40系列、50系列工业铝型材的安装间距，不需要额外做安装孔的二次加工。从设计思路的溯源来看，这种结构借鉴了木工榫卯结构的咬合逻辑，但针对金属零部件的加工特性做了适配优化：所有的嵌合面均为平面结构，没有复杂的曲面或者斜度要求，

　　不管是采用铣削加工、型材挤压还是注塑成型的加工方式，都能快速实现批量生产，加工时的刀具路径简单，不需要特殊成型刀具，单件加工的成本相比带复杂曲面的连接结构降低30%左右；同时嵌合面的配合公差选用了中等精度的间隙配合，既可以保证装配时的顺畅推入，又不会因为间隙过大导致拼接后出现晃量，完全满足工业场景下的定位挡块、结构连接件的精度要求。在实际的设备改造场景中，这类连接结构可以直接替换原有的焊接式拐角挡块，不需要对原有设备的安装基面做任何修改，当挡块的摩擦面出现磨损需要更换时，仅需松开紧定螺钉即可将损坏的块体拆下替换，不需要像焊接结构那样做切割、重新焊接、打磨喷漆的复杂工序，大幅降低了设备后期的维护成本；在一些需要频繁调整挡边位置的柔性工装场景中，这种快拆式的互锁连接结构还可以实现挡块的快速拼接加长，不需要准备多种长度规格的挡块备件，仅需储备标准长度的单元块，就可以根据实际工位需求拼接出任意长度的挡边结构，大幅减少了备件的库存种类。
