十字插接式方管对接连接结构

　　该十字插接式方管对接结构，主要应用于模块化框架搭建、工业流水线支架、仓储货架组装、轻型设备防护栏等需要快速实现杆件垂直交叉连接的场景，在中小载荷的型材框架体系中，这类插接节点无需额外焊接或复杂紧固件，就能实现两根方管的垂直交叉固定，大幅降低现场装配的工时成本。从实际使用场景来看，这类结构常出现在车间工位物料架、自动化设备外围防护围栏、展会临时展架、小型输送线侧边支架的搭建作业中，相比传统的角码连接、焊接固定，插接式的节点可以实现杆件的快速拆装，方便框架结构的后期调整与移位，适配多批次小批量的柔性生产布局需求。

　　从功能特性上看，该结构通过两根方管的开槽互嵌实现十字交叉定位，竖向方管与横向方管分别在对应交叉位置开出与对方管截面尺寸匹配的通槽，装配时将两根方管沿槽口对位插接，即可实现两个方向杆件的位置锁定，插接到位后，杆件表面的定位凹点可配合弹片或顶丝实现防脱限位，避免受外力冲击时出现插接松脱。这种连接方式的优势在于，节点处的力传递路径直接，两根方管的接触面完全贴合，相比外置角码的连接形式，节点外凸尺寸更小，不会在框架外侧形成突出的连接结构，减少支架对周边作业空间的占用，同时避免突出构件剐蹭作业人员或输送物料。

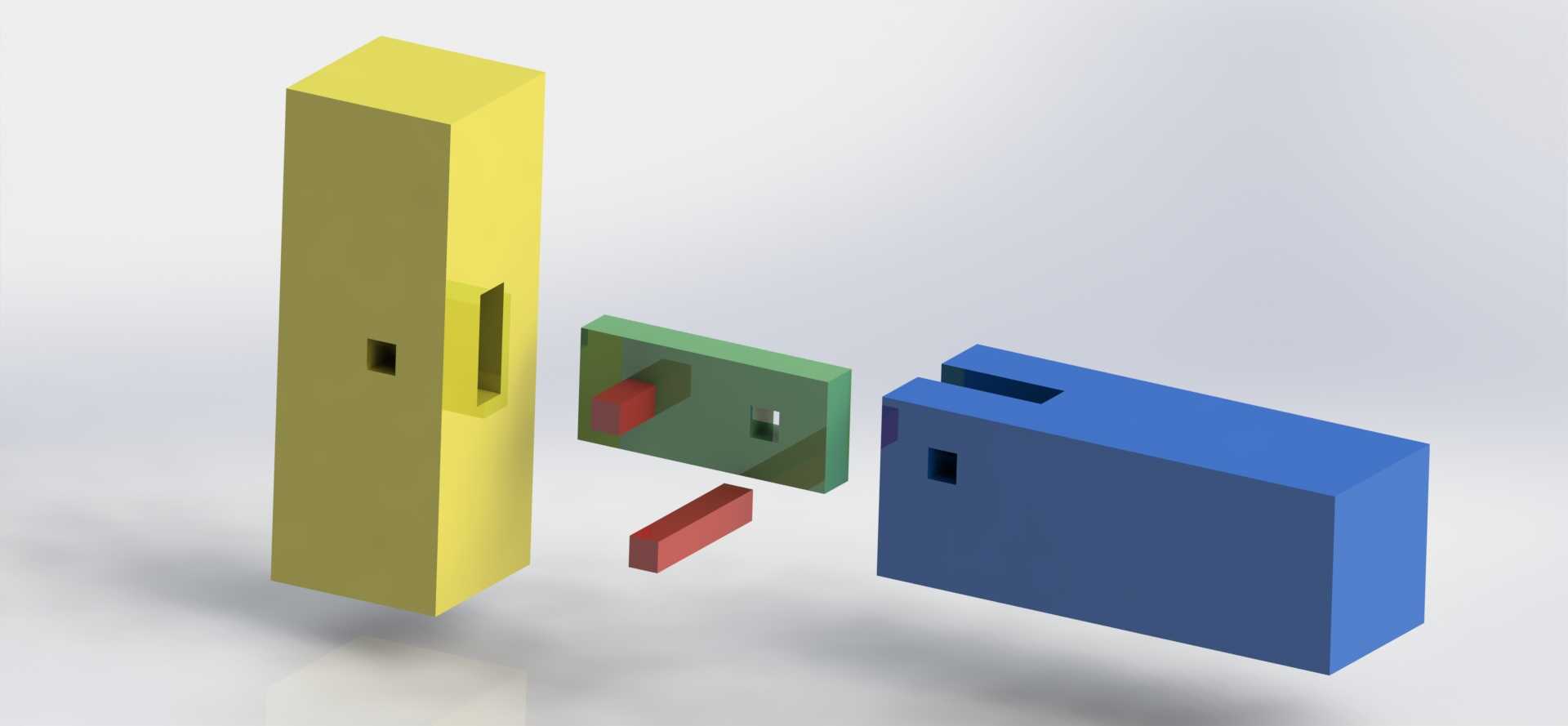

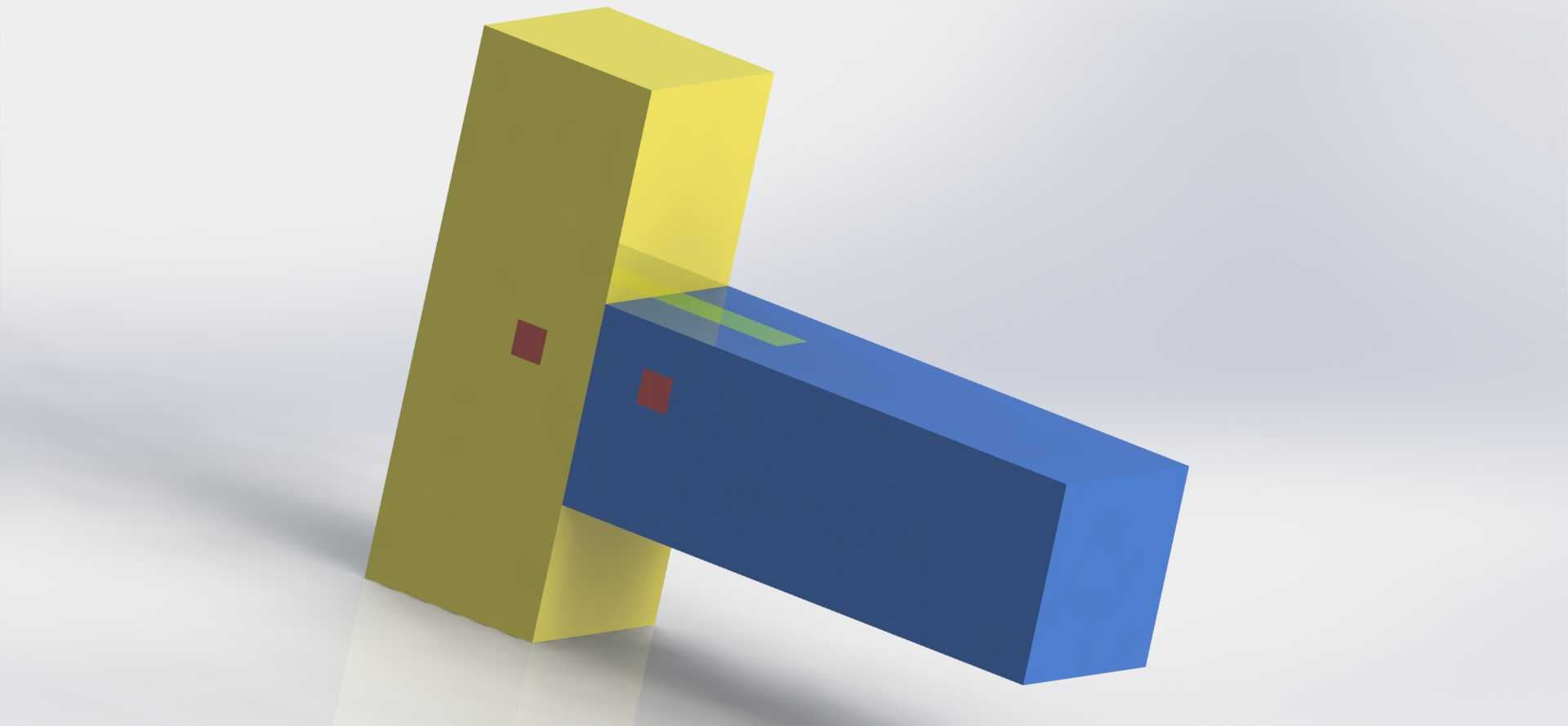

　　设计思路上，该结构优先考虑了装配效率与定位精度的平衡，开槽尺寸的公差控制在0.1mm到0.2mm之间，既保证插接时的顺畅度，不会因为槽口过紧导致装配卡滞，也不会因为间隙过大造成节点晃动。槽口的开设位置经过受力校核，交叉点位于两根方管的中段位置，避开杆件的端部应力集中区域，同时槽口深度恰好为方管截面边长的二分之一，保证插接完成后两根方管的外表面处于齐平状态，没有高低差，方便后续在杆件表面安装面板、滑轨等附属配件。方管表面的红色定位标记点，分别对应两根杆件的插接到位位置，装配时只需将标记点对齐至另一根杆件的表面，即可确认插接深度符合要求，无需额外测量定位，降低现场装配的操作门槛。

　　从安装边界与尺寸适配来看，该结构适配等截面的正方形空心管材，两根方管的截面边长一致，壁厚范围适配1mm到3mm的常规轻型型材，插接完成后，节点处的整体外轮廓尺寸与单根方管的外接轮廓一致，不会额外增加节点的占用空间。安装时无需专用工具，只需将两根方管的槽口对齐后沿垂直方向施压即可完成装配，拆卸时只需反向施力将两根杆件分离即可，可重复拆装使用，适配需要频繁调整布局的作业场景。在受力表现上，该节点可承受沿杆件轴向的压载荷与垂直于框架平面的水平载荷，在常规轻型框架的载荷要求下，节点强度满足使用需求，若需要提升节点的承重能力，可在插接完成后在节点处加装横向顶丝，穿过预设的定位孔锁紧两根杆件，进一步提升节点的抗扭转与抗牵拉能力。

　　在实际工程应用中，这类插接结构常配合标准化的方管型材使用，可根据框架的实际尺寸提前在工厂完成槽口加工，现场直接进行插接装配，相比现场焊接的作业方式，不会产生焊渣、烟尘等作业污染，也无需对焊接位置进行打磨、喷漆等后处理工序，大幅缩短现场施工周期。同时，这种齐平的节点外观也更适配对外观整洁度有要求的设备外围框架，不会出现外置连接件的杂乱感，方便后期对框架表面进行清洁维护，尤其适合食品、电子等对作业环境整洁度要求较高的生产车间的支架搭建作业。
