Haunnchet型互锁榫卯连接结构

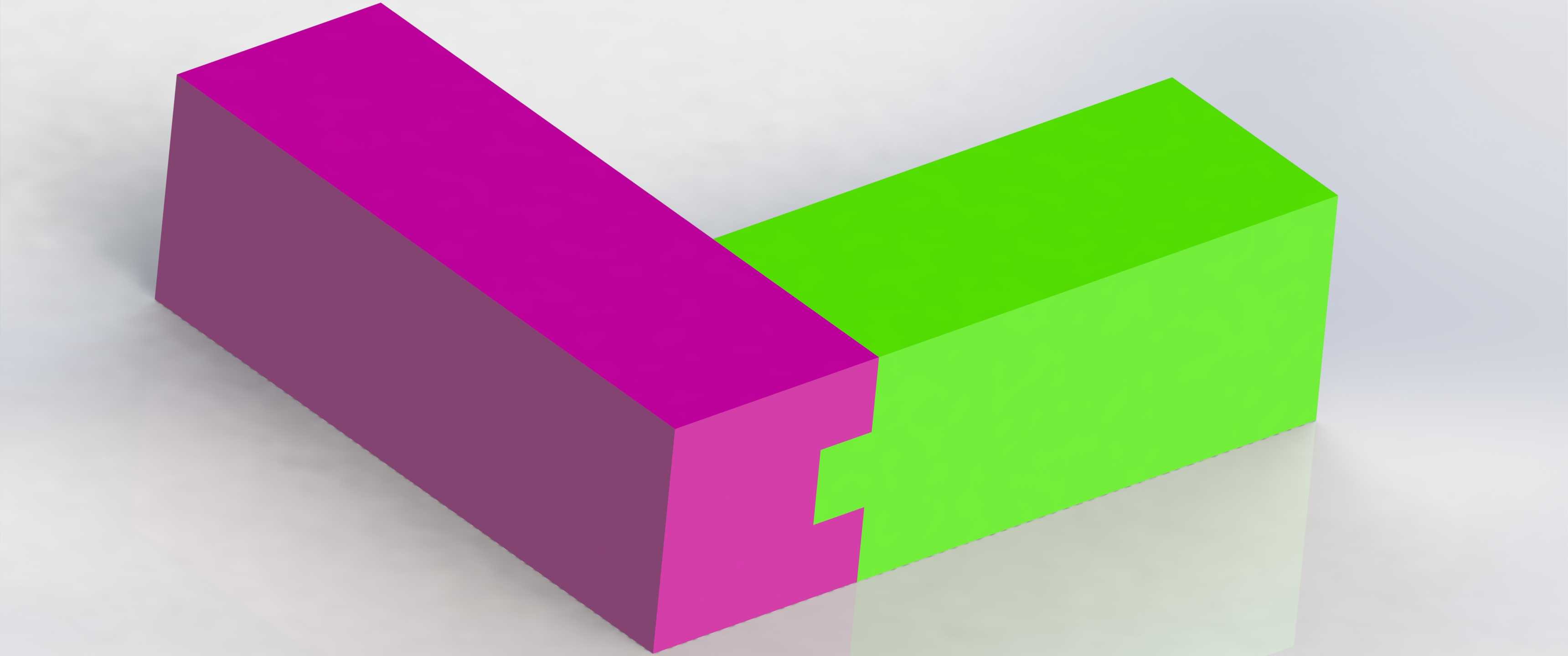

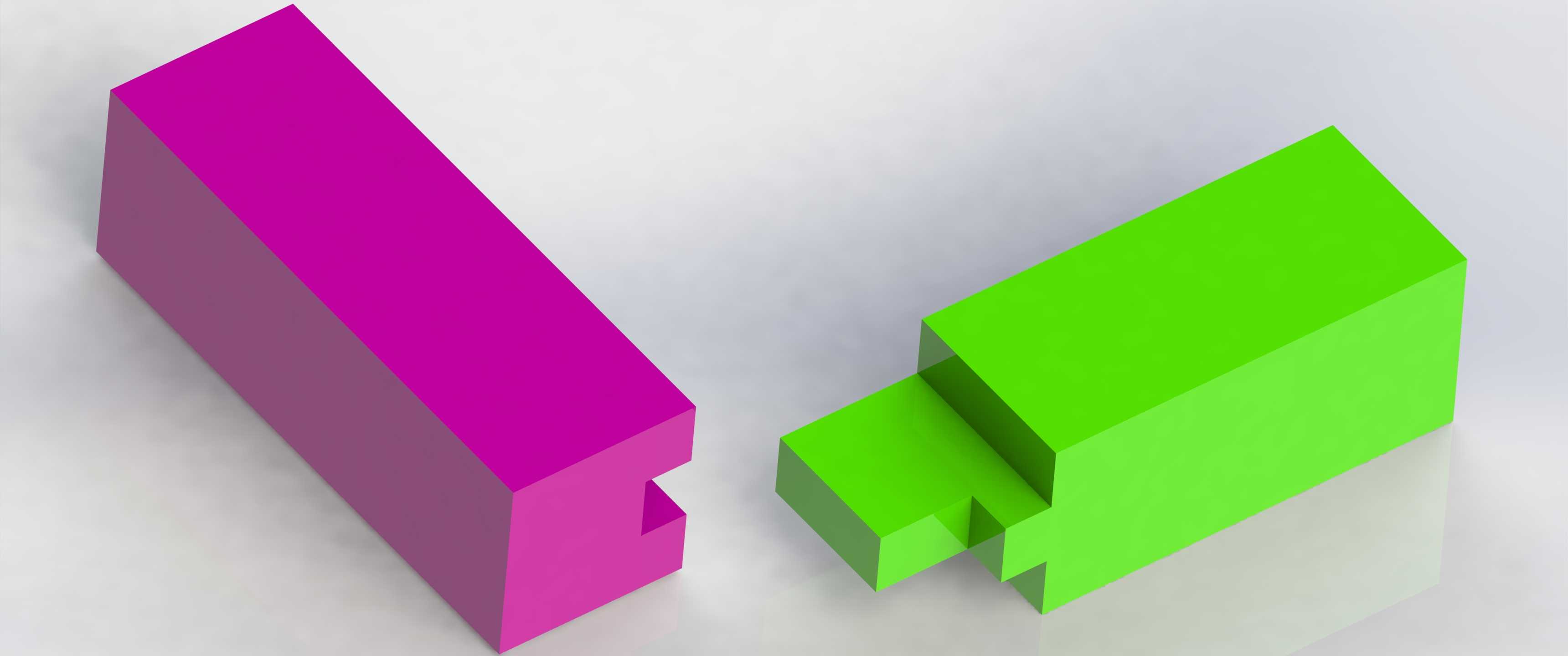

　　在非标机架搭建、小型工装治具的快速组装场景里，很多时候需要在不借助螺栓、粘接剂等第三方连接件的前提下，实现两个型材或结构件的快速对接与定位，这种Haunnchet型互锁榫卯结构正是针对这类无紧固件连接需求开发的结构形式。不同于传统直榫仅靠接触面摩擦力实现限位的设计，该结构在公头与母头的配合端做了阶梯式的错位卡合设计，公头部分设置了两级突出的卡接块，对应母头部分开设了匹配的阶梯型卡槽，当两个构件沿对接方向推合到位后，横向与纵向的自由度会被卡合结构完全限制，不会出现传统直榫受侧向力脱开的问题。从实际使用场景来看，这类结构非常适合应用在需要反复拆装的模块化工作台框架、展览展示用临时支架、木质或工程塑料材质的工装载具上，

　　尤其是在没有装配工具的现场作业环境中，操作人员只需要对准卡槽将两个构件推合到位，就能完成可靠连接，不需要额外准备扳手、螺丝刀等工具，大幅提升现场装配效率。在设计这类榫卯结构的时候，首先要考虑的是配合面的公差预留，因为如果是采用3D打印或者数控铣削加工的方式制作构件，不同加工工艺的成型精度存在差异，比如FDM3D打印的PLA材质构件，层间结合强度较低，卡接块的根部需要做0.5-1mm的圆角过渡，避免反复拆装过程中应力集中导致卡接块断裂；如果是采用实木或者多层板加工的构件，要考虑木材的湿胀干缩特性，卡槽的宽度尺寸需要预留0.2-0.3mm的间隙，避免环境湿度变化后构件胀死无法拆分。从安装边界来看，

　　该结构的对接方向仅支持沿构件轴向的直线推合，安装时需要保证两个构件的对接端面完全平行，初始插入阶段的偏角不能超过2度，否则会出现卡接块与卡槽别劲的问题，推合过程中需要在构件的非对接端施加均匀的轴向压力，不能敲击卡接块的突出部位，防止突出部位受力断裂。在结构受力特性上，这种阶梯式互锁榫卯的抗剪切能力比同尺寸的直榫提升40%以上，因为卡接面从单一的端面接触变成了多阶梯面共同受力，当构件承受垂直于轴向的弯折载荷时，两级卡接块会分别承担不同位置的剪切力，不会出现应力集中在单一榫根位置的问题。在实际的设备改造场景中，很多小型自动化设备的外围防护挡板，也会采用这类榫卯结构做快速拼接，不需要在铝型材框架上额外打孔安装压条，

　　只需要在挡板的拼接边加工出对应的榫头和榫槽，就可以直接拼接成完整的防护围挡，后期需要清理设备内部或者调整机构的时候，只需要沿对接方向抽出对应的挡板即可，不需要拆卸大量的紧固件，维护效率提升非常明显。设计过程中还要注意，公头部分的最外侧卡接块的突出长度不能超过构件截面宽度的三分之一，否则会削弱构件本体的结构强度，母头部分的卡槽深度要和公头卡接块的长度保持一致，保证对接到位后两个构件的端面完全贴合，不会出现拼接缝隙。如果是应用在有振动工况的设备上，还可以在卡合面的位置预留微小的凹点，配合对应的凸点做二次卡紧，避免设备运行过程中的振动导致榫卯结构慢慢松脱。不同于传统木工榫卯需要复杂的划线和开榫工艺，这类结构完全可以通过三维建模软件直接生成加工路径，不管是数控雕刻机还是3D打印机都可以直接加工成型，不需要依赖操作工人的手工经验，加工一致性非常好，适合批量制作标准化的拼接构件。在一些轻量化的输送线侧边导条的拼接场景中，这种结构也能发挥很好的作用，导条一般采用超高分子量聚乙烯材质，长度较长的时候如果采用螺栓拼接，螺栓头会突出导条表面刮蹭输送的产品，而采用这种榫卯结构拼接，拼接位置表面平整无突出物，完全不会影响产品的正常输送，而且拼接位置的强度可以满足导条承受产品侧向挤压的需求，不会在使用过程中出现拼接处错位断开的问题。
