三角形视图插接式角连接结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:434585
  • 三角形视图插接式角连接结构设计
  • 三角形视图插接式角连接结构设计
  • 三角形视图插接式角连接结构设计
  • 三角形视图插接式角连接结构设计
  • 三角形视图插接式角连接结构设计

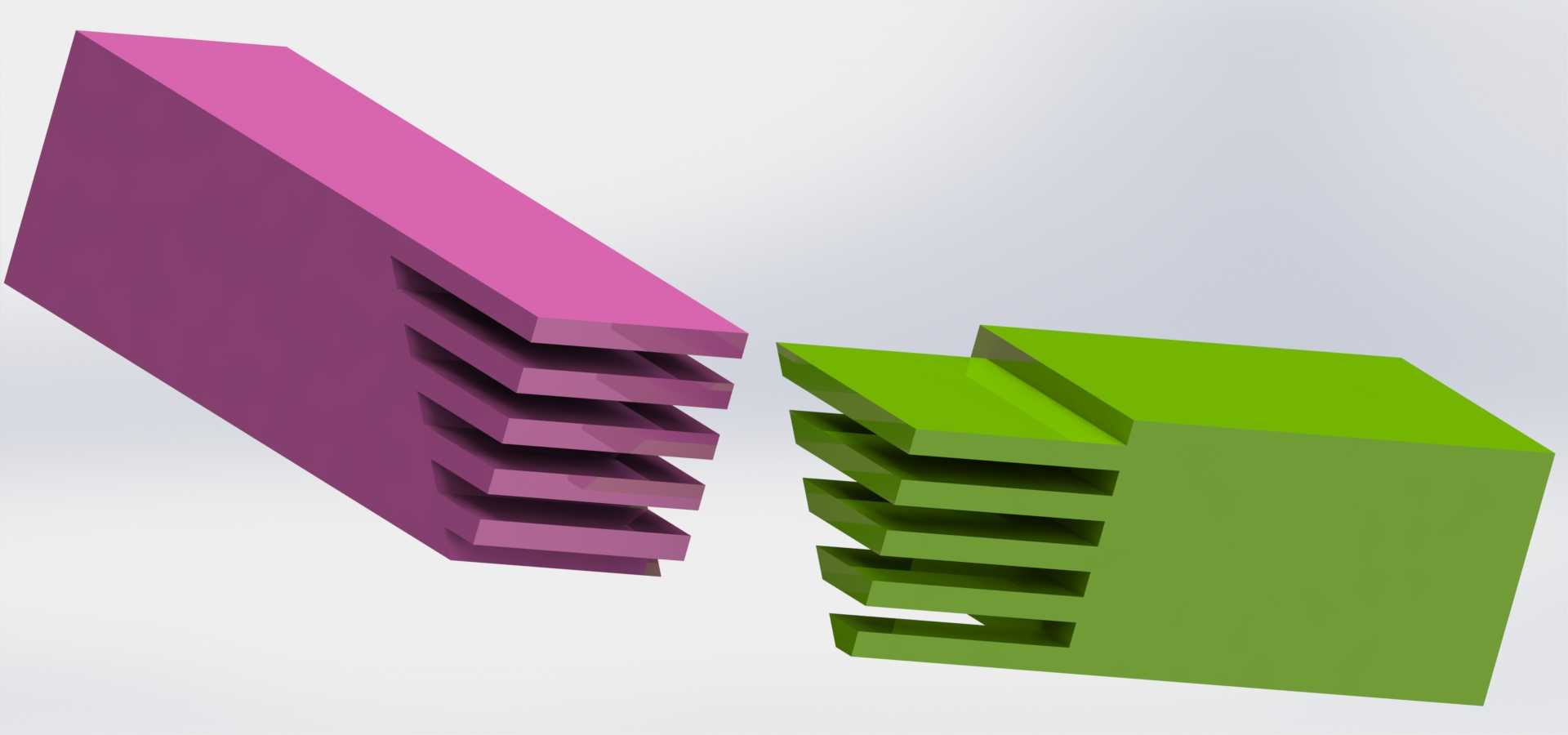

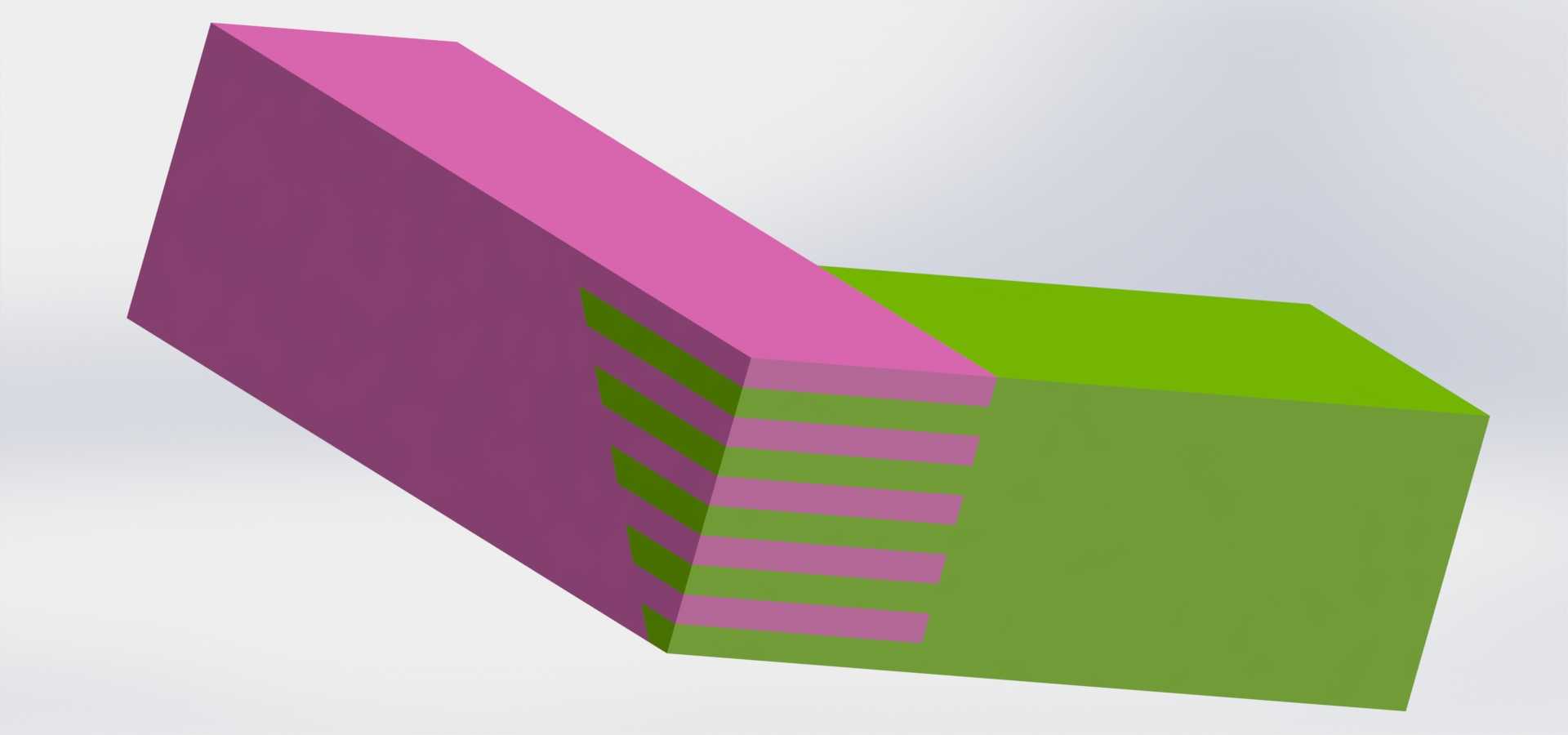

  这类角连接结构常应用在框架类设备的边角拼接场景中,比如非标设备的型材框架边角、木质或复合材质工装的框架转角、小型输送线的护边框架拼接位置,主要解决两个垂直方向构件在转角处的连接强度与定位精度问题,避免传统角码连接外露、拼接错位的问题。从结构功能上看,该连接采用多齿交错插接的形式,两个待连接的构件端部分别加工出交替排布的凸齿与凹槽,拼接时凸齿完全嵌入对应凹槽内,齿形的接触面为三角形斜面,既可以在拼接过程中自动导向定位,不需要额外的定位工装就能保证两个构件的垂直角度偏差控制在极小范围内,又能通过多组齿面的接触分散连接受力,相比单榫结构,抗扭转、抗剪切的性能提升明显,在承受框架侧向载荷时,齿面之间的挤压力可以抵消大部分形变力矩,

  减少转角处的开裂、松脱风险。设计这类结构时,首先要考虑构件的壁厚与齿形尺寸的匹配关系,齿的厚度不能超过构件壁厚的二分之一,避免单个构件的齿根位置强度不足,在受力时出现断齿问题;齿与齿之间的间隙要根据加工工艺预留合理公差,如果是机加工成型的金属构件,间隙可以控制在0.02-0.05mm之间,保证拼接后无明显松动,如果是注塑或者木质构件,要根据材料的成型收缩率、膨胀系数适当调整间隙,避免温湿度变化导致拼接过紧无法装配或者过松出现晃动。从安装边界来看,该连接结构完全隐藏在两个构件的拼接内部,外部没有突出的连接部件,拼接完成后两个构件的外表面保持齐平,不会影响框架外侧的护板、蒙皮安装,也不会出现突出的连接件刮碰操作人员、勾挂管线的问题;

  装配时不需要额外的角码、螺栓等紧固件,只需要在齿面涂抹对应的粘接剂或者焊接助剂,将两个构件沿插接方向压合到位即可,装配步骤简单,适合批量框架的快速组装。在实际应用中,这类结构也可以根据框架的受力大小调整齿的数量,载荷较小的轻型框架可以减少齿的数量降低加工难度,重载框架可以增加齿的数量提升接触面积,同时齿形的倾斜角度也可以根据受力方向调整,主要承受垂直载荷的场景可以适当增大齿面的倾斜角度,提升竖向承载能力,主要承受侧向扭转力的场景可以减小齿面倾斜角度,增大齿根的抗剪切截面。另外,该结构的三角形视图投影特征清晰,在加工编程时,不管是采用铣削加工、线切割加工还是开模注塑,都可以直接通过视图投影提取加工轮廓,不需要复杂的曲面编程,加工工艺性好,适合不同加工工艺的批量生产,在小型设备框架、定制化工装、家具框架的转角连接场景中都有较高的应用价值,能够在保证连接强度的同时,提升框架外观的整体性,减少后续的打磨、修饰工序。
