多向插接式十字组合连接构件结构设计

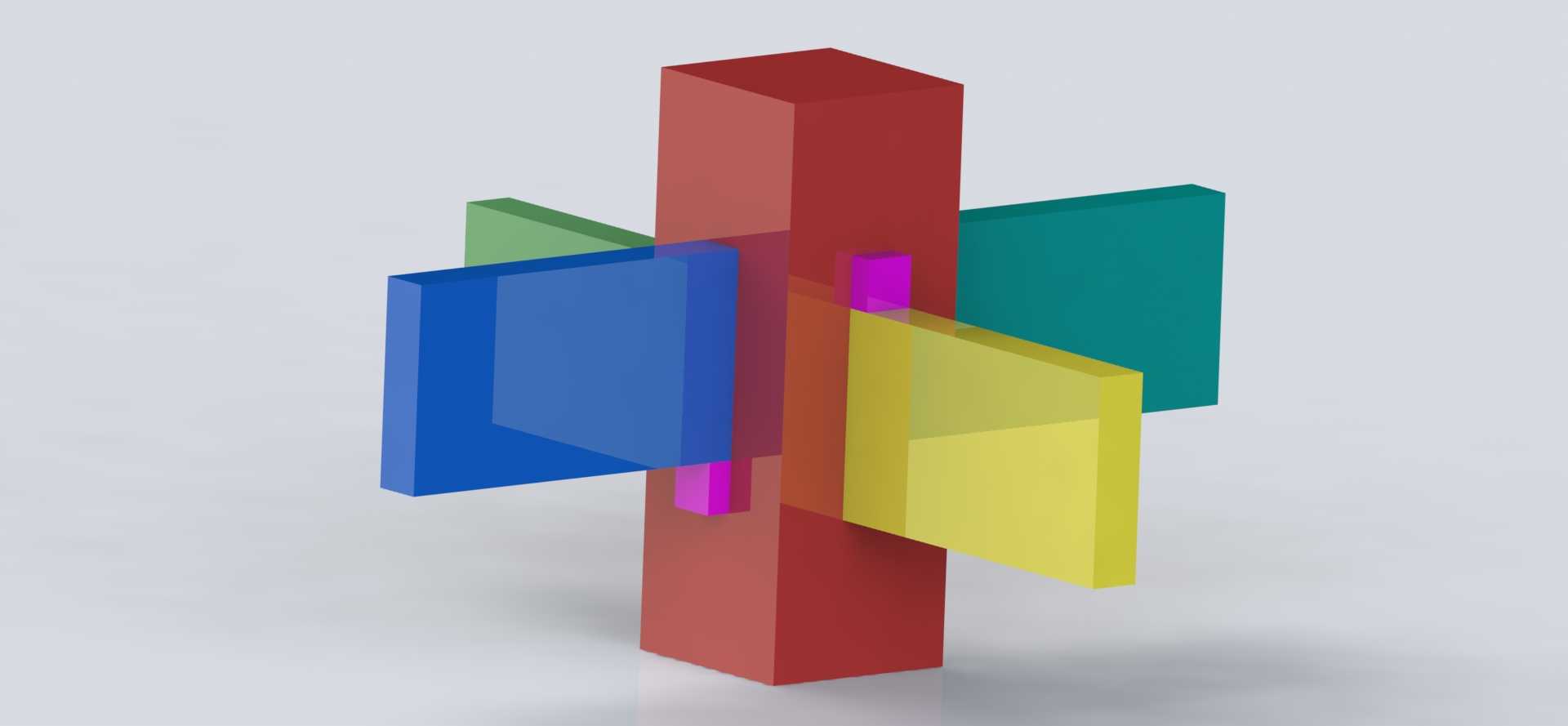

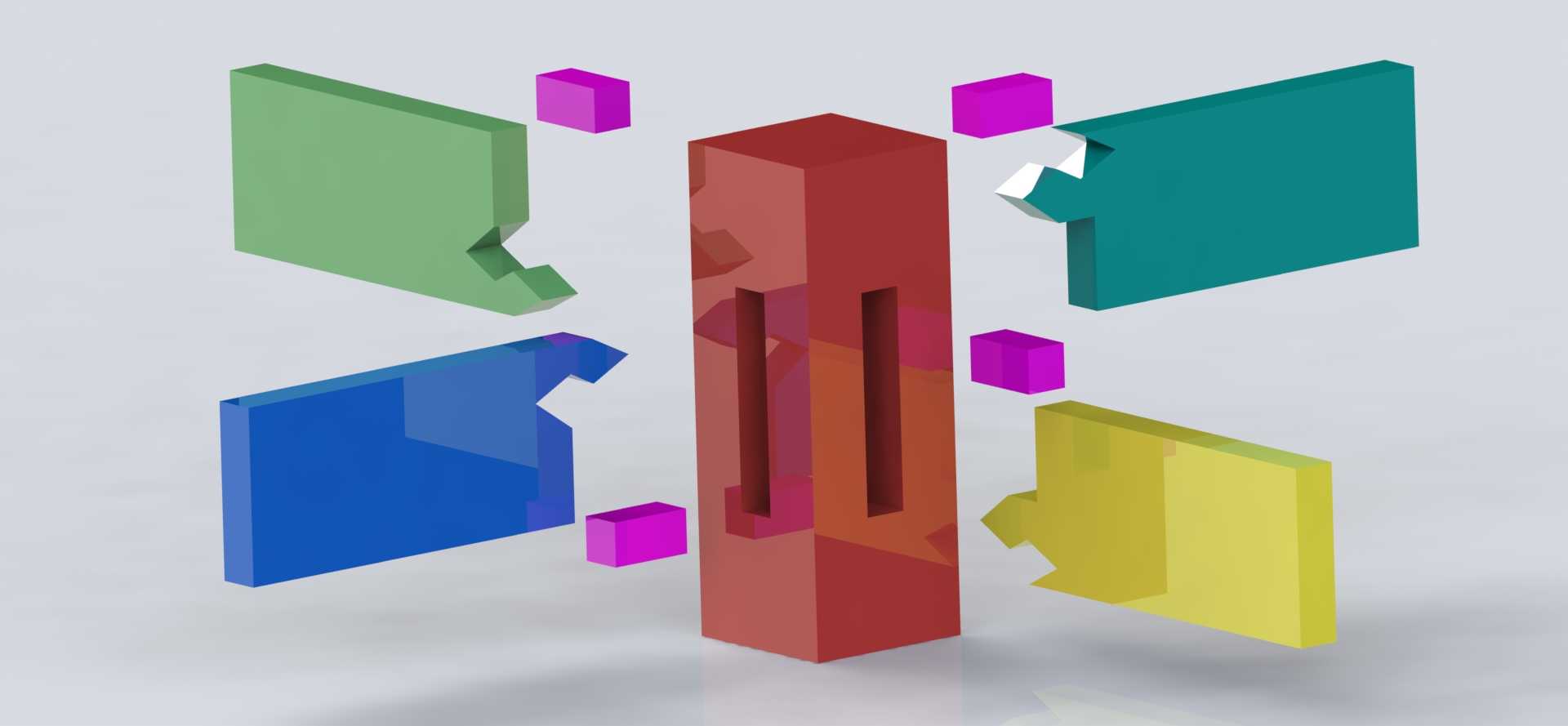

　　这类多向插接组合构件，常应用在模块化工装搭建、快速组装式工位框架、临时支撑结构以及教学演示用机械拼接教具场景中，核心作用是在空间正交的多个方向上同时实现杆件的快速对接，无需额外焊接或复杂紧固件即可完成框架的初步拼接，在小批量非标设备的快速原型搭建、展会临时展架组装、实训教学的结构拼接练习中都有很高的使用频率。从结构功能来看，该构件采用中心贯通式十字交叉主体作为核心承载基体，四个方向分别预留了与对应杆件匹配的插接接口，每个接口的端面都做了贴合限位设计，当外部杆件插入后，端面的贴合面可以承受沿杆件轴向的压应力，避免插接到位后出现轴向窜动，同时中心基体的交叉部位做了加厚处理，抵消多向受力时产生的应力集中，

　　防止在承受侧向载荷时交叉位置出现开裂变形。设计过程中首先要确定的是各方向插接接口的同轴度公差，四个水平正交方向的接口轴线必须处于同一平面且两两垂直，垂直方向的接口轴线要与水平平面保持90度垂直度，否则在拼接长框架时会出现累积误差，导致整体框架出现歪斜无法装配的问题；其次要考虑插接配合的公差带选择，过松会导致拼接后结构晃动，连接刚性不足，过紧则会导致插接阻力过大，现场组装时无法徒手完成装配，通常采用间隙配合的公差区间，既保证装配顺畅，又能通过配合面的摩擦力抵消一部分横向剪切力。从安装边界来看，该构件的最大外轮廓由中心交叉基体的尺寸决定，四个方向的插接接口深度统一，装配时需要注意外部杆件的插入深度要达到接口设计深度的百分之九十以上，

　　才能保证足够的连接强度，不能仅插入端部一小部分就投入承载使用；构件的中心交叉区域不能额外打孔或进行切削加工，否则会破坏核心承载部位的结构强度，大幅降低整体的抗载荷能力。在实际使用场景中，这类构件可以搭配不同截面的杆件使用，只需要更换对应接口尺寸的同结构构件，就能搭建出不同承载等级的框架结构，比如在轻型物料存放架的搭建中，采用工程塑料材质的该类构件即可满足承载需求，在工装夹具的支撑框架搭建中，则需要采用金属材质的同结构构件来承受加工过程中的振动与切削载荷。不同于常规的单向连接接头，这种多向集成的连接构件可以减少框架节点处的零件数量，降低装配复杂度，同时节点处的受力传递更直接，不会因为多个零件叠装产生附加的应力集中点；

　　在设计时还特意在每个插接接口的端部做了微小的倒角引导，方便杆件插入时快速对位，即使在视线不佳的设备内部组装场景，也能凭借倒角的引导快速完成插接对位，提升现场装配的效率。需要注意的是，这类插接构件不能用于长期承受大动载荷的结构连接，在有持续振动或冲击载荷的使用场景下，需要在插接到位后额外加装横向定位销，来抵消振动带来的松脱风险，保证连接结构的长期可靠性。
