块体对接选择式插接组合结构

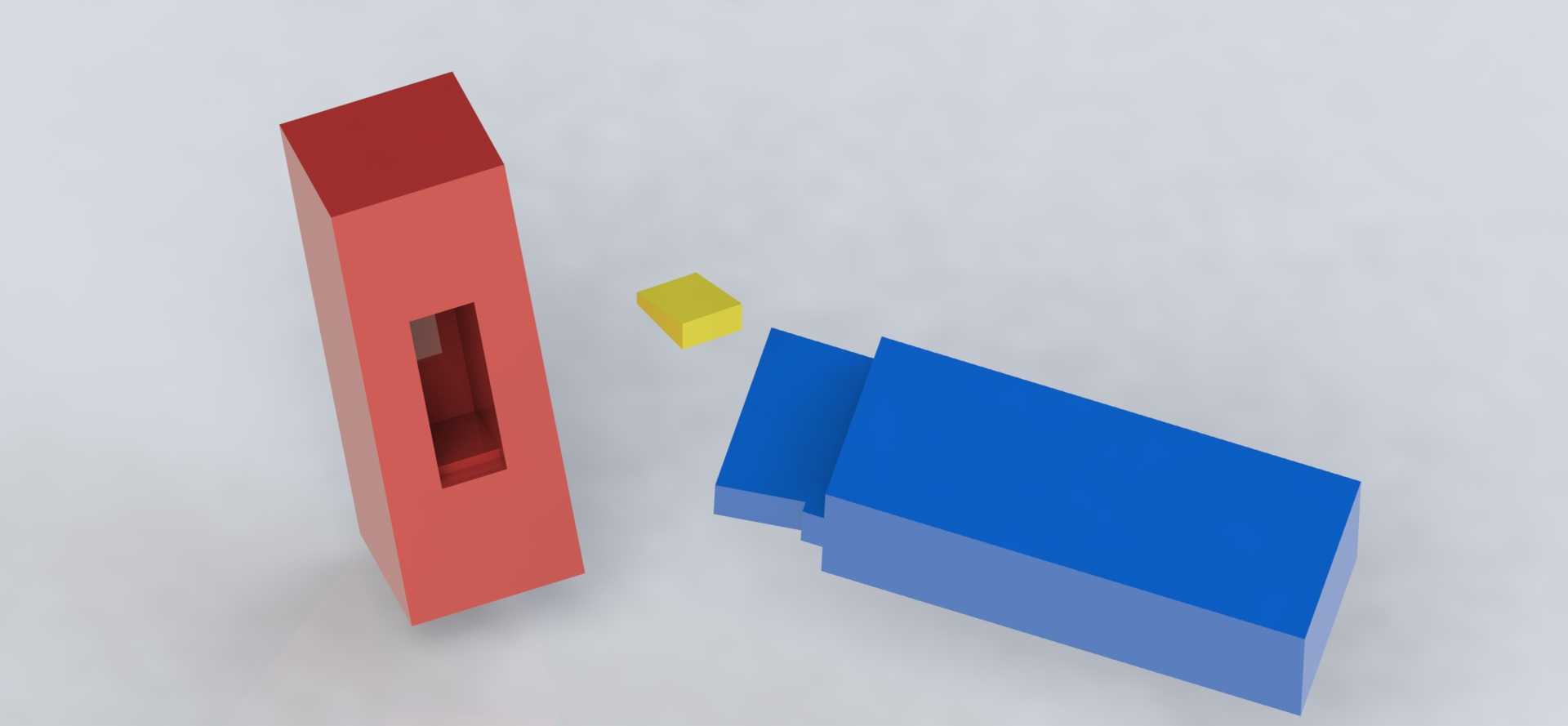

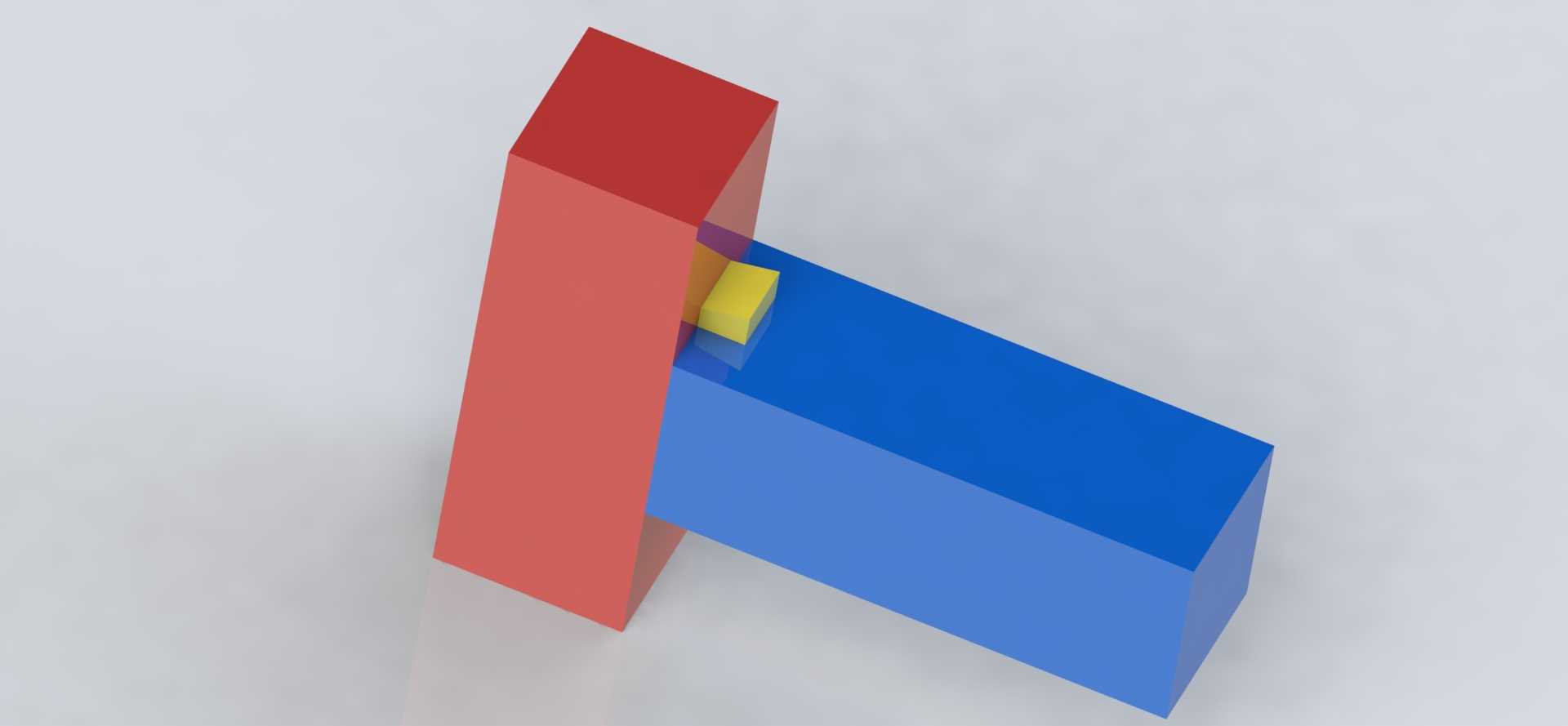

　　这类块体插接组合结构，常应用在小型工装快换、模块化教具演示、简易定位治具的快速拼接场景中，核心作用是通过不同块体的插接配合，实现不同工位的快速切换与定位，不需要额外紧固件就能完成临时固定，在频繁换型的小件装配工位、教学演示的机构原理展示场景里，能大幅减少拆装调整的辅助时间。从功能特性来看，该结构依靠不同颜色块体的插接位配合，红色立块与蓝色横块通过黄色小嵌块完成限位对接，可根据实际使用需求选择不同的插接位置，实现横块相对立块的位置调整，适配不同的安装间距要求，嵌块的过盈配合量经过设计，既保证插接后不会出现松脱晃动，又能在需要调整位置时徒手完成插拔操作，不需要借助额外工具。设计思路上，优先考虑了无紧固件快装的需求，

　　所有配合面均采用平面贴合加工，没有复杂的曲面特征，加工难度低，普通铣削设备就能完成各块体的加工，立块上预留的多个插接槽位，对应横块的不同安装高度与伸出长度，使用时可根据现场的空间边界选择对应的槽位插入，黄色嵌块作为定位销的简化结构，同时承担周向限位与轴向防脱的作用，相比传统圆柱销定位，方形嵌块的抗扭转能力更强，能承受一定的横向载荷，不会因为横向受力出现转动松脱的问题。外形尺寸方面，立块为长方体结构，竖直方向的高度根据常用的工位高度差设计，横块的长度适配常见的小件支撑跨度，整体安装边界不需要预留额外的紧固件操作空间，只需要保证立块底部的安装固定面平整，横块伸出方向没有障碍物即可，各块体的棱边均做了小倒角处理，

　　避免插拔过程中划伤操作人员，同时也能在插接时起到导向作用，不需要精确对准就能顺利插入槽位。在实际使用中，这类结构不需要定期维护，配合面出现磨损后只需要更换对应的嵌块就能恢复定位精度，相比整体式的定位支架，备件成本更低，更换操作也更简便，针对不同的载荷需求，还可以通过调整嵌块的配合长度、块体的材质来适配，比如需要承受较大载荷时可将块体材质更换为钢材，轻载演示场景使用硬质尼龙材质就能满足需求，整体结构没有易损的复杂零件，长期使用的可靠性较高，适合在需要频繁调整位置的简易工装、教学模型、临时定位支架场景中推广使用。
