Y型三通式管路弯头连接结构

　　在流体输送管路系统的布设场景中，分支管路的转向与汇流一直是管路布局里的常见需求，这类Y型结构的弯头连接组件，主要用于需要将单路流体分流为两路、或是将两路流体汇流为单路的管路节点，常见于化工流体输送、车间压缩空气管路布设、小型液压系统回路、民用给排水支路改造等场景，能够在有限的安装空间内完成管路的转向与分支衔接，减少管路转接的接头数量，降低管路节点的泄漏风险。

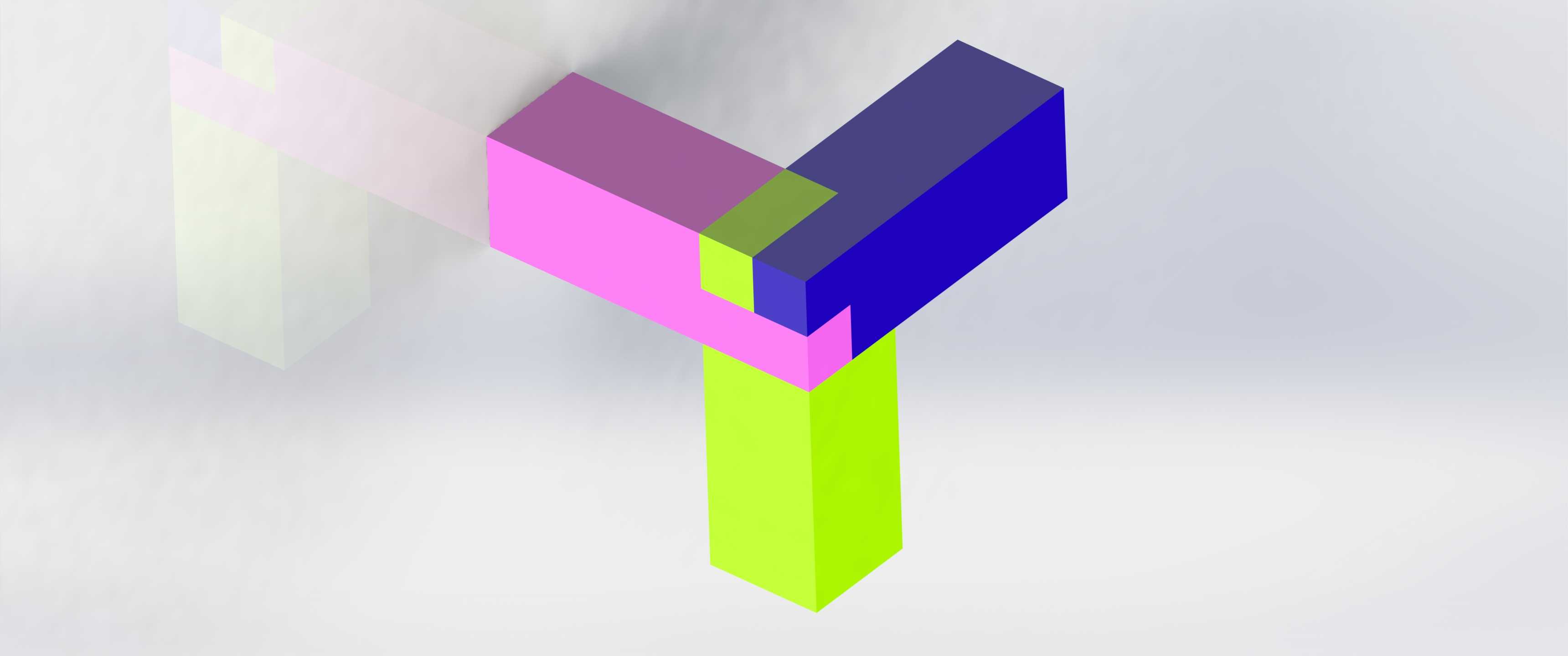

　　从结构设计逻辑来看，该组件采用三件式组合结构，三个连接端分别对应三个管路接口，整体呈Y型空间分布，区别于传统直角弯头仅能实现90度转向的功能，该结构可同时完成转向与分流/汇流的双重作用。设计过程中优先考虑了管路安装的对中性，三个接口的轴线在空间内汇交于同一点，避免流体在转向分流时出现偏流、紊流加剧的问题，减少流体流经节点时的压力损失。三个连接段的外形采用等截面方型结构设计，相较于圆管接头，方型外壁在安装紧固时更易夹持，不会出现夹持打滑的问题，同时方型结构的外壁平面可方便安装定位标识，在管路预装时能够快速对齐安装角度，降低现场安装的对位难度。

　　从安装边界与尺寸适配角度来说，该连接结构的三个接口端采用等通径设计，适配相同外径的管路连接，安装时三个方向的预留操作空间需满足接头外壁到周边结构的距离不小于接头单边宽度的1.2倍，方便管路插入后进行紧固操作。三个连接段的长度经过匹配设计，既保证了接头与管路的插接深度满足密封要求，又不会因为连接段过长导致整体结构占用空间过大，适合在管路排布紧凑的设备内部使用。结构的棱角处做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员，同时也能减少应力集中，提升组件整体的结构强度，在承受管路内流体压力冲击时，棱角位置不会出现应力开裂的问题。

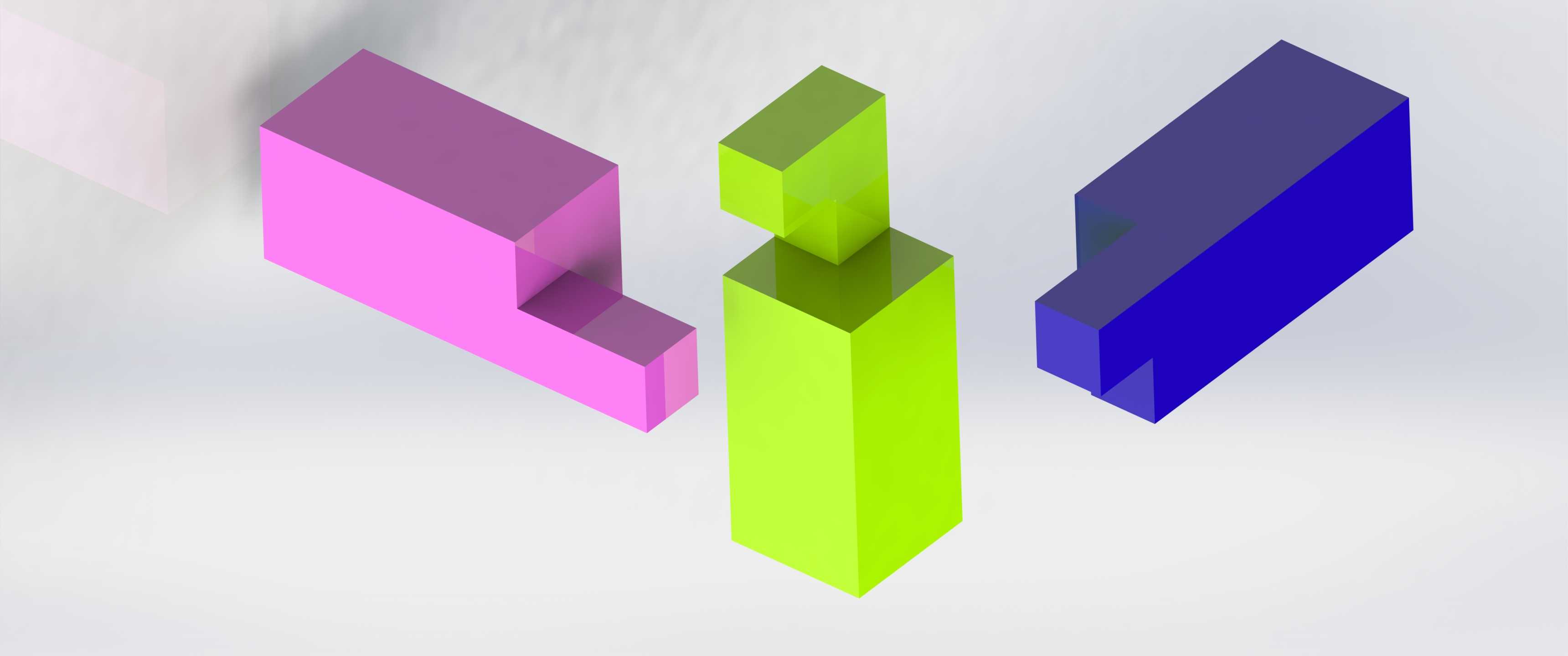

　　在实际使用过程中，三件式的组合结构允许三个连接段分别与对应管路预装后再进行拼接对接，相较于一体式Y型接头需要同时对齐三个管路端口的安装方式，这种分体拼接的结构能够大幅降低现场安装的难度，尤其是在狭小空间内布设管路时，可先将各段分别与管路固定，最后在节点位置完成三件的拼接锁紧，不需要大幅度挪动已布设完成的管路，适配后期管路改造的场景。拼接位置的对接面采用平面贴合设计，配合密封件即可实现节点位置的密封，不需要额外加工复杂的密封槽结构，降低加工难度的同时也能保证密封可靠性，当某一连接段出现磨损或损坏时，可单独更换对应段，不需要整体更换整个接头，降低后期维护成本。

　　从流体通过性能来看，Y型的分流角度经过优化，两个分支接口与主接口的夹角保持一致，流体从主接口进入后能够均匀分流到两个分支管路，不会出现单侧流量偏大的问题，汇流时两路流体的对冲角度较小，能够减少汇流时的流体噪声与压力波动，适合对流体稳定性有一定要求的管路场景。结构的内壁过渡位置做了圆弧过渡处理，没有直角凸台，不会出现流体滞留的死角，在输送带有少量杂质的流体时，也不容易出现积渣堵塞的问题，长期使用的稳定性更好。
